Как да направите ветрогенератор със собствените си ръце

Възможността за използване на алтернативни източници на енергия често привлича хора. Следователно опитите да се получи енергия от природните сили са направени още преди нашата ера. В тази статия ще ви кажа как да направите ветрогенератор собствените си ръце у дома (от материали на ръка).

Вятърният генератор може да се използва за следните цели:

• осветление за стая,
• свързване на телевизионно или аудио оборудване,
• свързване на домакински електроуреди или офис оборудване.

Най-често генераторът за вятър в крайградската зона не може да бъде единственият източник на енергия, освен ако не е инсталиран на сайт в едно копие.

Понякога е възможно да видите цяла мрежа от вятърни мелници, които превръщат вятърната енергия в електрически вятър и я натрупват в подготвени батерии. Такива източници на електроенергия могат да се използват целенасочено за експлоатация на само един домакински уред или да бъдат запазени като резервна опция в случай на изключване на основния източник на електроенергия.

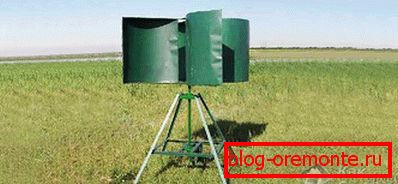

Основната разлика, която ни позволява да разграничим два вида вятърни турбини, е под формата на винт: витло или ветроходство.

Преди да направите вятърна мелница, трябва да решите за какви цели е необходимо. Колкото по-сложни са задачите пред този енергиен източник, толкова по-сложен ще бъде неговият дизайн.

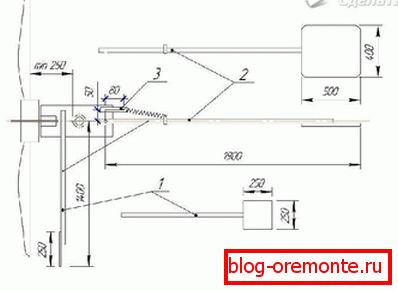

Вятърният генератор се състои от:

• ветрови колело с остриета;
• механизъм (механизъм, който преобразува и предава въртящия момент);
• мачта, която ще бъде инсталирана;
• батерия;
• инвертор (механизъм за преобразуване на получената DC мощност от енергиен източник в променлив ток).

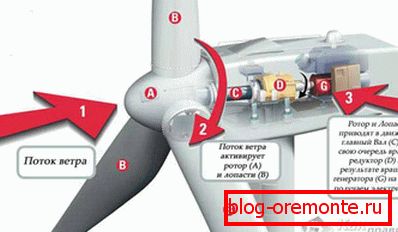

Работата на вятърния генератор е следната: вятърът върти вятърното колело с лопатки със своята енергия и през редуктора въртящият момент се предава на вала на генератора.

Ако източникът на алтернативна енергия се произвежда самостоятелно, струва си да се обърне внимание на ротора или вертикалния тип на такова устройство - то позволява да се получи повече енергия поради ефективното влияние на вятърната енергия върху него.

Предварително е необходимо да се подготви:

1. Генераторът е 12 V, а акумулаторът е 12 V. Най-често използваните батерии са кисели, гел или броня - те издържат на максимален брой изпускания - от 250 до 1200 цикъла. Не се препоръчва използването на акумулаторна батерия за автомобили, тъй като тя не може да устои дори на 100-те бита на батерията, което означава, че тя бързо ще се провали и се нуждае от подмяна.
2. Размер на ротора от 1,5 до 2 м.
3. Метална цев или обемна кофа за производство на ножове.
4. Две релета - за зареждане на батерията и за зареждане на лампата (обикновена лампа с нажежаема жичка, мощност от 25 до 150 вата - ще покаже, че вятърният генератор работи правилно).
5. Превключвателят.
6. Волтметърът.
7. Кутия за връзка.
8. Мачтата е с височина до 10 м (например метална тръба или PVC тръба с диаметър най-малко 160 мм, проектирана за канализация или тръбопровод под налягане). Тръбите за обикновена канализация няма да работят, тъй като те са твърде тънки и крехки.
9. Проводящи проводници (2-3 жила) с напречно сечение най - малко 4.
10. Болтове М6, съответните гайки и шайби в количество от 4 бр.
11. Неръждаема тел с диаметър от 0,5 до 1 см.

Инструментите ще изискват различни ключове, свредло, отвертка и резачки за тел.

Создание и установка ветрогенератора

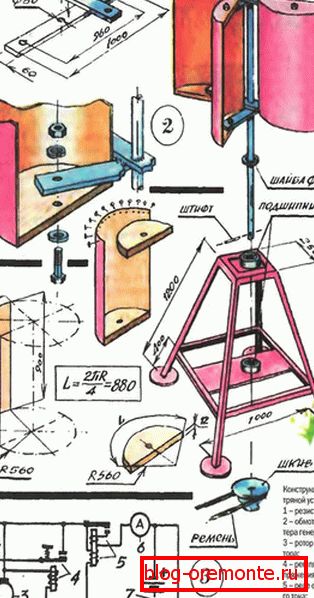

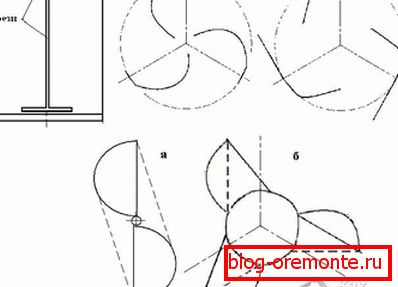

1. Първоначално се изисква да се произведе ветрогенератор тип ротор. Диаметърът на ротора директно зависи от средната скорост на вятъра през годината. Роторът е конструкция под формата на цилиндър, чиито остриета в секцията изглеждат като дъги. За производство използвайте ламарина, извита във формата на дъга. Към горния и долния диск ножовете се закрепват с нитове и ъгли. За закрепване към долния диск е необходим фланец. Той е предназначен за свързване на лопатките към ротора.
2. Необходимо е да вземете една кофа, да я маркирате с молив на 4 части, спретнато да не се изрязва до края. В долната част подгответе отворите на болтовете, така че оста на генератора да е ясно в центъра на дъното на кофата. Изработен от стените на кофата, за да се огъне в желания ъгъл - в зависимост от посоката и интензивността на вятъра. Колкото по-голямо е огъването на лопатките, толкова по-голяма е скоростта на въртене на устройството, но устройството също може да се провали по-бързо.
3. След това модифицираната кофа, а именно нейното дъно, трябва да бъде прикрепена към шайбата чрез болтове. Точките на свързване трябва да бъдат избрани много внимателно - неправилното закрепване ще доведе до постоянно регулиране на позицията на лопатките и регулиране на въртенето, което е трудно да се направи на вятърния генератор, който вече е монтиран на мачтата.
4. Кабелите трябва да бъдат свързани към генератора. Ако телта не е многоцветна, желателно е да се определи положението на проводниците и тяхната маркировка с цветни етикети.
5. След свързването на проводниците към генератора е необходимо да се монтира веригата в кутията за свързване. По този начин генераторът трябва да бъде прикрепен към мачтата, след което жиците трябва да бъдат прикрепени както към генератора, така и към подемната рама. Генераторът трябва да бъде свързан с веригата, след нея и батерията. Натоварването трябва да се свърже с жици с напречно сечение най-малко 4 mm ?.

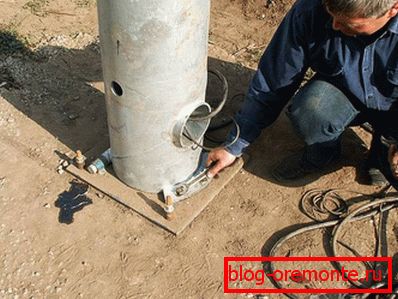

Машинна инсталация

Мачтата за вятърния генератор трябва да бъде внимателно фиксирана. За това е необходимо да се подготви в земята дупка, която е малко по-голяма от диаметъра на мачтата. Дълбочината на дупката трябва да бъде не по-малка от 50 см. След като постави дъно с пясък на дъното със слой от 10 см, той трябва да бъде добре натрошен и разлят с вода. След това се налага да се изсипва циментова замазка в отвора за 10 см. В нея трябва да монтирате мачтата и да я фиксирате напълно да запълни отвора с бетонов разтвор.

В случаите, когато е необходимо да се увеличи ефективността на вятърната турбина, е необходимо да се увеличи дължината на мачтата с 30%. Високата мачта позволява не само увеличаване на вятърната енергия, но и премахване на шума от вятъра под формата на сгради или дървета.

Видео: пропеллерный ветрогенератор

И това е пример за пропелерна вятърна мелница за вили:
