Как да направите заземяване в къщата

Към днешна дата са разработени широк спектър от специални мерки, за да се осигури надеждна защита на потребителя от токов удар в ежедневието, което направи процеса на работа на електрическото оборудване по-сигурен.

Дейностите в този клас включват подготовката за заземяване, известна на повечето частни собственици, наречена "земна верига", която обикновено се състои от следните структурни елементи:

• заземяващо устройство (заземяване);
• набор от заземяващи проводници;
• специален заземяващ автобус.

В статията ще говорим за това как правилно да монтирате заземяването в частна къща със собствените си ръце, да показвате диаграми, снимки и видео инструкции.

Избор и подготовка на заземителен прекъсвач

Когато организирате заземяваща система в крайградски корпус, можете да използвате една от следните метални конструкции, които имат естествен произход като заземен електрод:

• всички стоманобетонни купчини, заровени в земята;
• метални тръби или релси, разположени на повърхността на земята;
• Други метални елементи на строителните конструкции, заровени в земята.

В случай, че не можете да намерите нещо подобно в близост до къщата - ще трябва да започнете да подготвяте самия превключвател за заземяване.

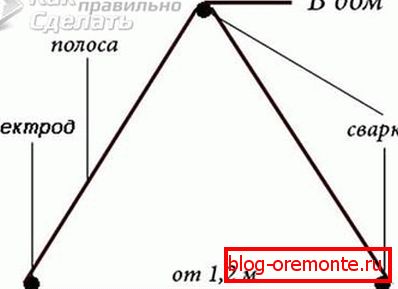

За производството на този заземяващ елемент ще трябва да приготвите три стоманени електрода с дължина 1,2 метра, които след това се заваряват заедно така, че в резултат на тези операции да се получи триъгълник с правилна форма.

(Когато селектират стоманени тръбни сегменти като електроди, диаметърът му трябва да бъде най-малко 30 милиметра).

В случай на използване на електроди от различен профил площта на напречното сечение на елементите трябва да бъде най-малко 150 mm², както и дължината на самите сегменти - най-малко 2 метра. Преди да поставите такава конструкция в земята, трябва предварително да подготвите място за нея, като изкопаете три канавки с дълбочина от половин метър (под формата на триъгълник със страни около 1,2 метра). После в ъглите на получената фигура, с помощта на малък бомбардировач, трябва да бъдат изковани три предварително приготвени и добре заточени електроди от едната страна. За да се свържат задвижваните електроди един към друг, стоманени ленти с напречно сечение най-малко 50 mm², Всички части на получената конструкция в ставите се заваряват здраво (или се съединяват чрез болтови връзки).

В края на тези процедури ще трябва да преминете стоманена лента от секцията, избрана за заземовия прекъсвач, до точката на предвиденото вграждане на заземяващата шина в къщата (препоръчително е да я приближите до шкафа и да залепите малък болт в края му).

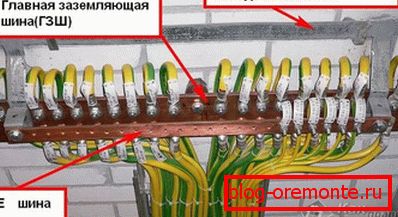

След това използвайте напречно сечение от 6 мм от медно жило², преминаващ през отвора в стената и фиксиран върху този болт, е необходимо да се свърже хвърлената гума с главната заземяваща шина (GZSH), разположена на разпределителното табло. Затова защитното заземяване може да се разпространи върху всички помещения на жилището (като част от работещите електрически проводници).

Разположение на заземяващия автобус

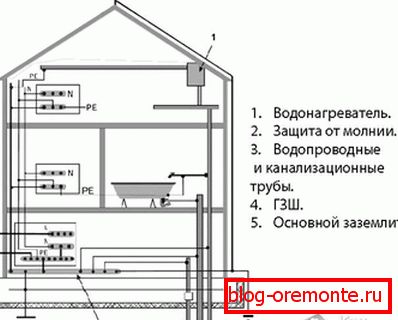

За да разрешите правилно проблема за правилното заземяване, ще трябва да изпълните функцията на така нареченото "разделяне" на проводника PEN, който е част от кабела, от който се захранва вашата къща.

За да получите отделна наземна шина, този проводник трябва да бъде разделен на защитен проводник и работен проводник (съответно PE и N)

Такова разцепване може да бъде организирано с помощта на основния наземен автобус, който вече ни е познат.

На тази шина, в допълнение към проводника PEN (пренесен към разпределителното табло от линията "въздух" или от подземния кабел), също така съставяме предварително проектиран заземителен проводник, свързан чрез болтово съединение към заземяващата лента.

Поради наличието на тази земя (която по същество е повторение), можете изкуствено да организирате кабелите на отделна нулева шина и нулев проводник на всички потребители директно от главния наземен автобус. В този случай фазовият проводник (L) се разрежда с тях.

Следва да се отбележи, че PUE включват специални изисквания относно договореността от страна на потребителите, т.нар. "Повторно заземяване". Те се отнасят до индустриалните индустриални мрежи, като включването на товарите се извършва съгласно схемата със смъртоносно заземена неутрална мрежа. Този метод на свързване гарантира функционирането на цялата защитна заземяваща система дори при аварийно спиране на проводника PEN.

В този случай трябва да се вземе предвид факта, че в градските жилища не може да се организира разделянето на проводника ПЕН поради повторното заземяване.

Видео

Няколко думи за инсталирането на заземителен и заземяващ автобус:
