Как да определите напречното сечение на жица

Една от важните и основни части на окабеляването са кабелите, водещи тока. За да работи всичко, както трябва, без къси съединения и разтопени проводници, е важно да изберете кабелите, така че да могат да издържат напрежението. Уверете се, че кабелът е надежден, безопасен и отговаря на изискванията за работа, можете да изчислите напречното сечение на проводника. Ако телта е с недостатъчно напречно сечение, тя може да доведе до пожар и пожар в къщата. Нека да разберем как да определим напречното сечение на проводника, за да избегнем такива последствия.

Сериозен въпрос

Ако имате план за замяна на окабеляването, първото нещо, което трябва да решите какво напречно сечение е необходимо. Когато изчислите планираното натоварване на текущия проводник, веднага ще стане ясно коя секция е необходима за нормална работа. За тази цел използвайте таблицата по-долу.

Да предположим, че след изчисляване на всичко, сте определили сегашната сила от 27 А. Оказва се, че ви е необходим двужилен проводник с напречно сечение от 2,5 мм², Отидохте в магазина, купихте добър проводник с разрез от 2,5 мм, деклариран от производителя² и направи инсталацията на електрически проводници. След времето, когато системата е стартирана и работила, трябва да изключите автоматичното устройство от екрана. Може да говори за повредена линия.

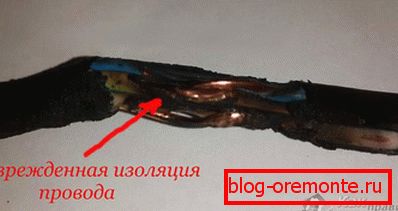

След като проверите кабела, може да се окаже, че има късо съединение. Причината е проста - изолацията на телта се стопи поради силното нагряване. Но как е това? Направихте всичко правилно, изчислено, имахте правилния кабел. И не става въпрос за изчисленията и грешката ви при свързването. Цялата причина се крие в измамата. Да, това е в измама, защото много често производителите, които произвеждат кабели, доставят стоки, които не съответстват на декларираната секция. Например, купихте кабел с телена площ от 2,5 мм², но когато сте го проверили сами, се оказа, че напречното сечение на кабела е само 2,1 мм², което е по-малко от това, от което се нуждаете за власт. Така се оказва, че жицата се нагрява и се увеличава рискът от затваряне.

Но защо кабелните компании? Всичко се отнася за алчността, защото чрез намаляване на напречното сечение на кабела, производствената компания спестява значителна сума пари. Съдия за себе си: да направите напречно сечение от 2,5 м², това ще отнеме приблизително 22,3 кг мед. Но ако ги направите с по-малка секция, на 2,1 мм², тогава тяхното производство ще изисква 18,8 кг. Оказва се, че спестяванията в полза на производителя са 3,5 кг мед. И когато се произвеждат големи количества продукти, тази цифра нараства понякога.

Така се оказва, че дефиницията на проводника е важна и сериозна стъпка, която трябва да изпълните при инсталиране на окабеляването. По този начин можете да избегнете топене на изолация, затваряне и в резултат на пожар.

Как да определите напречното сечение на кабела

Така че, сте купили жица, нека да разберете как можете да измерите нейното напречно сечение. За тази цел ще ви трябва:

• нониус дебеломер;
• калкулатор;
• самия кабел;
• Свещеник или стриптизьорка за оголване.

Определете напречното сечение на диаметъра на проводника. Нека да разгледаме как да го направим стъпка по стъпка.

1. Вземете жицата и извадете изолацията от нея с стрипсер или служебен нож.
2. Използвайки калибър, измервайте диаметъра на жицата.
3. Сега ще трябва да си спомните уроците по геометрия в училище. За да се определи площта на окръжност, има определена формула:

С_кр=? R²,

къде е числото? = 3.14 и r е радиусът на жицата.

Но тук имаме проблем: с помощта на дебеломер не можете да измервате радиуса - само диаметъра. Ето защо формулата трябва да бъде леко променена на диаметъра. Както знаем, радиусът е половината от диаметъра. За да могат нашите данни да се поберат, формулата трябва да бъде преработена, както следва:

С_кр= (а d²4

където d е диаметърът на сърцевината.

В този случай формулата може да бъде намалена чрез разделяне на номера? на четири. В резултат на това стигаме до стандартната формула за изчисляване на напречното сечение на вените по диаметъра:

Скр=0,785d²

Остава само да се заменят номерата за формулата и да се получи областта на окръжността, която ще бъде нейната секция. Например, диаметърът на вашата медна жица е 1,68 мм. Това число в квадрата е 2.8224. Умножете 2.8224 на 0.785. Ако се закръгли, в резултат на това необходимото напречно сечение се е оказало 2,2 мм².

Това е всичко, както можете да видите, тази процедура няма да отнеме много време и усилия, но е много важна част от инсталирането на електроенергия. В края на краищата, дори отклонението от няколко десети от един милиметър може да изиграе жестока шега. Но какво ще стане, ако не сте електротехник и калпарачи на пръстите си? Не бързайте да бягате в магазина, има прост метод за изчисляване на диаметъра с помощта на импровизирани инструменти.

Един прост метод за определяне на диаметъра

Всичко, което е необходимо, е на върха на пръстите на всички. Този метод изисква само молив или писалка и владетел.

1. Преди всичко, вземете жицата, част от която трябва да знаете, и отстранете от нея 300-400 мм изолация по дължината.
2. Вземете молив, писалка, химикалка или каквото и да е на ръка и вдигнете жицата около нея. За да се постигне най-точен резултат, намотките трябва да се регулират една от друга.
   Колкото повече завои правите, толкова по-точен е резултатът. Препоръчителният брой е 10 или повече завъртания.
3. След това преброявайте броя завъртания, които сте увили около молива и напишете номера или запомнете.
4. Използвайки правило, измервайте общата дължина на преброените завои. Например, имате 19 завоя, които са с дължина 32 мм.
5. За да се определи диаметърът на жицата, остава само да се раздели дължината с броя на завъртанията. Оказва се така: 32/19 = 1.68 mm.

Това е всичко, сега остава само да се замени диаметъра на проводника във формулата и да се получи проводно напречно сечение от 2,2 мм², Такъв резултат може да се счита за точен при две условия: рулоните са навити плътно, а броят им надхвърля 10 броя - толкова повече, толкова по-добре. В резултат на това не е нужно да харчите допълнителни пари.

Единственият недостатък на този метод: ако живеете с голяма секция, не можете да го вдигнете с молив.

Как да измерите напречното сечение, ако жицата е блокирана

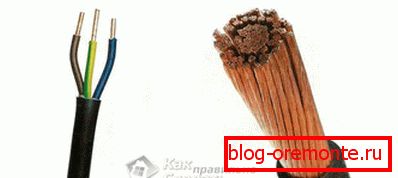

Е, ще кажете, ако телта е една, изчислете напречното сечение лесно. И какво ще стане, ако е блокиран? Има много такива отделни проводници, как да го разпознаем в този случай? Определянето на напречното сечение на усукана жица не е толкова трудно, колкото изглежда. Всичко, от което се нуждаете, е да определите напречното сечение на една от вените.

1. Първо вземете жицата и извадете изолацията от нея.
2. Сега всички кабели трябва да бъдат прекъснати помежду си и броят им брой.
3. Вземете една от вените и измерете диаметъра й.
4. Прилагайки формулата, представена по-горе, определяме областта на едно ядро.
5. Като разполагате с разрез от едно ядро, можете да разберете общото напречно сечение. За да направите това, умножете площта на един проводник по техния общ брой. Например, имате жица, състояща се от 15 ядра. Научихте, че напречното сечение на един проводник е 0,2 мм², За да се знае общото им напречно сечение, 0.2 трябва да бъде умножено по 15. Получаваме: 0.2? 15 = 3 mm².

Но трябва да се има предвид, че всички жици в телта не могат да бъдат свързани отблизо. Поради факта, че са кръгли, между тях се образува въздушна междина. Трябва да се има предвид. За това умножете резултата с 0,91. Да кажем, че ако напречното сечение на проводника е 3 мм², след което, умножавайки го с коефициент 0,91, получаваме напречно сечение от 2,7 мм², Това е всичко. Няма нищо сложно, просто трябва да следвате инструкциите.

Както можете да видите, напречното сечение на проводника може да бъде определено от всеки, който знае как да използва формули. Но, въпреки простотата на тази работа, това е един от най-важните етапи, които трябва да бъдат направени преди провеждане на окабеляване в цялата къща.
