Как да почистите жицата

По време на монтажа на проводници, един от най-критичните етапи на работа е премахването на изолацията. Няма значение дали алуминиевата тел, мед, емайлирана или пластмасова изолация, във всеки случай е необходимо да се спазва технологията, когато тя се отделя. Ако пренебрегнете препоръките и съветите как да почистите проводника, тогава техническите характеристики на произведената електрическа система ще бъдат ниски. Обмислете няколко техники за премахване на изолацията от различни покрити проводници.

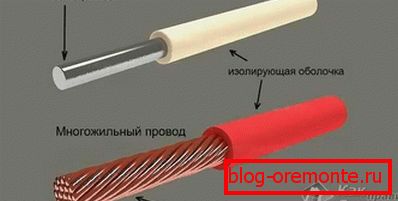

Характеристики на структурата на проводниците

Има два типа жици:

1. Odnožil'nye.
2. Плетен.

Плътен проводник означава тел, в която се образува секция от единична жица или тел. Що се отнася до усуканите проводници, напречното сечение на такава жица се формира от няколко тънки проводника, които в някои случаи са преплетени. За да бъде еластичният и еластичен многожилен проводник, към структурата, която прилича на капрън, се добавя нишка. От гледна точка на тези характеристики технологията за премахване във всеки отделен случай може да се различава.

Отрязване с нож

Когато изваждате изолацията с нож, не можете да отрежете жицата около жицата с перка в перпендикулярно положение - може да се образува вдлъбнатина в медната сърцевина. Вследствие на това, с леко огъване, телта се счупи лесно и бързо на това място, особено ако сте се заели да почистите проводника с дебелина от 0,6-0,8 мм. След няколко завоя, жицата се счупи напълно. Когато изваждате телта с нож, перката трябва да бъде практически в същата равнина с оста на проводника. Предварителната изолация се нарязва по вената. Изрежете по изолацията, за да сте настрани и просто да изрежете.

С тази възможност за премахване на изолацията е важно да внимавате, тъй като е лесно да се наранят ръцете.

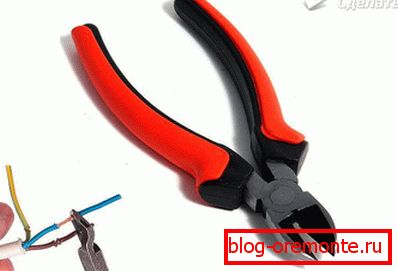

Използване на странични ножове

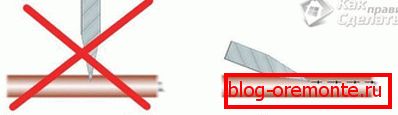

Инструменти като странични ножове често се използват неправилно. Инструментът се поема в ръка, когато е необходимо, абсолютно не обръща внимание на посоката на режещите ръбове. Ако използвате неправилно използване на странични ножове, ще трябва да положите големи усилия. Освен това, в този случай има голям риск от скъсване на проводника заедно с изолацията.

Важно е режещите ръбове да са насочени в обратна посока към движението на инструмента. С тази опция острието ще нарязва изолацията дори с леко усилие. В резултат на това изолацията от тръбата се отстранява от повърхността на вената, без да се нарани.

Метод оплавления

При наличието на спойка може да се отстрани бързо изолацията чрез термичен метод. За да направите това, загрейте върха на спойката и леко го задействайте върху пластмасовата изолация. След загряване пластмасата ще се стопи и извади. Този метод не нарушава проводника. Ако трябва да почистите голям брой проводници с такава намотка, препоръчително е да използвате специално устройство. Например, специален ще изгори едно дърво, което преди беше известно като "шаблон".

Методът на преформатиране е най-ефективен, ако вашето окабеляване е старо. След дълъг експлоатационен живот, пластмасовата намотка върху телта става твърда и крехка. Особено, ако телта изглежда на два или три сантиметра от кутията за свързване, нито клещите за рязане, нито ножът не могат да се справят с нея. И ако използвате запалка или използвате спойка, можете да почистите проводника.

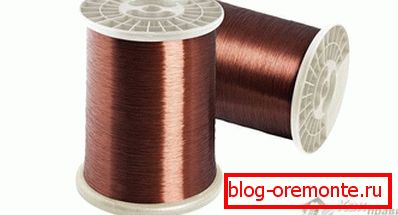

И ако емайлирани тел

Ако проводникът има дебелина от 0,2 мм, най-добрият вариант е механичният метод на дестилация. За това се използва нож или шкурка, с които изолацията се отстранява.

• За да се справи с кабел с тънка изолация, може да се използва шкурка от фин разрез. Огънете го в половин шкурка вътре. След това издърпайте кабела в огънатия шлифован лист и, като леко натиснете пръстите си, издърпайте жицата. Тази процедура трябва да бъде продължена, докато емайлът бъде почистена.
• Ако се използва нож, необходимо е да поставите част от кабела върху здрава основа. След това е необходимо да го завъртите в кръг, докато емайлът се изстърга от повърхността на проводника.

Ако проводникът е по-тънък и има диаметър по-малък от 0,2 милиметра, тогава механичният метод няма да бъде ефективен. Това се дължи на факта, че емайлът в резултат няма да бъде елиминиран, а самият проводник може да се счупи. В този случай можете да овладеете термохимичния метод, използвайки изолация от спойка и хлоропинил. Започнете да загрявате запояващото желязо, след това поставете обшивката върху масата, а отгоре върху телта и върху нея закачете спойка. Под влияние на висока температура се получава хлор, който ще почисти проводника от емайла.

В повечето случаи такива проводници се използват за радиокомуникация и то се навива на индуктивни бобини. Той има и името - litzendrat. В своя външен вид се отличава с наличието на голям брой тънки проводници, които формират в един проводник и в същото време са покрити със емайл.

Не по-малко интересно е друг начин за премахване на емайлирана изолация от проводника. Ще трябва да купите аспирин. На тях телта се полага и по подобен начин минава през нагретия връх на запояващото желязо. В резултат на това телта е гола и плюс всичко останало и е консервирана.

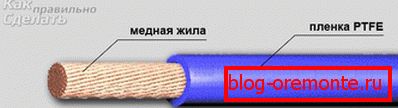

Отстраняване на флуоропластична изолация

Под флуоропласт се разбира полимер, който се получава химически. Той има редица положителни характеристики, например, не се намокри от водата и има висока устойчивост към органични вещества. Техните технически характеристики му позволяват да издържа на температури до 300 ° C! Тъй като изолацията е идеален вариант, но основният недостатък е високата цена. В тази връзка се използва в специални случаи. В ежедневието се използва от много радио аматьори, тъй като след запояване е естетичен вид, заема малко място и не се топи.

Самият материал има формата на тънка тясна лента. Тя, от своя страна, е плътно навита на верижната въдица. Изцеждане на такава изолация е възможно само с нож. Флуоропластичният материал се отстранява до желаната дължина. След като жицата е гола, изолацията се отстранява до желаната дължина и останалият флуоропласт е прекъснат.

Изолация от тъканта, гума се почиства по някой от горните методи. Основното нещо е да не се допускат главните вени да бъдат отрязани!

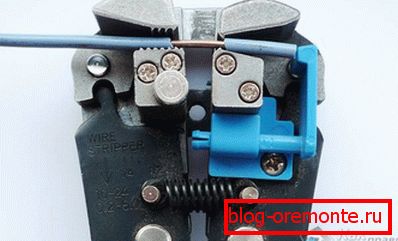

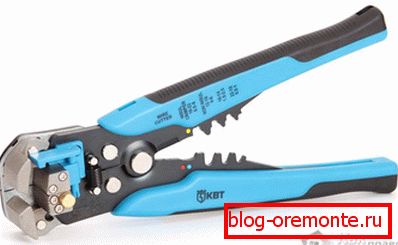

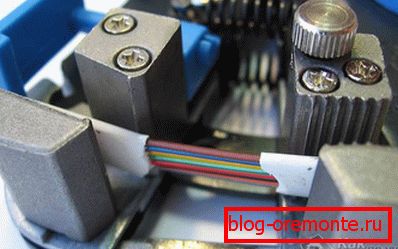

Автоматичен стриптизьор

Всички горепосочени методи са ръчни. Те изискват повече време и внимание, да не говорим за опита, когато става въпрос за въжета с ниско напречно сечение. Ако работите в тази област и редовно трябва да почиствате кабелите от изолацията, най-добре е да частично автоматизирате този процес. За тази цел, червеите са специално проектирани или се наричат ​​също стриптизьор.

Използвайки стрипсер, изолацията се отстранява с едно натискане на дланта. Помислете как да свалите проводници с помощта на стриптизьорка WS-04.

Технически характеристики на стрипът WS-04:

• Възможно е да се отстранят проводниците за изолация и снеговалеж O0,5-2,7 mm с напречно сечение от 0,2 до 6,0 mm² без предварително задаване.
• При настройване на винта на микроскопа е възможно да се отстрани изолацията от тънък проводник с размери от 0.25 до 0.5 мм.
• Обезвъздушителят позволява да се натискат съединители без изолация, изолирани или автомобилни проводници за двойна скоба от 0,8-2,7 mm върху проводниците.

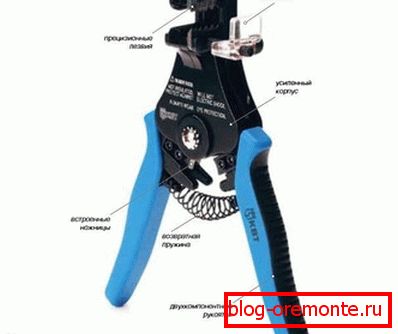

При появата си стрипът изглежда като клещи, в края на които има гърбичен лост. Горните гърбици са подвижни, докато долните гърбици са неподвижни. За клемата е лявата двойка, а дясната за отстраняване и подрязване на изолацията. При първото намаляване на ръкохватките, лявата гърбица захваща жицата, а дясната ряза своя остър ръб в изолацията. При постоянно намаляване на лостовете, изолацията постепенно се отстранява от проводника. Процесът на оголване на стрипата отнема няколко секунди.

Процесът на последователна работа на стрипсер WS-04 с едножилни, усукани и двупроводни проводници:

1. Телът се поставя между режещите ножове, които се намират от вътрешната страна на дръжката. Тогава те трябва да бъдат намалени. В резултат на това краят на телта се нарязва без деформация. За сравнение, рязането с нож за тел е винаги сплескано и леко заострено.
2. На следващия етап единият край на жицата се навива между подвижната и фиксираната гъба. След като захвата се затегне, изолацията се отстранява. С тази операция няма прорези на проводника.
3. За да настроите точната дължина на изолацията, която трябва да бъде премахната, можете да използвате синия подвижен ограничител.
4. При двужилен кабел изолацията се премахва с помощта на стриптизьор чрез два подхода.
5. От първото повикване се премахва хлоровинилната тръба.
6. На втория етап изолацията се отстранява едновременно от двата проводника.

Работното време може да отнеме не повече от 5 секунди!

Освен това, стрипът може да се използва и за отстраняване на изолацията на телефонния кабел, преди да се натисне с конектора RJ-11. Ако се използва винтово съединение, само едно движение премахва изолацията от проводниците.

Също така, стрипът може да се използва за премахване на екранирани проводници. На първо място, трябва да се отбележи, че това е доста сложна задача, особено става по-сложна, ако диригентът е тънък. Така че, първото нещо е да извадите изолацията от защитната плитка. За да извадите централния проводник, плитката се раздробява с игла или скок. Остава да се направи едно движение стриптизьорка и жицата е освободена от изолация. Почистването на екранирания проводник ръчно е трудоемко, особено ако имате само нож под ръка. Ножът е много лесно да повреди жицата!

Както виждате, стрипът е доста универсален инструмент, който изчиства различни кабели от изолацията.

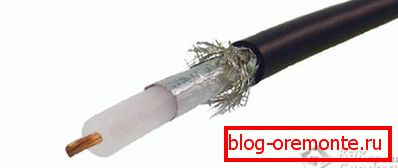

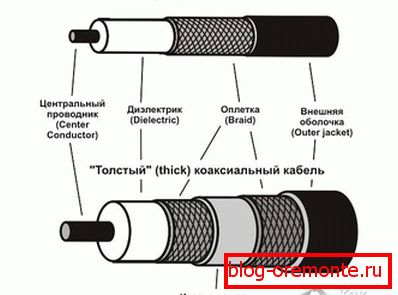

Коаксиален кабел

Можете също така да отлепите изолацията на коаксиален кабел със собствените си ръце. Въпреки че оборудването за тази цел е евтино и достъпно, ще ви разкажем как да направите ножове и ножове за работа. Обикновено този кабел се използва за свързване на сателитна телевизия и стандартни съединители F.

Поетапно инструкция за това как да почистите проводника е коаксиална:

1. Кабелът трябва да бъде свален от тялото ви.
2. Вземете служебния нож и здраво притиснете кабела под прав ъгъл от края на кабела на разстояние 2,5 см. Не натискайте края на острието, в противен случай то ще се счупи и може да се появи в очите.
3. На този етап е необходимо да изрежете външната обвивка, плитка, слой фолио и диелектрична пяна. В повечето случаи е бяло. Тези слоеве обграждат вената. По време на потапянето на ножа в кабела, ще почувствате някаква съпротива. Щом острието е слязло на половината жица, трябва да имате по-малък натиск върху него. Изключително важно е да не се повреди централното ядро!
4. След това трябва да обиколите кръга на кабела. Внимавайте да не оставяте прореза на сърцевината.
5. Сега за изрязания край на изолацията дръпнете и завъртете. С тези действия можете да премахнете изрязания край на изолацията.
6. Ако жиците излизат от кабелната обвивка, след това ги нарязайте с машинки за подстригване, така че да не излизат извън ръба на корпуса. Важно е да проверите жицата за серифи. Ако има такива, тогава горната процедура трябва да бъде повторена.
7. Диелектричната пяна може да остане частично върху основното ядро. Можете просто да го махнете с нокътя си.

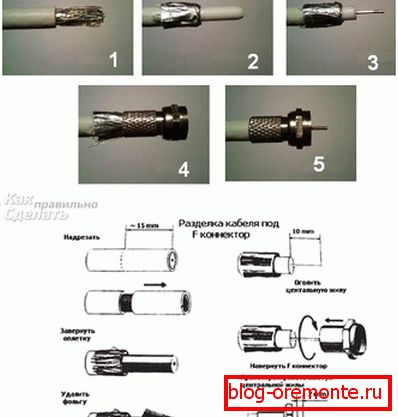

8. За да свържете кабела към съединителя F, първо премахнете малка част от горната обвивка.
9. За да направите това, от предишното място за рязане се измерват осем милиметра. Направете разрез на горната черупка. Както и в предишния случай, разрезът е направен перпендикулярно на жицата. Внимавайте да не закачите плитката. При някои модификации на съединителя F няма нужда да отстранявате плитката, а в други, напротив, трябва да се отстрани.
10. Ако не сте сигурни дали имате нужда от плитка в случая, оставете го временно. Тази плитка се намира около диелектричната пяна. Нейното окабеляване е по-малко от човешка коса, така че цялата работа трябва да се извършва внимателно. Точно сега разрезът трябва да бъде направен с върха на острието по цялата жица.
11. Премахнете осем милиметра от кабелната обвивка, така че диелектричната пяна, обвита в намотката, да остане върху сърцевината.
12. Профилът е увит над външната обвивка. Така че, диелектрикът е гол. В този момент обръщайте внимание на изискването на F-конектора: кой край на проводника трябва да бъде във вашия случай.
13. Не трябва да има възможност за окабеляване между плитката и централното ядро. На фона на белия диелектрик това ще бъде ясно видимо.
14. F-конекторът се поставя на края на кабела.
15. Диелектрикът трябва да се намира в долната част на съединителя, след като е поставен върху него. Неприемливо е той да се втурне или да не стигне до дъното на конектора.

В никакъв случай не е допустим контактът на върха с F-конектора.

Сега F-конекторът е готов за употреба.

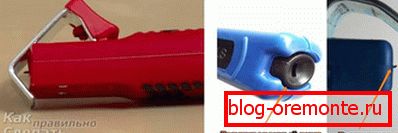

Ножове за отстраняване на изолацията на кабелите

Отделно е необходимо да се каже за специални ножове, които се използват директно за сваляне на кабела. Например, най-популярен е нож с кука. В процеса на работа той е много по-удобен от чиновника. Освен това, благодарение на дебелото острие, те могат да работят по-уверено и по-смело. Намаляването на изолацията на кабела към тях ще бъде трудно, но тук е да скъсате кабела: това е, от което се нуждаете. Тази кука се вписва добре в кабелната обвивка, така че не излиза от нея. Въпреки това, подобно средство не разполага с всички предимства, тъй като не може да осигури добро почистване на кабела.

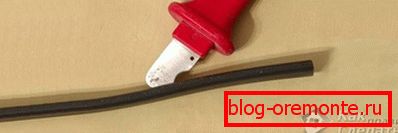

Известен друг специален нож.

В работата си той е много прост. За начало използвайте палеца си, за да изтеглите специална скоба. Под това е, че ще преминеш кабела. В този момент малък нож гледа от дръжката, като се върти около оста си. След като постави кабела, скобата го притиска към ножа. Направете две-три завъртания около жицата, докато получите прореза. Сега, без да сваляте жицата, дръпнете инструмента с усилие към края. Ножът ще се завърти и ще отреже по черупката. В крайна сметка ще бъде необходимо да извадите отделената част и да продължите работата.

Единственият недостатък на такова устройство е, че е необходимо да се регулира колелото директно до дълбочината на един или друг тип жица. Можете да използвате кабел за настройка.

Също така, такъв нож не се справи успешно с отстраняването на изолацията. Това се дължи на факта, че устройството може да изравнява дебелия кабел с невнимателни действия.

Така че, ние разгледахме най-честите методи, как да премахнем изолацията от проводника. Може би един от горните методи ще бъде полезен във вашия случай. Успешна работа!
