Как да свържете алуминиеви кабели

Почти всеки електротехник ще каже и ще се съгласи, че един електротехник е наука за контактите. На практика това става очевидно. Голяма част от проблемите в захранването се формират поради голямото претоварване на кабелите, както и поради слабите контакти в кутията за свързване. В тази статия ще разгледаме последния проблем, а именно как да свързваме алуминиевите проводници.

Каква е тяхната функция

Алуминият има специални метални свойства, които могат да причинят трудности при свързването. Благодарение на окисляването се образува оксиден филм върху алуминий, който предотвратява преминаването на електрически ток. Този филм ще се стопи само при температура от поне 2000 ° C и тази цифра е по-висока от точката на топене на самия алуминий. Освен това, ако оксидният филм се обелва механично, след известно време се появява многократно.

Ако искате да спойкате алуминий, този филм ще предпази спойката от прилепване към сърцевината. Също така, при заваряване филмът образува включвания, които оказват неблагоприятно влияние върху качеството на контакта. Между другото, алуминий принадлежи към категорията на металите, които се характеризират с висока течливост и чупливост. Вследствие на това контактът трябва да бъде напълно защитен от възможни механични влияния. Например, ако свържете алуминий със скоба за болтове, е необходимо редовно да затегате контакта, тъй като алуминий, от фигурално значение, "тече" от долния контакт, което от своя страна отслабва.

Има ли тогава начини за сигурно свързване на алуминиевата тел? Нека разгледаме някои общи методи и решим как най-добре да свършим тази работа.

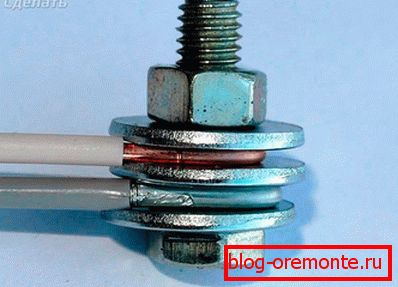

Винтовое

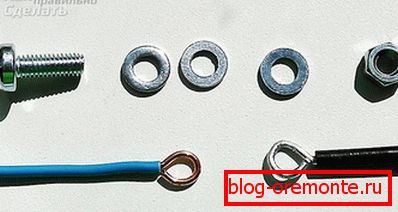

Този метод на свързване е много прост. Необходимо е да почистите проводника от изолацията с 20 mm. След вената се препоръчва да се почисти с фин шкурка. След това голата сърцевина се завърта в пръстен и се вкарва в затягащия винт, който трябва да се затегне плътно.

Недостатъкът на този метод на свързване е, че поради флуидността на алуминия, контактът от време на време трябва да се затегне. Следователно точката за свързване трябва да бъде на достъпно място.

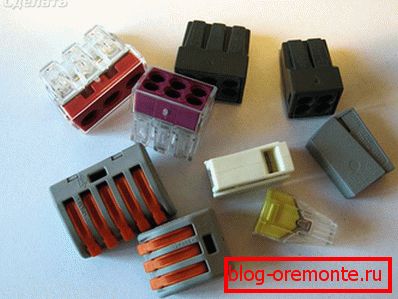

пружина

В този случай се използват специални терминали. Поради наличието на специална пружина няма нужда редовно да се затяга контактът. Вмъкнатата алуминиева тел е поставена здраво. Терминалите са както за еднократна употреба, така и за многократна употреба. Еднократните кабели се използват за свързване на проводниците без допълнително прекъсване. Проводникът се вкарва в отвора на скобата и не може да бъде издърпан назад. Що се отнася до повторно използваемата връзка, проводникът лесно се изтегля чрез натискане на специален лост, който държи жицата.

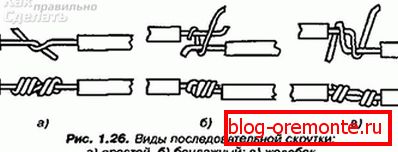

засядане

В редки случаи алуминиевата тел може да бъде свързана чрез завъртане. Трябва да се отбележи, че този метод е много ненадежден и дори въпреки факта, че той се използва сравнително често в съветско време. Отчасти поради факта, че в миналото броят на домакинските уреди и съответно натоварването на окабеляването е по-малко. Сега картината изглежда различна.

Освен това срокът на такава връзка зависи от различни фактори, например текущото натоварване, влажността и температурата. Ако температурата се покачи, металът се разширява, поради което се разширява пролуката между жиците. Това може да доведе до преходно съпротивление, контактната точка ще се нагрее и след това ще настъпи окисление и в крайна сметка контактът ще бъде напълно счупен. Този процес обаче продължава продължително време, така че при временни връзки методът на усукване е приемлив.

Когато алуминият се комбинира по този начин, е важно да следвате тези правила:

• Проводниците трябва да се навиват равномерно.
• Ако телта е дебела, тогава завоите трябва да бъдат не повече от три, а за тънката - не по-малко от пет.
• Ако е свързана медна и алуминиева тел, медта трябва да бъде консервирана.
• Препоръчва се използването на термосвивателна тръба като изолация на контакта.

Всичко в едно

Тази категория включва няколко метода, а именно:

• Тестване на налягането.
• Пайк.
• Сварка.

Всеки от тези методи има своето място. Изборът е повлиян от няколко фактора:

• Наличие на подходящи инструменти и оборудване.
• Очакван ток на натоварване.
• Диаметърът на проводника.
• Наличие на консуматив.
• Наличие на умения.

Нека разгледаме всеки метод за връзка "всичко в едно" поотделно.

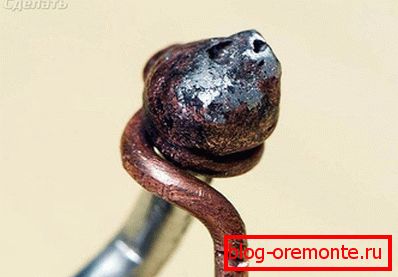

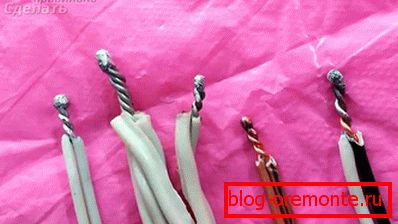

Сварка

Бърз и надежден начин на свързване. Особено тази технология е подходяща, ако трябва да направите голям брой връзки. За това обаче е необходимо да имате заваръчен трансформатор и умения.

Процесът на заваряване е както следва:

• Проводниците са усукани заедно.
• Направете специален поток до края.
• След това въглеродният електрод се заварява на 2 секунди.
• В резултат на това трябва да се образува капка в края на обрат.

• Капката трябва да се третира с разтворител и след това да се лакира.
• Когато лакът е сух, съединението е изолирано.

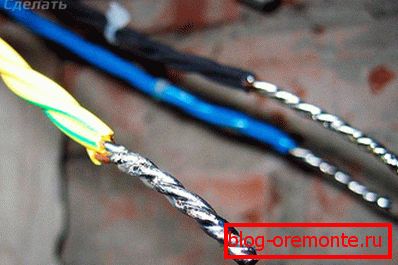

запояване

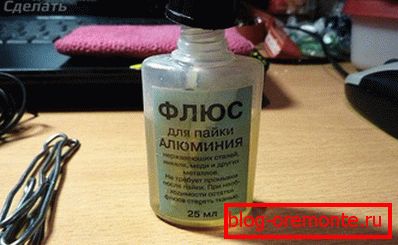

Методът на запояване на връзката е прост. Това изисква компоненти като колофон, спойка, спойлери и допълнителни елементи. Така че, тел се върти, и след запояване желязо, пуснати върху тях спойка.

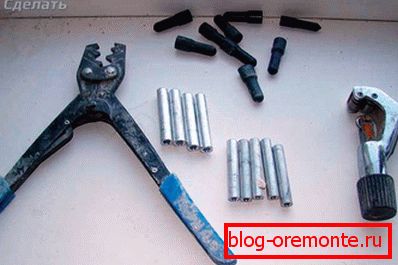

налягане на изпитване

За тази връзка ще са необходими специални челюсти и ръкави, които са кухи пръти. За кримпване, почистете края на проводника, поставете ги в ръкава и на три места направете кримпване. Също така можете допълнително да завъртите проводниците.

Ако жицата е алуминий, използвайте алуминиева втулка, за мед - медна втулка. Ако свържете алуминий с мед, тогава се продават медни алуминиеви черупки.

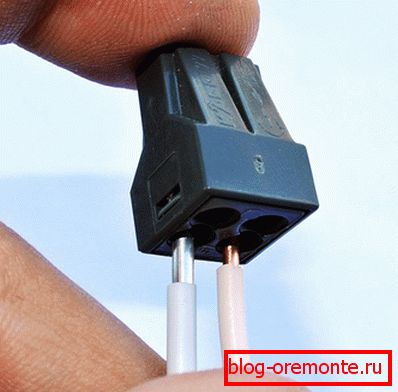

Алуминиева и медна тел

Свързването на 2 проводника от мед и алуминий може да доведе до някои проблеми. Проблемът е в потенциалната разлика, разликата от която достига до 0.65 mV. Ако влажността се повиши поради тази разлика, контактът ще се срути. Освен това контактът ще се нагрее, което може да доведе до катастрофални последици.

Затова препоръчваме тези два проводника да са закачени така, че да няма директен контакт между тях, а именно:

• една част;
• резба;
• изтръгне;
• с пружинен контакт.

Използвайки тези техники, алуминият може да бъде свързан с медни проводници.

В тази статия разгледахме няколко метода за свързване на кабелите. Ако знаете за други методи, оставете коментари в края на тази статия.

Видео

В предоставения видео материал можете да научите за други тънкости на алуминиевата тел:
