Как да свържете бутон за преминаване

Всеки се сблъска с ситуация, в която, за да включите осветлението, е необходимо да прекоси тъмна стая. Това създава много неудобства, а при тази ситуация ще бъде инсталирането на преходен превключвател, който ви позволява да контролирате осветлението от различни места. В тази статия ще ви информираме как да свържете превключвателя, да покажете диаграмата на връзката и да покажете инструкцията за снимки и видео.

Цел на прекъсвача

Преходните превключватели се използват за включване или изключване на светлините от различните краища на стаята, коридора или на стълбищни полета. Схемата на тяхната работа ви позволява да не се върнете към първото устройство и да изключите светлината от удобно място.

При изпълнението им те са:

• с един бутон;
• dvuhklavishnye;
• три ключа.

Дизайнът на устройството определя броя на свързаните с него осветителни устройства и точките на прекъсване. В допълнение към контрола на клавишите има и сензорен модел.

Всеки превключвател служи за прекъсване на фазовия проводник и изключване на електрическите уреди, но спецификата на преминаващия превключвател е, че чрез отваряне на една верига той затваря контактите на превключвателя.

За разлика от конвенционалното устройство, свързано с два проводника, преходният превключвател изисква трижилно превключване. В същността си той е превключвател, който насочва напрежението от един контакт към друг. Осветлението е включено, когато клавишите на двете устройства са в една и съща позиция и се изключват, когато позицията се промени. Контролът може да се извърши не само от две, но и от три или повече места, като за тази цел е свързан кръстосан прекъсвач на веригата и, ако е необходимо, няколко. Ключът с един ключ има три терминала. Устройството с два клавиша има 5 терминала: две за свързване към комутаторите и един общ. Тройният ключ има по-сложно устройство, но с верига няма да е трудно да го разбереш.

Монтиране на преходен превключвател

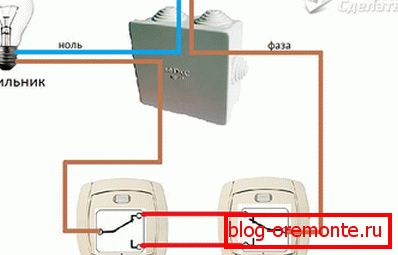

Схемата за свързване е малко по-различна от инсталирането на обикновените ключове, но наличието на три проводника вместо две прави едно мислене. Помислете за целта на всеки от тях. Два проводника се използват като джъмпери между раздалечени превключватели, а третият служи за захранване на фазата. Преди да започнете да свързвате пропускащия бутон, купете кутия за свързване, в която ще бъдат свързани кабелите.

Краищата на жиците се освобождават от изолацията за 2-3 см - това е необходимо за усукване. Ако проводниците са свързани чрез свързващи блокове, кабелът се обелва не повече от 1 см. В кутията за превключване захранването на кабела от разпределителното табло се усуква с входния контакт на първия превключвател. Двата останали контакта за изход са свързани към същите жици от второто устройство. Входовият контакт на втория превключвател е усукан с лампата. Неутралният проводник от осветителното устройство е свързан с нула, която идва от щита. Всички места на влакното са затворени с изолационна лента. Напречното сечение на проводниците за маркучите е избрано според силата на контролираното осветление.

Устройство, което управлява две групи принадлежности

Препоръчително е да поставите превключвател с две ключове в голяма стая, където е необходимо да се контролират няколко устройства за осветление. Дизайнът му е два единични комутатора в общо помещение. Инсталирането на едно устройство за наблюдение на две групи ви позволява да запазите полагането на кабела на всеки един бутон ключ.

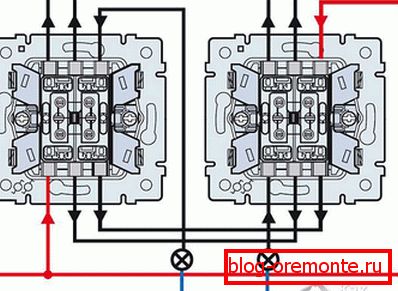

Такова устройство се използва за включване на светлината в банята и тоалетната или в коридора и на площадката, тя може да включва крушки в полилея в няколко групи. За монтажа на преходен прекъсвач, предназначен за две електрически крушки, ще са необходими повече проводници. На всеки от тях се подават шест проводника, тъй като за разлика от обикновения ключ с два бутона, порталът няма общ терминал. По същество това са два независими превключвателя в един корпус. Превключвателната схема с два бутона се изпълнява в следната последователност:

1. В стената са инсталирани podrozetniki за устройства. Дупката за тях се нарязва с перфоратор с корона. Два проводника с три ядра (или от една шест-проводникова кутия) са свързани към тях от стените в стената.
2. На всяко устройство за осветление се подава трижилен кабел: нулев проводник, земя и фаза.

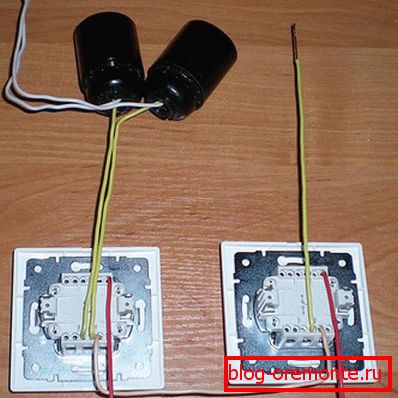

3. В превключвателната кутия фазовият проводник е свързан към двата контакта на първия превключвател. Две устройства са свързани един с друг чрез четири джъмпера. Към втория ключ се свързват контактите от осветителните тела. Втората жица на осветителните тела се превключва на нула, идва от централата. При превключване на контактите общите схеми на превключвателите се затварят двойки и се отварят, като се гарантира включването и изключването на съответния осветител.

Превключвателите с два клавиша също използват, ако е необходимо, за управление на осветлението от три или четири места. Двоен превключвател на кръстосания тип е инсталиран между тях. Връзката му се осигурява от 8 проводника, по 4 за всеки ограничител. За инсталиране на сложни многожични връзки се препоръчва да използвате кутии за превключване и да маркирате всички кабели. Стандартната О 60 мм кутия няма да поеме голям брой проводници, ще бъде необходимо да се увеличи размерът на продукта или да се поставят няколко сдвоени или да се купи кутия за свързване О 100 мм.

Важно е да запомните, че всички работи с електрическо свързване и монтаж на устройства се извършват с изключено напрежение.

Също така препоръчваме да прочетете статията "Как да поправите превключвателя на светлините".

Видео

Този видеоклип разказва за устройството, принципа на свързване и инсталиране на преходни превключватели:

Това видео показва експеримент, при който бяха тествани различни начини за свързване на проводниците:
