Как да свържете правилно rcd

Ако вашият апартамент има голям брой домакински уреди, тогава определено трябва да инсталирате такова устройство като RCD. В противен случай всички домашни уреди ще бъдат под заплаха. В статията ще разгледаме как правилно да свържете такова устройство и машина в апартамент и частна къща, да демонстрирате диаграми, снимки и видео инструкции.

Защо ми трябва

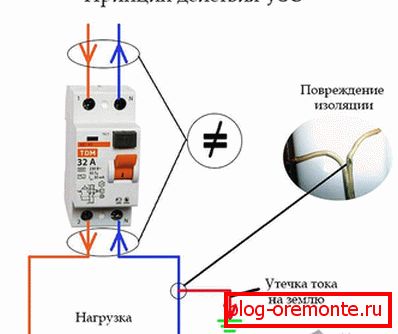

Монтирането на такива устройства е необходимо поради няколко причини. Най-вече е предназначена да защити. Защо? Първо, RCD защитава хората от токов удар, особено когато има грешки в електрическата инсталация. На второ място устройството работи и изключва тока поради случайно или погрешно свързване с живи части от електрическата инсталация в случай на токов удар. И трето, предотвратяването на запалването на окабеляването в случай на затваряне. Както се вижда от по-горе, тази машина всъщност изпълнява най-важната функция.

Днес може да се срещнат диференциални автомати, чиято характеристика е комбинация от прекъсвач и RCD. Техното предимство се крие във факта, че заемат по-малко пространство в щита. Във всички случаи, при свързване, всички връзки за връзка трябва да бъдат доведени до него отдолу, но само отгоре. Една от причините е по-естетична. Но има много по-наложителна причина. Факт е, че RCD може да намали ефективността на всички домакински вещи. Освен това по време на ремонтните дейности електротехникът няма да се обърка и няма да трябва да изучава сложни и сложни схеми. Така че, сега е време да разгледаме възможностите за свързване.

Методи на свързване

Има четири опции за свързване:

1. Свързване на двуполюс към еднофазна мрежа.
2. Свързване на четири полюс към трифазна мрежа, използваща неутрален.
3. Свързване на четири полюс към трифазна мрежа без използване на неутрално.
4. Свързване на четири полюс в еднофазова мрежа.

Нека разгледаме всеки отделен случай.

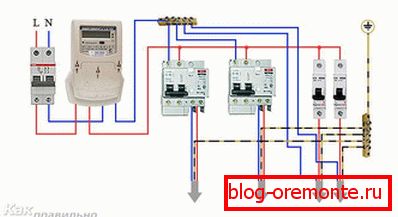

Свързване на двуполюсен RCD към еднофазна мрежа

Сред всички изброени методи за свързване, това е може би най-често срещаната схема. Когато е свързан, няма сложни завои. Освен това такова устройство може да бъде свързано независимо. За да направите това, на тялото или паспорта, трябва да разберете точно къде се намира неутралният или нулев елемент на машината, както и фазата. По принцип знаците 1, 2 и N са означени на машината 1 - означава входящ фазов проводник, 2 - проводник на изходящата фаза и N означава нула или неутрално.

Едно от основните условия за свързване на такъв RCD е, че то е инсталирано във всички случаи след прекъсвача! Такова изискване дава възможност за защита на електромера от увеличаване на тока.

Имаше случаи, при които устройството излезе извън ред. Защо? Въпросът е, че през него преминава ток, надвишаващ номиналния му работен ток. За да предотвратите това да се случи във вашия случай, купете устройството с колкото е възможно повече голям ток. Освен това, при свързването е важно да се спазва правилната последователност. В противен случай, в хода на работата му, могат да възникнат проблеми. Например, ако обменяте терминалите с нулева фаза с връзката, устройството веднага ще се провали.

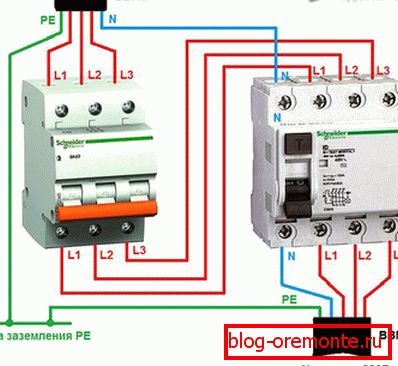

Свързване на четириполюсен RCD към трифазна мрежа, използваща неутрален

Този метод на свързване също е доста често срещан. Принципът на нейното свързване практически не се различава от еднофазовата мрежа. Само в този случай е инсталиран четириполюсен RCD. Той има четири входящи проводника, които са означени на машината като A, B, C и нула (N). Като правило диаграмата на свързване е показана на корпуса на машината. Единствената разлика може да бъде, че на четириполюсно устройство нула може да бъде от другата страна. Най-важното е правилното свързване на изходите и входовете.

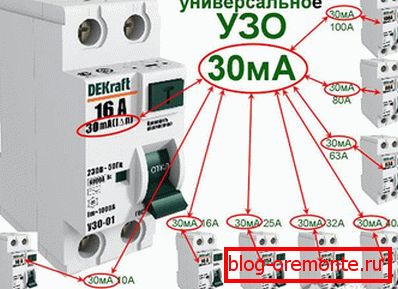

Тези RCD се използват за защита на електрическите проводници срещу високи токове на утечка. Ако се използва за защита срещу човешки шок, се препоръчва да се използва точка на изтичане от 10 до 30 mA.

За същата защита на устройството непосредствено преди да бъде монтиран прекъсвач.

Най-добре е да свържете еднофазни мрежи чрез нулева шина, която е монтирана директно в щита към релсата DIN.

Също така при свързването е изключително важно да се съблюдава цветната маркировка на проводника, както и свързването на нулевите и фазовите проводници.

Свързване на четириполюсен RCD към трифазна мрежа без използване на неутрален

Тази схема се използва в повечето случаи за свързване на трифазни електрически двигатели. Машината ще го изключи от електрическата мрежа веднага щом има късо съединение на намотките. За свързване на трифазен мотор се изискват три фази на захранващото напрежение, а именно А, В и С. Ще се изисква и защитен проводник, който ще служи за заземяване на корпуса. В резултат на това няма смисъл да се закупува петжилен проводник, но достатъчно ще са четири ядра.

Свързване на четириполюсен RCD в еднофазна мрежа

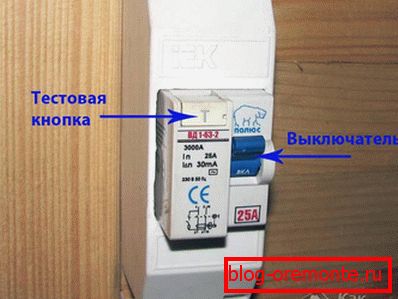

Това използване може безопасно да се нарече нерационално и целесъобразно. В някои случаи обаче това е единственото истинско решение. Например, ако в бъдеще планирате да разширите окабеляването, като го прехвърлите в трифазна мрежа или добавите няколко еднофазни мрежи. Освен това, такава схема се използва в случаите на временно използване на аварийна подмяна на дефектна двуполюсна RCD. Връзката е съвсем проста. За целта нулата и фазата са свързани към съответния терминал. В този случай фазовият проводник се свързва към терминала, само ако в момента е свързан бутонът "Test". Такъв терминал е разположен близо до нула.

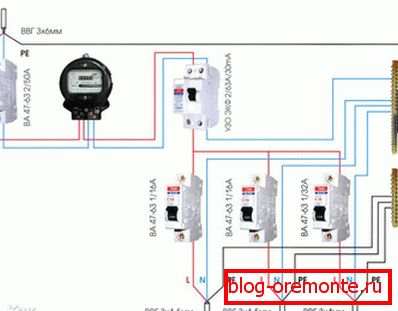

Връзка в апартамент и в частна къща

Схемата за свързване в апартамента се осъществява само на еднофазна мрежа. По тази причина връзката се осъществява в следния ред:

1. Уводно автоматично устройство.
2. Електрически измервателен уред.
3. УЗО 30 мА.
4. Окабеляване на електрическата мрежа в целия апартамент.

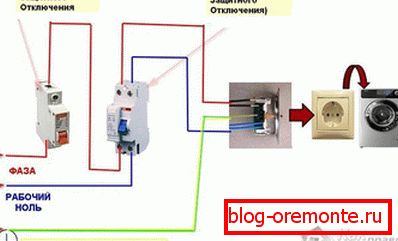

Ако в апартамента има консуматори на електроенергия, например пералня или електрическа фурна, се препоръчва допълнително да се свърже устройство за защита чрез RCD.

Що се отнася до свързването на машината в частна къща, последователността на връзката е както следва:

1. Уводно автоматично устройство.
2. Електрически измервателен уред.
3. Машината е от 100 до 300 mA, изборът се извършва в зависимост от размера на тока, потребяван от всички домакински уреди.
4. Автоматично за индивидуално потребление на ток. Обикновено се използва 10 до 30 mA.

Така че, ние разгледахме с вас някои особености и различия в връзката на RCD при тези или тези обстоятелства. Най-важното е, че ако не разполагате с представа за тази система, не експериментирайте.

Видео

Няколко думи за типичните грешки при свързването на RCD:

схеми

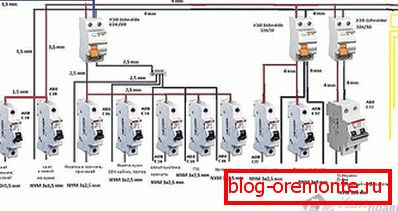

За правилното инсталиране на RCD препоръчваме да се запознаете с някои от схемите за връзката му:
