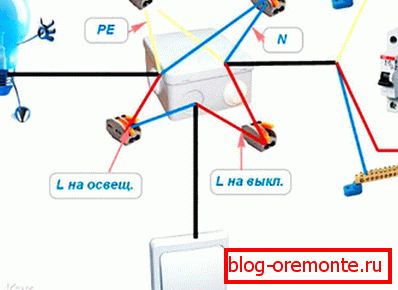

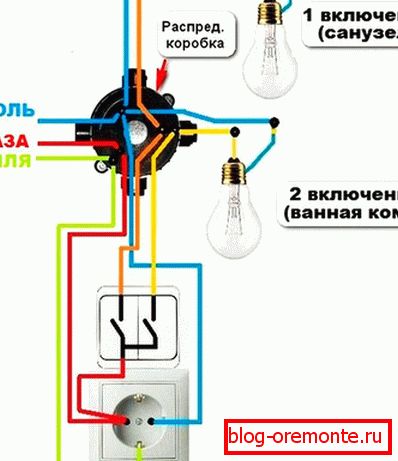

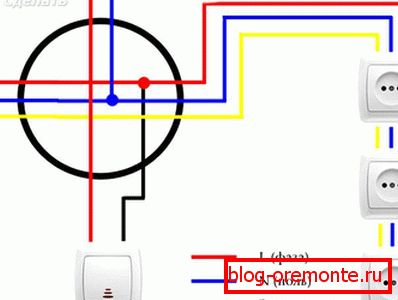

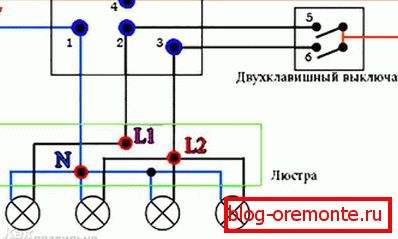

Как да свържете проводниците в кутията за свързване

Без диаграма на свързване не може да се направи никаква връзка, разклоняване на проводници или кабели. За тази цел е създадена специална кутия. Той е разположен под тавана и е кръгла или квадратна кутия от полимерен материал.

В този материал ще ви разкажем как правим връзките правилно, демонстрираме диаграми, снимки и видео инструкции.

Защо да използвате кутия за кръстовища

Има случаи, при които инсталирането на такива разпределители се пренебрегва, като се има предвид, че това е просто загуба на време, тъй като кутията първо трябва да бъде инсталирана, а след това да се свърже с нея, което ще доведе до допълнителни трудности. По-лесно е просто да направите обрат, да изолирате и да разбиете стената. Но тук е необходимо да се мисли малко по-рано, тъй като в този случай липсват важни аспекти:

• Няма свободен достъп до проводниците. Например, ако нямате изход в стаята или светлината е изчезнала и след като сте проверили, че проблемът е, че няма напрежение. Как да проверя? Напълно почистване на финала? Скъсване на тапета, мазилка, за да се обърнат? Това ще развали ремонта ви.
• Ако искате да инсталирате допълнителен контакт. Не винаги е удобно да го свържете чрез поставяне на кабелите от предварително инсталиран контакт. Благодарение на съединителната кутия можете лесно да правите нови връзки.
• В нормативния документ на ССЕ се посочва, че "връзките и клоновете трябва да бъдат достъпни за проверка и ремонт", поради което не е възможно да се пренебрегне инсталирането на такъв дистрибутор.
• Липсата на такива дистрибутори противоречи на нормите за пожарна безопасност.

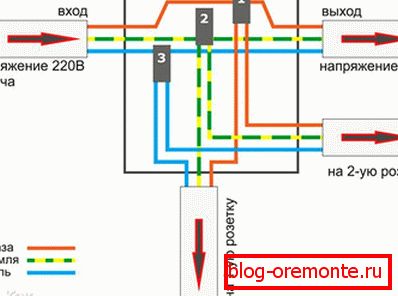

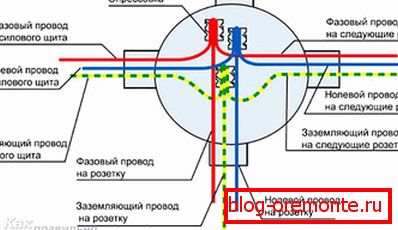

Както можете да видите, разпределителната кутия играе важна роля. Но нейната инсталация е само началото. Остава да свържете всички кабели в него. Какъв е най-добрият начин да направите това? Нека да разгледаме някои начини.

Видове връзки

Какъв е проблемът при свързването на кабелите? Осигурете добър контакт на проводниците помежду си, така че веригата да не се разкъсва и няма риск от късо съединение. За да се гарантира това, можете да действате по няколко начина:

1. Въртенето.
2. Тестване на налягането.
3. Сварка.
4. Запояване с поялник.
5. Използване на винтови контактни скоби.
6. Свързани с болтове връзки.
7. Самозатягащи се клеми.

Това са години доказани методи, които можете да използвате, за да осигурите надежден контакт. Нека да разгледаме по-отблизо всеки от тях. Ще научите как правилно да комбинирате кабелите с някоя от тези опции.

засядане

Такова завъртане в кутията за кръстовища е официално забранено. В седмото издание на регулаторния документ PUE в глава 2, параграф 2.1 / 21 са изброени всички видове допустими връзки, но те не са усукани. И това не е изненадващо, тъй като такъв контакт е чувствителен към импулсен ток и има голяма преходна устойчивост. С течение на времето контактът ще се влоши и просто ще изгори. Поради факта, че контактната площ е малка, при натоварване с голямо натоварване се получава и контактът допълнително се отслабва.

Не се препоръчва използването на този вид връзка, въпреки факта, че някои майстори все още го използват. Ако изберете извиване, цялата отговорност е върху вас.

Тази опция е избрана заради нейната простота. Достатъчно е само да почистите 10-20 mm изолация и да завъртите проводниците заедно с клещи. Така и нашите бащи и пра-дядо. Но такава връзка често е ненадеждна, особено ако се използва алуминиево ядро.

Кримпване чрез свързваща втулка

Доста надежден метод, за който ще трябва да закупите свързващ ръкав. Трябва да го изберете въз основа на диаметъра на пакета. В зависимост от кабелите, които свързвате, се избира материалът на самия ръкав. За медни проводници, ръкавът трябва да бъде мед, за алуминиеви проводници - алуминий. За да може връзката да бъде надеждна, втулката се навива със специален инструмент, наречен пресова челюст. Тази технология е доста ефективна и стои заедно с останалите методи в регулаторни документи.

За да се свържете по този начин, трябва:

1. Премахнете изолацията, като вземете предвид дължината на ръкава си.
2. Обърнете жиците в пакет и ги пъхнете в ръкава.
3. Натиснете ръкава с притискаща скоба.
4. Мястото на усукване е изолирано с термо свиване или изолационна лента.

В тази работа клещите не се препоръчват, тъй като връзката няма да бъде достатъчно надеждна. Много по-добре е да купите челюсти или да ги дадете на добри съседи.

Сварка

Този метод може да се нарече най-надежден и безопасен, защото проводниците са свързани чрез сливане и стават един. Поради факта, че заваряването няма да бъде окислено, този контакт няма да намалее с течение на времето. Но за да извършите такава работа, ще имате нужда от умения за работа със заваръчно оборудване.

В допълнение към уменията трябва да се подготвите:

• заваръчна машина за 24 волта, захранваща повече от 1 kW;
• ръкавици за заваряване за защита на кожата;
• чаши или маска за заваряване;
• шлифовъчна хартия за стриване на проводници;
• служебен нож за оголване;
• въглероден електрод;
• поток, благодарение на който стопилката ще бъде защитена от въздействието на въздуха.

След като всички инструменти и материали са готови, остава само да се направи заваряване, което няма да бъде трудно. Работата може да бъде разделена на няколко стъпки:

1. Отстранете изолацията с 60-80 мм и я шлайфайте с шкурка. Вените трябва да блестят.
2. Свържете проводниците чрез завъртане, като завиете един над друг, така че краищата да са на нивото един на друг. Препоръчва се дължината да е най-малко 50 mm.
3. Изсипете потока във вдлъбнатината на вашия електрод.
4. Поставете "масата" на апарата върху голия проводник, включете машината за заваряване и натиснете електродът до върха на въртенето.
5. Задръжте електрода, докато се получи определена топка, наречена контактна точка. Обикновено това отнема 1-3 секунди.
6. Остава да се изчисти точката от потока и да се изолира мястото на заваряване със свиваема тръба или лента.

Този тип свързване ще продължи дълго. В някои стари Хрушчови такива заварки продължават 50 години и стабилно изпълняват своята функция.

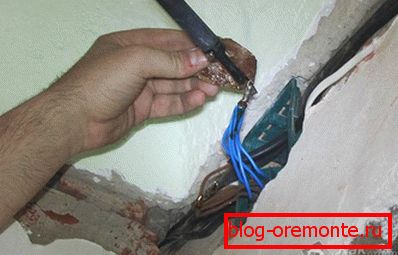

Запояване с запояващо желязо

Методът е много подобен на заваряването, само в този случай проводниците са свързани с помощта на спойка. За тези работи ще ви е необходима спойка. За работа ще ви трябва:

• спояващо желязо;
• фина шкурка;
• канифоль (флейта);
• четка за нанасяне на колофон;
• калай-олово спойка.

Работната процедура е същата както при заваряване:

1. Отстраняване на изолацията и отстраняване с шкурка.
2. Въртенето.
3. Прилагане на потока.
4. Директно запояване. Заваръчното желязо разтопява спойката, която трябва да се влее в самата усука, като надеждно свързва кабелите.

Често този метод е заварени медни проводници, но ако купите специална спойка за запояване на алуминий, тогава можете да спойкате мед и алуминий.

Запояването е доста надеждно, но не се препоръчва на места, където може да има силна топлина. Освен това механичният ефект на съединението може да отслаби.

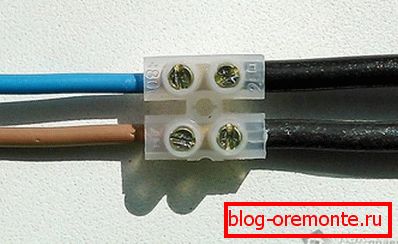

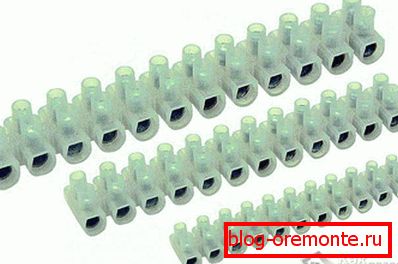

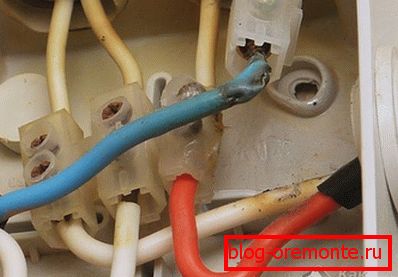

Използване на винтови контактни скоби

Този метод е бърз, лесен и ефективен. И най-важното е, че тези скоби могат да комбинират различни метали. Например, ако трябва да свържете алуминиеви и медни проводници, което само по себе си е известно, че е противопоказано. Такива клипове са много прости и компактни, а цената им може да ви изненада приятно.

За да свържете кабелите със скоби, трябва да направите само 2 стъпки:

1. Отстранете изолацията от 5 мм.
2. Поставете в скобите и затегнете винта.

Това е всичко, както виждате, всичко е много просто и бързо. Важно е само да се контролира силата, с която се притискате. Ако винтът е затегнат твърде много, проводниците могат да бъдат повредени. Особено трябва да бъдете внимателни, когато работите с алуминиеви проводници.

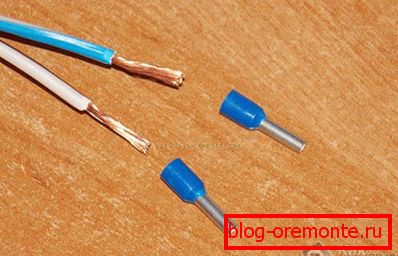

Единственият недостатък на винтовата връзка е, че при работа с многожилен кабел, той трябва да бъде навит със специално прикрепване, за да се осигури нормален контакт и цялост на жицата.

Свързани с болтове връзки

Тази връзка е доста надеждна, но тромава. За съвременните кутии за кръстовища няма да работи поради размера си, а за големи кутии на стария модел - точно така. Чрез този метод е възможно да се комбинират както хомогенни, така и нееднакви метали. Работата се извършва по следния начин:

1. Болтът се поставя върху стоманена шайба.
2. От проводниците изолацията се отстранява и те се оформят под формата на пръстен.
3. Първият пръстен е поставен върху болта.
4. След това на търна друга стоманена шайба, която се поставя върху болта след първата.
5. Вторият свързващ кабел е поставен отгоре.
6. Всичко това "сандвич" е захванат с гайка.
7. В крайна сметка всичко трябва да бъде изолирано.

Това е такава конструкция, която прави контактите тромави. Ако трябва да свържете няколко двойки кабели, тогава тази опция няма да бъде най-добрата.

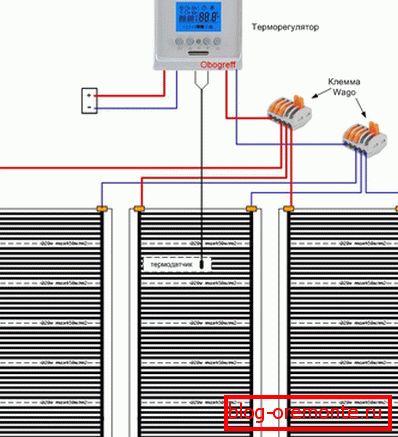

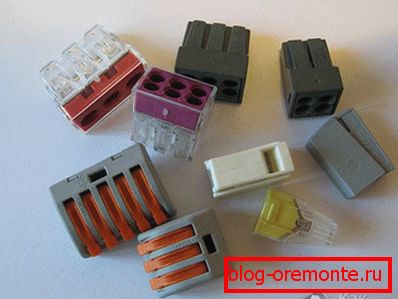

Самозатягащи се клеми

Този метод може да се нарече най-модерният, популярен и лесен за използване. Всичко, от което се нуждаете, е да купите специални терминали в магазина. В тези терминали има специална паста, която не позволява метали да се окисляват. Поради това в такива връзки могат да бъдат вкарани различни метали.

Работата е както следва:

1. 10 мм изолация се отстранява от всяка жица.
2. Лостът, който е върху скобата, се издига.
3. Проводниците се вкарват в съединителя.
4. Лостът се спуска до началната позиция.

Ако клиповете ви нямат лостове, те трябва да бъдат поставени, докато терминалът щракне на място.

Разгледахме най-надеждните методи, чрез които е възможно да се комбинират проводниците в кутия за свързване. Това е много важен етап в провеждането на електрическата работа, тъй като 70% от грешките в работата се състоят в неправилно свързване на проводници. Но ако вие, дори ако нямате опит от такива произведения, ще използвате методите, които са дадени в тази статия, лесно можете да направите всичко според изискванията на стандартите. Но кой от тези методи за избор зависи от вашите способности и желание.

Видео

Това видео показва как кабелите са свързани в съединителна кутия:

Всичко за използването на жици или кримпване на съветите, които ще научите от предоставения в този видеоклип материал:
