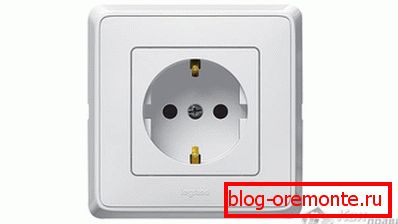

Как да свържете заземен контакт

В частни сгради и апартаменти нови сгради, окабеляване, което се прави с помощта на трипровода окабеляване, проблемът за заземяване, като правило, лесно се решава. Но как да свържете гнездо с заземяване в къщите на стари сгради не е известно на всички.

В тези къщи, окабеляване е направено под формата на двупроводна линия, поради което задачата става малко по-сложно. За да го решим, трябва да извършите няколко допълнителни действия. Тези операции обикновено се свеждат до организирането на още една (заземяваща) вена, опъната от щита на апартамента до заземената електрическа алея.

Опции за заземяване

Когато провеждате електрическа работа, която ви позволява да свържете заземен контакт към мрежата без проблеми, са възможни следните опции:

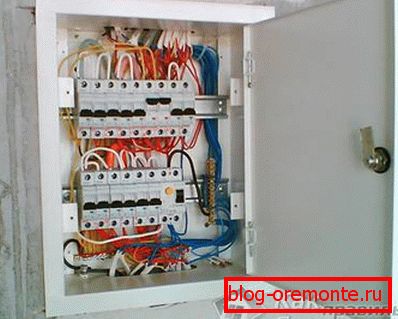

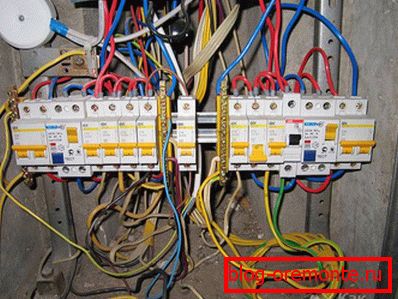

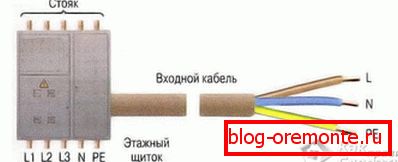

• Поставяне на допълнителна гума, изработена от меден проводник с определен диаметър и опъната от стаята до разпределителното табло за управление на достъпа с безплатни заземителни клеми.
• Подреждане на т.нар. "Нулиране", чиято същност е свързването на заземяващия контакт на изхода към "нулевата" жичка. Електриците считат, че този метод на свързване е по-предпочитан, тъй като в този случай става възможно използването на защитно устройство за изключване в линията на устройствата.

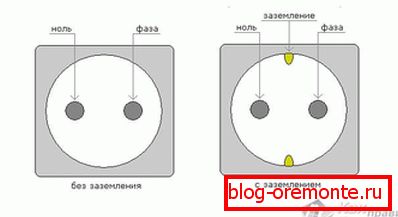

Изолация на проводниците към апартамента за удобство на връзката се прави в различни цветове. Заземяващият проводник съгласно стандарта има смесена жълто-зелена изолация, докато фазовият проводник обикновено се прави в кафява или червена обвивка. В повечето случаи проводникът "нула" се извършва в синя или синя изолация.

Ако в апартамента има кутии за свързване, връзката може да бъде направена директно към тях (разбира се, има и трети заземяващ проводник).

Процедура за свързване

Точно преди да свържете двоен контакт с заземяване, ще трябва да изпълните следните подготвителни операции:

• почистете краищата на проводниците, които доставят захранване на изхода;
• отстранете декоративното покритие от продукта, който ще се монтира;
• разхлабете фиксиращите болтове на клемите, към които впоследствие ще се свържат проводниците на електрическите кабели.

Допълнителните манипулации, свързани с връзката на изхода, по принцип се свеждат до следните операции:

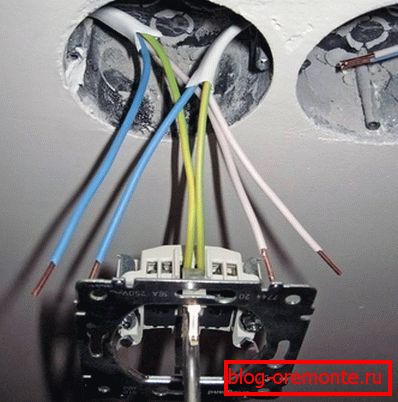

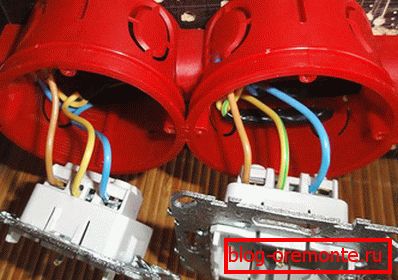

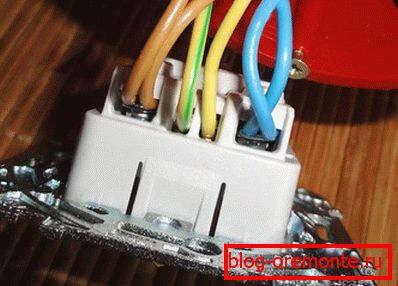

1. Краищата на проводниците, извадени от пластмасовата кутия за кацане, се подават към контактите и се запълват в съответните отвори на клемите. Фазовите и неутралните кабели могат да бъдат свързани без да се отчита функционалната им цел (т.е. те могат да бъдат заменени). За разлика от това, заземяващият проводник трябва да бъде свързан към клемореда със специално обозначение, което е символ за заземяване.
2. След свързване на проводниците, корпусът на гнездото без капак е фиксиран с винтове към монтажната пластмасова кутия (podrozetniku); докато проводниците за захранване са прибрани в корпуса си.
3. Отворите на стария модел са оборудвани със специални лапи, които позволяват фиксиране на тялото му чрез затягане на винтовете.
4. След като приберете гнездото в гнездото, проверете затягането на болтовете на клемите и само след това подменете декоративния капак.

В заключение е необходимо да ви предупредя, че преди да изпълните целия набор от мерки за свързване на изхода, не забравяйте да премахнете захранването от целия апартамент. Това изключване обикновено се извършва чрез изключване на подходящата машина или отвиване на щепселите.

Видео

В следващия видеоклип можете да видите как е инсталиран заземен контакт на професионално ниво:

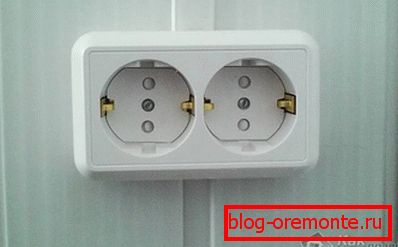

снимка

схеми

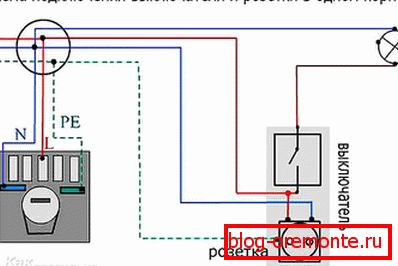

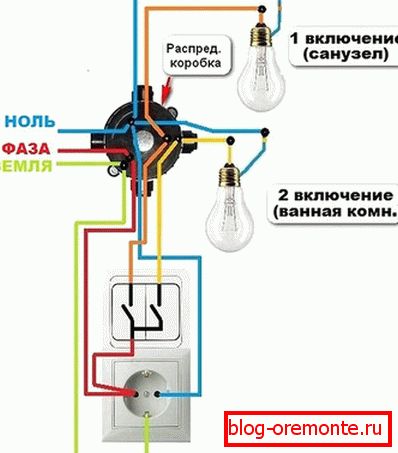

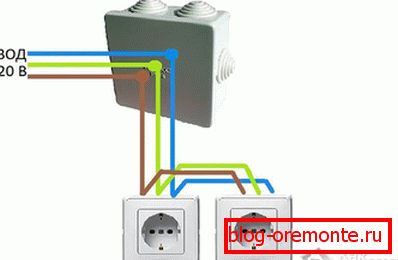

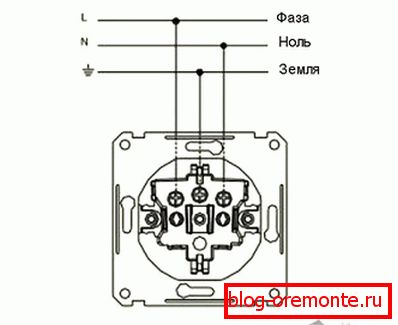

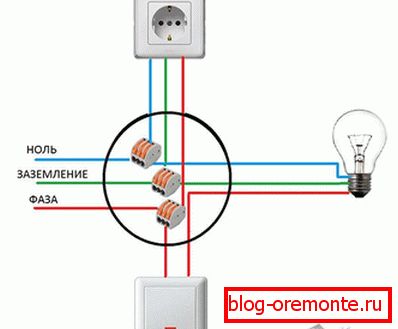

Предлаганите от нас схеми ще ви помогнат да свържете правилно гнездото със земята:
