Монтиране на led лента със собствените си ръце

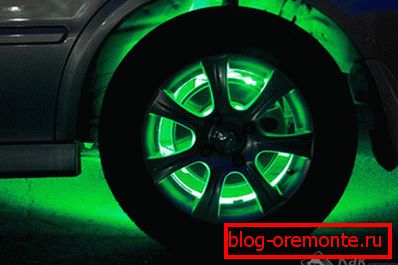

LED лентата е модерен, универсален източник на светлина, който може да се използва за декоративни цели във и извън помещенията. Многопластови таванни конструкции, вътрешни арки и ниши, мебели, коли, билбордове - това е малък списък от места, които трансформират този вид осветление. Компактното и гъвкаво осветително тяло може да бъде поставено на трудно достъпни места, дълъг период на използване ви позволява да не мислите за често заменяне. В тази статия ще разгледаме как да инсталирате LED лентата със собствените си ръце.

Сортове LED ленти

Осветителните ленти са изработени от лента от диелектричен материал, върху която диоди, излъчващи светлина, са фиксирани на идентични интервали. На основата на лентата се маркират специални песни, по които минава електрически ток. За да се ограничи ток във веригата включват резистори. Ширината на осветителното тяло варира от 8 до 20 мм, дебелината е само 3 мм. Степента на осветяване зависи от броя на светодиодите на 1 метър лента, може да се различава в десетки пъти - 30-240 броя. Размерът на всеки диод е показан на лентата за етикетиране, толкова повече е, толкова по-силен е неговият светлинен поток. При мощни устройства светлинните източници са подредени в няколко реда. Дължината на стандартната лента е 5 метра, продава се на ролки. Местата за рязане са маркирани върху субстрата, възможно е да се отдели лентата изключително по тези линии.

Основната класификация на LED ленти се основава на цвета, излъчван от сиянието:

1. SMD - едноцветно оцветяване (бяло, синьо, зелено, червено). Бялата версия на луминесценцията е разделена на топло, умерено и студено.
2. RGB - LED лента, осигуряваща осветяване на всеки цвят. Вътре в тялото му са поставени три диода, определени в името на цветята - червено, зелено и синьо. Тяхната комбинация, създадена от администратора, дава всякаква блясък. Цената на такъв дизайн е три пъти по-висока от лентата SMD.

Осветителните устройства са произведени отворени, предназначени за вътрешен монтаж и водоустойчиви, предназначени за използване на открито и вода, клас на защита - IP. За лесна настройка някои LED ивици са снабдени със самозалепващ се филм.

Предимства и недостатъци

• Компактни размери и пластмасова структура, позволяващи на лентата да вземе желаната форма.
• Изключване на прегряването, което е важно при осветлението на окачени тавани и други повърхности, които са чувствителни към температурата.
• Възможност за получаване на избрания цвят чрез коригиране на комбинацията от цветови комбинации.
• Лесно инсталиране, наличието на двустранна лента не изисква никакво усилие за инсталиране.
• Дълго време на експлоатация, значително надвишаващо продължителността на използване на традиционните лампи с нажежаема жичка.
• Многобройни възможности за използване.
• Икономично използване на електроенергия, която не се изразходва за отопление.
• Безопасност - този източник на светлина не съдържа вредни газове и примеси, няма пулсиране.

Основният недостатък на LED осветлението е неговата висока цена, за да се създаде пълноценно основно осветление ще изисква големи разходи. Това причинява използването на ленти като допълнително или декоративно таванно осветление.

Избор на захранване

За работата на светодиодната лента се изисква източник на постоянен ток, така че връзката с обществената мрежа се изключва. Необходимо е да се инсталира устройство, което преобразува променлив ток в постоянен ток с напрежение 12 или 24 волта. За да изберете правилно захранването, трябва да изчислите мощността му. За изчисление стойността на мощността от 1 метър лента, общото количество на използваното осветително устройство и коефициентът на безопасност се вземат. Например, SMD 3014 6 метра дължина - 24? 6? 1.15 = 165.6 W - мощност стойност за захранване. Работното напрежение на лентата е указано от производителя.

Ако използвате няколко ленти, можете да направите общо захранване, но поради голямата мощност на такова устройство ще има значителен размер и ще има затруднения със скритото му разположение. По-удобно е всяка лента за осветление да избере отделен източник на енергия. Когато мислите за това как да свържете LED лентата към захранването, изберете паралелната верига. Ако свържете касетата последователно, дистанционните диоди ще получат по-малко напрежение и ще бъдат слаби.

Свързването на RGB лента изисква включване в контролната верига. Ако свържете директно с електрозахранването, лентата ще светне, но цветът няма да се промени. За свързване има четири проводника, а на клемите на контролера с цветово обозначение:

• Б - синьо.
• G е зелен.
• R е червено.

За четвъртия проводник терминалът се обозначава с напрежение 12 или 24 V. След свързване към лентата с LED, контролерът е свързан към захранването.

LED лентата може да се състои само от светодиоди със същия цвят. В този случай от контролера не се изисква да го свързва.

Етапи на инсталиране

Работата започва с рязане на ленти от желаната дължина, че е необходимо да се уверите, че кройката приет от специална маркировка. Съединение лента части могат да се извършват по два начина: използването на специални съединители или LED запояване. Съберете верига, с помощта на конекторите може да бъде лесно и бързо достатъчно, за да сложи достатъчно лента върху подложка и затворете капака. Този механичен метод не изисква никакви умения, но подробности за цената е доста висока, ако имате нужда от повече връзки, то значително ще увеличи разходите за покритие.

Най-лесното захранване има два терминала, единият от които плюс другият - минус, при свързване към контролера е важно да не ги бъркате, в противен случай устройството ще се срине. След монтажа на цялата верига, той се свързва към мрежата през входа на захранващия блок. Ако LED лентата работи правилно, тя може да бъде фиксирана на избраното място.

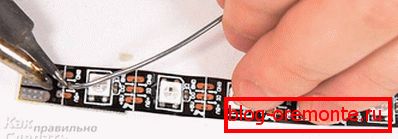

Ако се налага да съединитете краищата на лентата без конектор, използвайте спойка с ниска мощност. На контактните зони на свързаните коловози се полага слой от спойка и защитният филм трябва да бъде свален от основата на лентата. След това двете части се подреждат една върху друга и се загряват с спойка, докато спойката се разтвори.

Не правете дължината на светодиодната лента повече от пет метра, защото светодиодите в края на лентата няма да свети с пълен капацитет.

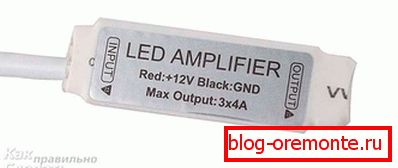

Ако трябва да свържете няколко цветни ленти, е инсталиран усилвател. Това устройство се намира зад първата LED лента, а втората е свързана към нея. В тази схема се използват един контролер и два източника на захранване. Едноцветната LED лента има само два проводника за свързване към захранването: червен означава плюс, а синьо означава минус.

Връзката се извършва механично или чрез запояване. За да направите това, краищата на проводниците се почистват от изолацията и консервират. Към контактните части на лентата се прилага и слой спойка. Прилагайки окабеляването към контактите, те се докосват последователно с поялник. Въпреки ниското напрежение, голите краища трябва да бъдат увити с изолационна лента. Между лентата и захранващия блок може да се монтира димер за регулиране на светлинния поток.

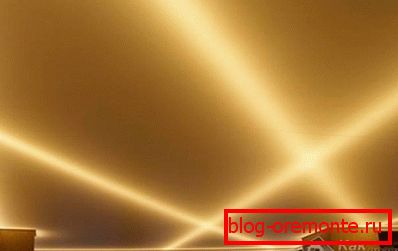

Инсталирането на LED тавана светлина се извършва на чиста и обезмаслена повърхност. Само при спазване на това условие осигурете надеждно закрепване на осветителното устройство.

Най-новите модели на LED панделки се предлагат с пълен набор от всичко необходимо за свързване - захранващо устройство, което има защита срещу неправилна полярност и контролер.

Видео

В този видеоклип ще видите как LED светодиодната лента е монтирана на сайта:

В този видеоклип ще видите как да свържете LED лентата към захранването и как да настроите яркостта на светлината и да промените цвета на фоновото осветление:
