Слънчеви батерии със собствени ръце

Много хора се интересуват от това как да превърнат слънчевата енергия в електричество. Алтернативните източници на енергия винаги са заемали умовете на хората, и дори днес всеки може да получи енергията на слънцето. В статията ще ви разкажем как самостоятелно да произвеждаме панелни конвертори от импровизирани инструменти (у дома), ще дадем стъпка по стъпка инструкции за сглобяване на структурата.

Как работи

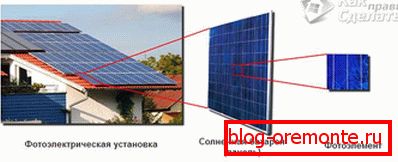

Алтернативен енергиен източник е генераторът, действащ въз основа на фотоелектричния ефект. Тя ви позволява да конвертирате енергията на слънцето в електричество. Как да стигнем до силиконовите пластини, които са съставни части на слънчевата батерия, фотоните на светлината излъчват електрони от последните орбити на всеки силициев атом. По този начин е възможно да се получи голям брой свободни електрони, които образуват електрически ток.

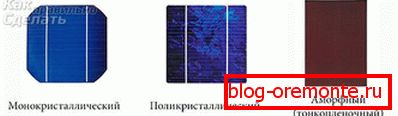

Преди да започнете производството на слънчев панел, трябва да изберете модулите на преобразувателя, които ще бъдат използвани: монокристални, поликристални или аморфни. Най-достъпните са първите и вторите опции. За да изберете подходящите елементи, трябва да знаете техните точни характеристики:

1. Поликристалните плочи със силиций дават доста ниска ефективност - не повече от 8-9%. Въпреки това, те се отличават благоприятно, че могат да работят дори и при облачно време или облаци.
2. Монокристалните пластини генерират около 13-14% ефективност, но всяко облачност, да не говорим за облачно време, значително намалява мощността на батерия, сглобена от такива плочи.

Двата вида плочи имат дълъг живот - от 20 до 40 години.

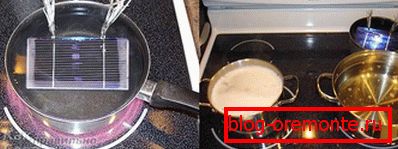

Чрез закупуване на силиконови пластини за самосглобяване е възможно да се вземат елементи с малки дефекти - т.нар. Модули тип Б. Някои компоненти на плочите могат да бъдат заменени, като по този начин събират батерията за много по-малко пари.

Проектиране на слънчева батерия

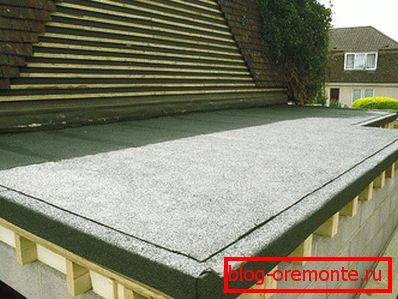

Когато планирате поставянето на датчиците, трябва да изберете местоположението на инсталацията, така че да е разположено под ъгъл, като лъчите на слънцето са повече или по-малко перпендикулярни. Идеалният начин е да поставите батериите така, че да могат да се регулират ъглите на наклона им. Те трябва да се намират на най-осветената страна на обекта, а колкото по-високо, толкова по-добре - например, на покрива на къщата. Въпреки това, не всички покриви могат да издържат на тежестта на пълна соларна батерия, така че в някои случаи се препоръчва да се инсталират специални носещи стойки за преобразуватели.

Необходимият ъгъл, под който трябва да се разполага батерията, може да се изчисли въз основа на географското местоположение на обекта, както и на нивото на слънцестоене в района.

Материали за производство

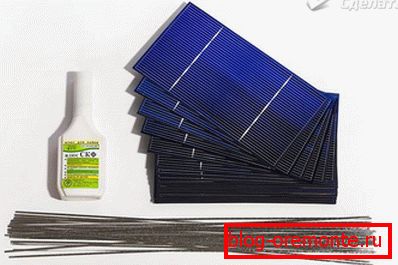

Ще ви трябва:

• модули преобразователи B-типа,
• алуминиеви ъгли или готови рамки за бъдеща батерия,
• защитно покритие за модули.

Подкрепа рамки могат да бъдат направени сами, като използвате алуминиеви рамки, или можете да си купите готови, различни по размер.

Защитно покритие за слънчеви панели може да отсъства, но може да бъде:

• стъкло,
• поликарбонат,
• оргстъкло,
• плексиглас.

По принцип всички защитни покрития могат да се използват без големи загуби на енергия, които се преобразуват, но плексиглас преминава лъчи по-лошо от всички изброени материали.

Монтаж

Размерът на рамката на слънчевата клетка зависи от това колко модула ще бъдат използвани. При планиране на подреждането на елементите е необходимо да оставите между модулите разстояние от 3-5 мм, за да компенсирате възможните промени в размерите поради температурни промени.

• След като изчислихме данните и получихме необходимите размери, възможно е да започнем инсталирането на рамката. Ако използвате готови рамки, просто трябва да изберете модулите, които ги запълват напълно. Алуминиевите ъгли позволяват създаването на батерия от всякакъв размер.

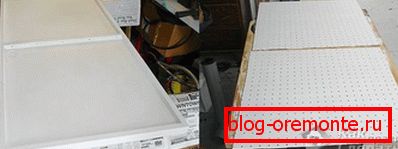

• Рамката от алуминиевите ъгли е сглобена с помощта на скрепителни елементи. От вътрешната страна на рамката се полага силиконов уплътнител. Нанесете внимателно, без да изпуснете нито един милиметър - това зависи пряко от живота на батерията.
• След това в рамката се поставя панел от избрания защитен материал. Препоръчва се материалът да се фиксира върху рамката с помощта на хардуер. За това ви трябва винтове и отвертка. В края на работата стъклото или неговият аналог трябва да бъдат почистени от прах и отломки.

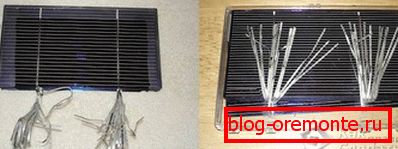

• Закупените модули могат или да съдържат вече запоени контакти, или не. Във всеки случай се препоръчва да се направи запояване от нулата, т.е. три пъти - за по-голяма надеждност - използвайки спойка и киселина за запояване или да се разхождате с поялника за запоени вече направени.

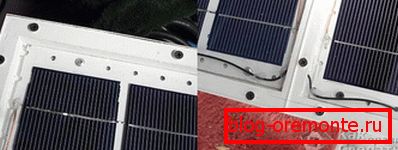

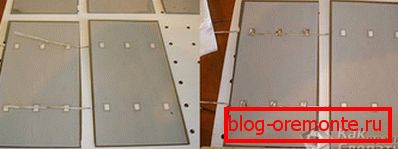

• Слънчевата батерия може да се монтира директно върху подготвената рамка или първо върху маркирания картон. Поставяйки елементите на стъклото по необходимия начин, трябва да ги свържете с запояване: от едната страна на коловоза, водеща тока с знак плюс; от друга страна - с знак минус. Контактите на последните елементи трябва да бъдат изведени до широк среден проводник, т. Нар. Шина.

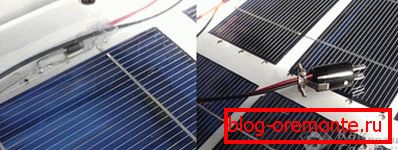

Специалистите препоръчват да инсталирате терминал с "средна" точка. Поставянето на бобина диод върху него няма да позволи на акумулатора да бъде изтощен през нощта или облачно време.

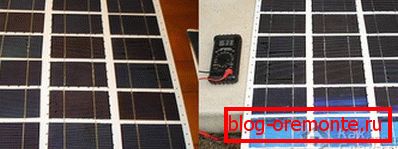

• След края на запояване е необходимо да се провери работата и внимателно да се елиминират всички проблеми, уверете се, че панелът работи.

Крайният етап на работа ще бъде уплътняването на панелите, произведени с помощта на специален еластичен уплътнител. Всички свързани модули са изцяло покрити от тази смес. След пълното му сушене трябва да поставите втория панел от защитен материал и да поставите произведения източник на алтернативна енергия в желания ъгъл на планираното място.

Видео

Пълни видео инструкции за направата на слънчева батерия за дома:
