Автоматични врати с отдалечено отваряне - всички тайни за

Техническите новости стават все по-гъсти в живота ни и ако по-ранните автоматични порти бяха любопитство и показател за състоянието, сега повечето хора могат да си ги позволят. От моя опит мога да кажа, че разходите за инсталирането на системата често представляват впечатляваща част от общите разходи и ако отделите малко време и разберете всички характеристики на инсталацията, можете да спестите десетки хиляди рубли.

Внимателно прочетете статията и ще разберете тази тема по-добре от 90% от хората.

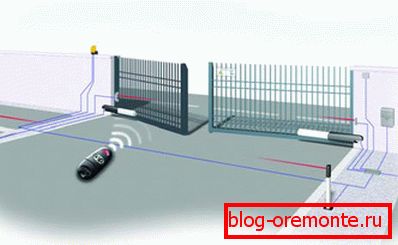

Системата работи с дистанционното управление, което е много удобно

Изграждане на структура

Само забележете - ще разгледам опцията за люлка, тъй като от всички възможни е най-надеждната и издръжлива (при условие, че се използват качествени компоненти и инсталацията е правилна). И тази опция е по-подходяща за входни системи, поне аз говоря за моя опит, работещ с такива проекти. Мисля, че автоматичните гаражни врати с дистанционно отваряне се извършват по подобен начин, защото по отношение на компонентите те са еднакви и в двата случая.

Избиране на конкретна опция

Ако смятате, че можете просто да пуснете специализирана фирма и да купите комплект автомати за портата, тогава вие сте много объркани. Има много опции, които се различават по техните характеристики, и за да изберете оптималното решение, трябва да имате предвид няколко основни фактора:

Важно! Искам да говоря повече за натоварването от вятъра и изчисляването на този показател. Например, порта с размер 2 х 3 метра има площ от 6 м 2, ние вземаме средно натоварване за повечето региони от 50 кг / м и ние получаваме 300 кг, теглото на листа се добавя, да речем 100 кг и евентуално 400 кг. Препоръчвам този резултат да бъде умножен по 2, се оказа 800 кг - този вид автоматизация е гарантирано да служи дълго време и без проблеми ще издържи на всички товари.

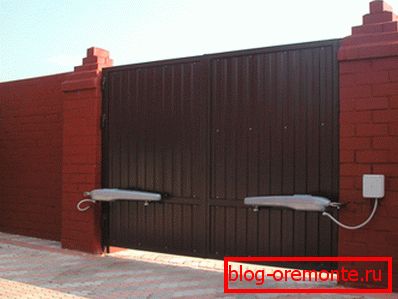

Винаги купувайте оборудване с граница на безопасност, то ще издържи дори и най-силния вятър

Също така трябва да решите какъв вид строителство има, има две основни опции:

• Структура на лостовете се състоят от два елемента, свързани чрез панта, които отварят - затварят вратата чрез огъване или отпускане на лостовете. Тази опция може да бъде отлична опция за тези, които имат полюс, разположен на разстояние от подпорите на портата, защото лостът може да бъде прикрепен на 20-40 см от ръба на листа. Това решение е доста надеждно, но се използва рядко с оглед на значителните разходи;

В снимката: опциите на лоста са незаменими, когато са закрепени върху каменни колони

• Линейни или, както се наричат, червейни структури Те работят за сметка на пръта, който се задвижва от червей. Това е най-разпространеният и популярен вариант, който се отличава с лекота на инсталиране и демократична стойност. Но понякога, за да се гарантира надеждността на тежките порти с голям размер, трябва да поставите два елемента, това е свързано с допълнителни разходи, но ще бъдете спокойни за силата на системата.

Сертифицираната версия е най-доброто решение за големи порти

Подготвителен етап

Ще разберем какво е необходимо да се работи, първо ще изброя необходимите компоненти на дизайна на портата:

• Здрави полюси, които ще държат тежестта на вратите и върху които ще бъдат прикрепени автоматичните устройства. Разбира се, можете да направите опция, при която опората на вратата няма да бъде мястото за закрепване на скобите, но те ще бъдат фиксирани върху каменни или тухлени стълбове, всичко зависи от характеристиките на вашата входна структура. Най-важното е силата на елементите, те не трябва да бъдат деформирани при никакви обстоятелства;
• Панти за отваряне и затваряне на клапите. Силно препоръчвам да изберете най-добрата възможна и надеждна опция, най-добре ако се намирате на лагери, тъй като този тип продукти осигурява максимално лесно движение и позволява да се сведе до минимум натоварването на системата за отваряне, като по този начин удължи срока на експлоатация;

В завесите трябва да има смазвач, чрез който да добавите смазка

• Портите за портата също трябва да бъдат надеждни, няма да се занимавам подробно с този аспект, само ще отбележа следното: най-важното е силната рамка. За облицовката е по-добре да се използват леки листови материали, изглеждат привлекателни и в същото време тежат малко, което намалява натоварването на системата;
• За да се гарантира, че вратите винаги се намират в определено положение и в затворено състояние, деформационните товари са минимални, се използват ограничения. Те се поставят в средата на кръстопътя на листовете и отстрани. Важно е да настроите елементите така, че да не пречат на работата и същевременно да ограничават движението на вратите при отваряне и затваряне;

Спиранията определят обхвата, в който могат да се придвижат клапите, като по този начин се предотвратява деформацията на скобите

• Дръжки са необходими, ако трябва да отворите портата ръчно, ако има прекъсване на захранването. Болтът ви позволява да затворите портата отвътре, като не я отваряте по никакъв начин. Тези елементи са по избор, но е желателно, ако са налице в дизайна.

Сега ще разберем какво е необходимо от автоматичната част, най-често всички необходими се продават в комплекта, но все пак ще ви кажа какво трябва да се включи в един добър комплект, тъй като понякога продавачите предлагат непълни списъци и ще трябва да си купите това, което трябваше да бъде априори Наличност:

• Две или четири диска, те са различни и могат да бъдат дясна ръка и левичари. При покупката е по-добре да проверите тези елементи, като лично имах ситуация, когато на кутия имаше неточна маркировка и в резултат се оказа, че за нас са продадени две дясно задвижвания и е необходимо да отидем в магазин за 50 км и това са разходи за време и средства;

Колкото по-широк е листата, толкова по-дълги дискове са необходими, помнете това

• Устройството за управление се изпълнява във водонепропусклива кутия и има трансформатор и основен борд;
• За управление се използва цял набор от елементи: специална порта за дистанционно управление (номерът трябва да бъде същият като броя на автомобилите, преминаващи през портата), фотоклетки, приемник и предавател на сигнали;

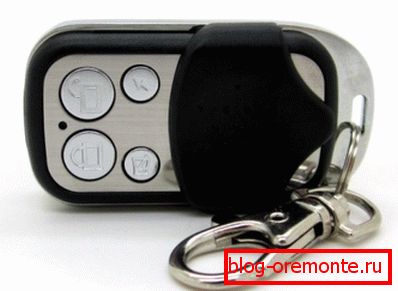

Модерните системи са оборудвани с компактни конзоли, с помощта на които дистанционното управление

• Закрепващите елементи за системата също трябва да бъдат включени в комплекта, трябва да има и плочи, тъй като тяхното монтиране няма да причини затруднения.

работния процес

Ще говоря за основните изисквания за проектиране, спазването на което ще гарантира отличната работа на автоматичните порти.

Да започнем с преглед на строителните работи:

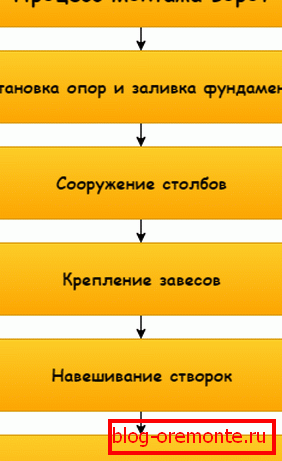

Процесът е същият като при конвенционалните порти

• Първо трябва да поставите метални стълбове, за това можете да използвате или профилна тръба, или два канала, заварени един с друг. Най-важното е да се щанцоват изцяло опорите, дълбочината на полагането им да е поне един и половина метра, за да се осигури граница на безопасност и да се изключи наклонът на колоните под тежестта на клапаните и натоварването от вятъра;
• Едно отлично решение е да се закрепи металната колона с тухли, докато специални закрепващи плочи могат да бъдат заварени на места, където са закрепени пантите и конзолите, което значително опростява работата. По-долу е даден пример, важно е да се изчисли правилно местоположението на елементите, можете също да покажете оградата за оградата, всъщност е много удобно;

Плочи извън стълба правят процеса на инсталиране на порта много по-лесно

• Плъзгащите врати са шарнирно окачени и за тях са необходими повишените изисквания в автоматичните системи. Колкото по-лесно се движи структурата и по-гладко ще бъдат вратите, толкова по-малко натоварване ще се упражнява върху задвижванията по време на работа. Ето защо трябва да изложите завесата особено внимателно, най-често използвано за няколко елемента, ако имате нужда от три цикъла, по-добре е да инструктирате работата на специалистите;

Ако веригите са заварени, важно е да ги изложите много точно

• След всичко това можете да започнете да окачите вратите, те са инсталирани върху пантите, след което е проверена работата на конструкцията, при отваряне и затваряне нищо не трябва да пречи на вратата. При дървени конструкции пантите се завинтват към повърхността и е също толкова важно точно да се позиционира портата;
• След това трябва да определите местоположението на спирачките, което ще ограничи движението на портата, е важно да ги закрепите сигурно, така че при спешни случаи, например с вятъра, те да не позволяват на вратите да излязат, това ще предотврати счупването на скобите.

Ограничителите трябва да бъдат изложени много точно

Важно! Само когато вратата е напълно изложена, можете да продължите с инсталирането на автоматизация, не е нужно да вършите работата едновременно, тъй като това е изпълнено с проблеми и лоша инсталация.

Монтирането на автоматична система за отваряне на врати се състои от няколко етапа:

• На първо място, устройствата са инсталирани, е много важно да ги закрепите безопасно върху стълбовете и да ги поставите прави. Най-често в комплекта са пластините, които са прикрепени към повърхността и които са много лесно фиксирани след това. Много е важно да се запознаете с инструкцията предварително, трябва да е на руски с разбираеми и подробни схеми, които ясно показват най-важните етапи;
• Много е важно да се провежда компетентно и правилно полагане на жици, тъй като те отиват към всички елементи на системата. Най-лесният начин е да ги скриете под земята в гофрирана тръба, а колкото за стълбовете, идеално е да прокарате телта вътре, когато се издигнат, ако това не стане, можете да задълбочите един от зиданите шевове и да поставите кабела там. Подробната схема е показана по-долу, няма нищо сложно в нея, най-важното е да се направи всичко спретнато;

Използвайте проводници с надеждна изолация

• След това се монтират всички останали части - фотоклетки отвън и отвътре, контролния блок, ключа за аварийно отваряне и фар, който ще предупреди другите при отварянето и затварянето на портата. Ако правилно разделяте кабела, просто трябва да свържете всеки елемент и да го оправите, всичко е съвсем просто и разбираемо;

За да не издърпате жиците, има смисъл да разполагате с контролния блок близо до един от задвижванията

• Последната стъпка е да свържете системата към електрическата мрежа и да проверите работата на системата. Необходимо е да проверите не само дистанционното, но и аварийното отваряне, за да се уверите, че всичко работи според очакванията.

Това е всичко, което трябва да знаете за работи по инсталирането на люлеещи се структури. Струва си да се каже, че опциите за валцуване са още по-лесни за изпълнение, но те имат два значителни недостатъка: имате нужда от много свободно място за прибиращата се врата и цената на системата е много по-висока.

Искам да дам няколко препоръки относно избора на качествени дизайни:

• По-добре е да се придобият надеждни западни опции, които често са от италиански или немски произход. Повечето компании не ги държат на склад, така че ще трябва да изчакате доставката в рамките на 1-2 седмици. Що се отнася до разходите, тя започва от 200 000 на брой и зависи от характеристиките на оборудването;
• Китайските опции струват от 50 000 на брой, но надеждността на тези опции оставя много да се желае. Решението е ваше, но аз лично считам, че подобни системи трябва да бъдат качествени и надеждни;
• Що се отнася до марките, със сигурност ще ви препоръчам няколко компании, които отдавна са ангажирани в производството на такова оборудване и предлагат качествени продукти. Тази фирма "Дойде", "Ница", "Хорман", "FAAC", "Marantec".

Компанията "Дойде" - водещата в производството на автоматизация за портата

заключение

Не мислете, че работата по инсталирането на автоматизация на портите е извън вашите сили, препоръките от този преглед плюс инструкциите на производителя ще ви помогнат да разберете всички важни нюанси. Видеоклипът в тази статия ясно ще покаже процеса и ако имате някакви въпроси, ги запишете в коментарите по-долу.
