Електромагнитна брава за вграждане: избор и монтаж

09-01-2017

Ограда

Изборът на устройства за защита на собствеността ви от нежелани гости е целесъобразно да се разгледа такава възможност като магнитна брава на портата. Такива заключващи системи най-често се монтират на метални врати на входа, но са подходящи и за портите на селска къща.

По-долу описваме устройството за електромагнитна запек и също така даваме някои съвети относно неговата самоинсталация.

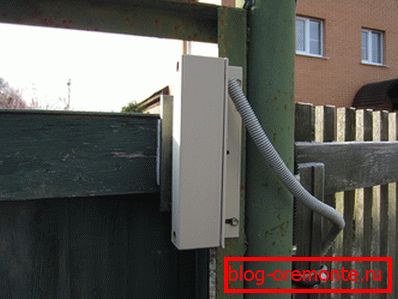

Вградена врата с магнитно заключващо устройство

Обща информация за магнитните брави

Принцип на проектиране и експлоатация

Всички електромагнитни брави на вградената работа съгласно същия принцип:

Основата на устройството е електромагнитна намотка със стоманена сърцевина, която генерира магнитно поле.
Върху върха на вградената рамка е монтирана серпентина със сърцевина и е свързана с мониториращо устройство.
Когато напрежението е приложено към магнита, реципрочната метална пластина, прикрепена към вградената порта, е привлечена. Най-често се използва неръждаема стомана с антикорозионно покритие от никел или хром за производството на ленти.

Завършване на най-простия модел

По дизайн магнитният запек е разделен на две големи групи:

ограничителна Това е най-често срещаното разнообразие. Това са тези структури, които могат да бъдат инсталирани на вградени в огради в частни домакинства, както и на други места (например гаражна брава с порти могат да бъдат оборудвани със заключваща брава). За подобряване на безопасността е възможно да се монтира комплекс от няколко устройства, които държат устройството около периметъра на вградения.
срязване – более сложные модели. В этих замках магнит обеспечивает не удержание открывающейся створки, а фиксацию язычка замка. срязване устройства являются врезными, и потому использование их при оборудовании ворот в заборах несколько ограничено.

Shift модел

Както задържащите, така и срязващите структури в повечето случаи се обозначават с индекс "ML", след което се изписва тирето чрез тирето, обозначаващо усилието за отваряне на ключалката в килограми. Например, модел ML-100 означава, че за отварянето на ключалката е необходимо да се положат усилия за отделяне на поне 100 кг.

"Силата" на замъка е един от решаващите фактори при избора му. За порта ще бъде достатъчно да се инсталира устройство с отцепило 150-200 кг.

Предимства на ЕМ-запек

Конструкциите от този тип са популярни по няколко причини:

Те са просто монтирани и свързани, и се отличават с нетърпение и лекота на поддръжка по време на работа.
Надеждността на тези схеми е много висока и като ключалка на портата или портата те са в състояние да се справят с техните задължения.
Опростеността на управлението на устройствата е още едно безспорно плюс. Ако инсталирате отдалечена система за отваряне (неговата достатъчно висока цена е повече от компенсирана с удобство), тогава можете да осигурите достъп до вашата територия, без да напускате дома си.

Има само един значителен недостатък, но в някои ситуации той може да бъде критичен. Фактът е, че електромагнитната ключалка за портата се нуждае от електричество и ако има чести прекъсвания на електрозахранването във вашето населено място, струва си да инсталирате дублираща брава върху портата.

Самосглобяване

Инсталирайте устройството

Обикновено производителите на електромагнитни заключващи устройства им предоставят достатъчно подробни инструкции за монтаж и свързване.

Товарната платформа EM-lock се монтира на вграденото просто. Процесът на монтаж се състои в фиксиране на всички елементи от самия вграден елемент и на рамката, както и при свързването на електрическите компоненти към една система.

Ето една инструкция, на която почти всеки от нас може да инсталира заключването със собствените си ръце:

Първо, на рамката на вграденото укрепваме основната част на замъка, За да направите това, в металната рамка пробиване дупки, в които с помощта на винтове фиксират устройството.

Схема за монтаж

Съвет! Дупките трябва да бъдат по-малки от диаметъра на металния скрепер - за да гарантираме по-голяма надеждност на фиксирането.

После, на вградената врата, поправяме доставената плоча. Колкото по-надеждна придаваме "отговор" - толкова по-ефективно ще бъде затворен затворът.
Следващата част от нашата работа е инсталирането на читател. Четецът може да се монтира както на листа, така и на самата ограда. За да се предпази от повреда, проводниците от читателя трябва да преминат през отвора, скрит зад тялото.
Отделно монтирайте контролера за достъп. Този детайл на дизайна отговаря за разпознаването на сигнали от карти или ключове и автоматично изключва захранването на магнитната система при отваряне на крилото.
От вътрешната страна на вградения плат или самата ограда е инсталиран бутон, който отваря заключването отвътре.

Обърнете внимание! За да се подобри надеждността на елементите за затваряне, експертите препоръчват инсталирането на самата брава и на съединителната част възможно най-близо до ъгъла на листа. Изместването на структурата до центъра на тъканта помага да се намали силата на задържане на вложката.

връзка

Когато основните елементи на структурата са фиксирани, можете да продължите да свързвате ключалката.

За повечето от заключващите модели на пазара, типично е да използвате 12 волта, затова се грижете за кабела, от който се захранва устройството.

Схема на свързване към контролера

Проводниците (те могат да бъдат част от набор от аксесоари и могат да бъдат закупени отделно) са свързани към клемите на ключалката и четеца. Оптимално за използване е кабел тип ВВГ-НГ 2х1.5.
На тези части от вградения, върху които ще дойдат кабелите, закрепваме пластмасовата обвивка за кабела.

Кабелни канали

Проводниците се поставят в корпус, фиксиран и свързан към захранващия кабел.

Съвет! Използването на непрекъсваемо захранване значително ще подобри ефективността на устройството.

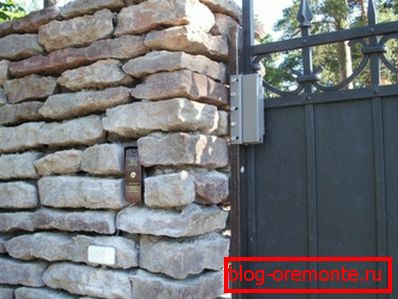

Инсталирано устройство

данни

Лесен за инсталиране и поддръжка, сравнително компактен (това е видно от снимките, цитирани в статията) и надеждните електромагнитни заключващи системи ще послужат като отлична защита за вашия частен дом. Във всеки случай, традиционните heck те превишават много пъти! В видео в тази статия ще намерите допълнителна информация по тази тема.
