Подвижна порта с вграден вал: съвети за производство

13-04-2017

Ограда

Портата от древни времена се смяташе за лицето на собственика на къщата. На тях бяха ръцете на семейството, а силата на материала можеше да издържа дори на обсадата на стенобитните инструменти.

Понастоящем, когато се правят порти със собствените си ръце, специален акцент се поставя върху практичност и способност за автоматизиране на целия процес на работа.

Производство и монтаж

Най-популярният тип порта е наклонен. Те са доста удобни за работа, практични и не заемат много място, когато се отварят. В този случай, ако инсталирате допълнителна метална врата в тях, ще завършите с много удобен дизайн.

Плъзгаща се врата с вграден метален профил

Принцип на действие и изисквания за мястото на инсталацията

Преди всичко, трябва да се отбележи, че вратата с плъзгащия се принцип на отваряне се нуждае от идеално равна повърхност, върху която ще бъдат монтирани водачите. Необходимо е също така да има достатъчно място от двете страни на отвора, така че да има къде да се постави вратата в открито състояние.

Ето защо в малки помещения или с малък периметър се използва гаражна секционна врата с вграден отвор, който не е толкова взискателен за пространство.

Най-често плъзгащите се врати се монтират на завършени скици, които могат да бъдат закупени отделно в строителните магазини или подредени. В същото време към тях се добавя двигател, способен да осигури гладко отваряне и понякога редуктор, за да се намали броят на оборотите.

Някои предпочитат да инсталират специални системи за захранване, като използват дистанционни управления или скрити контролни елементи.

Схематичен дизайн с всички допълнителни елементи и автоматични системи за отваряне

Производство на каркас

Един от най-сериозните проблеми при експлоатацията на този тип порта е високата вероятност за несъответствие, тъй като голямо количество метал трябва да се задържа от минимално количество метални рамки, така че да не се натовари цялата структура.

Въз основа на изчисления на твърдост и практически опит, с ширина от 4 м, най-добре е да се използва профилна тръба от 50x50.
За начало е необходимо да заваряте рамката, която ще има параметрите на портата. В същото време някои майстори предпочитат да ги направят под формата на половин равностранен трапец за по-голяма надеждност. Ъглите на този дизайн ще бъдат в затворено състояние, за да служат като допълнителна армировка, зад надеждна стена.
След това трябва да поставите в рамката усилватели. В този случай инструкцията за инсталиране предполага, че вратата трябва да бъде поставена на първо място.

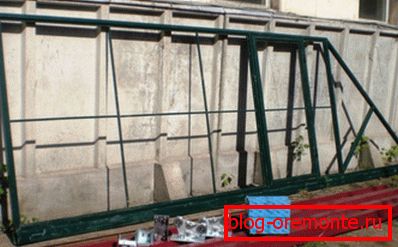

Готов фурнир с монтирани врати и ролки за отваряне

Уинчето не трябва да се поставя централно, но не трябва да се премества твърде близо до ръбовете. Ето защо, първите заваръчни тръби към рамката, които я преобразуват от трапец в два триъгълника и един правоъгълник. В този случай те ще бъдат краищата на самите порти.
Вратата е поставена на един метър от една от тези тръби. Широчината му е от 800 до 1000 мм, като използва същия материал, както при самата рамка. В същото време неговите размери се изолират отделно, заварявайки метала до периметъра на конструкцията.
По този начин се оказва, че остава да се укрепят само 2 метра от портата, която се прави с профилни тръби, заваряващи ги под формата на кръст или решетка.

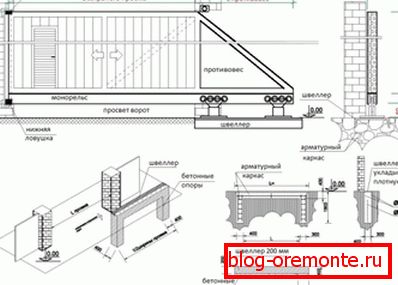

Вариант на чертежа с някои размери и допуски

След това е необходимо пантите да се монтират върху вградената. Обикновено цената на тези устройства не е много висока, затова изберете надеждни и качествени части, а не спестявайте материала. Те трябва да бъдат поставени по такъв начин, че вратата да се отваря навътре, без да се пречи на нормалното функциониране на портата.
След това цялата структура се третира с неутрализатор на ръжда и се грундира.

Съвет! Преди да започнете да правите, трябва да нарисувате рисунка. Работата по него ще бъде по-лесно и ще спаси капитана от възможността да направи грешка в инсталацията.

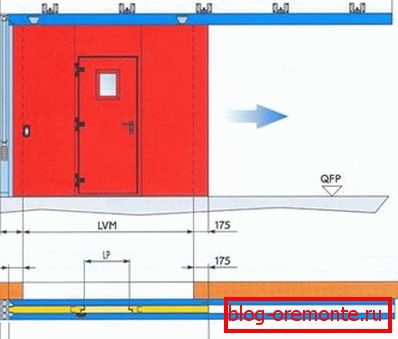

Оформлението на всички елементи с основните размери

Монтаж на подвижни и закрепващи елементи

Този процес е основният и от него зависи надеждността на целия дизайн и функционалност на елементите за отваряне.

На първо място, трябва да се отбележи, че за по-голяма трайност и увеличаване на експлоатационния период е необходимо да се използват фабрично подвижни елементи, които трябва да бъдат монтирани върху завършената конструкция.
Обикновено във всеки пакет има инструкция, която подробно описва как функционира конкретният модел. Все пак трябва да се направи специална рамка за него.

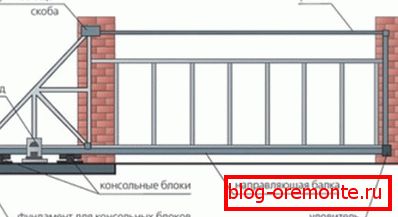

Типична схема на монтаж на движещи се елементи върху портата

Първо, трябва да заварявате рамката по дължината на портата. Тя се закрепва със специален фиксиращ материал под формата на анкерни болтове или подсилени дюбели за удари от вътрешната страна на оградата, откъм страната, в която ще се отвори вратата.
Като ръб на скованост в рамката, можете да заварявате допълнителна напречна греда диагонално, но така, че да не пречи на отварящото устройство.
На тази рамка трябва да се монтират подвижни елементи от фабричната продукция в съответствие с ръководството за експлоатация. Те трябва да монтират гръбнака на вратата и да вмъкнат рамката на вратата в нея.
След това инсталирайте двигателя и контролните елементи, като скриете проводниците в огнеупорни гофрирани маркучи.

Съвет! Когато отворите портата, цялата структура се превръща в доста нестабилно устройство. В същото време портата, отворена в тях, може значително да отслаби вече нестабилната позиция, отслабвайки всички подвижни елементи, съкращавайки периода на тяхната работа. Поради това се препоръчва да се инсталира специален контролер на вратата, който не позволява автоматично да работи, когато състоянието е отворено.

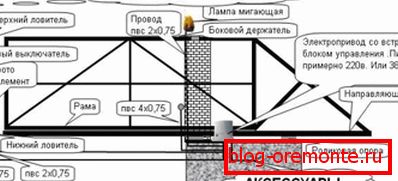

Поставяне на всички елементи на електрическата система за отваряне

Профилиран лист

Допълнителното производство на плъзгащи се врати е за монтиране на метални профили върху рамката. В този случай обикновено се използва материал с дебелина 3 мм, което прави възможно създаването на доста силна и надеждна рамка.

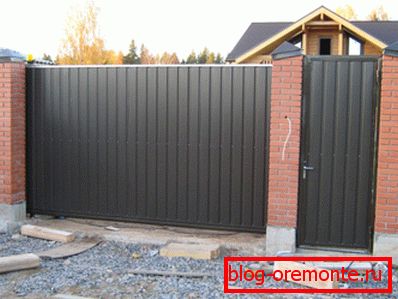

Типичен метален профил за огради

Отделно, заслужава да се отбележи фактът, че има голям брой разновидности на този профил. В магазините за строителни материали можете да намерите дори специални листове, предназначени специално за порти и огради. Те се отличават със специален вид профилиране и антикорозионно покритие.

Съществуват и видове този материал, върху които се прилагат различни изображения и дори снимки. В същото време качеството на такава рисунка е толкова голямо, че на практика не изгаря на слънце и толерира различни атмосферни влияния добре.

Фиксирайте този лист върху рамката със специални винтове с анти-усукване или болтове. Шапките на такъв закопчаващ материал обикновено се избират за цвета на повърхността на металния профил, а понякога просто боядисват.

Съвет! Най-добре е да изберете метален профил с отпечатано изображение. Тя не само ще изглежда добре на портата, но и ще служи като допълнителна защита. В същото време цената на такъв материал не е много по-скъпа от обикновения метал за оформяне на ограда.

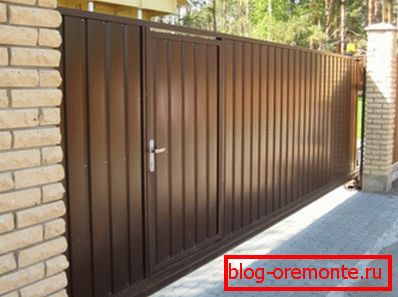

Метален профил с отпечатано изображение

заключение

Ако разгледате видеоклипа в тази статия, можете със сигурност да обобщите, че производството на плъзгащи се врати е доста прост процес. Въпреки това, тя изисква строго спазване на правилата за инсталиране и инструкциите към елементите за отваряне. Също така е необходимо да се има предвид, че специалните умения и инструменти, които позволяват работа с метал, ще бъдат необходими за извършване на работата.
