Единичен покрив със собствени ръце - инструкция стъпка по

Един покрив е най-простият тип покрив в устройството. В него няма сложни елементи, той е монтиран върху носещи стени, които имат различни височини.

Обикновено такъв покрив се използва при изграждането на селскостопански постройки: гаражи, бани, веранди, навеси, но често се случва и в строителството на частни къщи и вили. Така че, нека разберем как един и същи покрив се прави със собствените си ръце стъпка по стъпка.

Първата стъпка в конструкцията е да се определи ъгъла на наклона. Наклонът на покрива на къщата ще зависи преди всичко от какъв вид покривен материал ще го покриете. За покрив от седалки, направен от велпапе, оптималният ъгъл на накланяне е 20 градуса, а минималният наклон е 8 градуса.

Ако се направи по-малко, покривът просто може да попадне под тежестта на снега през зимата или пролетта, което е особено важно за регионите на Сибир. При металните плочки минималният градиент се повишава до 25 градуса. С изграждането на шисти покрив от шисти, тази цифра се покачва с още 10, и вече е 35 градуса. За остъкления покрив минималният ъгъл на наклон е от 18 до 35 градуса.

След определяне на ъгъла на покрива на седалката, повдигнете фасадната стена спрямо задната стена до желаната височина, за да получите необходимата степен, затова ще трябва да се позовем на някои тригонометрични формули.

Как да изчислим един покрив

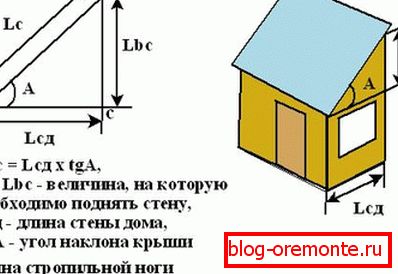

За да илюстрираме изчислението на едноетажния покрив, ние даваме следната фигура:

tgA и sinA се намират от следната таблица:

Създаване на проект

Въпреки простотата на строежа, преди да се направи къща с един покрив, те съставят проекта. Знаейки необходимия ъгъл на наклона, разчитайте колко стени трябва да се издигнат над други с помощта на прости тригонометрични формули.

Даваме пример за изчисляване на височината на издигането на фасадната стена Lbc и дължината на гредите Lc за къщата, чиято дължина на стената е Lcd = 5 m, а ъгълът на наклона на покрива на седалката е A = 25 градуса.

• Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,чщ = 2,35 м.
• Определете дължината на крадеца Lc = 2.35 / 0.42 = 5.6 m.

Също така, не забравяйте да добавите към дължината на крака на кофата дължината на задните и предните надвеси, които ще предпазят къщата от валежите. Дължината на стрехите е 0,5 метра, можете да вземете повече, но не по-малко. Общо, трябва да добавите още 1 метър. Така че получаваме: Lc = 5.6 m + 1 m = 6.6 m. Това завършва изчислението и можете да продължите нататък.

Конструкция и устройство

Еднопосочният покрив се счита за най-простият тип покрив, има две подпорни точки, две много високи стени, разликата във височините се определя от наклона на кънките. Състои се от:

1. Рафтинг система. Това е набор от носещи елементи, поддържащи покривните наклони. Повече подробности за това ще научим в един от следващите параграфи.
2. Фронтоните. Така се наричат ​​участъците от стената под формата на правоъгълен триъгълник, ограничени от склонове и корниз. В периферията на покривите се издигат фронтони от същия материал като главните стени, така че тук няма ясно разделение.
3. Надвес. Това е изпъкналата част на крака на носача, носена отвъд периметъра на конструкцията. Навесът предпазва стените от мокри по време на дъжд.
4. Покривни материали. Те покриват решетките на едноетажен покрив. Трайното модерно покритие служи като щит срещу атмосферните валежи.
5. Изолация. Ако това се изисква от задачите, поверени на конструкцията, се извършва допълнителна изолация на покрива. Разбира се, ние не говорим за плевня или беседка, но вана и гараж няма да повредят качествената изолация.

Структура и характеристики на кофражната система

Кофражната система е изцяло изработена от дърво. Опитните покриватели препоръчват използването на суха иглолистна дървесина, борът перфектно се вписва. Преди да се построи покривен покрив, всички елементи на кофражната система са предварително обработени с антисептично и забавимо пожарогасене. По-добре е да изберете прави дървен материал, без възли и чипове, за да работите с тях много по-лесно. Кофражната система се състои от следните части:

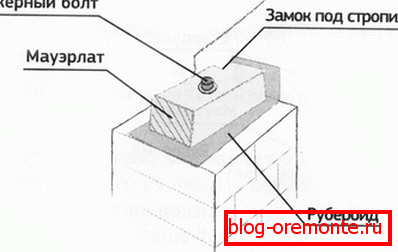

• Mauerlat. Дебел, силен напречен разрез 150х150 мм, действащ като основа, върху който е монтиран еднокрилен покрив. Mauerlat разпределя натоварването от кофражната система, като я предава на основата. Той е фиксиран с горната част на стената към анкерните болтове. Точката на закрепване се изчислява по такъв начин, че да не съвпада със секциите на рамката на краката на ребрата. Не прекалявайте броя на дупките, тъй като те намаляват силата на Mauerlata. Преди фиксирането хидроизолацията на горната част на стената се извършва с помощта на двоен покривен материал.
• Рафтинг крака. Прави, здрави барове, които формират рампи. Те са прикрепени към Mauerlat или към носещите стени. Краищата, които завършват, формират кънки, ако дължината на краката не е достатъчна, създайте удължение с помощта на филе. Разстоянието между опорните елементи се определя, като се взема предвид ширината на покривния материал, обикновено 60-120 cm.
• Решетка. Решетка или твърда основа, която е покрита с покривен материал. Твърдата каса е изработена от шперплат, устойчив на влага, който се използва, ако един покрив е покрит със сифон, покривен материал или одул. Мрежестата щайга е опакована от недъвкави дъски, фиксирани перпендикулярно на гредите.

Видове оребрени системи

Покривът на покрива на стената на къщата прилича на половината от покривало, така че структурата на короната на тези два вида е много подобна. Използвам три разновидности:

• Плъзгащи. Прилага се основно в строителството на дървени трупи. Този дизайн благодарение на долния тип закрепване на плъзгача помага да се компенсира свиването на дървената къща, която понякога достига 15%. Горната част на гредите е фиксирана здраво, а долната - ако е необходимо, се плъзга. Ако инсталацията е извършена правилно, покривът не се деформира през първите години от експлоатацията, когато свиването е особено силно.

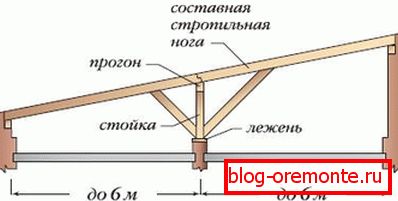

• Naslonnaya. Този тип греди се използва главно в блокови и тухлени конструкции, които имат вътрешни прегради. Крачоните крака почиват не само върху външните стени, но и върху вътрешните стелажи, поемащи част от товара. Най-просто е да се изгради такава система за кофраж. При изграждането на седалков покрив със собствените си ръце, движейки се стъпка по стъпка, дори и начинаещият строител няма да пропусне важните моменти на инсталиране стъпка по стъпка.
• Висящи. Закачените стъпала нямат допълнителни подпори в средата, те лежат само върху външните стени на лагера. Системата за окачване означава изграждането на стени с една височина, наклонът на покрива се поставя от дървена стълба, върху която се намират гредите. Рафтерните ферми се сглобяват на земята, те се привеждат на покрива в готовата форма и се монтират, измерени до нивото.

Процес на монтаж

След като сте проучили конструкцията на седалков покрив, не е трудно да го построите със собствените си ръце стъпка по стъпка. Започнете с изчисляването и покупката на необходимите строителни материали и след това действайте според плана:

1. След като кутията за икономическо строителство е готова, горната част на страничните стени е покрита с Mauerlat. Преди хидроизолация на мястото за монтаж, дълъг пробив отвор за анкерни болтове. Mauerlat се третира с антисептично средство, оставя се да изсъхне и след това се пробива. След това поставете на стената, поставете анкерите и ги затегнете здраво.
2. Триони, предназначени за производството на крачета, определени чрез изчисляване на дължината. Първо поставете външните греди (фронтовата и задната), между тях опънати струни, които служат като водач за монтажа на останалите крака. Колкото по-тежък е покривът, толкова по-стръмни са неговите склонове, толкова повече греди са поставени.
3. Следващият етап - хидроизолационни греди. За да направите това, използвайте хидроизолационен филм, който се продава под формата на ролки. Плочките от филм се закрепват с конструктивен статив по покрива, като се започне от дъното. Лентите не се поставят в ставата, а в припокриване от 10-15 см.
4. Над гредите хидроизолационният филм се фиксира с решетки против четка. Дебелината им от 3-5 см създава вентилационна междина.
5. Закачена щайга. Твърдо, ако покривният материал в ролки не държи формата. Решетка в случай, ако се използва велпапе или метал.
6.  Отговорна фаза - настилка на покривен материал. Как правилно да се внедрява, зависи преди всичко от неговия тип. За фиксиране използвайте специални винтове, доставени с покрива, поцинковани с гумена глава, която се деформира, когато се затегне, предпазва дупката от проникване на влага. Покривният материал също е покрит с припокриване от най-малко 10 см.

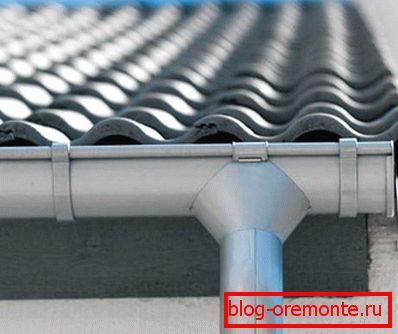

7.  Остава само да се оборудва дренажната система, да се закрепят корнизите и вятърните ребра. При клеми за речното корито се препоръчва да се използва пластмаса, която за разлика от металните не е корозирала и е закрепена директно към вятърната вентила.
8. Mount snegozaderzhateli, предотвратяване на спонтанното спускане на снега. Те са малка корниз, закрепена към долния край на рампата.

Предимства и недостатъци

Както всяко изобретение на човечеството, едноетажният покрив на къщата има заслуги и недостатъци. Плюсите са:

• Наличност, ниска цена на материалите за покрива.
• Лекота на проектиране и бързина на конструкцията.
• Дизайнът и устройството имат добра устойчивост на вятър и валежи.

Но те наричат ​​няколко противника, които другите дизайни нямат:

• Невъзможно е да се оборудват тавански или тавански пространства.
• Ниска степен на топлоизолация.
• Неконвенционален вид.

Накратко, недостатъците на едноетажния покрив произтичат от неговите заслуги. Това, което го прави най-добрият вариант за стопански постройки, прави невъзможно къщата да бъде коронясана. Въпреки това, практичността на този дизайн се доказва от години на верен служба, а за да го направите или не, зависи от вас!

Видео-инструкция

Препоръчваме ви да прегледате подробния видеоклип на инструкцията за това как е построен едноетапният покрив със собствените си ръце стъпка по стъпка с обяснения и съвети.
