Как да си направите таван на покрива със собствените си ръце

Занаятчийски майстор може да направи много грешки при построяването на покрив от типа хип. Причината за това не е дори сложността на дизайна или инсталацията, а неправилното изпълнение на подготвителната дизайнерска работа. Всеки професионален строител знае: да отсече веднъж, трябва да измерите най-малко седем. Следователно, таванския покрив със собствените си ръце се изгражда само въз основа на инженерното изчисление и на изготвения върху него план. Освен това прочетете как да изчислите основните параметри на покрива, изберете напречното сечение на елементите му и извършете качествена инсталация.

Дизайн функции

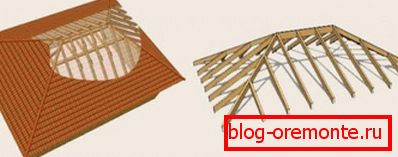

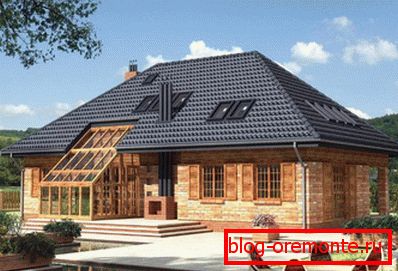

Покривът е един от четирите наклонени типа. Ако погледнете къща с такъв покрив отгоре, формата му ще напомня запечатан плик. Две склонове с по-малка площ под формата на триъгълник се наричат ​​бедрата. И другите две имат трапецовидна форма и по-голям размер. Устройството на покрива на бедрения подтип се състои от следните единици:

1. Това е върха на покрива - линията, която двойките на ребрата формират в точката на кръстовище. Характерната особеност на хребета е, че дължината му е по-малка от дължината на припокрината структура.
2. Valm.Valami нарича триъгълни лъчи, които се намират над крайните стени. Те заменят фронтона и се оформят благодарение на диагоналните и междинните греди.
3. Stingrays. Таванът на тазобедрената покривка, в допълнение към покрива на бедрата, има два трапецовидни склонове, които започват от билото и завършват с надвес.
4. Reber. Ребрата са ъглите, образувани в ставите на бедрата и трапецовидните лъчи. Броят на перките на тазобедрената покривка съвпада с броя на диагоналните греди, т.е. има само четири от тях.
5. Система от канали. Изтичането, състоящо се от фунии, тръби и улуци, е необходимо за отстраняване на излишната течност от повърхността на тазобедрената покривка в канализационната канализационна система.

Моля, обърнете внимание, че устройството тип "таван на тавана" не позволява изграждането на жилищен таван в него, тъй като две допълнителни склонове значително намаляват тавана в пространството под покрива.

Рафтери и подпорни елементи

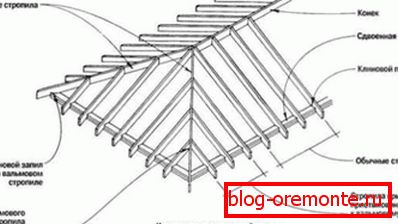

Системата за покрив на покрива е малко по-различна от покрива на стената, сложният дизайн на кънки изисква повече елементи. Той включва:

• Изпълнение на хребета. Лъчът, върху който са свързани двойките на ребрата.
• Диагонални греди. Четири стъпала, които образуват ребрата на тазобедрената става. От края на билото отиват до ъгловите стави на Mauerlat, свързвайки се с Mauerlat. Тяхната дължина е по-дълга от тази на обикновените греди, така че за производството им се използват двойни дъски или материал с по-голямо напречно сечение. Интересното е, че ъгълът на диагоналните стъпала е по-плосък от междинния, но това не бива да се забравя при изготвянето на чертежите.
• Междинни или обикновени греди. Рафтинг крака, които са фиксирани в горната част с хребет и с края на Mauerlate.
• Централният ранг и файлови греди. Шест рафта, които се съединяват с края на билото и диагоналния крафт. Работно интензивно сглобяване на кофражната система, чието инсталиране изисква внимание и точна маркировка.
• Кратки крака или назначение. Късите крака на краката не докосват горната част с билото, те са прикрепени към диагоналните греди. Колкото по-нисък е народникът, толкова по-малко е неговата дължина.
• Затягането. Мостът между обикновената двойка, изработена от дървен материал. Плътна, разположена в горната част на покрива, под самия хребет, наречена болт. И като долно стягане, фиксирани в основата на гредите, гредите се използват припокриват.
• Поставката. Вертикално монтирана бара, която поддържа скейта, носеща тежестта на покрива върху носещите преградни стени. В някои версии на кофражната система стелажите се монтират в средната част на гредите, за да се освободи центърът на таванското пространство.
• Крак или крака. Поддържа фиксирана перпендикулярна на гредите. Пантата предпазва гредите от увиване, необходимо е, ако дължината на покрива е по-голяма от 4,5-5 м.
• Sprengel. Кръстът е устройство, което е необходимо за поддържане на диагоналните стъпала. Състои се от две греди: единият свързва двете страни на Mauerlata, а вторият е върху първите и диагоналните греди.

Опитни главни покриватели казват, че кофражната система ще бъде надеждна само ако използвате един и същ материал за производството на елементи, единичен разрез и един метод за прикрепване.

Изчисляване и проектиране

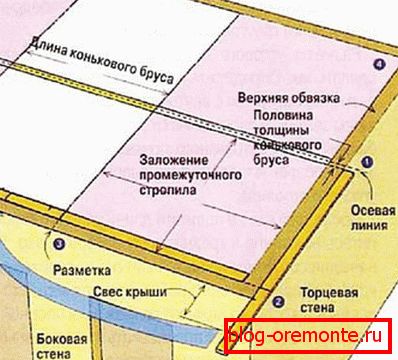

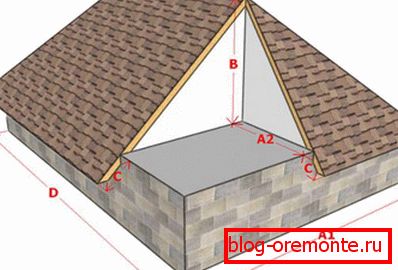

Преди да направите таван на покрива, трябва да изчислите елементите на конструкцията му. Преди започване на изчислението е очертана схема на припокрита къща с всички известни измерения. Освен това, използвайки прости геометрични формули въз основа на питагорейската теорема, определете:

1. Височината на билото. h = b x tg? / 2, където b е дължината на структурата между краищата на ребрата на предната страна и? - ъгъл на кънки.
2. Дължината на обикновените греди. e = b / 2 x cos?, където b е дължината на структурата между стъпалата на ребрата на предната страна и? - ъгълът на кънки, д - дължината на обикновените крачета за крадец.
3. Районът на кънките. S = 2ea, където S е общата повърхност на склоновете на покрива на бедрото, e е дължината на гредите и а е дължината между краката на ребрата по протежение на дължината на конструкцията.

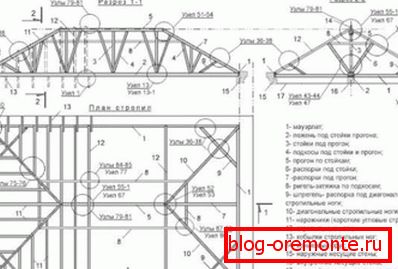

За стандартни стойности за наклона на склоновете на тазобедрената покривка има таблици с коефициенти, които могат да се използват за изчисляване на дължината на диагоналните греди без изчисления, като се знае размерът на обикновените греди. Стъпката между двойките на ребрата е разгледана и в референтните материали, съсредоточена върху дървесните видове, тяхната дебелина и размерите на кънките. Резултатите от изчисленията се прилагат към чертеж, след което се прави маркиране по-късно.

Монтаж мауэрлата

Mauerlat е основата, на която е монтиран покривът. Mauerlat е необходим, за да се разпредели теглото на покрива по периметъра на лагеруващите прегради. Най-често за неговото производство използвайте бар от твърда дървесина. Колкото по-тежко и по-сложно е покривното устройство, толкова по-голямо е напречното сечение на Mauerlatt. В повечето случаи поставете гредоред, чийто размер е 150x150 mm или повече. Mauerlatt е инсталиран преди изграждането на къща в следния ред:

• Измерете и отрежете лентата с необходимата дължина. В ъглите Mauerlatt се свързват помежду си "в лапата". За да отрежете жлеба под монтажа, трябва да нанесете маркировката.
• На горния ред на зидарията се изработва кофраж от дъски и се излива с вискозен бетон, в който се вкарват металните шипове, за да закрепи дървения материал Mauerlat.
• След като бетонът се втвърди, е необходимо да се създаде хидроизолационен слой между него и марулата. За да направите това, битумният мастик може да се нанесе върху бетона или покривната повърхност може да бъде облицована с рубероид.
• За третиране на конзолата с антисептичен препарат, забавящ огъня дълбок проникване и влагоустойчив лак.
• Маркирайте и пробийте дупки в Mauerlat под металните болтове.
• Поставете пръта върху винтовете и я затегнете здраво с анкерните болтове.

Важно е, че всяка направена дупка намалява силата на Mauerlat, така че не използвайте голям брой щифтове и правете триони в нея за монтиране на гредите е строго забранено!

Процесът на ерекция

Краят на тазобедрената става се конструира ръчно с ясна инструкция, която описва последователността на всяка стъпка. За да се оправдае времето и използваните материали, работата трябва да се извърши в съответствие с технологията:

1. Инсталиране на всмуквания. Като пух, можете да използвате припокриване на гредите, трябва да разполагаме с поне два такива елемента, които да се инсталират върху тях. Опитните майстори изграждат греди на върха на гредите, за да изградят кофражна система, която е по-удобна и безопасна.
2. Два щифта са монтирани на вдлъбнатините. Stokes може да бъде повече, ако е необходимо, но без да е необходимо да се тегли структурата не си заслужава. Докато системата не стане стабилна, стелажите са фиксирани вертикално с временни подпори.

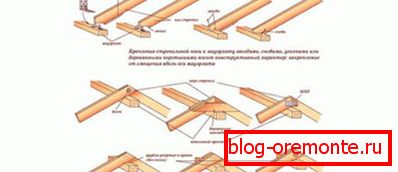

3. На стелажите се постави хребет и се закрепи с дълги нокти. За да се движи, се закрепват обикновените стъпала с помощта на метални наслоявания или ъгли.
4. Монтирайте централните междинни греди на бедрата и след това диагоналните крака на двойните дъски.
5. Закрепете края на обикновените греди, narozhniki, filly и вятър борда на една или две stingrays.
6. Монтирайте насрещната платформа и върху нея се полагат мембрани за пароизолация и се закрепват със строителна стаплер.
7. За да се изгради таван на покрива, често се използва мек покрив, тъй като с негова помощ е по-лесно да се покрият склонове със сложна геометрия. За покривни материали от този тип е необходимо да се направи непрекъсната щайга от листове от шперплат, устойчив на влага.
8. С помощта на специални скрепителни елементи, изработени от неръждаема стомана с гумена капачка, покривният материал е фиксиран към щайгата. Имат листове с припокриване от 10-15 см, за да се предпази от проникване на влага. Имайте предвид, колкото по-стръмен е наклонът на покрива, толкова повече трябва да се наблюдава припокриването.
9. След като покривът е положен, покривът може да бъде изолиран отвътре, оборудван с прозорци, канал и комин.

Покривът тип тазобедър е идеално подходящ за честен строеж, но за да го направите сами, са необходими изчисления, дизайн и търпение, без които не е възможно да успеете.
