Коминна инсталация от неръждаема стомана

Комините са необходими за отстраняването на газове, които възникват при изгарянето на горивото. Те допринасят за създаването на сцепление, което повишава ефективността на отоплителната система. Основното изискване за качество е стягането, което не позволява изтичането на въглероден окис. За неговото устройство се използват силни материали, устойчиви на киселини и висока температура. Един от надеждните и популярни модели беше тръбата от неръждаема стомана. Универсалната система е съвместима с всякакъв вид котли и камини, разположена е извън сградата, а инсталирането на комин от неръждаема стомана е лесна и достъпна.

Разновидности

Комплектите за монтаж на комина се произвеждат в два типа:

1. Едностенни или моносистеми - тръба от заварена стоманена ламарина без изолация. Този дизайн е достъпен, но се ограничава до вътрешна инсталация. Конструкцията може да бъде фиксирана в тухлен комин. Еднослойният метал е ограничен при прилагане до температура до 450 градуса. Вълнообразната неръждаема стомана важи и за еднослойни системи, препоръчително е да се използва върху криволинейни секции на канала.
2. Сандвич-тръба, състояща се от два метални контури, разделени от слой от базалтови влакна. Топлоустойчивата изолация осигурява добра топлоизолация и допринася за сигурността на цялата система. Такъв комин е универсален - монтиран е на закрито и на открито. Дебелината на изолацията е 30-100 мм, в зависимост от зимната температура в региона.

Обърнете внимание! Системите са изработени от стомана от различни степени, процентът на примеси от хром, никел, титан, молибден и други метали влияе върху неговите свойства и приложение. Всички тези елементи образуват сплави, характеризиращи се с различна устойчивост на киселини и високи температури.

• AISI 409 съдържа 10-12% хром, стабилизацията с титан добавя топлинна устойчивост и корозионна устойчивост, металът е добре заварен, образува силен херметичен шев. Използва се за уреди с твърдо гориво.
• AISI 430 - различава се малко устойчивост на агресивна среда, се използва за производство на външен корпус за сандвич-тръба.
• AISI 321 - сплавта е предназначена за използване при високи температури от 600 до 800 градуса, съдържанието на хром е 17-19%, никелът - 9-11%, дава гъвкавост на материала и устойчивост на корозия.
• AISI 316 - има добавка на никел и молибден, тези метали значително повишават устойчивостта на киселина и топлина, материалът се използва за производството на компоненти за котли за течни горива.
• AISI 309 - високотемпературна, хромова неръждаема стомана (22-24%), работна температура до 900 ° С.
• AISI 304- повтаря характеристиките на марката 316, но съдържа по-малко легиращи добавки, така че струва по-малко.
• AISI 310S - различава топлинната устойчивост до 1000 градуса и висока степен на устойчивост на корозия, има дълъг експлоатационен живот.

Предимства и недостатъци

Коминните системи от неръждаема стомана отговарят на всички изисквания за безопасни и надеждни канали за отстраняване на продуктите от горенето:

• На гладка повърхност се установява минималното количество горивни продукти;
• устойчиви на въздействието на киселинни съединения, образувани от продукти на горене;
• Теглото на конструкцията не изисква отделна основа, за разлика от керамичната система;
• висока степен на плътност;
• модулната система опростява инсталирането;
• използването на сандвич тръба гарантира пожарна безопасност.

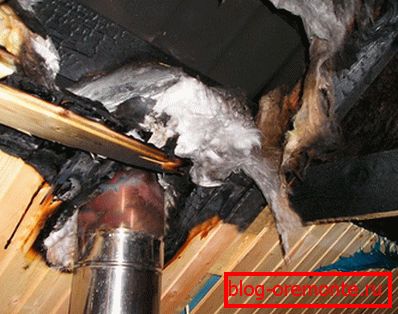

Еднотръбната конструкция се загрява до висока температура и може да предизвика пожар, поради което проходите през подовете трябва да бъдат внимателно изолирани. Монтажът на такъв комин отвън е невъзможно без затопляне, в противен случай ще се образува прекомерно количество кондензат. Сапуната от сандвич е по-гъвкава и надеждна, но с течение на времето, поради разширяването и свиването на метала, уплътнението на заваръчния шев се намалява. Следователно, преди монтажа, ставата се обработва с топлоустойчив уплътнител.

Съдържание на опаковката

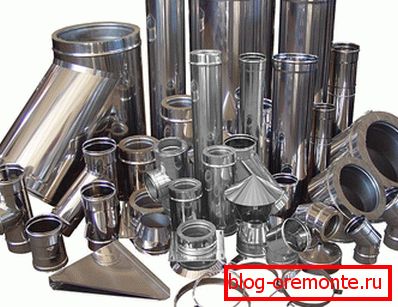

Коминът от неръждаема стомана се състои от няколко модула, свързани в определена последователност. Комплектът включва:

• инсталирани в местата за свързване на няколко елемента;
• права дължина на тръбата от 0.33 до 1 м;
• коляно, смяна на посоката, с ъгъл 45 °;
• 90 ° лакът за свързване на изпускателната тръба и коминната система;
• контейнер за събиране на кондензат;
• елемент за ревизия и почистване;
• Заглавие с капачка;
• крепежни елементи.

Правила за местоположението

При проектирането на инсталацията на такива системи на горивни продукти, да се вземат предвид стандартите, определени от техническите стандарти:

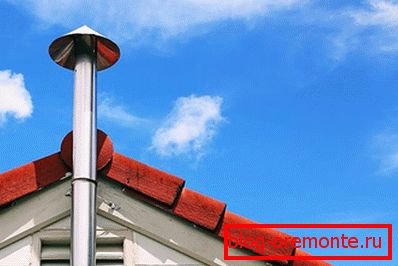

• Изходът на канала на покрива, разположен на плосък покрив или на 1,5 метра от билото, трябва да има височина най-малко 0,5 м.
• Коминът, разположен на разстояние 1,5-3 м от билото, достига нивото си.
• Краят на тръбата, разположен на разстояние повече от 3 м от билото, е равно на линията 10 градуса от хоризонта на ръба на билото.
• Минималната височина на комина е 5 м, а максималната дължина на хоризонталния участък е 1 м.
• Дебелината на каналните стени за котлите на твърдо гориво е 1 мм,
• течно гориво - 0,8 мм, за газови уреди е достатъчно 0,5-0,6 мм.
• Ставите на конструкцията не се припокриват.
• Преминаването през покрива на сандвич тръба има пролука от 13 см, чрез припокриване - 20 см.
• Допустимият брой на въртене на коминните тръби е 3. Диаметърът на тръбата не е по-малък от този на изпускателната тръба.

Монтаж

Частите от неръждаема стомана се продават в защитно фолио, трябва да бъдат премахнати преди монтажа. Коминът е монтиран отдолу нагоре от нагревателя. Увеличете надеждността и плътността на фугите със специален уплътнител, предназначен за употреба при температури до 1000 ° С.

Обърнете внимание! Комините от стомана се намират вътре или извън сградата. Вторият метод е за предпочитане, тъй като дизайнът не заема свободно пространство и не е необходимо да се оборудват пасажите през тавана и покрива.

1. На вътрешната повърхност на тръбата, в долната част на която има резервоар за кондензат, се нанася топлоустойчив уплътнител, който преди това е навършил 12 часа при температура от + 20 ° С.
2. Елементът се поставя на изходната тръба на нагревателя, за да се укрепи точката на свързване, допълнително се фиксира със скоба. На тази секция тръбите се съединяват "от дим" - следващият се поставя върху предходния, така че продуктите на изгаряне да останат без препятствия. Във всички вертикални секции връзката се осъществява "чрез конденз" - горната тръба се вкарва в долната част, така че влагата да тече по стените.
3. Тройката е фиксирана към стената от конзолата, всички стави са предварително обработени вътрешно с уплътнител, а отвън са фиксирани със скоби.
4. В долната част е инсталиран специален елемент за ревизия, отворът му е затворен с врата. Към тръбата е закрепена права част, върху която е монтиран амортисьор.
5. Освен това системата се издига до височината на припокриването. Монтирането към стената се извършва на всеки 2 метра.

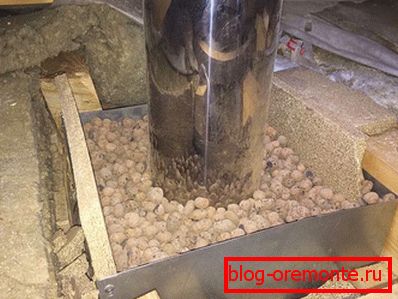

6. Монтирането вътре в къщата ще изисква оборудване на проходите през подове и покриви. За тези цели се продават готови изделия от неръждаема стомана. Можете сами да направите стоманена кутия и да изрежете отвор с желания диаметър. Свободното пространство на кутията е запълнено с незапалим минерален нагревател. За предпочитане е да се създаде в място преминаване сандвич тръбата за този стартер на са монтирани на еднопроходни димния адаптер към двойната верига на, а горната част е разположен обратен довършителни елемент. Пътят на покрива е допълнен с хидроизолационна пола, като се взема под внимание ъгъла на покрива.

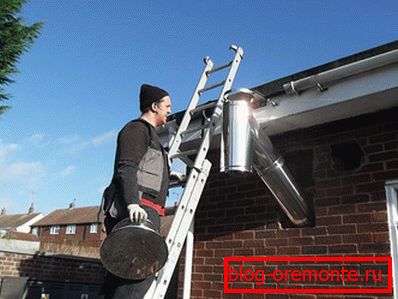

7. За външна инсталация се използва сандвич-тръба, хоризонталната секция от котела до комина не трябва да надвишава 1 м. Проходът през стената е направен от метална втулка с по-голям диаметър, пролуката е изпълнена с базалтова влакна.
8. Монтажът започва с чайник, който има кран за конденз и ревизия. Парцелите са свързани с подхода на горната към долната и са закрепени с метални скоби. Монтажът към стената се извършва от скоби с интервал от 1,5 м. Горната секция се затваря от димоотвод с предпазна капачка.

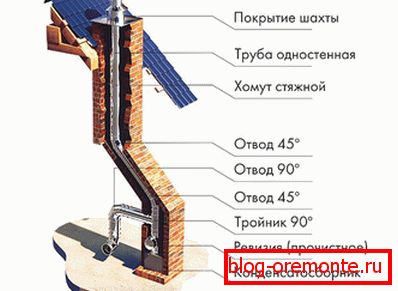

Сглобяването на външния или вътрешния димен канал от неръждаема стомана се извършва съгласно схемата, важно е да се закрепят надеждно елементите, за да се избегне изтичането на газ.
