Конструкция на тавана - устройство и чертежи

Трудно е да си представим къща без стени, но е невъзможно да си го представиш без покрив. Покривът предпазва интериора от студ, дъжд и сняг, благодарение на това жилище придобива атрактивен, завършен вид. Не на последно място сред разнообразието от опции е покривът на таза, чиято здрава конструкция гарантира дълъг експлоатационен живот и безопасност.

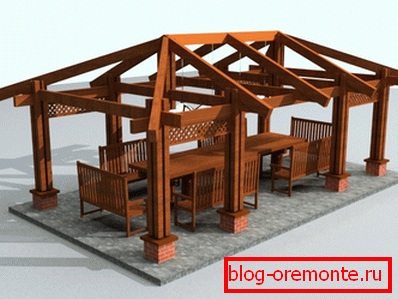

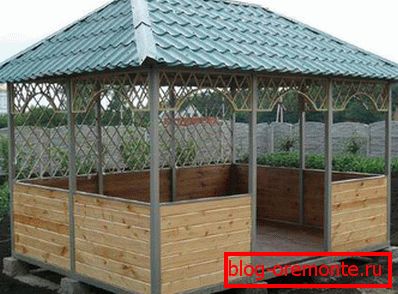

Дизайнерите в пълна сила използват всички възможности на тавана на тавана, като го прилагат в проектите на къщи с жилищни тавански, заливи, прозорци за капандури, балкони. Модерните покривни материали правят възможно хармоничното му прикрепване във всеки архитектурен стил. Покривът на покрива изглежда страхотно на малка пергола, градинска къща или представителна къща. И от какво се състои и как да го изградим, ще кажем в нашата статия.

вид

Покривът на покрива се отнася до четиристепенния покрив, тъй като се образува от кръстовището на четири кънки. За разлика от двупластовите сортове с фронтони, те нямат, на това място са разположени бедрата. Наклонените стръмни склонове, наричани още крайни рампи, са оформени от специални елементи на кофражната система - чрез окачване на крака и имат триъгълна форма. Две други рампи под формата на трапец се наричат ​​фасади.

Устройството на покрив от тазобедрен тип се състои от следните компоненти:

1. Кон. Горната част на тазобедрената покривка, линията на свързване на двойките дъги, чиято дължина е малко по-малка от общата дължина на къщата.
2. Бедрата. Два триъгълни склонове, заменящи фасадите на къщата. Те започват от края на билото, но се изпомпват от надвеса на нивото на Mauerlat.
3. Трапецовидни лъчи. Калъпите, които имат формата на трапец, са образувани от обикновени греди.
4. Висулките,. Извън периметъра на къщата на покрива, тя се формира чрез удължаване на краката на ребрата или филето. Височината на тазобедрения покрив е изключително необходима, тъй като предпазва повърхността на стените от влага, което увеличава техния експлоатационен живот.
5. Рафтерна система. Цялата част от елементите на рамката на тазобедрения покрив, които носят тежестта на покривната торта, образуват ъгъла на наклона на кънките.
6. Покривни покрития. Материал под формата на листове, ролки или отделни модули, който служи за хидроизолация на покрива, защита от дъжд, сняг и студ.



7. Изтичането. Елементите на дренажната система събират и отклоняват излишната влага от повърхността на покрива в канализационната стена. Изтичането може да бъде вътрешно и външно. На тазобедрената покривка обикновено се използва втората опция, състояща се от фуния за всмукване на вода, канал и отводнителна тръба.
8. Снежни поставки. Метални поли, монтирани в долната част на покрива, за да се предпази от подхлъзване на снежни маси от кънки след дълги снеговалежи.

Дизайнът на тазобедрената покривка, или по-скоро нейната система за наклон, се състои от геометрична фигура като триъгълник, която е с най-голяма здравина и надеждност.

Плюсове за строителство

Архитектите и дизайнерите активно използват дизайна на тазобедрения покрив, тъй като имат следните предимства:

• Наклонените наклони на бедрата подобряват аеродинамичните свойства на покрива, намалявайки ветроходния ефект. Затова може да се използва дори и в райони с изключително силни пориви на вятъра.
• Широкият ъгъл на наклона позволява избор на подходящи за климатичната зона на строителството. Използват се по-стръмни склонове, където натоварването от сняг е високо и количеството на валежите е високо. Наклонени стълни се препоръчват във ветровитови райони, където има възможност за откъсване на покрива с достатъчно силни пориви.
• Широките покриви позволяват използването на пространство под покрива като жилищна площ поради достатъчно високи тавани.
• Достъпни, евтини материали правят цената на строителството подходяща дори за скромен бюджет.
• Конструкцията на тавана на стената е много лесна за монтаж, така че е подходяща за самостоятелно строителство. Нещо повече, дори неопитни изпълнители могат да се справят с тази работа, при условие, че помощта на компетентен консултант.
• Покривът на тазобедрената форма изглежда наистина стилен и представителен. Следователно, няма по-добра възможност за вили и къщи за технологични къщи.

Дизайн Недостатъци

Въпреки горепосочените предимства покривът от този тип има някои характеристики, които трябва да имате предвид преди да започнете строителството:

1. Липсата на фронтони не позволява да се организира вертикално осветление, тъй като няма възможност за инсталиране на конвенционални прозорци. Те са заменени от мансард, по-скъпи и трудни за инсталиране.
2. Увеличаването на склоновете на склоновете на покрива на бедрата увеличава потреблението на строителни материали, което прави строителството по-скъпо.
3. Сложността на изграждането на кофражната система прави един завой на професионалните дизайнерски фирми, чиито услуги не са евтини.
4. Дизайнът, състоящ се от много елементи, има значителна тежест, която може да издържи само надеждна капиталова основа, чието устройство е скъпо.

Както сте забелязали, недостатъците на тазобедрената покривка са в по-голямата си част свързани с финансовата страна на проблема. Следователно е важно да се изготви проект и оценка, за да се планират и контролират разходите.

Видове покриви на бедрата

Пантираният покрив има много вариации, които отличават външния вид и вътрешната структура:

• Хълбока. Класическа, канонична версия на покрива, състояща се от четири кънки - два трапецовидни и два триъгълни. Скейтите завършват на същото ниво, а в горната част се срещат в хребетната връзка. Най-често по този начин се припокриват помещенията с правоъгълна форма.



• Холандски полумелан. Устройството й е различно от класическите съкратени бедра, които не заместват напълно педалите, но ги скъсяват в трапецовидна форма. Хълбоците могат да бъдат доста малки, почти декоративни или достатъчно големи, за да монтират капандура, което изглежда много подходящо.



• Полу-вълци датски. Може да се каже кой вид покрив се отнася - тип с два наклона или с четири наклони. Нейното "подчертаване" е, че бедрата не започват от скейт, но по-надолу, оставяйки под него малък фотьойл с триъгълна форма, който се използва за вертикално осветление.

Изчисляване на конструктивни елементи

Изграждането на таванските покриви започва с изчисления и създаване на проект. За щастие тази задача се улеснява от компютрите със специален софтуер, които независимо извършват изчисления и дори изготвят чертеж. Програмата изчислява следните параметри:

1. Ъгълът на наклона на склоновете на тазобедрената покривка. Стойността му се влияе от три критерия: натоварване от вятъра, количеството на валежите и избрания покрив. Според нормите на строителната климатология територията на страната ни е разделена на 8 зони, които се различават по силата на вятъра и изобилието от валежи. Чрез специални карти се определя кой от тях е мястото на строителството и кой ъгъл на наклона се препоръчва. За всеки покривен материал съществуват и ограничения, които трябва да бъдат проверени.





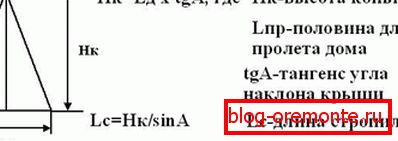

2. Височина на мястото на скейт. Изчислява се във втория ред, тъй като стойността на наклона се използва при изчисленията. Покривът в участъка е представен като триъгълник, с два известни ъгъла и основа, равна на дължина спрямо ширината на къщата. Използвайки тригонометрични формули, определете на каква височина да бъде разположена кънката.

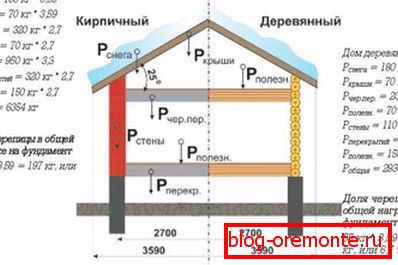

3. Секция елементи на кофражната система. Дебелината на дървения материал, използвана при конструкцията на рамката, зависи от товара, на който са подложени. Ето защо е необходимо да се изчисли теглото на покривната кейка, самата рамка, пода на тавана и подовете, да се добавят стойностите на временните товари (теглото на снежната покривка, масата на обслужващия покрив). Получената цифра показва общото натоварване, според което се избира дебелината на гредите, марулатите, стелажите и билото.

Ако ъгълът на наклона на кънките надвишава 60 градуса, тогава при изчисленията стойността на натоварването от сняг може да бъде пренебрегната, тъй като тангентов покрив с такива стръмни склонове не натрупва сняг на повърхността, което му позволява да се изплъзне от само себе си.

Система за окачване

Пантовият покрив е върху кофражната система, набор от елементи, които разпределят теглото и поддържат формата си. Той включва:

• Mauerlat, лъч, използван в ролята на подкрепа за системата за покривало. Разрезът му не трябва да бъде по-малък от 150x150 мм. Mauerlatt се прикрепва към металните болтове към горния подсилен колан на стените. В дървени трупи и лъчеви къщи тези функции се извършват от горната корона. Особеността на тавана на тазобедрената покривка е, че за инсталацията се използват четири Mauerlat барове, а не два, както за покриви с плочки.



• Изпълнение на хребета. Лъчът, върху който лежат ребрата двойки стълни, се монтира върху вертикални стелажи.
• Стелажи. Подпори, монтирани върху подпората на вътрешната стена. Те служат за поддържане на билото и прехвърляне на товара върху основата на сградата.
• Rafters. В този дизайн се използват три типа крачови крака: канални, идващи от билото до ъглите на тазобедрената става, обикновените, образуващи трапецовидни лъчи и narodnaya, които са фиксирани към дъба.



• Свръзките. Така наречените суб-спинални крака са прикрепени под ъгъл към гредите, за да намалят отклонението си под собственото си тегло. Те почиват на опората в мауерлата или в багажника.
• Затягане и болт. Хоризонтално монтиран скок между два греди, които ги привличат един към друг и предотвратяват разрушаването на стените. Вратовръзката, която е поставена в основата на покрива, се използва като греди. Ригел нарече затягането, монтирано под самия хребет.
• Кръстчета. Събиране на елементи, които служат за поддържане на диагонални спирания. Тя се състои от прав кръст и хоризонтално сцепление, в което лежи.

Раменете на конзолата имат повече натоварване в сравнение с обикновените и по правило надвишават дължината им. Следователно, за тяхното производство, две дъски, използвани за обикновени греди, са съединени заедно, или се купуват решетки с двойна дебелина. Между другото, размерът на някои елементи на ребрата система надвишава 6 метра, стандартната дължина на дъски и дървен материал. Поради това е необходимо да се използват подреждащи греди, получени чрез свързване на две или повече части или залепени.

Използвани материали

Закачалният покрив е добър, защото за неговата конструкция се използват най-простите, общодостъпни материали. Това опростява инсталационната работа и не я оставя да фалира в строителството. За производството на гредите се използват:

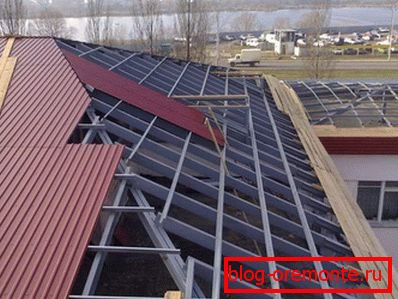

1. Metal. Галванизираните ъгли и I-лъчите могат да издържат на тежки товари, без да се деформират, не могат да бъдат корозирали. Те обаче имат много тегло и високи разходи.



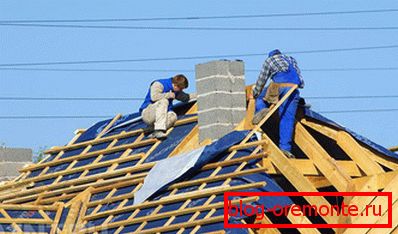

2. Дървото. Дървесината, от друга страна, тежи малко и е евтина, обаче, както всеки естествен материал, тя е склонна към разпад, вредители и огън.

Въпреки недостатъците, дървото е по-популярен материал. Тъй като с помощта на подходяща обработка тя може практически да бъде неуязвима за външни влияния. Достатъчно е само да се третират дървените елементи с антисептично съединение и огнеустойчивост, за да се предпазят от пожар.

Правилно проектирана и построена според строителните стандарти, покривът от типа бедрата ще предпази жителите на къщата от атмосферните условия, ще поддържа комфортен температурен режим и ще украси външния си вид.
