Метални греди - конструкция, закрепване и изчисляване

Рафтери и летви - рамката на покрива, която носи цялото тегло на покривната торта, топлоизолация, сняг, така че те трябва да имат висока товароносимост, здравина. Идеята за използване на метални греди за укрепване на покривната конструкция не е нова, но преди това тя се използва главно за покриване на промишлени или битови структури. Сега рамката на рамката и касетата от металния профил се считат за истинска алтернатива на дървените елементи на покрива, ако дължината на рампата е повече от 10 метра.

Функции на гредите

Конструкцията на рамката на покрива се състои от редица взаимосвързани елементи, които образуват ферми. Стъпката, стойността на участъка между ребрата и другите подпори определя изчисляването на натоварванията, на които те са подложени по време на работа. Рамката на покрива изпълнява следните функции:

1. Разпределение на товара. Свързаните възли, подсилени с ъгли, равномерно разпределят теглото на покрива, което може да достигне до 500-600 кг, като се отчита натоварването от сняг. Колкото по-голямо е напречното сечение на гредите и колкото е по-малка стъпката между тях, толкова по-голяма е товароносимостта на конструкцията.
2. Даване на градиент и форма. Рафтери, разположени под ъгъл спрямо основата на покрива, образуват наклонена равнина на рампи, така че снегът и водата да не се натрупват върху покривната повърхност.
3. Образуване на основата за фиксиране на покривния материал. Закрепването на покритието на покривната кейка се извършва към рамката на покрива. Облицовката действа като основа за фиксиране на покритието, разпределяйки равномерно тежестта му по рампите.

Обърнете внимание! Какви трябва да бъдат всички възли, греди и проектиране на покривни летви, определя инженерното изчисление. За да се определи необходимата носеща способност на рамката, трябва да изчислите общото натоварване, на което ще бъде подложена. За тази цел добавете теглото на покривния материал, изолацията, хидроизолацията, максималното снежно натоварване с теглото на кофражната система.

Видове оребрени системи

Най-често срещаният материал, от който са направени касите и гредите на рамката на покрива, е дървото. Въпреки това, ако теглото на покривния материал е достатъчно голямо и дължината на рампата е повече от 6 метра, дизайнът е прекалено масивен. Строителите трябва да намалят терена между ребрата крака, увеличаване на тяхното напречно сечение, което кара на покрива възли да спечелят много тегло, увеличаване на натоварването на основата. Носещите стени и основата на сградата могат да бъдат разтоварени, като се използват по-здрави, но леки метални рампи. Съгласно вида на използвания материал, се разграничават следните видове кофражни системи:

• Ууд. Рафтери и летви от дърво се използват за издигането на покриви, чиято дължина не надвишава 7-10 метра. Закрепването на рамковите елементи един към друг се извършва с помощта на самонарязващи се винтове, гвоздеи или подвижни метални елементи. Стъпката между краката обикновено е в диапазона 50-80 см.
• Metal. Металните покривни рамки са направени от стоманен метал с цинково покритие, което не се страхува от влага. Тракерите и щайгите на този материал са леки, силни, така че стъпалото между тях може да се увеличи до 1,5-2 метра. Закрепването на металния профил се извършва чрез заваръчни или закрепващи елементи. Металните покривни елементи се използват за дължина на рампа от 10 метра.
• В комбинация. Рафтовата рамка, съчетаваща метални и дървени възли, се нарича комбинирана. Комбинацията от опорни елементи от дърво и поцинкована стомана дава възможност да се направи по-евтина конструкция с висока товароносимост, като се увеличи размерите между гредите.

Моля, имайте предвид, че металните и дървените елементи на рамката не могат да бъдат съединени без уплътнение, направено от хидроизолационен материал или обработени с антисептик. Тъй като металът има висока топлопроводимост, неговата близост до дървото води до образуване на кондензация и разпадане на гредите.

Методи за закрепване

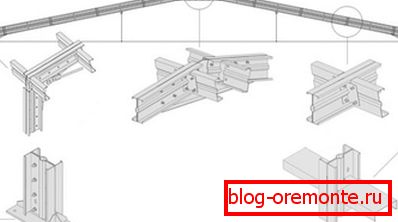

Металните ребра се сглобяват в триъгълни, трапецовидни или сводести ферми. Към гредите на рамката са прикрепени вътрешни усилващи елементи, които оформят ъглите, значително увеличавайки носещата способност на рамката. Тази система ви позволява да направите стъпка между графите още, като правите изчисления за възможностите за поддръжка на всяка ферма. Закрепването на метални елементи от скелет на покрив изпълнява един от следните методи:

1. Монтаж чрез заваряване. Ако заварявате части от кофражната система със заваръчна машина, можете да получите твърда конструкция, която има висока якост и товароносимост. Ако изчисляването на покрива е извършено правилно, е възможно да се опрости рамката и да се намали натоварването върху основата на конструкцията. Недостатъкът на този метод е, че само професионалист може да извършва заваряване с помощта на специално оборудване.
2. Закрепване с болтове. Закрепването на гредите с помощта на крепежни елементи позволява по-малко твърдо закрепване. Този метод за сглобяване на рамка на кофраж на основата на метален профил се използва в частното жилищно строителство, където дължината на кънки не надвишава 10 метра. Незаваряването може да ускори монтажа на покрива.

Опитни майстори правят изчислението, че металните щайги и гредите могат да издържат на по-голяма тежест от дървото, така че можете да увеличите стъпалото между тях и да намалите дебелината на напречното сечение на елементите. Освен това в строителните магазини се продават готови ферми, чието закрепване се извършва чрез заваряване, подходящо за припокриване на сгради със стандартна ширина.

предимства

Металните решетки се използват за издигане на покриви от всякакъв вид, всяка стръмност с наклон 1-2 градуса. Като материал, от който са направени греди и летви, се използват стоманени ъгли, тръби от кръгла и правоъгълна секция, марки. За да се избере правилно дебелината на елементите на рамката и да се избере стъпалото между тях, се изчислява конструкцията на покрива, като се вземат предвид постоянните и временните товари, които се прехвърлят върху графите по време на работа. Предимствата на кофражната система от този материал са:

• Пожарна безопасност. За разлика от дървената рамка на металните греди не е страна на пожар, което увеличава пожарната безопасност на сградата.
• Лесна поддръжка. Цинк галванично покритие, покрито със стоманени ъгли, предпазва покривната рамка от корозия през целия живот. Те, за разлика от дървото, не се нуждаят от годишно антисептично лечение.
• Не отпадъци. Въпреки че металните конструкции са доста скъпи, се счита за икономически изгодно, тъй като закрепването се извършва по заварен метод и практически няма отпадъци.
• Дълъг експлоатационен живот. Ако изчисляването на натоварването се извърши правилно, покривната рамка от метал ще издържи повече от 100 години, което превишава живота на най-стабилния покрив.

Професионалните покриватели смятат, че е препоръчително да се използват заварени метални конструкции за производство на рамки за покриви с дължина от рампа от 10-12 метра. Основната задача е да се изчислят правилно натоварванията и след това да се определи стъпката между краката в съответствие с климатичните характеристики и свойствата на покривния материал.

недостатъци

Независимо от очевидните предимства, системите за метални огради не са най-популярното конструктивно решение в частното жилищно строителство. Дори голяма стъпка между гредите и тънката щайга при високи цени на метала не може да направи строителството по-евтино от дървеното. Недостатъците на металните греди са:

1. Висока топлопроводимост. Металът има висок коефициент на топлопроводимост, така че гредите и летвите на покрива на мостовете са студени. От гледна точка на енергийната ефективност металната рамка не е най-доброто решение.
2. Проблемът при транспортирането и монтажа. Когато избирате метална система за окачване, вземете под внимание, че е по-трудно да се транспортира, да се повдигне до височина и да се извърши закрепване на дълги и тежки елементи, отколкото нарязания дървен материал със стандартна дължина.
3. Сложност на инсталацията. За повдигане до височината и за фиксиране на фермите се използва специална техника, чието наемане или закупуване е скъпо.
4. Деформация поради високата температура. Въпреки че металът се счита за незапалим материал, по време на пожара той се деформира силно, което обикновено води до колапс на покрива.

За да определите дали има смисъл да се използват по-скъпи елементи от металния профил, трябва да изчислите покривния скелет. Ако дължината на рампата надвиши 10 метра, а товарът е повече от 450-600 кг, монтирането на металната рамка е икономически осъществимо.
