Монтаж на таванска покривна система на покрива със собствени

Сложното устройство на системата от улуци на покрива на дебелото черво обезсърчава началото на майсторите да го създават със собствените си ръце. Този начин на припокриване обаче е напълно подходящ за частни къщи с малък размер в европейски стил. За качествено изпълнение на монтажа на тавана на стената със собствените си ръце, е необходимо да се извършат подготвителните, детайлите на проекта: извършване на изчисления, изготвяне на рисунка и нанасяне на маркировка. За тези процеси, основни познания за структурата на рамката на касата, строителни стандарти за избор на ъгъла на наклона на покривните кънки.

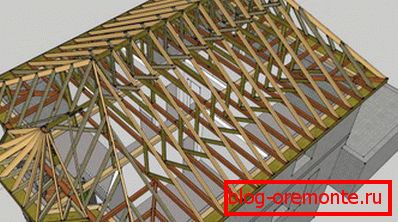

Структура на ферми

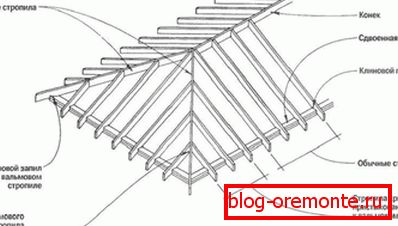

Кофражната система служи като поддържаща рамка, върху която лежи основното тегло на покрива. Основният й елемент са гредите, тазобедреният покрив има 4 различни вида греди:

1. Диагонални ъглови греди. Конструкцията на системата от улуци на тазобедрената покривка има 4 ъглови крака. Те продължават билото на гребена, свързвайки го с ъгъла на крайната стена. Поради наклонените греди се образува раменна наклон, дължината им надвишава аналогичния параметър на ранга. Тъй като диагонал краката носят теглото на покривни материали на бедрата, и го отведоха за монтиране и в крайна narozhnikov обикновени греди, необходими за производството на дъски раздел 100x150 mm или два пъти обичайната, 50h150 мм. Понякога е по-малко необходимо стандартната дължина на дървен материал в този случай е необходимо за производството на свои ръце наборен крака, съставени от елементи. Изчисляване на крак дължина на диагонала се извършва с помощта на специален фактор, чрез умножаване на средната дължина на гредите.

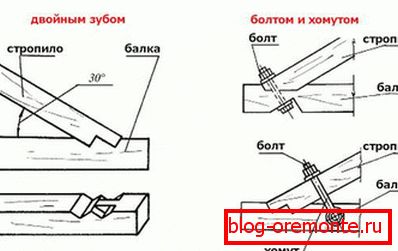

2. Обикновени (междинни) греди. Конструкцията на тазобедрената покривка съдържа повечето от тези греди на този тип. За производството се изисква борова дъска със сечение от 50х150 мм от първи клас. Монтирането на обикновените крака включва използването на два метода за закрепване - твърдо и подвижно. Горното закрепване към билото на покрива на стената е от твърд тип, за него се използват нокти или метални плочи. Долната, подвижна, свързва края на крака с Mauerlatta според принципа на плъзгача. Разбира се, можете да фиксирате гредите с помощта само на твърд тип крепежни елементи, но не е в състояние да компенсира свиването на дървени конструкции.
3. Централни общи (междинни) греди. Конструкцията на шест крака на кратера не е подобна на останалите елементи на ребрата. Горната им част е нарязана така, че да оформя една равнина с хребет и ъглови греди.
4. Кратки крака (narozhniki). Особеността на narozhnikov е, че всички те имат различни дължини. Монтирането на местните жители със собствените им ръце се извършва с помощта на нокти към диагоналните греди. Колкото по-близо е късият крак към горната част на диагоналната козирка, толкова по-голяма е дължината му. Стъпката между работниците определя изчисляването и оформлението на тазобедрения покрив, като правило тя е по-малка от разстоянието между обикновените греди.

Гаранцията за надеждността на кофражната система - елементите от една и съща секция, изработени от същия материал, изключват само диагоналните греди, чието напречно сечение трябва да е по-дебело.

Поддържащи структури

Конструкцията на крановете на крановете не им позволява да издържат теглото на покрива самостоятелно, а допълнителните опорни елементи служат за подкрепа в тази област:

• Mauerlat. На горния колан на конструкцията е поставен бар Maulelatny. В ъгъла и къщата на гредата ролята на Mauerlat се изпълнява от горните корони, подсилени с анкерни болтове. В тухлени или газови силикатни структури е необходимо да се монтират Mauerlat със собствените си ръце върху циментова замазка. Много е важно да се изчислят точките на закрепване на дървения материал, така че да не съвпадат с разположението на гредите. Силата на Mauerlat се намалява с всяка дупка в нея, така че трябва да направите само тези, които определят изчислението.
• Изпълнение на хребета. Течаща - бар, на който или отгоре на която е монтирана гредоред. Сечението на билото се избира в съответствие с напречното сечение на гредите, т.е. трябва да съвпада.
• Затягането. Джампери от дъските, които издърпват гредите от всяка двойка един с друг. Четиристепенния покрив е снабден с горна или долна вдлъбнатина. Ако затягането е поставено високо, то се нарича болт, а ако е ниско, гредите на пода. Опитни майстори на покриви следват едно правило: колкото по-близо е затягането до билото, толкова по-дебело трябва да бъде.
• Стелажи. Гредите, които се монтират вертикално върху гредите, за да поддържат козирката или билото на къщата. Четириетажният мансарден покрив означава поставянето на стелажи в средната част на купчината, изместени от центъра на стаята.
• Калци на краката. Диагономично фиксирани пръти, които предотвратяват увиването на гредите под собственото им тегло.
• Формовани ферми. Елементи, които поддържат диагоналните греди. Фермата се издига, съединявайки две дъски. Една от дъските черпи Mauerlat от две съседни страни, а втората държи гредите.

Изчисляването на компонентите на кофражната система се основава на теглото на покрива, размера на сградата, която трябва да бъде блокирана, и размера на участъка на изходния материал.

Изчисляване на основните параметри на системата

Специалните компютърни програми улесняват изчисляването на параметрите на кофражната система, но изчислението е доста просто, защото се основава на кулата на Питагор за правоъгълни триъгълници. Схемата за изчисляване изглежда така:

1. На първо място те измерват ширината и дължината на припокриващата се структура със собствените си ръце. Необходимо е да се използва една измервателна лента за измерване, всяко измерване трябва да се направи два пъти, за да се избегнат грешки. Въз основа на получените данни се прави схематичен чертеж.
2. Следващата стъпка е да изберете ъгъла на наклона на четири-наклонения покрив с бедрата. Определя се въз основа на използвания покривен материал. Тъй като меките керемиди са най-подходящи за покриване на кънки от сложни форми, нека приемем ъгъл от 5-50 градуса. Имайте обаче предвид, че колкото по-стръмни са склоновете, толкова повече покривни материали са необходими, толкова по-тежки са поддържащите възли, толкова по-трудно е да направите инсталацията сами.
3. Ако сте определили наклона, можете да изчислите височината на билото, като умножете тангента на ъгъла между основата и равнината на скейта по дължината на крайната стена. Четириетажният мансарден покрив се отчита в обратен ред въз основа на желаната височина на тавана.
4. За да изчислите разстоянието между билото и края на надвеса, трябва да изчислите квадрата от продукта половината от дължината на крайната стена и височината на билото.
5. Площта на покрива може да бъде изчислена чрез добавяне на площта на неговите лъчи, като се използва формулата за триъгълника и трапец.

Изчисляването на структурата на кофражната система не само ще ви позволи да закупите необходимото количество строителни материали, но е вярно да определите размера на основата, но имайте предвид, че покривният материал трябва да се закупи с маржа от 15-25% за припокриване и подрязване.

Резултатът от изчисленията трябва да бъде подробен чертеж и опростена схема за маркиране. Покривът с четири стъпки може да се изгради според готови конструкции, ако се използва стандартният ъгъл на наклон.

"Златни" правила на покриващите

Опитни майстори на покриви казват, че покривната система за стълбове с крайни бедра не е по-сложна от покривало, ако следвате "златните" правила, които са се формирали в продължение на много години работа:

• Използват се за производство на греди и греди с едно и също напречно сечение, т.е. гредите и ръбовете са направени от дъски с размери 50х150 мм, марулат и дървен материал от 150х150 мм.
• Извършете изчисления преди да започнете монтажа на покрива, въз основа на многократно проверените измервания.
• Възлите на кофражната система трябва да бъдат отразени в проектната документация и да бъдат проверени чрез изчисляване на товарите.
• Изберете напречното сечение на гредите според дължината, теглото на покривния материал и покритата площ.

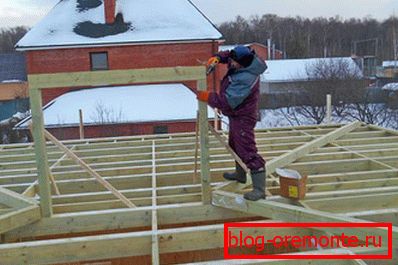

• Монтажът се извършва с помощта на помощник, дългите тежки диагонални наклони са трудни за инсталиране сами.

Четириетажния покрив и възлите на кофражната система са доста трудни за монтаж, но липсата на фронтони го прави надеждна защита срещу студ, вятър и дъжд.
