Окачени покривни греди - конструкции, устройства и

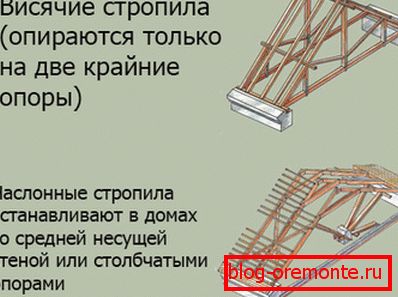

Покривът е най-сложният елемент от изграждането на жилищна, икономическа или индустриална сграда, която не може да бъде построена без точно изчисление и детайлен дизайн. Устройството му се състои от хидроизолационно покритие и рамка, която отговаря за формата, носещата способност и надеждността на покрива. Съществуват два вида платформи, които се различават по състава и начина на свързване на елементи - висящи и наслоени. В тази статия ще опишем какви висящи греди са и как това конструктивно решение се използва в строителството.

Функции на гредите

Рафтовата рамка е набор от опорни елементи, отговарящи за покрива, геометрията, градиента и високата носеща способност. Специална особеност на окачена покривна система е, че тя е издигната в конструкции, които нямат вътрешни опорни лагери. Конструкцията на рамката на такава рамка е равностранен триъгълник, образуван от греди и вдлъбнатини и поради това има висока устойчивост на външни влияния. Целите на касата са:

1. Образуване на наклона на покрива. Покривът трябва да има наклон, за да може ефективно да се отцеди влагата по време на валежите, да се изпусне снежна маса, за да се избегне претоварване на рамката.
2. Разпределение на теглото на покрива. Структурата на покрива тежи много, особено ако вземем предвид допълнителното натоварване по време на снеговалеж. Рафтери равномерно разпределят теглото на покритието между носещите стени.

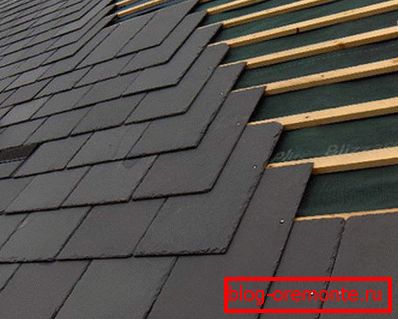

3. Закрепване на покривния материал. Върху покрива на рамката на ребрата се закрепва хидроизолационно покритие, разпределящо натоварването и придаване на покритието на твърда форма.

Вземете под внимание, че окачените навеси се считат за по-стабилна структура на рамката, тъй като устройството им помага да се намали разрушаващото натоварване, от което страдат възлите на наслояващите системи.

Монтаж на пластови системи

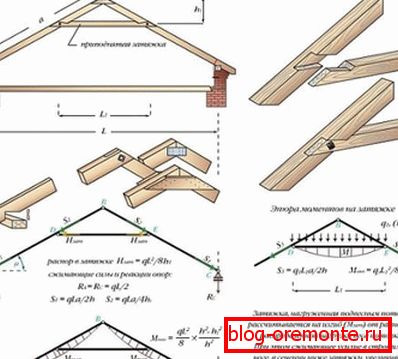

Конструкцията на окачената ребрачка предполага, че в припокрината структура няма вътрешни носещи основи подпори. В този случай гредите имат само опора в точката на прикрепване към Mauerlat, а в другия край на крака те просто се опират помежду си без използването на под-гребен. Окаченият окачен вирбел е равнобедрен триъгълник с основа, равна на ширината на фасадата. Той се състои от следните елементи:

• Mauerlat. Тази твърда, равна и здрава твърда дървесина с напречно сечение 100х100 мм или 150х150 мм се поставя на горната повърхност на последното ниво на носещите стени, където се намират краката на ребрата. Това устройство разпределя теглото на гредите и прехвърля товара върху основата.
• Рафтинг крака. Това са опорните елементи, формиращи равнината на покривните наклони, които са направени от прави дъски с размери 50x150 mm или 100x150 mm. Те се инсталират по двойки на стъпки от 60-120 см, в зависимост от теглото и размера на покритието.
• Затягането. Затягането се нарича хоризонтален елемент на рамката, който придърпва долните краища на крадещите крака, компенсирайки натоварването върху огъването, което засяга основните възли на покрива.
• Ригел. Болтът е най-горният, който дърпа гредите на малко разстояние от билото. Тъй като в това пространство има повече натоварване, това е направено от пръчка с по-дебела секция.
• Баба. Бабкой се нарича окачващ елемент на окачения покрив, който поддържа централния ръб под билото, предотвратявайки распиранията, носеща външните стени.
• Брейс. Подпорите се наричат ​​хоризонтални опори, които поддържат краката на кофата в горната или средната част, предотвратявайки отклонението на елементите с дължина на дължина.

Обърнете внимание! Много често системата за окачен покрив не включва Mauerlat, тъй като функциите й се изпълняват успешно с ниско разположено затягане. Опитни майстори смятат, че дизайнът на рамката без този елемент не губи никаква сила или надеждност.

Разновидности

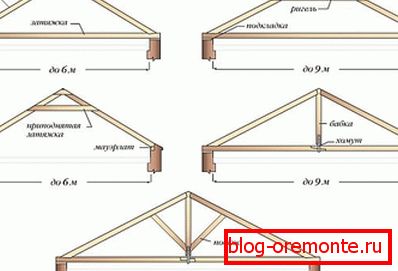

Структурата на окачена покривна система зависи до голяма степен от формата и размера на конструкцията, която ще бъде затворена. Колкото по-голяма е площта на къщата, толкова по-голям е проектът, има допълнителни елементи, които увеличават носещата способност на рамката. Най-простият парапет е триъгълник, образуван от рамене и издутини. Но колкото по-дълги са гредите, толкова по-голяма подкрепа ще бъде необходима за компенсиране на отклонението им под въздействието на собственото им тегло. Има окачени навесни системи от следните типове:

1. Обикновена арка с три вдлъбнатини под формата на триъгълник. Това е образец на най-лесния висящ парашут, който се състои от стъпаловидни крака и вдлъбнатини. Това е затворен триъгълник, чиято основа работи само при опъване, а страните - върху отклонението. По този начин е възможно да се блокират диапазони до 6 метра ширина.
2. Триъгълна дъгова арка с окачване или ръкохватка. Ако ширината на припокриващата се конструкция надвишава 6 метра, тогава използването на твърда греда за извършване на затягането е проблематично. Дървен елемент с тази дължина ще се огъне под собственото си тегло, така че той се изработва от 2 отделни части и се окачва на билото с помощта на закачалка.
3. Тръбна дъга с повдигнати вдлъбнатини. Тази версия на окачена покривна система се използва, ако покривът е от мансарден тип. В този случай затягането се премества в горната част на краищата на ребрата близо до връзката на билото. Колкото по-високо е, толкова по-голямо е напрежението върху напрежението, което преживява. При оборудването на мезонет повишеното затягане изпълнява ролята на препокриване на тавана.
4. Триъгълна дъга с триъгълна дъга с напречна греда. В това изпълнение, плъзгащите се опори под формата на плъзгач, които са прикрепени към Mauerlat, са заменени от фиксирани. Следователно, закопчалката, която дърпа двойките на ребрата в горната част, не натоварва напрежението, а го компресира.

Важно! Ако дължината на ребрата е надвишаваща 4-4,5 метра, след това с дебелина на профила 50х150 мм или 100х150 мм, те започват да изпитват значително натоварване на отклонението под влияние на собственото си тегло. За да компенсират този стрес, в горната или средната част на платформите те се поддържат от торса, задържан в главата.

Видове крепежни елементи

Покривът, чиято рамка е изработена от дърво, претърпява термично разширение, а също така леко променя размера си в зависимост от влажността. За да не се стигне до деформация на тези най-малки промени, се използва специална система за закрепване на конструктивните елементи. Висящите греди имат 2 вида захващания:

• Mobile. Подвижните приспособления се наричат ​​специални устройства - плъзгачи, изработени са от метал. С помощта на тези, краката на краката са закрепени към Mauerlat, в резултат на което те могат да се движат леко, когато размерите на елементите се променят с колебания на влажността. Такива устройства предотвратяват деформацията на рамката на покрива, позволявайки му да "диша".
• Hard. Неподвижното закрепване на елементите на рамката на ребрата се извършва с помощта на пирони, винтове или метални обшивки. Този метод осигурява надеждно фиксиране, но не компенсира топлинното разширение и промяна в размера на дървото, когато влажността се променя.

Опитни майстори твърдят, че е забранено да се отрежат отвори в Mauerlate за закрепване на краката, тъй като това нарушава целостта на лъча, намалява силата му. С подвижно фиксиране краката са прикрепени към плъзгачите, а когато гредите са твърди, ребрата под Mauerlat се изрязват и след това се приковат.

Критерии за подбор

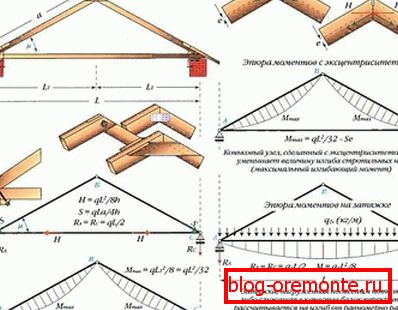

Окачените греди се считат за по-сложни при проектирането и инсталирането на версия на рамката на ребрата. Тази деликатна система изисква внимателно изчисление, като се вземат предвид всички натоварвания и сили, които ще я засегнат отвътре и отвън. За да се окаже, че покривът е надежден, изборът се извършва в съответствие със следните фактори:

1. Климатични условия. За да прецените какъв вид натоварване от вятър и сняг ще повлияе на гредите, трябва да определите климатичната зона на района, в който се извършва строителството.

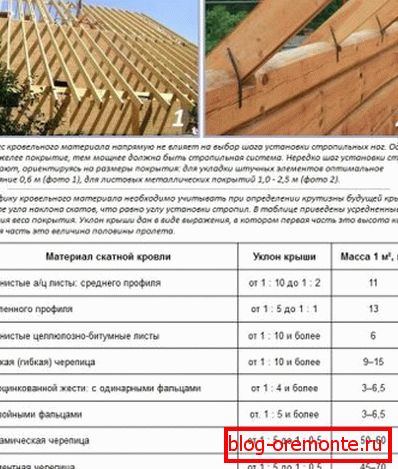

2. Довършителни покрития. Изборът на рамката за подова настилка зависи от желания покривен материал, тъй като вариантът има оптималния ъгъл на наклона и препоръчителното разстояние между елементите в зависимост от теглото и размера на покритието.
3. Вид покрив. Покривът може да бъде единичен, фронтон, бедро, полумрака или палатка в зависимост от формата и размера на конструкцията.

Важно! Окачените покривни конструкции имат голямо тегло и размер, така че можете да повдигнете вече монтираните конструкции на покрива само с кран. Най-често монтажът на рамката се извършва директно на височина, което усложнява покривните работи.
