Покривни греди - конструкция, устройства и видове

Покривни конструкции - една от най-сложните при проектирането, монтажа на жилищни помещения. Покривът на първия заема "удар", предпазващ къщата от валежи, вятър и студ, така че комфортът на всички домакинства зависи от неговата плътност, трайност, качество. Основата на надеждния покрив е система за наклон, която придава на конструкцията форма, определя оптималния наклон и служи за фиксиране на хидроизолационния материал. Съставът и относителната позиция на елементите на рамката зависят от конфигурацията на покрива. В тази статия ще ви кажем какъв вид греди е, както и как те се различават един от друг.

Функции

Рафтинг система - набор от носещи елементи, които поддържат геометрията на покрива, скелета на покривната конструкция, която я прави твърдост, желаната отклонение. Съставът, дебелината на сечението, местоположението на "гръбнака" на покрива се определят чрез изчисления, които отчитат постоянните и временните натоварвания. Таванът на покрива има следните функции, които определят функционалността на покрива:

1. Определя геометрията, пристрастие. Крачещите крака на трупа дават на покрива необходимия ъгъл на наклон и форма, улеснявайки улеснението на снега или атмосферните валежи от повърхността. Зависи от скелета, колко клещи или остриета ще имат покрив и този елемент на конструкцията определя неговия външен вид.
2. Той служи като основа за фиксиране на хидроизолационния материал. Облицовката на рамката на ребрата се използва за фиксиране на покритието.
3. Равномерно разпределя теглото на покрива. Свързаните елементи на кофражната система се разпределят равномерно и след това се пренасочват от товара от покритието и от теглото на снежната маса между носещите стени на конструкцията, като се избягва изкривяването или деформацията на конструкцията.
4. Осигурява функционирането на покрива. Структурата на рамката, като се вземат предвид характеристиките на покрива и покривната система, осигурява поддръжка, аерация и защита от кондензация.

Имайте предвид, че правилно проектираната покривна система е гаранция за издръжливост, надеждност и механична здравина на покрива, поради което нейният дизайн и монтаж са поверени на професионални архитекти. Опитните майстори вярват, че качественият скелет е много по-важен от завършването на покрива, така че не бива да го спасявате.

Критерии за подбор

Структурата на кофражната система се характеризира с голям брой допълнителни елементи и повишена сложност. Съставя се в съответствие с изчислението на постоянните и временните натоварвания, които действат върху конструкцията, като се вземат под внимание избрания покривен материал, както и факторите на околната среда. При избора на типа на рамката на ребрата трябва да се вземат предвид следните критерии:

• Климатичните условия в района, където се извършва строителството. За да може покривът да издържи на тежестта на снега и водата по време на тежки дъждове, се определя средната годишна валежи през зимата и лятото.
• Натоварване от вятъра За да се избере оптималната конструкция на покрива, се определя преобладаващият вятър в строителната зона и се взема предвид и средната скорост на поривите на въздуха.

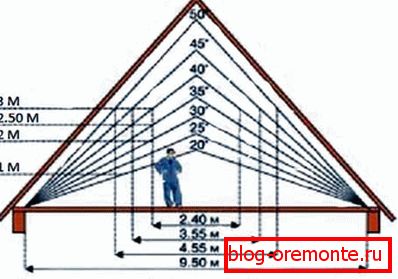

• Естеството на използването на пространството под покрива. На този етап се определя дали жилищният таван ще бъде оборудван в пространството под покрива или в ненагредена таванска стая.
• Вариант на покритието. За всеки материал се изчислява оптималният ъгъл на наклона, като се вземе предвид неговата форма и начин на закрепване.
• Бюджетът на строителя. Кофражната система е един от най-скъпите материали за материала и работната част на покривната конструкция, поради което формата определя финансовите възможности на строителя.

Опитни майстори вярват, че е безполезно да се борят с природата, все още ще загубите, така че климатичните условия в района, където се извършва строителството, са крайъгълният камък при избора на вида рамки. Ако районът е ветровит, тогава ъгълът на наклона на лъчите е плитък, а ако снегът е по-стръмен.

материали

Покривната система е задължителен елемент на стръмен покрив от всякакъв вид и конфигурация, състоящ се от вертикални опори, хоризонтални вдлъбнатини и стъпаловидни крака, осигуряващи опора и сигурно закрепване към покривния материал. Материалът, използван за направата на рамката, трябва да има леко тегло, висока якост, носеща способност, както и устойчивост на влага. Най-подходящите опции са:

1. Ууд. Дървото е естествен, екологичен материал, който е лек и издръжлив. За производството на рамка, квадратни пръти от 100x100 mm или 150x150 mm, се използват дъски с участък от 50x150 mm твърда скала. Значителен недостатък на дървените елементи на рамката е, че те се огъват под собственото си тегло за дълга дължина и също имат слабо съпротивление на влага.
2. Metal. Металните решетки са по-скъпи от дървените греди, които се използват главно за големи площи на стълбове и голямо тегло на покривния материал. Високата носеща способност на металния профил или ъгъл позволява увеличаване на стъпката между рамковите елементи без загуба на конструктивна якост. За да се намали вероятността от разпространение на ръжда, се използва метал, устойчив на корозия.

Обърнете внимание! Дървото се счита за най-подходящия материал за направата на покривната конструкция на жилищни сгради, тъй като има 3 важни качества: леко тегло, якост, пропускливост на въздуха. За да се увеличи устойчивостта на дървесината към влагата, е необходимо да се третират елементите на кофражната система с дълбоко проникващ антисептик.

Устройство

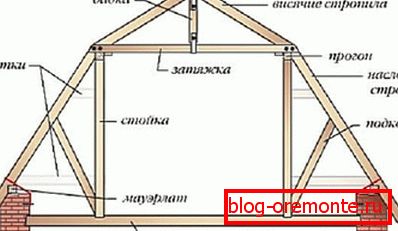

Системата за покривни рамки се състои от няколко взаимосвързани елемента, които се поддържат един на друг, осигуряват устойчивост на конструкцията, изискваната якост и също разпределят равномерно теглото на покривния материал между лагерите. Структурата на рамката, размерът на напречното сечение на отделните елементи и тяхното местоположение зависи от вида на покритието, от наклона на рампата и от начина на използване на пространството под покрива. Обикновено рамката се състои от:

• Mauerlat. Mauerlatom се отнася за напречна греда, която е закрепена над горната корона или няколко носещи стени на къщата. Изработен от твърда, твърда дървесина, иглолистна дървесина. Закрепете Mauerlat с помощта на дълги метални болтове или анкери.
• Листата. Наричаме бар Mauerlat, който не се намира на външни носещи стени, а на вътрешни прегради. Отляво са монтирани централните колони, поддържащи ръба на покрива.
• Стелажи. Стендове се наричат ​​вертикални опорни елементи, които поддържат ръба на билото или централната част на краката на рамката на рамката.
• Rafters. Крачовите крака почиват на Mauerlat и на хребета, под ъгъл към основата на покрива.
• Ригел и затягане. Тези термини се наричат ​​хоризонтални елементи на рамката, като се издърпват двойки ребрени крака. Болтът е разположен в горната част на гредите, непосредствено под билото, той е по-дебел и по-силен от болта, разположен много по-надолу.
• Struts. Пантата е поставена под ъгъл спрямо ребрата, за да се предотврати прегъването им под собственото им тегло. В единия край те лежат на крака, а вторият - в багажника или в бутилката.

Важно! Най-простата система за ферми се състои само от мауерлати, греди и хребети. С увеличаването на сложността на покрива нараства броят на допълнителните елементи, които укрепват структурата, както и компенсирането на товара при отклонение и разширение.

видове

Конфигурацията на рамката на покрива зависи от архитектурните особености на конструкцията, която е затворена. Покривните покриви трябва да отчитат броя на носещите подпори вътре или извън къщата, за да разпределят равномерно натоварването, което пада върху тях. Има следните видове греди:

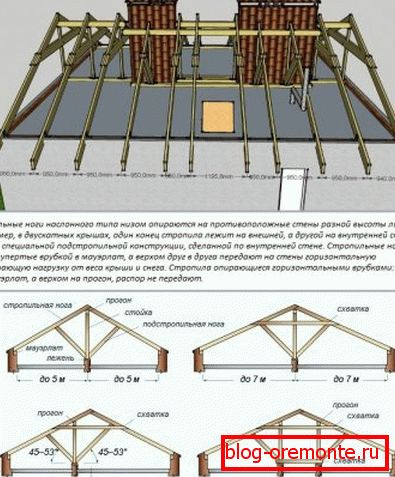

1. Naslonnye. Настилките на покрива се наричат ​​покривни греди, които се поддържат както от външните носещи стени, така и от вътрешните. В ролята на вътрешните пори могат да действат няколко колони или голям дял между помещенията, предвидени от проекта. Допълнителната вътрешна опора се използва като опора за билото. С помощта на многослойни патрули е възможно да се блокират големи конструкции без загуба на твърдост.

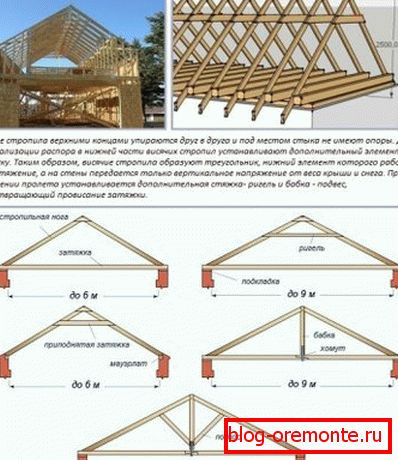

2. Висящи. Рафтерните греди имат опора само в една точка - в точката на докинг с Mauerlat. В другия край те се опират един срещу друг без подкрепата на хребет. Такава система е подходяща за сгради, които нямат вътрешна капиталова стена. Рафтинг фермите от този тип имат стабилна форма под формата на равностранен триъгълник, така че не се нуждаят от стабилизиращи елементи.

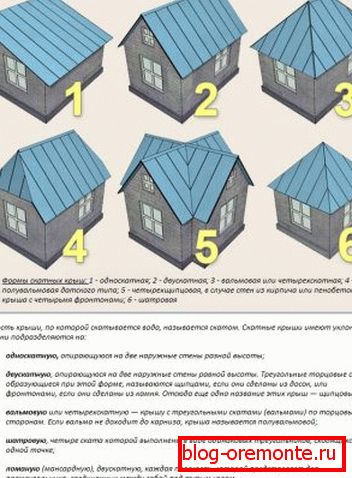

Моля, обърнете внимание, че окончателният изглед на рамката от дърво или метални елементи зависи от броя на кънките и вида на покрива. Най-простият вариант са едноетажният и покривният покрив, а сложните са покривът на тазобедрената става, половината от рогата и покривалото.
