Покривни греди със собствени ръце - уред и вериги

В Русия, където привързаността към традиционната кула с триъгълен покрив е силна, единичният покрив се счита за непредставен и неподходящ за жилищна сграда. Но за изграждането на стопански постройки и стопански постройки няма по-лесен и по-икономичен вариант. Ето защо, ако замислите изграждането на гараж, бани, навеси, навеси, не забравяйте да проучите структурата на покривната система на стената, за да я монтирате сами, без да наемате наети работници.

Дизайн функции

Покривната система на еднопосочния покрив е опростена половина на покривало. Неговите предимства:

•  Леко тегло. Ниското тегло на конструкцията ви позволява да я издигнете от нула или да реконструирате покрива, без да правите промени в основата, без да я подсилите. Това е голям плюс, тъй като разходите за изграждане на фондация, дори със собствените си ръце, са около една трета от стойността на цялата сграда като цяло.
• Наличие на материали. Тъй като покривната система се състои главно от дървесина, евтин материал, който се събира и продава навсякъде в централната ивица на Русия, така че разстоянието от магазина до строителната площадка е минимално. Цената на строителството е приемлива за всеки бюджет.
• Лесна инсталация. Обикновено плащането на професионалните майстори за покриви е 50% от разходите за построяване на покрив. Следователно, такава конструкция с елементарна кофражна система позволява да се сведат до минимум разходите, да се откаже наемането на работници от трета страна и да се закрепят ръцете на седалковия покрив.

Въпреки очевидните предимства не можем да споменем недостатъците на този тип покрив:

•  Ниско ниво на енергийна ефективност. Поради факта, че въздушният слой на покрива на седалката, който служи като естествен термоизолиращ слой, е по-малко от същото разстояние за фронтовата повърхност, това не е достатъчно, за да се предотврати изтичането на топлина. Покривът е направен от материали с висока топлопроводимост, така че през лятото се затопля, през зимата се охлажда, пренасяйки топлина или студ в помещенията под покрива. За да се премахне този недостатък, трябва да се организира по-задълбочено затопляне и вентилация на помещенията със собствените им ръце.
• Няма възможност да се оборудва таванското помещение. За някои собственици на къщи е необходима таванска манса, но е проблематично да се подготвят под покрив. Но на повърхността на склона с лек наклон е удобно да поставите слънчеви батерии, резервоари за отопление на водата и дори малка площ за почивка и слънчеви бани.
• Образуване на снегорини и снежни депозити. Този проблем е свързан с икономическите сгради в съседство с основната жилищна сграда. Снежна пързалка от по-стръмните склонове на покрива на къщата и се задържа на по-леко наклонения гараж. Ако обаче изчислите правилно, изберете подходящия материал, този недостатък няма да възбуди собствениците.

Структура на кофражната система

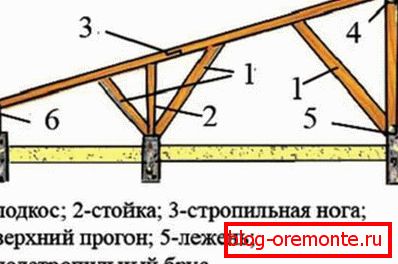

Покривната система на покрива на седалка не е нищо сложно, особено за тези, които са запознати с фронтовото устройство. Състои се от едни и същи основни елементи, които веригата показва:

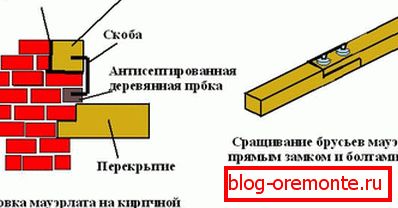

1. Mauerlat. Твърда, здрава основа, изработена от сечение 150х150 мм. Mauerlatt е закрепен към горната част на стените, така че той поема теглото на покрива и го пренасочва към основата. Тя не е инсталирана само в къщи от трупи и греди, в които задачите на Мауерлата изпълняват горните венци на рамката. В структурите на силикатния газ от тухлен прах по горния ръб на стената се установява кофраж и се излива бетонна замазка.
2.  Рафтинг крака. Рафтери са равномерни, силни пръти от дърво с размери 50х150 мм или 100х150 мм. Те разчитат на стените, формиращи геометрията на кънки. Стъпката между две стъпала се избира между 60-120 см. Трябва да се отбележи, че едно твърде необичайно и прекалено чести стъпка е нежелателно: ако гредите са неоснователно големи, дизайнът ще се окаже прекалено тежък, ако не е достатъчно - няма да издържи теглото на покривния материал. гредите определят инженерното изчисление.
3. Брейс. Също така се нарича под-бод крак е допълнителен елемент на подкрепа. Той под ъгъл отстъпва стълбовете, поддържайки средната част на гредите, предотвратявайки неговото отклонение. Подпорите са също така изработени от дърво, дъски с участък от 50х150 мм.
4. Поставката. Вертикална опора, която се поддържа от едната страна на подпорната преграда, а другата поддържа кратера на кофата, пренасяйки тежестта му до основата на сградата. Степените между стълбовете трябва да са 1,2-1,5 м, по-голямото разстояние не осигурява подходяща поддръжка.
5. Коминът. Изработен от същия материал като Mauerlatt, той изпълнява едни и същи функции само с тази разлика, че е монтиран върху вътрешните носещи стени.
6. Реал. Хоризонтално разположена дъска, издърпвайки заедно два стълба, предотвратявайки тяхното рапсиране.
7. Кобилки. Използвайте, ако дължината на козирката не е достатъчна за изграждане на надвеса на покрива. Това са плоскости с по-малко напречно сечение, чрез които те се разширяват. Разстоянието от стойката до края на филето трябва да бъде най-малко 40 см.

Видове оребрени системи

В зависимост от оформлението на сградата, за монтирането на еднопосочен покрив се използват различни видове кофражни системи, които максимално отговарят на определените условия:

•  Naslonnaya. Особеността се крие във факта, че пластовите греди са монтирани само в конструкции с вътрешни лагерни опори. Това е от значение за изграждането на тухлите или блоковете им, но ако дървената трупа или дървената къща се превърне в преграда с вътрешна стена, тя ще бъде подходяща за него. Схемата за скеле включва допълнителни опорни елементи: стелажи, писти, битки, леджни, подпори. Колкото по-голяма е площта и теглото на покрива на седалката, толкова повече помощни части. По този начин е възможно да се блокира структурата, разстоянието между стените, в които е повече от 12 м, ако има две опорни лагери вътре в нея.



• Плъзгащи. Плъзгащи се греди се използват при строителството на дървени трупи и дървени трупи. Опитните строители твърдят, че дървените сгради се свиват през първите 5-6 години след сглобяването, през първата година от експлоатацията, двамата губят до 15% от височината. Ето защо, ако оборудвате покрива си с твърд монтаж, покривът ще се изкриви, с времето ще трябва да бъде преработен. Въпреки това плъзгащите се греди на дъното имат крепежни елементи на типа на плъзгача, така че когато дървеният материал се утаи, покривът не се деформира, а се регулира.

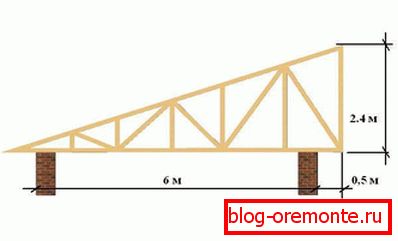

• Висящи. Тази кофражна система не разчита на вътрешните преградни стени, а се използват само външните стени. Най-често за такава конструкция е изградена рамка със същата височина в стените. За да определите наклона на рампата, използвайте дървена стойка. Рафтовите ферми са устройство, състоящо се от шкаф, вдлъбнатини, греди и, ако е необходимо, подпори, които се сглобяват на земята. Те са под формата на правоъгълен триъгълник, в който хипотенузата е рафтовете, малък крак е багажник, а едната е бутер. За да се инсталират фермите, на гредовете е изградена временна дъска от дъски, способна да поддържа тежестта на работника и фермата. Подходящ, ако разстоянието между стените не надвишава 4,5 м.

Опции за дизайн

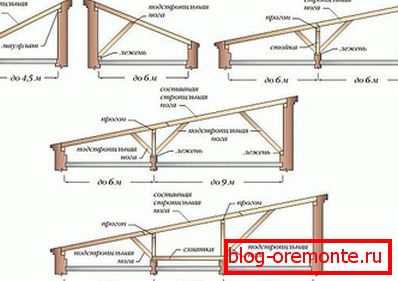

За да разберете какви елементи трябва да имат решетка на покрива ви, какво трябва да бъде стъпалото между тях, трябва да направите измервания на дължината и ширината на сградата, да определите разстоянието между носещите стени. Ако дина на структурата:

• 4, 5 метра или по-малко. Ако разстоянието между преградите е малко, можете да изберете най-простата версия, състояща се от здрави фиксирани марулати и кранови крака. Инсталацията не създава значителни затруднения, може да бъде направена само от себе си. Този метод се използва за малки по размер сгради: гаражи, навеси, улични тоалетни.
• 4,5-6 м. Ако разстоянието превиши препоръчителните стойности, шестметровите наклони, които нямат опора върху вътрешната преграда, ще се изплъзват под собственото си тегло. Поради това, системата за връзките трябва да бъде укрепена от подпори, разположени върху крака, монтирани на пода.
• До 12 м. Ако дължината на покрива надвишава 12 метра, монтирайте поне една стойка, върху която се поддържат подпорите. Стъпалото между гредите и стелажите не трябва да надвишава 1,2-1,5 м.
• До 16 м. За конструкции с разстояние повече от 16 м между стените е необходимо да се монтират поне две стелажи, закрепени с битки, с различни насочващи подпори. Тази кофражна система се използва изключително рядко, тя е подходяща за оборудване на големи навеси за съхранение на добитък или складове.

Трябва да се разбере, че колкото по-голяма е конструкцията, толкова по-сложна е системата за наклон, толкова по-малка е стъпката между гредите. Тъй като стандартната дължина на нарязания дървен материал е 6 метра, тогава конструкциите, чиято ширина надвишава 4,5, изискват производството на композитни крачета за крака, състоящи се от една или две дъски, припокрити с 50 см.

чертане

Така че odnoskatnaya покрив е под формата на триъгълник, някои дължини, от които ние знаем страни, можете да изчислите останалото, използвайки тригонометрични формули, известни на всички от училище. Да предположим, че хипотенузата е крак на кратун, ние го обозначаваме с Lc. Тогава сегментът Lbc е катетът, височината на стената от гредите до билото. Следователно, Lcd е ширината на къщата, А е ъгълът на наклона на рампата (избран или изчислен). Сега всичко зависи от това кои партии са известни на нас:

• Ако ширината на къщата е зададена и височината на стената е от припокриване до билото, тогава ще изчислим с помощта на калкулатора ъгъла на наклона: tgA = Lbc / Lcd;
• Ако ъгълът на рампата и ширината на конструкцията са известни, изчислете височината на наклона на стената: Lbc = tgA * Lcd;
• Когато се определи ширината на структурата и ъгъла на наклоните, е възможно да се изчисли дължината на крадеца на козирката: Lc = Lcd / cosA.

След като се извършат изчисленията, веригата се изтегля, на която се прилагат размерите. В опростения чертеж се отразява и стъпката между краката на ребрата.

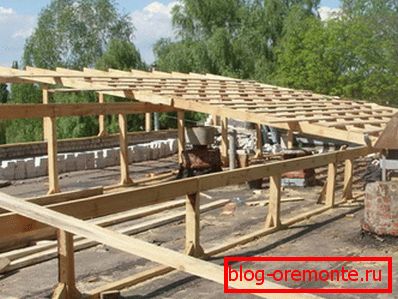

Сглобяване на гредите

Тъй като последователността на работа зависи от вида на кофражната система, ние ще анализираме как да се изгради един мост покрив за гараж с ширина от 4.5 м от нашите собствени ръце.Тъй като размерите на разрешителното за строеж, е възможно да се направи с изграждането на най-простият тип покривни кофражни системи:

1. След фасадните стени, завършващи под формата на правоъгълен триъгълник, преградите, върху които ще бъде поддържан наклонът, ще бъдат хидроизолирани преди монтажа на Mauerlat. За тази употреба покривен материал, сгънати в два или три пъти или специален филм.
2. На стената е оборудван с подсилен колан: фиксират кофража, монтират армировката, запълват се с вискозен бетон. Сглобяеми дупки за закрепване на Mauerlata. Преди да фиксирате носещия лъч, той се обработва с противопожарна защита. Закрепете Mauerlat с анкерни болтове.



3. След това гредите са подготвени. Закупените дъски със собствените си ръце видяха с това, че стъпалото на кратера трябва да образува надвес на покрива от 40-50 см от двете страни. Едната решетка се повдига нагоре, а мястото на вратовръзката се маркира под мауерлата. Останалите крака са направени по този начин.
4. Инсталирайте собствените си ръце на задните и предните греди, между които теглете въдица, по която те монтират и изравняват останалите крачета. Оптимално, ако стъпалото между тях е 50-80 см.



5. След това следва устройството на щанда, твърдо или решетъчно. Solid е подходящ за меки покриви и е изработен от шперплат. Решетката се състои от непрорязани дъски, фиксирани перпендикулярно на гредите, използвани за подови настилки от метал и профилирани метални листове. Стъпалото между елементите на покрива зависи от теглото на покривния материал.
