Покривни наклони, как да се изчислят и фиксират наслоените
Структурата на покрива е сложна система, в която са опорни елементи, хидроизолационни покрития, изолация и бариери за бариери. Всички покривни елементи са обект на временно и постоянно натоварване, така че те трябва да имат висока товароносимост, за да се избегне деформация или дори колапс на покрива. За да се гарантира силата и дългия живот на точното изчисление, определете състава на рамката, разстоянието между нейните елементи, както и тяхното напречно сечение. Като правило в частна сграда за жилищно строителство се използва система от найлон, която позволява покриване на структури с ширина до 16 метра. В тази статия ще говорим за нейното устройство, функции и основни възли.
Устройство и функции
Конструкцията, състояща се от взаимосвързани опорни елементи, поддържащи релсите на покрива, се нарича система за покривни рамки. Изпълнява функциите на един вид скелет, който дава наклона и формата на покрива. Монтажът на покривната конструкция се извършва само след изчисляване на товарите, които ще я повлияят по време на операцията. Правилно проектираният скелет ще реши следните задачи:
- Използва се като основа за фиксиране на покривния материал. Монтирането на хидроизолационния материал върху повърхността на рампата се извършва върху летвата на покривния скелет, който равномерно разпределя теглото на покритието, а също така му придава твърда форма.
- Оформя наклона на покривната конструкция. Краката на рамката са монтирани под наклон към основата, така че покривът придобива триъгълна форма. Наклонената повърхност на рампата позволява вода и сняг да се промъкнат свободно, без да се увеличава натоварването върху елементите на опорната система.
- Тя осигурява устойчивост на структурата и носеща способност. Покривът е силно натоварен поради голямото тегло на покрива, топлоизолацията, теглото на самата козирка и снежната капачка, така че кофражната система трябва да има високи якостни свойства и да пренасочва теглото на покрива към лагеруващите опори.
Обърнете внимание! Покривната система от найлон тип се нарича подпорна конструкция на покрива, която включва вертикални подпори, разположени върху вътрешните лагерни стени. Монтирането на такава рамка се извършва, ако в средата на къщата има изградена капитална стена на основата. Покривът с найлонова кофражна система претърпява само огъване, така че да не се изисква компенсиране на разрушаващите елементи.
структура

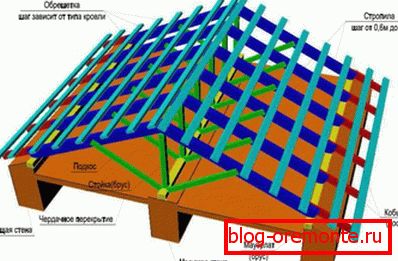

Преди да извършите инсталирането на покрива, трябва да направите точно изчисление на товарите, които ще го повлияят, както и да изготвите подробен проект. Тези прости изчисления ще помогнат да се определи кои елементи ще навлязат в пластовата система за ребра, да изчислят своето напречно сечение и разстоянието между тях. Ако покривът има опора върху вътрешните носещи стени, рамката се състои от следните компоненти:

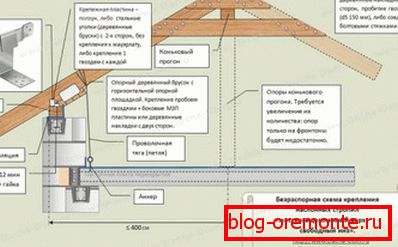

- Mauerlat и спускане. Тези термини са опорни елементи на покривната конструкция, закрепени към горния етаж на стените, върху които покривът е наклонен. Те са изработени от иглолистна дървесина с размери 100х100 мм или 150х150 мм. Лъката се различава по това, че е прикрепена към вътрешни товарни прегради и е възможно да се закрепят вертикални опори, които поддържат кънки.
- Rafters. Покривите са монтирани по двойки по наклона на покрива. Тяхната черта е, че имат 2 точки на подкрепа - на Mauerlat и на хребета. Поради това конструкцията е издръжлива и не изпитва стрес върху огъването. Стъпалата между гредите, дебелината на краката определят изчислението, като се отчита теглото на покрива и климатичните условия.
- Елементи на под-ствола. Елементите на дъното се наричат допълнителни подпорни елементи, благодарение на които покривът придобива голяма товароносимост. Тази категория включва вертикални опори, наречени канализации, хоризонтални всмуквания, както и подпори, поддържащи гредите.
- Решетка. Облицовката е фиксирана перпендикулярно на ребрата, а покривният материал е монтиран върху нея. Изчисляването на товарите определя каква трябва да бъде основата на покрива - твърда или решетъчна.
Важно! При проектирането на система за подреждане на парапети основното е правилното изчисляване на постоянните и временните товари, на които е изложен покривът на къщата преди извършване на инсталацията. Отличителни черти на рамката от този тип са използването на вътрешни носещи стени за монтаж на платформа, вертикална конструкция, поддържаща конструкция на билото.
видове
Покривът е изгладен от няколко вида товари, включително натоварването на огъване и огъване. За да се компенсират тези напрежения и да се направи стабилна и твърда кофражна система, се използват голям брой компенсаторни елементи, чието напречно сечение определя определянето. За да се предотвратят деформации на рамката, монтажът на покрива се извършва с подвижни крепежни елементи. Настилките на покрива са от следния тип:
- Не-разпространение. Монтажът на неразпределителната рамка от найлонов тип се извършва с помощта на подвижни крепежни елементи, благодарение на които възлите на системата дори след фиксиране могат да компенсират натоварването върху разширяването на носещите стени. Краката на тавана на покрива от този тип са закрепени от едната страна посредством шарнир, а от друга - от плъзгач.
- Spacer. Разпределителите на найлон тип nylon нямат две степени на свобода, но една. Единият край на крака в този случай е фиксиран здраво, а другият с плъзгач, шарнир или друго подвижно приспособление. Рамката на разделителната решетка осигурява монтажа на Mauerlate, тъй като има малък ефект на счупване върху външните опорни лагери.
Опитни покриватели за покриване на дървените къщи, които все още не са завършили процеса на свиване, използват неограничените покриви, чиито подвижни опори могат да компенсират деформациите, които настъпват при постепенното сушене на дървесината. Изчислението е, че не твърдо фиксирана структура ще се уталожи заедно с кутията на къщата.
Удобства

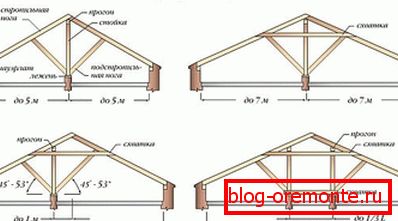

Изграждането на пластова рамкова конструкция на покрива зависи от много фактори. Съставът на системата е засегнат от наклона на кънки, климатичните условия в строителната зона, избрания покривен материал. За да вземете под внимание всички тези критерии, трябва да изчислите натоварването на покрива. В зависимост от ширината на конструкцията, която е затворена, рамката на покрива има следните характеристики:
- За покриване на конструкция с ширина до 10 метра е достатъчно да има една лагерна опора, върху която са монтирани вертикални рафтове. За да компенсирате отклонението на дългите крака, настройте подпорите.
- За покриване на конструкцията с ширина до 10-14 метра, един вътрешен лагер също е достатъчен. Въпреки това, за да се укрепи рамката, състояща се от Mauerlat, крака, греди, греди, рафтове и подпори, използвайте хоризонтални вдлъбнатини, за да компенсирате разрушаващия товар.
- За покриване на конструкция с широчина 16 метра са необходими две вътрешни опорни стени. В този случай рамката на рамката се състои от марулат, крака, греди, подпори, стълбове, болтове и щифтове.
Моля, имайте предвид, че максималната дължина на крадещите крака на рамковия скелет е ограничена до стандартен размер на резачката от 6 метра. Разбира се, възможно е да се направят рамки или да се постави филе, но този дизайн ще се окаже по-малко издръжлив.
