Проектиране на покрив - тавана

Понякога покривът на фронтон изглежда скучен и унищожава хармонията на архитектурния стил, така че дизайнерите трябва да измислят нещо по-оригинално. Една от тези опции с "усукване" - тип на покрива. Елегантният симетричен дизайн от едната страна изглежда прост, но в същото време удря с екзотика, като се позовава на естетиката на източните или северните юрти.

Покриващите майстори се препоръчват да се откажат от самостоятелното изграждане на покрива на стената в случай, че не сте сигурни за високото ниво на умения и опит в строителството. Най-простият вариант е да се повери дизайнерската работа и инсталирането на специалисти. Нищо обаче няма да ви попречи да разберете как стегнат покрив и неговата кофражна система са проектирани да оценят самата възможност за изграждане.

Дизайн функции

Наклонен покрив, чийто дизайн може да се състои от четири или повече лъча, в класическата версия се счита за вид покрив с четири наклона. Броят на кънките зависи от геометричната форма на основата на покрива. Ако структурата е блокирана под формата на квадрат, ще има четири, а ако е кръгла, тогава може да има пет или шест или повече, основното условие е, че те са еднакви по форма и размер.

Структурата на наклона на покрива се състои от следните части:

• Ridge възел, точката на свързване на всички крака на покрива на хълбока, образувайки връхната си точка, връх.
• Калъпите са с триъгълна форма, поддържани от греди и оформящи покривната повърхност. Независимо от броя на кънките, които имат покрив на височина, ъгълът на наклона варира в диапазона от 20-50 градуса.
• Окачена, изпъкнала част от покрива, която предпазва стената от дъжд и вятър. За да може надвесът да изпълнява функциите си ефективно, дължината му трябва да бъде най-малко 40-50 см. Оформете надвисналата част на дългите долни части на ребрата крачета или филе.
• Покривна покривка, материал, който затваря решетката на покрива на стената, за да формира нейната повърхност. Той предпазва сградата от проникване в снега, дъжд и студ. Като покривен материал се използват метални плочки, велпапе, ондулин, шандели, покривен филц, шисти.



• Кофражната система, елементите на рамката на укрепвания покрив, които носят и разпределят тежестта си върху носещите стени и основи, предотвратявайки деформация, потъване и срутване.
• Системи от канали, набор от елементи, които помагат на излишната влага да се измъкне от повърхността на покрива на стената в буря. Състои се от фунии за всмукване на вода, улуци и вертикални тръби.

Крачният покрив е конструиран по принцип на симетрия. Следователно максималната хармония може да бъде постигната, когато се използва кръгла или квадратна структура като основа за нея. За правоъгълна къща можете също така да построите покрив за палатка, но това е много по-трудно, отколкото ако изградите бедро.

предимства

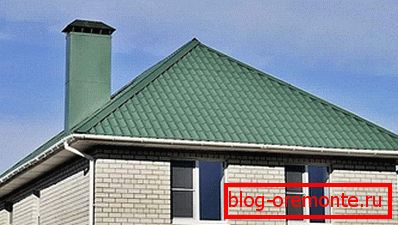

Стрелката на покрива е доста трудна за проектиране и трудно да се инсталира, но при гледане на околните къщи, можете да видите, че е много популярна. Дизайнерите обясняват използването на конструкцията на покрива на стените в проектите по своите предимства:

1. Отлични аеродинамични свойства, които позволяват покривът на палатките да издържи на разрушаването и дори ураганните пориви на вятъра, без да се страхуват от разкъсване на покривния материал и загуба на тавана.
2. Изграждането на покрива с високи стени и стръмните склонове ви позволява да забравите за такова неприятно рутинно събитие, като почистване на покрива със сняг.
3. Покритият покрив оставя възможността за построяване на просторна жилищна таванска стая. Въпреки това, при отсъствие на фронтони, ще трябва да инсталирате скъпи прозорци за капандури, които са монтирани директно на рампата.
4. Оригиналният дизайн отличава къщите с покривен покрив с четирислоен покрив от редовете на подобни проекти с таван на покрива.

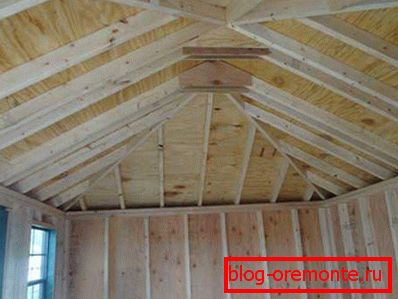

Система за окачване

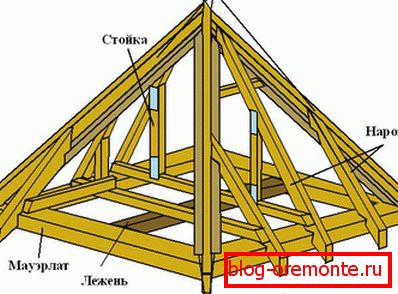

Системата за покрива на шатрата на покрива - рамката, върху която се държи, основата. В зависимост от метода на закрепване на гредите, се разграничава висящ и слоест сорт. Закачените наклони се основават на две точки - Mauerlat и възела на гребена, а шарнирните имат допълнителна опора за вертикалната стойка, която е монтирана на вътрешната носеща стена. Изборът на покривната кофражна система зависи от разположението и площта на къщата.Опитните дизайнери на покриви не препоръчват използването на натрупана система, ако ъгълът на рампата е по-голям от 40 градуса.

Той се състои от следните елементи:

• Mauerlat. По време на изграждането на покривния покрив, Mauerlat, направен от пръчка с дебелина 150 х 150 mm или повече, се полага на стената, основата на всяка рампа. Това означава, че ако покривът е с четири стъпки, се нуждаете от четири твърди, надеждни бара, обработени с огнеустойчиво и антисептично средство. Mauerlat се използва като опора за закрепване на гредите и разпределяне на теглото на покривната конструкция по периметъра на опорните стени. Между другото, върху вътрешните прегради, участващи в пластовата система за навеси, също се монтира носещ лъч, но се нарича лог.
• Върховният възел. Точката, в която се намират горните части на краката на кравата, се нарича скейт. Покривът тип "палатка" означава хребетна връзка под формата на възел, а не на линията, като хълбок или дву-наклон.

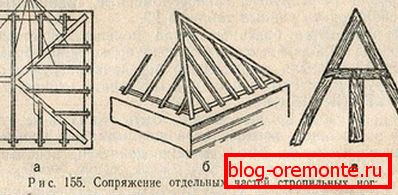

• Диагонални гайки. Те се разминават от върха на хребета в четири посоки до ъглите на Mauerlath, оформяйки ръбовете на кънките. Дължината на носача е по-дълга от нормалното, така че дебелината им трябва да издържа на големи натоварвания.

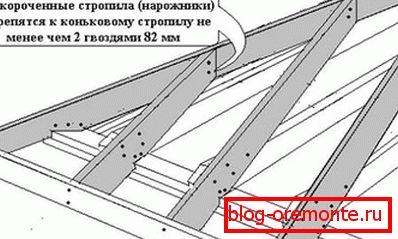

• Narozhnikov. Тези елементи са характерна особеност на покрива на хълбока, имат различна дължина, нараствайки, когато се приближават до централния крак. Ембрионите са фиксирани с едната страна на гредите, а другата - с марулатите.Опитните покриватели отбелязват, че в никакъв случай не е възможно да се закрепят работниците към стелажите и възела на хребетите, което нарушава твърдостта на конструкцията!



• Централни греди. Най-дългият крак, разположен в средата между двата котлета, е всичко останало от обикновените греди, които се използват в тавана на тавана.
• Стелажи. Вертикално монтирани греди, които служат като опора за възела възел или грайфери крака. Те използват покрив със стени с покривна система.
• Затягания и напречни греди, хоризонтални напречни греди между двойките на решетките, гасене на натоварването по стените на къщата. Колкото по-голямо е затягането, толкова по-дебели ще бъдат гредите.
• Подкосов, поддържа, монтиран под ъгъл от 45 градуса към краката. Те са необходими, за да се намали отклонението на гредите от теглото на собственото им тегло.



• Решетка. Облицовката служи като основа за покривното покритие. Мека и ролка покриви изискват оборудване на непрекъснато леене от листове от влагоустойчив шперплат, както и за гофрирани плоскости и метални плочки е достатъчно да се решетка

Рафтовете могат да бъдат направени от метал или дърво. Дървото е по-евтино, по-лесно за боравене, но трябва да бъде предварително обработено с антисептично, забавимо пожарогасене, за да го предпази от гниене и запалване.

Нюанси на строителството

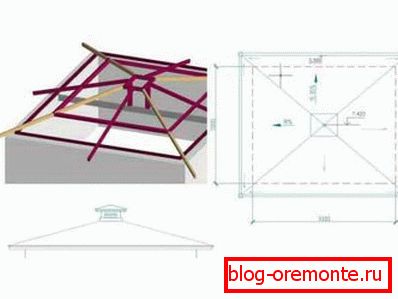

Изграждането на покрива на улицата започва с изчисляването и създаването на работен проект. Помощ за това може не само архитекти, но и специални компютърни програми. Те изчисляват ъгъла на наклона на кънки, височината на възела на хребета, напречното сечение на рамковите елементи.

1. На първо място да се определи наклона на кънки, въз основа на данните от строителната климатология. С помощта на специални карти разберете до коя от осемте зони на сняг и вятър товар е мястото на строителството, и какъв е препоръчителният ъгъл. След това изберете покривалото и след това се уверете, че той може да се монтира на рампите с този ъгъл. Като правило, рулонните материали се използват върху леко наклонени покриви, а модулните се използват за по-стръмни.



2. Също така за създаването на проекта е необходимо да се изчисли височината на местоположението на връзката на билото. В хода на изчисленията се отчита ъгълът на наклона на кънки, желаната височина на тавана в таванската стая. Условно, покривът е разделен на половина и представлява парче като триъгълник с два известни ъгъла и страна равна на ширината на къщата. След това височината на билото се изчислява, като се използват тригонометрични формули.



3. Не можете да направите, без да изчислявате общото натоварване на кофражната система, което се състои от стойностите на временната (снежна маса и лице на покрива) и постоянно (теглото на покривната кейка, действителната рамка и подовете). Този параметър в централната лента на Русия достига до 380 кг на метър, според него се избира дебелината на гредите, марулатите, вдлъбнатините, колоните.

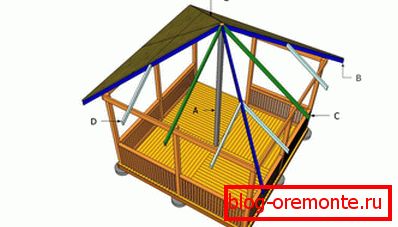

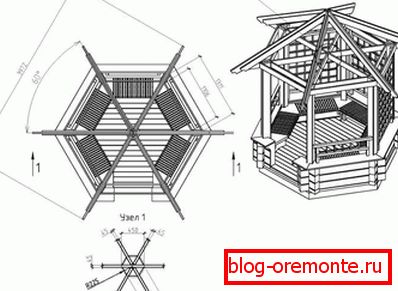

Покривът на покрива на стената допринася за рационалното разпределение на топлината в къщата, предпазва от дъжд, предотвратява образуването на снежна шапка и е подходящ и за беседка беседка, монументална уважавана къща!
