Сандвич комин тръба - как да инсталирате собствените си ръце

Ако смятате, че инсталирането на комина - загриженост само щастливи собственици на камини, тогава най-вероятно сте само планира да придобие частна къща. Собствениците с опит в собствения си опит знаят, че този елемент на отоплителната система е необходим и за газовите котли, с които се отоплява къщата и за организирането на топла вода за печки в банята.

И какво руски не обича една добра баня? Всяко устройство за генериране на топлина изисква тръба за отстраняване на газова смес, състояща се от въздух и горивни продукти на гориво от стаята до атмосферата. За да извършите тази работа, опитни печки препоръчват сандвич комини и какви са те, как се извършва инсталацията и сегашното преминаване през покрива ще разкаже текущата статия.

Изграждане на сандвич-тръби

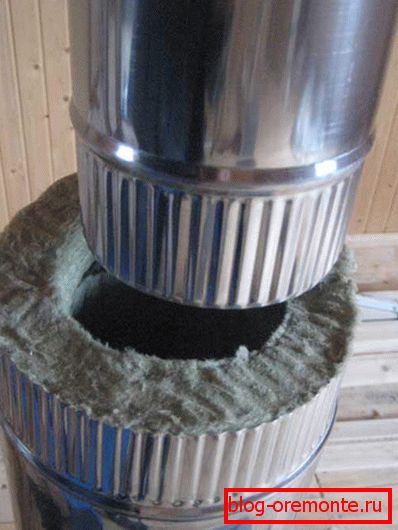

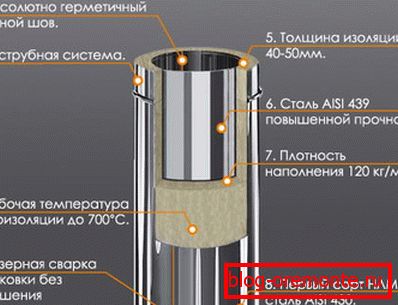

Всичко свързано с отоплителното оборудване е свързано с опасността от пожари, особено в дървени къщи. Статистиката каже, че повече от половината от случаите на пожар възникват, защото собствениците на къщи са извършили инсталирането на комина със собствените си ръце неправилно. За да улесните тази задача и да предпазите къщата от пожар, използвайте сандвич тръба за комина. На пръв поглед те изглеждат като обикновени продукти, изработени от неръждаема стомана, но всъщност имат трислойна структура:

1. Вътрешен контур. Кръг цилиндър от неръждаема стомана с повишена якост с дебелина най-малко 1 мм с добавяне на цинк или молибден. Вътрешната тръба е изработена от лист метал, чрез заваряване за получаване на запечатан шев. Поради високата си устойчивост на корозия, легираната стомана не уврежда взаимодействието с водата.
2. изолационен слой. Между вътрешния и външния контур е изолиращ слой, който изпълнява две важни функции: "заключва" топлината във вътрешността на тръбата, не позволява да се загрява околната материал и не позволява дим да се охлади по време на преминаването през тръбата, саждите не е установен на стените му. Както изолацията използват влакнести материали с висок клас на пожароустойчивост с работна температура до 700 градуса, например, минерална вата на базата на базалт. изолация слой между контурите е 40-60 mm и плътността на изолация 12о кг на кубически метра.
3. Външен корпус. Външната обвивка на сандвич тръба, направена от неръждаема стомана или друг вид метал. Корпусът е запечатан чрез лазерно заваряване, което не уврежда галваничния слой от неръждаема стомана, който го предпазва от корозия. Цената на тръбите от месинг и мед значително увеличава разходите за полагане на комина, а инсталацията е оправдана от грандиозния външен вид.

Допълнителни елементи на двуканален комин

Сандвич-тръби се състоят от допълнителни елементи: прави секции, завои, тръби. Диаметърът на продуктите зависи от производителя, така че е необходимо да се закупят всички части на комина на една фирма, идеално подходящи един за друг.

Предимства на сандвич тръби

Сандвич комини са по-скъпи от обикновената неръждаема стомана, но тяхната цена се увеличава поради по-голямата сигурност и надеждност на такава система, особено ако инсталацията се извършва от самия себе си. Предимствата им включват:

• Отлична изолация. Вътрешният топлоизолационен слой защитава заобикалящите елементи на кофражната система от пожар и поддържа топлината вътре в тръбата. Сапуната от сандвич е чудесна за монтаж на външни комини, които не излизат през покрива. В повечето региони на Русия тяхното монтиране е възможно само ако тръбата е изолирана ръчно или в производството.
• Липса на кондензация. При обикновените тръби, поради вътрешната и външната температурна разлика вътре, се образува конденз, който се натрупва върху купчините и в крайна сметка унищожава комина. В сандвич-тръби, поради топлоизолация, няма преход на дим от изпарението към течността.
• Некомплицирана услуга. В сандвич тръби димът, преминаващ пътя от пещта в атмосферата, не се охлажда, така че върху стените не се образуват отлагания на сажди, за разлика от еднокорпусните тръби от неръждаема стомана. Благодарение на този комин, дори и диаметърът му да не е голям, не изисква често почистване.
• Лекотата. Приемайки почти еднакви огнеупорни качества, сандвичът на комини тежи няколко пъти по-малко от тухла, така че инсталирането му не е свързано с подсилването на основата.
• Естетика. В сравнение с еднокомпонентна тръба от легирана стомана, изолирана със собствените си ръце, сандвич-тръбите изглеждат по-чисти и представими.
• Лесна инсталация. Благодарение на фланеца или байонетния монтаж, сандвичът може лесно да бъде сглобен с ръка и коминът преминава през покрива.

За изчисляване на комина със собствените си ръце е необходима инструкция за нагревателя, показваща мощността и размера на входящата тръба, въз основа на които се определят диаметрите на тръбата, необходими за осигуряване на сцепление.

Принципи на инсталиране на сандвич комини

За да използвате нагревателя без страх от пожар, отравяне с въглероден окис, е необходимо да се изгради комин, ръководен от правилата за пожарна безопасност и кодовете на сградите:

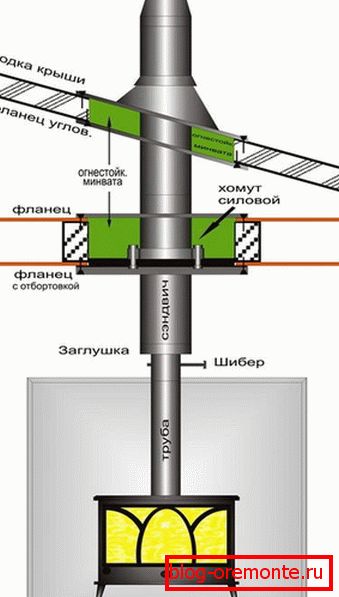

1. На места, където коминът преминава през тавани, стени или покриви, се изисква допълнителна топлоизолация посредством камера за преминаване от стомана или отклонена тръба.
2. Не свързвайте сандвича директно към входа на нагревателя. Препоръчва се да се използва сандвич тръба върху външните секции на комина, когато вече е направен проход през стена или покрив.
3. Мястото, където преминава коминът в непосредствена близост до стените, е защитено с листове от огнеупорен материал, например азбест.
4. Ако монтажът се извършва ръчно, уверете се, че дължината на хоризонталните секции, която неблагоприятно се отразява на теглителната сила, не надвишава 100 cm.
5. Диаметърът на сандвича на стоманена тръба не трябва да е по-малък от входната тръба на нагревателя.
6. Коминът от стомана трябва да бъде сглобен от нашите ръце, така че ставите да не падат върху тръбата, преминавайки през покрива.
7. За да премине през покрива се вмъкна в пролуката между елементите на кофражната система, използвайте завои. Тръбите от сандвич имат издърпващи части с ъгъл от 45 градуса, ако се изисква завъртане на 90 градуса, се изискват две завои.
8. Диаметърът на всички елементи на комина трябва да съвпада, така че ставите да не образуват никакви пропуски. За да запечатате сглобката използвайте стоманени скоби и огнеупорни уплътнители.
9. В дъното на комина се извършва инсталиране на ревизия, врата или стъкло, през които се контролира състоянието на комина.

Монтажът на вътрешния контур на тръбата се извършва "чрез конденз", т.е. всеки следващ елемент се вмъква вътре в предходния. А външният корпус е свързан "с кондензат", напротив, поставяйки горния сегмент на долния.

Последователност на инсталиране

Монтирането на комина може да бъде направено със собствените си ръце, ако сте снабдени с необходимите инструменти и материали, спазвайте проста технология. Преди монтажа се подготвят местата, в които комина преминава през таваните и покрива. За да направите това, изрежете отвор, чийто размер позволява свободно изтегляне на тръбата. Проходът е защитен от прегряване от контакт с тръбата посредством камера за преминаване, изработена от метал или азбест. Първият сегмент от една верига е свързан към дюзата на нагревателя, като издърпва корпуса. След това инсталирайте следните елементи на комина.

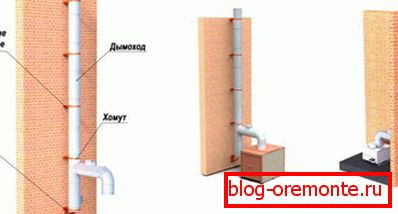

Монтирането на тръби, колена и завои се извършва с помощта на скоби, фиксирани към стените на всеки 2 м. Моля, имайте предвид, че не е позволено да се постави комин близо до електрическа мрежа или газопровод, за да се избегне експлозия, пожар. На покрива на комина се отстранява на разстояние 50-150 см от най-високата точка и височината му трябва да надвишава скейта поне с 0,5 м. Инсталирането на комин с помощта на сандвич тръби прави работата на нагревателите безопасни и намалява загубите на топлина, което намалява разходите за отопление на къщата с 10% на сезон.
