Счупен мансарден покрив със собствени ръце - устройство и

Ако искате да увеличите полезния район на къщата, без да харчите страхотна сума пари, определено трябва да помислите за проекти с таван. Опитът на разработчиците казва, че това е оптималният начин за планиране на жилища от икономическа класа, защото един квадратен метър жилищна площ в него струва няколко пъти по-евтино, отколкото в двуетажни сгради. Има погрешно схващане, че таванският етаж е подходящ само за сезонно ползване през топлия сезон.

Въпреки това, това е погрешно, тъй като качествен изолиран счупен покрив покрива идеално запазва топлината през зимата, температурният му режим не е по-малко удобен, отколкото в отопляемите стаи на първи етаж. Дори и без допълнителна топлоизолация таванът е един вид "въздушна възглавница", която поддържа оптималната температура вътре в къщата.

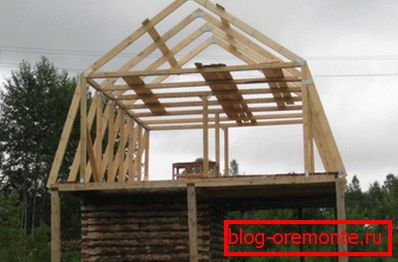

Счупеният покрив на покрива се счита за технически сложна структура, като съветва за поверяването на ерекцията му на професионален екип. Независимо от това, човек, запознат с покривните работи на примера на традиционен покрив на покриви, е в състояние да овладее конструкцията си със собствените си ръце, с помощта на двама помощни работници, асистенти. Основното нещо е да разберем, че това е процес, който изисква сериозен подход, който може да бъде започнат безразсъдно без предварителни изчисления.

Предимства на дизайна

Разбира се, таванското помещение може да бъде оборудвано дори със собствените си ръце, като се изгради конвенционален триъгълен покрив. Но поради стръмността на кънките, така че таванът да се научи, височината на такъв покрив трябва да бъде много голяма. Това е неефективно и непрактично, тъй като покривът с променлив ъгъл на кънки ви позволява по-ефективно да се разпореждате със съществуващото пространство. По-наклонената горна част прави таваните по-високи. Според строителните норми, ако разстоянието от пода до хребетното свързване е по-малко от 2,5-2,7 метра, стаята не се счита за жилищна, не може да се нарече таван, а по-вероятно е само таван. Структурата на счупения покрив има следните предимства:

• Възможност за оборудване на по-високи тавани.
• Високо ниво на защита от валежи, вятър.
• Лесен снеговалеж от кънки.
• Това помага да се спести топлина.
• Рационално използване на пространството под покрива.

Етапи на строителство

Създаване на проект

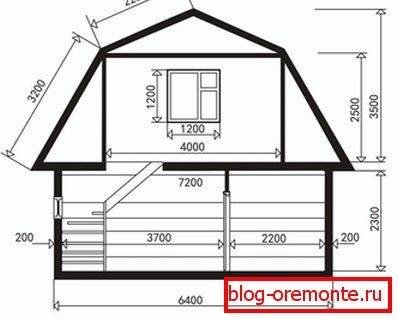

Изготвяйки линията на счупения покривен покрив на покрива за самия строеж, по-добре е да се изготвят чертежи с различни проекции, които да показват подробно местоположението на елементите си. Въз основа на дължината и ширината на къщата, трябва да определите размера на таванската стая, както и покрива. Първото нещо е геометрията на кънки:

• Важна задача е да се изчисли височината на връзката на билото, тъй като височината на бъдещите тавани зависи от нея. Вземете предвид, че от билото до тавана плочите трябва да бъдат около 1,5 м.
• Следващата стъпка е да се определи височината на тавана. За удобна употреба е по-добре да я поставите на ниво от 2-2,2 метра.
• Определяне на наклона на горната част на наклона. На чертежа се изчертава линията на тавана, от връзката на ръба в двете посоки, правят се прави линии, преди да се пресичат тази линия. С помощта на уреда, ъгълът им се определя, стойността му е по-добре веднага фиксирана на фигурата. Обикновено този параметър е в рамките на 20-30 градуса.
• Определяне на наклона на долната част на наклона. От долния корниз на покрива, разстоянието в чертежа е равно на дължината на надвеса (40-50 см). От края на горния наклон до тази точка се изчертава права линия. Ъгълът се измерва и от уреда, обикновено има стойност 50-60 градуса.
• Стените на тавана са очертани, се определят линейни размери и обща площ.

За да бъде проектът правилен, е важно точно да направите основните измервания и да наблюдавате скалата. За да се улесни проектирането могат да бъдат компютърни програми, в които е достатъчно да се вмъкнат размерите на конструкцията и желания тип покрив, те извършват всички останали работи автоматично. Ако няма достъп до такъв софтуер, по-добре е да използвате готови проекти.

Изчисляване на кофражната система

Рафтери - основните подпорни елементи на счупения покривен покрив, неговия вид скелет. Те са подложени на огромни товари, така че имат специални изисквания. Изборът на напречното сечение на крадещите крака не е случайно, но в съответствие с етапа на монтаж, разстоянието между подпорите, стойностите на натоварването от вятъра и снега. Ако първите три индикатора могат лесно да бъдат определени от чертежа, последните две имат нужда от специално обяснение.

• Територията на Русия е разделена на 8 зони с различно натоварване от сняг. За всеки бетон покрив тази стойност се коригира от ъгъла на наклона на неговите кънки. Тъй като наклонът на кънките е различен, тогава се изчисляват два индикатора, съответно горният и долният рафтове могат да имат различно напречно сечение.
• Има и зониране за натоварване от вятъра, което включва и 8 зони. Използвайки коефициент, който взема предвид височината на сградата, табличната стойност на този индикатор се коригира.
• Стойностите на тези два индикатора се сумират, за да се определи общото натоварване. Цифрите трябва да бъдат закръглени нагоре, за да осигурят малка граница на безопасност. Преминаването от тях на референтните таблици определя необходимата част от таблата.

Монтаж мауэрлата

Започване на работата по оборудването на счупения покривен покрив - монтаж на мауерлат, твърд лъч с размери 100х100 мм или 150х150 мм. Той е фиксиран на края на страничните външни стени. Основната му задача е да разпределя теглото на покривната конструкция, нейното прехвърляне към основата, както и да предпазва кънките от преобръщане. Mauerlat се поставя на върха на стената върху предварително инсталирана хидроизолация, която се използва като покривен материал с двоен покрив или няколко слоя специален филм.

Монтажът се извършва с метални болтове, които трябва да бъдат поставени в бетонна замазка. Ако говорим и реконструираме покрива със собствените си ръце, той се монтира с анкерни болтове до стената на дълбочина 15-17 см. Дървени стругове се използват за трупи и дървени трупи. Моля, обърнете внимание, че инсталацията е изравнена.

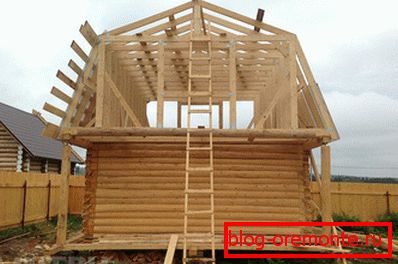

Сглобяване на гредите

Сглобяване на гредите ломаной мансардной крыши происходит в следующей очередности:

1. Настилките на гредите припокриват Mauerlat. В някои случаи отстраняването на греди от конструкцията се практикува. Тази мярка дава възможност да се разшири площта на тавана, за да се образува добра надморска височина. В този случай гредите са прикрепени към Mauerlat отгоре. При подови настилки, без отстраняване, те се полагат на водонепроницаеми стени, фиксиращи с помощта на ъглите по вътрешния ръб на mauerlata.
2. Точно в средата на гредата гредовете маркират точката, над която ще бъде разположена връзката на билото. След като се отклониха от него еднакво разстояние и в двете посоки, са изложени рафтове. Поставете ги вертикално, така че те временно се поддържат от подпори.
3. Рафтовете са свързани чрез затягане. Това са прави силни пръти, които са прикрепени към надеждни метални ъгли. В резултат на тези действия трябва да се получи конструкцията под формата на буквата "н".
4. Закрепените греди са монтирани, горната им част е свързана със стойката, в долната част с марулат или припокриващ се лъч. В крака на краката се изрязва жлеб, поставя се на мястото на съединяване и след това се изтегля заедно с метална скоба.
5. Висящите греди се укрепват от подпори. Това са заострени задните крака, които не позволяват на гредите да се отклоняват, прехвърляйки част от товара върху стойката.
6. В средата на затягането, точката на монтиране на ръкохватката, се отбелязва вертикалното окачване на хребетната връзка, носещо теглото на теглото му.
7. Монтирани рамки са инсталирани. Те са свързани с метална обшивка или болтове с шайби.
8. Тя е закрепена към кънки на скейт, тя е опъната, така че тежестта на болта носи хребета на счупения покрив.

Изпълнението на горните точки представлява една ферма за ферми. По същия начин останалата част се поставя на стъпки от 60 до 120 см.

Хидроизолационни и покривни работи

Когато свърши работата по монтирането на каналната система на счупения покривен покрив, е необходимо да се организира нейната хидроизолация. Това изисква хидроизолационен филм или мембрана, която обикновено се прави под формата на ролка.

• Първата лента от фолио се полага в долната част на гредите и се фиксира с решетка. Припокриването между лентите трябва да бъде най-малко 10-15 см.
• След това щайгата на недъвкавото дъно се изправя с стъпка, изчислена в зависимост от ширината на покривния материал. Ако покривът е поставен мек, например ondulin или shinglas, е необходимо да се създаде непрекъсната щайга от влагоустойчиви шперплат листове.
• Ако щайгата е готова, можете да стигнете до подовата настилка на покривния материал. Тя започва да се монтира, започвайки от стрехите, нагоре до билото се припокрива, поставяйки припокриването на 10-15 см.
• Отгоре мястото на свързване на покривните листове е покрито с бичи дъска.

Съединителите се избират в зависимост от вида на материала. За плочките се използват поцинковани винтове с каучукови глави, които при процеса на усукване се деформират по такъв начин, че да уплътняват дупката.

За да ускорите процеса, можете да използвате отвертка. Shinglas или ондулин, фиксирани с нокти, дълги 100 mm. След завършването на покривните работи, украсени са шахтите и надвеси на мансарден наклонен покрив.

За да обобщим, можем да кажем, че счупеният мансарден покрив ще помогне да се разшири площта на къщата със собствените си ръце. Можете да го изградите със собствените си ръце, но това ще изисква специални умения и разходи, които без съмнение ще се изплатят.
