Възел на вентилационния проход през покрива - фото, видео
Вентилация - най-важната от системите за подпомагане на живота на сгради, използвани като жилищни, промишлени, търговски или административни. Неговата задача е да отстранява изпускания въздух, наситен с въглероден диоксид, замърсен или замърсен, на улицата. За тази цел тръбопроводът на тръбата през подовете се отстранява към покрива на къщата. Неправилно монтиран проход през покрива на вентилацията често води до течове и проблеми по време на работата на системата. Тази статия ще ви покаже как правилно да инсталирате покривите, за да избегнете тези проблеми.
Изграждане на вентилационна система
Вентилационната система се нарича тръби, които осигуряват отстраняването на нагрятия въздух с продукти на дишане и жизненоважна дейност в атмосферата. Повечето частни къщи са оборудвани с естествена вентилация, чието функциониране се основава на закона за конвекцията, свойството на нагрятите газове да се повиши.
Промишлени, административни и търговски сгради, където има голям брой хора или специално оборудване, изискват интензивна циркулация на въздуха, която може да бъде осигурена само чрез принудителна вентилация, задвижвана от мощен вентилатор. За да определите вида на въздуховодите, които ще отговарят на определена структура, помислете за следните фактори:
- Обемът на стаята. Колкото по-голяма е площта на къщата, толкова повече въздух има в нея. Това означава, че е необходима повече вентилация, за да се осигури циркулация.
- Коефициент на газово съдържание и прах. Тези показатели обикновено се изчисляват за производствените съоръжения, при които поради работа или използване на машини, прах и вредни газове се появяват във въздуха.
- Влажност и температура в стаята. Вентилацията прави микроклимата в сградата по-подходяща за живота на хората, като оптимизира влажността и температурата до удобно ниво.
- Брой на хората. В процеса на дишане хората консумират кислород и произвеждат въглероден диоксид, така че колкото повече хора са в стаята, толкова по-добра е вентилацията, а отстраняването на отработения въздух. Поради това тръбопроводът е инсталиран главно в административни и търговски сгради.
Обърнете внимание! Друга причина да се помисли за необходимостта от вентилационно оборудване в частна жилищна сграда е наличието на отоплителна техника, работеща с твърдо гориво. При изгарянето на дърва се включва кислород, който причинява изгаряне на въздуха в помещението, става запушен и трудно дишащ. Ето защо, когато инсталирате дърва печка или камина, не само изграждане на комин, но също така оборудване на проходния канал монтаж през покрива.

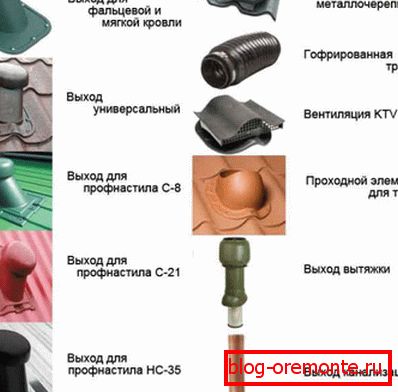

Видове прониквания
Единицата на преминаване на вентилационната тръба през покрива е място на покривната повърхност, където каналът е изнесен на улицата. Оборудването за преминаване на тръбата се счита за важна и трудна задача, тъй като в тази задача се нарушава целостта на покривната система и покривното покритие. За да се предпази монтажът на канала за преминаване през покрива, се използват различни сондажи за опростяване на инсталацията. Проходите, използвани за извличане на вентилационни тръби, са от следните типове:
- С или без вентил. Пасажите за оборудването на изхода на дихателните тръби се произвеждат с и без клапан. Ценните модели струват най-малко, но не могат да покриват и регулират емисиите във въздуха, те се използват в частни къщи. Вентилите преминават през клапа, която покрива тръбата и спира движението на въздуха, те са подходящи за монтиране на вентилация в производствените и административните системи, ако не работят непрекъснато.
- Топла и изолирана. Производителите произвеждат прониквания, оборудвани с топлоизолационен слой от базалтово влакно или стъклена вата. Те се използват, ако вентилационната тръба се отстранява далеч от билото и най-вече се намира на улицата. Топлоизолационният слой намалява разликата между температурата вътре и извън помещението, като по този начин се намалява образуването на конденз. Изолираните препятствия се използват, ако тръбата се отстранява близо до билото и в райони с мек климат.
- Автоматично и механично. Покривите на покрива на въздуховодите са с ръчно или автоматично управление. Механичните модели са оборудвани с кабел, чрез който е възможно да се регулира циркулацията на въздуха в помещението. Те са инсталирани за постоянно действащи вентилационни системи, при които не е необходимо често да се изключват или променят режимите на работа. Автоматичните пробиви имат контролер, който по електронен път контролира функционирането на системата.
Важно! Често собственици не виждат разликата или объркват процеса на въздуховоди и комини оборудване. Температурата на газовете в комина е многократно по-висока от обичайната температура на въздуха, а в пещите с твърдо гориво достига 700-800 градуса, така че тръбата се нагрява. За да се предотврати пожар, изходът на комина е оборудван с огнеупорна кутия. Възелът на преминаването през покрива на вентилацията не се нуждае от пожарозащита, тъй като температурата в нея е само с 0,5-1 градуса по-висока от стайната.
Монтиране на купчини
В съвременните частни домове, оборудвани с газово или дърво отопление, монтажът на вентилация е задължителен. По време на готвене, дишане, измиване, сушене на дрехи, както и извършване на водни процедури, се образува голямо количество водна пара, което трябва да бъде премахнато, така че къщата да не е гореща, запушена и влажна. Устройството за преминаване през покрива на вентилационната тръба е оборудвано след завършване на монтажните работи по монтажа на канала в помещението. За да направите това, ви е необходим гумен или силиконов уплътнител (Master Flash), силиконов уплътнител, отвертка, самонарезни винтове, проникване. Монтажът се извършва, както следва:
- Определя се местоположението на тръбопровода. Регламентите за строежа изискват инсталирането на вентилационни тръби в непосредствена близост до покривалото, така че дупката да се намира между ребрата.
- Мястото на дупката е маркирано. Отворът трябва да е 2-3 cm по-голям от диаметъра на тръбата. За да не бъдете погрешни по размер, можете да използвате маркер, за да очертаете тръбата на повърхността на покрива или да направите шаблон от картон.
- Дупката се отрязва. На обозначеното място на покрива е направен отвор, от който е необходимо да се отстрани изолацията, бариерата за пара, остатъците от щайгата, както и хидроизолацията. За да изрежете дупка в покрива на метала, трябва да пробиете няколко дупки с помощта на тренировка по маркирания кръг и след това да завършите работата с нож или метална ножица.
- На въздухопровода се поставя върху покрив, той трябва да бъде над покривната повърхност. Върху повърхността на тръбата се залепват слоевете от хидроизолация и парна бариера с лепилна лента или уплътнител. При проникването поставете гуменото уплътнение, като го закрепите към покривния материал. Ако покривът, изработен от метал или профилиран лист, е направен с самонарезни винтове и ако има меко покритие, уплътнителят е просто залепен с уплътнител.
- В главата на въздуховодите се носи защитен чадър, за да се предотврати попадането във вентилация на атмосферни валежи, отломки или колонизация на птици.
Професионалните покриватели смятат, че неграмотно оборудваният проход през покрива на вентилационната тръба причинява изтичане в 2 случая от 10. Това често се дължи на местоположението на вентилационния отвор, когато няма около него снежен джоб. Сняг, който заобикаля тръбата, в крайна сметка размразява и прониква през покрива. Ето защо, някои майстори препоръчват да се вземе въздуховодът директно през кънки. Струва си да се отбележи, че този метод нарушава целостта на покрива и следователно има много противници.
