Колектор за самия под

За да инсталирате водния под е важно да наблюдавате всички тънкости. Всяка верига трябва да бъде оборудвана с всичко необходимо. И една от важните части на системата на водния под е колекторът. Ако си купите готов колектор, това със сигурност е най-лесният вариант. Въпреки това ще трябва да подготвите около 20 000 рубли. Ако искате да запазите, събирайте колектора за топлия под с вашите ръце. В тази статия ще научите как да направите това.

Каква е нейната цел?

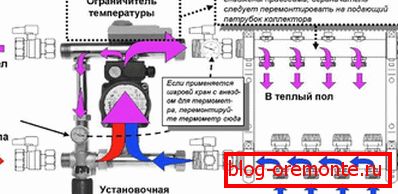

Колекторът изпълнява ролята на смесване и разпределяне на топла вода през няколко паралелни отоплителни кръга. Голямото напречно сечение и ниската скорост допринасят за ефективното смесване на топла и гореща охлаждаща течност, стабилизирайки температурата.

Схемата за свързване е много проста. Когато охлаждащата течност преминава през веригата, тя се връща обратно в колектора и се смесва с топлата охлаждаща течност. За регулиране на съотношението на топлата и топлата вода се монтират специални клапани. За точно управление на температурата е монтиран датчик за налягане и топлина. Инсталацията може да се извърши и без циркулационна помпа, което увеличава налягането в системата.

На следващия пример можете да разберете за каква цел е необходимо да се изгради колектор за топъл под:

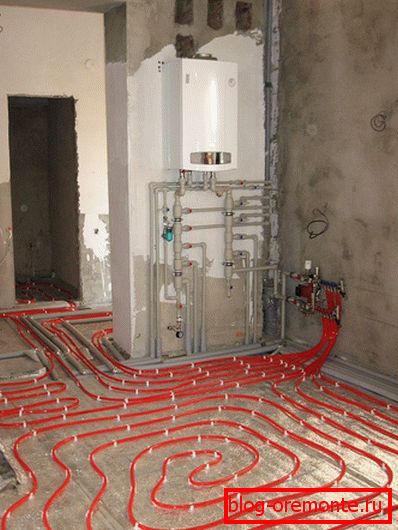

Пример: В къщата ви е монтиран бойлер. От него се извършва окабеляване за отоплителни тела. За тях е необходима доставка на охлаждаща течност при температура от 75 ° C до 95 ° C. Също така планирате да инсталирате топъл под. За него охлаждащата течност трябва да има температура от 35 ° С до 55 ° С. Повърхността на пода трябва да има максимална температура от 30 ° С. В противен случай подовата настилка ще се повреди. Това е просто в такава ситуация не може да направи без колектор. В края на краищата във веригата на топлата под е необходимо да насочвате охлаждащата течност с по-ниска температура, отколкото в батериите. Освен това, поради по-голямата дължина на тръбите в топлото поле, е необходимо допълнително да се увеличи налягането. За тази цел на колектора е монтирана помпа.

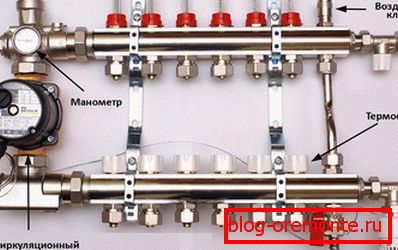

Елементи на колектора

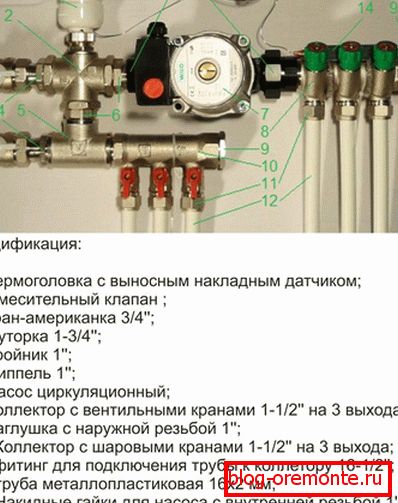

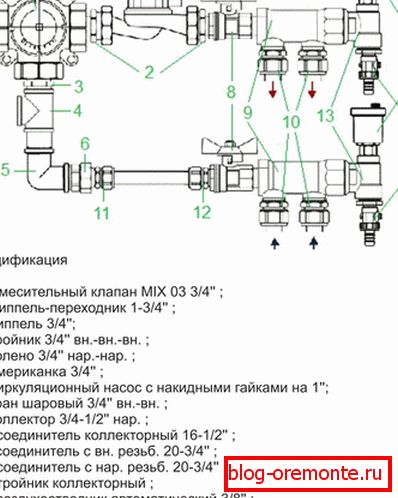

Един общ колектор за топъл под, се състои от следните важни елементи:

• Трехходовой или двухходовой клапан.
• Помпата циркулира.
• Заключващи и балансиращи вентили.
• Два колектора.
• Топлинна глава с температурен датчик.
• За да регулирате манометъра.
• Въздушен канал. Използва се за премахване на въздуха.

Нипелите, фитингите, тениските и други елементи, които също играят важна роля, също са включени в комплекта на колекционера.

Структурата на двупосочния и трипътния вентил

Двупътният клапан има по-малък капацитет. По тази причина подаването на охлаждащата течност се извършва плавно без скокове. Тази опция е идеална за къща, не по-голяма от 200 м².

Обърнете внимание! Рано или късно клапанът може да се провали. За да бъде лесно да се замени, се препоръчва да инсталирате американец.

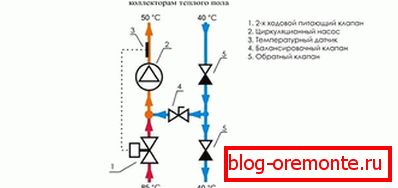

Така че двупътният вентил функционира съгласно следния принцип:

• Топлинна глава. Той ще контролира температурата на охлаждащата течност, която влиза в кръга.
• Когато се достигне високата температура, клапанът се отваря. След това топлата вода не тече.
• Веднага след като водата се охлади, се отваря храна с гореща охлаждаща течност.
• От връщащата се вода непрекъснато тече. Горещо, идва само в случаите, когато е необходимо.

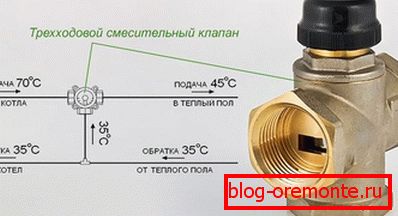

Що се отнася до трипътния вентил, той се счита за универсален. Като правило се използва в сложни системи. Ако планирате много схеми, тогава трипътният клапан ще бъде оптималното решение. Обаче има явен недостатък, който се състои в резки колебания на температурата. Гореща топлоносител може да влезе в схемата с грешни данни за термостата. Трипътният клапан има голям индикатор за капацитета.

Обърнете внимание! Често тази система е допълнително монтирана серво. Те се контролират от сензори за температура на въздуха или сензори за времето.

Трипътният вентил работи съгласно следния принцип:

• Това устройство едновременно контролира потока на водата от връщащата тръба и котела през байпаса.
• Вътре в това устройство горещата вода се смесва с топла вода.
• Вътрешната част на амортисьора е в перпендикулярна позиция по отношение на връщащата тръба и захранващата тръба.
• При настройване е възможно да се промени нивото на подаване на охлаждащата течност и нивото на температурата.

Монтиране на датчик за времето

Ако искате да контролирате температурата в автоматичен режим, който реагира на атмосферните условия, метеорологичният датчик се монтира допълнително. Въпреки че настройката може да се извърши ръчно, е изключително трудно да се настрои правилното съотношение на подаване. По тази причина този елемент е монтиран. Някои модели на сензорите за атмосферни влияния имат функция за намаляване на дебита при отсъствие. Но такова устройство ще струва повече.

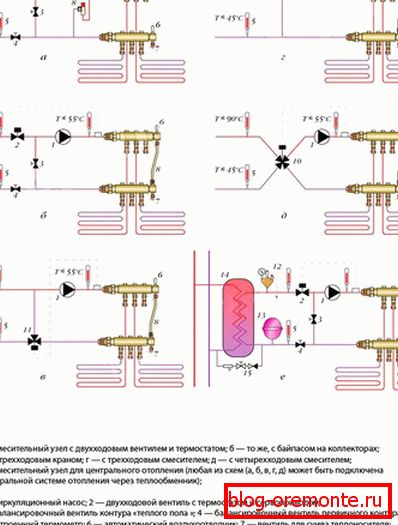

Колекторът се състои също от други важни елементи, например изпускателен клапан, температурен датчик и други елементи. Всеки от тях изпълнява важна функция. При монтажа е необходимо да се следва схемата.

Така че, научихме с вас какво да направим колекционер за топъл под.

Видео

Как да съберете домашно смесено устройство, вижте по-долу:
