Монтаж на подножието за подово отопление

Технологията на подово отопляем под в наши дни е далеч от любопитство. Топъл подове оборудват цялата дневна, което ги прави основни. Те се помещават и в отделни помещения, като допълнителен източник на топлина. Топъл подът е нискотемпературна отоплителна система и например радиаторна система се отнася до система за висока температура. За да се намали температурата за подово отопление, смесителят е специално интегриран. От тази статия ще научим с вас как да направите възел на под-основа за топъл под с вашите ръце. Ще разгледаме всеки елемент, използван за този възел, и опциите за неговата подредба. Освен това можете да гледате видеоклипове и избрани тематични схеми.

Защо ви е необходим смесител

Смесващ блок

Използването на подмесено устройство е възможно само ако водата се използва като охладител. Принципът на това отопление е много прост:

  • Котел.
  • Топлоносител.
  • Отоплителен кръг за батерии и подово отопление.

Благоприятно е, че температурата на охлаждащата течност в нагревателните батерии е 95 ° С. При подово отопление е достатъчен ли1 ° C. Наличието на такава температура, създават удобна среда за живеене и на пода ще бъде приятно да се движите.

Обърнете внимание! ли1 ° C за охлаждащата течност е златната средна. Подът няма да бъде много горещ или, обратно, студен. Важно е да се вземе предвид дебелината на нагревателната кейка и вида на покритието. Като се започне от това, охлаждащата течност може да достигне до 55 ° С.

Котелът произвежда много висока температура, която по никакъв начин не съответства на техническите възможности на топлата под, в резултат на което е оборудван възела. Инсталира се, когато охладителната течност навлезе в подовата отоплителна система. Благодарение на това горещата охлаждаща течност се смесва с охладената, което води до температурен баланс. Смесващото устройство ще предотврати възможна повреда на подовото отопление.

Обърнете внимание! Ако бойлерът загрява водата само до допустимата температура на топлата под, не е необходимо да се оборудва възела на сместа. Ако котелът се използва за отопление на водата и има отделен отоплителен кръг, тогава е необходим смесител.

Принцип на работа на миксера

Как работи миксерът?

Принципът на работа на смесителната единица има прост цикъл. Трансферната топлинна среда се изпраща към колектора, след което спира близо до предпазния клапан, в който е интегриран термостатът. Ако температурата е по-висока от допустимата, клапанът се отваря автоматично и се смесва студената вода. Когато се достигне правилната температура, вентилът се затваря, съответно, потокът от гореща охлаждаща течност се спира. Този цикъл продължава през цялото време.

Работата на смесител за топъл под с ръце е възможна по два начина. Задачата на колектора е не само да управлява и анализира температурата на охлаждащата течност. Организира циркулация на водата чрез отоплителни кръгове. Тя се състои от две части:

  1. Предпазен вентил. Извършва измиването на топла вода и едновременно анализира входящата температура.
  2. Циркулационна помпа. Благодарение на това охлаждащата течност преминава през тръбите с необходимата скорост, което спомага за равномерно нагряване на пода.

В допълнение към тези важни елементи миксерът е оборудван с други части:

  • Bypass - изпълнява задачата за защита на възела от тежки товари.
  • Прекъсвач и изпускателен вентил.
  • Въздушен вентилатор.

Смесва се единица

Монтажът на смесителя се извършва преди поставянето на топъл под. Можете да го инсталирате на всяко удобно място. Тя може да бъде котелно, в отделна стая или заедно с колектор пред входа за топла вода.

Обърнете внимание! Ако топлият под ще бъде подреден в няколко помещения, тогава смесителният възел трябва да бъде инсталиран на всеки от тях или един общ в колекторния шкаф.

Организация на работата

Възли за топъл под в котелното

Една от основните разлики в работата на възела е използването на различни клапани. Най-популярните трипътни и двупътни вентили. Често двупосочен се нарича "хранене". Той е оборудван с термостат с инфрачервен сензор. При влизане в подножието на топлата вода той анализира температурата и съществуващата глава на клапана отваря / затваря захранването на охлаждащата течност.

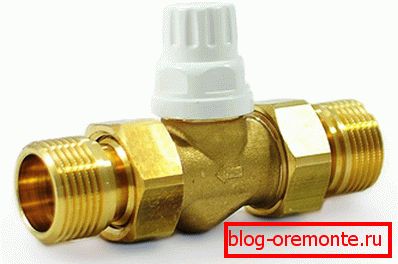

Двухходовой клапанВ такъв клапан, смесването на вода се извършва по този начин: охлаждащата течност се движи циклично в системата. Защитната глава се отваря или затваря, ако е необходимо. Това е необходимо, за да се добави топла вода към системата.

Обърнете внимание! Ако отопляемата площ надвиши 200 м2, тогава не може да се използва двупосочен вентил.

Трехходовой клапанЩо се отнася до трипътния вентил, той е оборудван с няколко функции. В допълнение към функцията за подаване, тя играе ролята на балансиране поради байпасен клапан. От двупътния вентил се различава в това, че смесва горещата вода с охладената, която се връща на връщането. Такива клапани са предимно оборудвани със серво задвижвания. Това устройство управлява контролерите и термостатите, компенсирани от времето.

Трипътният клапан също е снабден с амортисьор. Той е монтиран между тръба за топла вода, изтичаща от котела и студена вода, идваща от връщащата тръба под ъгъл 90 °. Благодарение на това, всяка позиция на клапана може да се настрои, в зависимост от това кое съотношение на топла и студена вода е необходимо.

Обърнете внимание! Ако подът е оборудван с контролер с компенсация на времето, трипътният вентил е универсално устройство. Той е ефективен и за отопление на големи площи.

В допълнение към предимствата е възможно да се разграничат недостатъците на такъв клапан, сред които има два основни недостатъка:

  1. Подаването на подовата отоплителна система на незамръзнала вода може да доведе до натиск в тръбите.
  2. Устройството се нуждае от стриктна настройка. При малка вдлъбнатина в системата температурата може да се промени значително.

Контролер с компенсация на времето

За каква цел се използва контролерът, зависим от времето? Благодарение на него можете да промените силата на подовото отопление. Този контролер е отблъснат от климатичните условия. Така че, ако има рязък спад на температурата на улицата, контролерът сигнализира и автоматично увеличава зададената температура. В резултат на това скоростта на циркулация се увеличава. Благодарение на това топло подовете винаги ще допринасят за комфортен живот в къща или апартамент. Такова устройство е директно свързано с възела на сместа.

Обърнете внимание! Възможно е да се въведат ръчни вентили за управление. Но тук ще има трудности, тъй като ще бъде изключително трудно да се избере идеалният поток охладител. Ето защо много експерти препоръчват интегрирането на автоматични контролери, компенсирани от времето, които анализират и дават подходящ сигнал само за 20 секунди.

Характеристики на монтажния блок

Монтиране на смесителя

Няма особени затруднения при монтажа на монтажния възел. За да опростите инсталацията, можете да използвате диаграмите в края на тази статия. Така че, на първо място е избрано подходящо място, където ще се извърши сглобяването на сместа. Добре е, ако е инсталирана в колекторния шкаф. Трябва да има свободен достъп до избраното място. Тръбите, идващи от котела и колектора, са свързани към инсталацията. Сензорът за налягане, налягането и температурата също са монтирани. Тези сензори могат да бъдат групирани или закупени отделно. Във втория случай ще трябва да ги съберете сами.

Обърнете специално внимание на избора на тръба. Той трябва да се справи с високата температура на подаването на охлаждащата течност от котела. Полимерните тръби отговарят на тези изисквания.

Обърнете внимание! Ако гликоловият разтвор се използва като топлоносител, тогава галванизираната тръба не може да бъде монтирана.

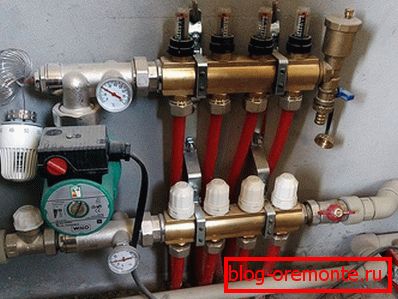

Сглобено събрание на възел

Свързването и монтажът на смесителя се извършва, като се вземат предвид въздушните мехурчета, които могат да влязат в подово отоплителната система от връщането на котела. Инсталираният модул трябва напълно да елиминира възможността кондензирана течност или вода да влезе в частите, работещи под тока. Инсталацията е завършена чрез свързване на трипътния вентил. Накрая, задвижването е електрифицирано. След калибрирането той изпраща управляващи сигнали.

Настройка на устройството за смесване

Настройка на устройството за смесване

Когато е инсталирана под-възел, е важно да я конфигурирате според избраната схема. Настройката изисква по-подробно обяснение. Следващото ръководство е стъпка по стъпка:

Етап 1

За да сте сигурни, че сервото или термостата не са засегнати по никакъв начин, той трябва да бъде свален.

Настройка терморегулятора

2 етапа

Байпасният вентил е настроен на стойност от 0,6 бара, това е неговият максимален знак. В това положение вентилът не работи, в противен случай настройката няма да е правилна.

Настройване на байпасния клапан

Етап ли

На този етап изчислете местоположението на балансиращия вентил за подовото отопление. За да станем по-удобни за нас, трябва да определим радиаторната верига 1 и контура на нагревателния под - 2. За да определим производителността на балансиращия клапан, трябва да използваме следната формула:

Формула за трафик

  • T1 - температурата на водата в храната.
  • T2 Feed - температурата на водата в захранването на топъл под.
  • T2 обр - температура на водата в завръщането на топъл под.
  • K?т - коефициент = 0,9.

Расчет осуществляется так: T1 = 95 °С, T2 фураж = ли5 °С, а T2oʙr = ли5 ° С. Прехвърлете индикаторите си на следната формула. Резултатът K?б поставен върху балансиращия клапан:

Формулата за изчисляване на балансиращия вентил

4 етапа

Сега, помпата е регулирана, а именно, каква скорост на потока и загуба на налягане ще бъде охлаждащата течност в отоплителния кръг на подовото отопление след монтажа на пилота. За да извършите точно изчисление, използвайте следната формула:

Формулата за корекция на помпата

  • Г2 - воден поток във вторичния отоплителен кръг.
  • Q е общата сума на мощността на всички устройства, монтирани след монтажа.
  • в е топлинният капацитет на водата. За вода тази цифра е 4,2 kJ / (kg ° C).
  • T2 фураж – T2 обр - температурата на водата при връщането и подаването.

Да вземем например следната формула:

Допълнителна формула

Обърнете внимание! Освен това се извършва хидравличното изчисление. Необходимо е, за да се извършат точни изчисления на загубите на налягане в отоплителния кръг. За да направите това, можете да използвате онлайн програмата, която може да се намери на официалните сайтове на производителите на възлови възли.

За да регулирате скоростта на помпата, можете да използвате следните графики:

Графика за настройка на скоростта на помпата

Първото нещо, което правите, е марка, която ще съответства на потока на главата и помпата. Индикаторът, съответстващ на оборотите на помпата, е знак над кривата. Така, скоростта на потока може да бъде равна на 0.86 mли/ h, а главата е 4,05 м.

Обърнете внимание! Важно е да се вземе предвид загубата на налягане на охлаждащата течност в отоплителния кръг. За да направите това, вземете запас от 1 м. В резултат на това получавате -? Pn =? Pc + 1 = 4.05 + 1 m.

По-долу е дадена графика на работата на циркулационната помпа:

Настройване на скоростта на помпата

Ако след всички тези изчисления не можете да коригирате помпата, тогава можете да отидете друг начин за решаване на този проблем. Помпайте експозицията на минимум. Ако в процеса на балансиране на системата се установи, че скоростта на помпата не е достатъчна, просто увеличете скоростта на помпата с едно разделяне. Така че, докато не достигнете желаната скорост на движение на охлаждащата течност.

Етап 5

Сега е време да балансирате отоплителните линии. За тази цел затворете балансиращия вентил на първи контур. Отстранете капака от клапана. Завъртете шестостенен ключ по посока на часовниковата стрелка, докато спре. Четките за отоплителния кръг са балансирани с помощта на балансиращ вентил.

Обърнете внимание! Балансирането не е необходимо, ако има само един отоплителен кръг след монтажа.

Конфигуриране на балансирането на клонове

Процесът на балансиране се извършва в следния ред:

  • Отворете максимума на балансиращите регулатори.
  • На клон, който има максимално отклонение на потока, вентилът се затваря до желания размер. По този принцип се регулира всяка отоплителна схема на топъл под.
  • Ако корекцията се загуби след балансиране, се изисква второ коригиране.
  • Ако не сте успели да регулирате скоростта на потока, когато клапанът е отворен, включете помпата с най-висока скорост.

6-ти етап

Сега е важно да свържете възела на сместа с други нагреватели. За да направите това, отворете балансиращия вентил на радиатора, който сте затворили в самото начало. Тя се отваря до желаната позиция за желания дебит на охлаждащата течност.

Конфигуриране на пакета хост с останалата част от системата

За да контролирате потока топлоносител, можете да използвате друг метод, а именно при завръщането на топъл под. В този случай се нуждаете от следната формула:

Формулата за потока на охлаждащата течност

От предишните изчисления можете да направите следното изчисление:

Формулата на окончателните изчисления

7-ми етап

Сега е време да настроите байпасния клапан. На клапана налягането е зададено с 10% по-високо от максималното налягане на помпата при зададената скорост. Въз основа на характеристиките на помпата, определете общото налягане в нея.

Настройване на байпасния клапан

В какви случаи се отваря байпасният клапан? Това се случва само в една ситуация, а именно, когато помпата работи за увеличаване на налягането, но в същото време потокът на охлаждащата течност е минимален.

Графиката показва стойността на байпасния клапан:

Графичен предпазен вентил

Если в трубопроводе движение теплоносителя на первой скорости насоса ли,05 м в.ст., то это равняется 0,ли бара. В случае средней скорости насоса значение будет следующим: 4,5 м в.ст. = 0,44 бара, а на максимальной скорости 5,5 м в.ст. или 0,54 бара. Так, на перепускном клапане устанавливаете такое значение 0,54 – 5% = 0,51 бар.

8-ми етап

В края на краищата е необходимо да се провери работата на възела. Затова проверявате съотношението на температурата във всяка верига, а също и колко топло е подовото отопление равномерно във всеки отделен клон. Това равенство трябва да се спазва:

Съотношение температура на формулата

Индексът "f" е действителен и "p" е изчислената стойност.

В такъв случай, ако няма равенство, затворете изключващия балансиращ клапан с ?. След това направете повторните изчисления, като премахнете предварителните указания. Ако уравнението е, тогава работата на възела възел е правилна. В този случай поставете термо главата / сервоусилвателя и поставете предпазната капачка на всеки елемент и накрая затегнете винта на вентила.

По-долу е даден пример за изчисление:

Формула отклонения

Обърнете внимание! В нашия случай отклонението е 6,6%. Това е в допустимото (до 10%), което означава, че настройката на смесителната единица на топлата под е извършена правилно.

Така че ние разгледахме характеристиките на монтажа и регулирането на възела на подсекция на топъл под. Тук не можете да направите грешка. Ако се съмнявате в собствените си способности, свържете се с квалифициран специалист за помощ. В тази статия има много диаграми, графики, формули, които ясно показват как да се направят правилно монтажа и конфигурацията на подменюто. Ако имате личен опит в такива произведения, ние ще се интересуваме от вашето мнение, което можете да изразите във вашите коментари към статията.

Видео

От предоставения видео материал можете да научите за простия метод за регулиране на температурата на топъл под на смесителя:

схеми

От предоставените диаграми можете да научите повече за възможните схеми за свързване и монтаж на смесителната единица на топлата под:

Организация на работата смесителя

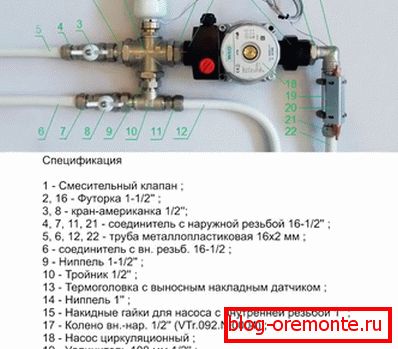

Схема подмеса

Схема за ръчно регулиране на смесителната единица

Схема на смесителната единица в две версии

Схема на смесване на единици
