Свързване на електрическото подово отопление

В стремежа към комфорт инсталирането на подовете с топло електрическо отопление е отлично решение. Ако поставянето на електрическото подово отопление не трябва да създава особени затруднения, то при връзката ситуацията е различна. Тук е важно да се разбере принципът на свързване на електрически топъл под. В тази статия ще разгледаме полезни съвети и трикове, които ще ви помогнат да направите сами работата си.

Видове електрически подове

Монтажът и процесът на свързване на топъл под, зависи от вида на системата. Като отоплителна база могат да действат следните отоплителни елементи:

• Въглеродни пръти.
• Отоплителен филм. Той може да бъде от два вида: биметален и въглероден.
• Термични рогозки.
• Саморегулиращ се кабел.
• Отоплителен кабел с две сърцевини или едножични.

Всяка от изброените опции има своя схема на свързване. Някои от тях са посочени от производителя. Например, когато купувате филм или рогозки върху опаковката, е посочена стандартната схема за свързване с електричество. Следователно в този случай трябва да възникнат особени трудности.

Обърнете внимание! За да избегнете проблеми след свързването, е важно да спазвате основните правила и препоръки за монтаж на електрически нагревателни елементи. Например, подът на кабела трябва да бъде поставен с подходящата стъпка.

Има едно устройство, което се монтира независимо от вида на отоплителния елемент - това е термостат. Така че първо нека да видим как правилно да го свържете към топъл електрически под.

Свързване на термостата

Първо трябва да решите къде ще бъде инсталиран термостатът. Това устройство ви позволява да регулирате температурата и да я поддържате на желаното ниво. Също така чрез термостата цялата отоплителна схема е свързана с електричество. Следователно, ако сте избрали подходящия модел на термостата, можете да продължите с инсталирането му.

Обърнете внимание! Ако термостатът има вграден сензор за температура на въздуха, монтирането му се извършва на височина 1,5 м от пода. Това място трябва да бъде защитено от директни удари на слънчеви лъчи и течения. В противен случай тя ще даде неправилни команди.

Преди да се свържете, трябва да решите как ще се извърши този процес: директно през разпределителното табло (постоянно) или през гнездото. Почти всеки модел на терморегулатора има схема, начертана върху кутията. Ако се придържате към него, процедурата за свързване е опростена. След инсталирането на термостата фазите, земята и нулата се подават към него. За да направите проводниците невидими за човешкото око, залепете жлебовете в стената. В тях поставете две пластмасови тръби. Единият ще бъде захранващият кабел от топъл под, а вторият кабел за температурния сензор, разположен под подовото покритие близо до отоплителния кръг. След това можете да продължите директно към свързването на топъл под. Помислете за характеристиките на този процес за кабелите, филмовия под и отоплителните постелки.

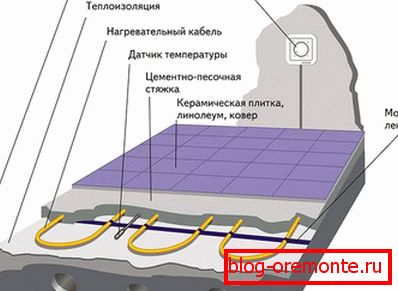

Свържете пода на кабела

За монтаж на подова настилка е важно да направите равномерно замазка. По стената е необходимо да фиксирате лентата на амортисьора. Подът е изолиран. За кутията е необходимо да опънете захранващия кабел, преди да поставите кабела на пода. В резултат на такива действия свързването трябва да е на бетонна основа.

Обърнете внимание! Ако под пода стаята се отоплява, кабелът може да се постави директно върху грубия под без топлоизолация.

Освен това връзката и монтажът се извършват съгласно следната схема:

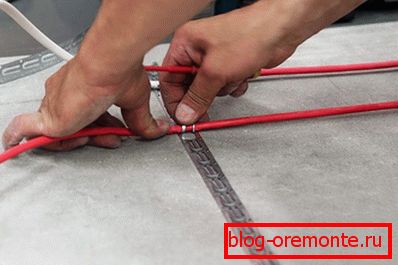

• На грубия под, фиксирайте монтажната лента, за да фиксирате кабела. Съществуващите крепежни елементи позволяват равномерно разпределение на кабела в цялата площ на помещението.

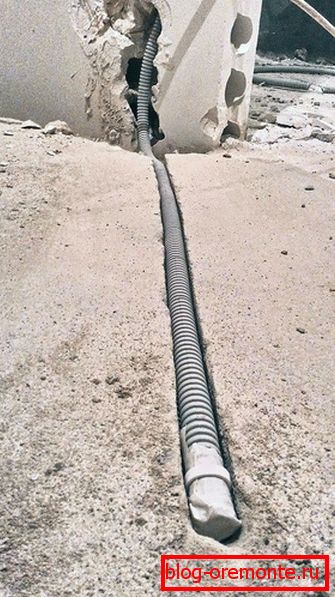

• След това можете да продължите да инсталирате температурния сензор. Той се поставя в гофрирана тръба, поставена в строб.
• Сензорният проводник е свързан към термостата. Самият датчик се намира близо до отоплителния кръг.

Обърнете внимание! По време на монтажа на подовия кабел не е разрешено да се пресичат кабелните линии един с друг.

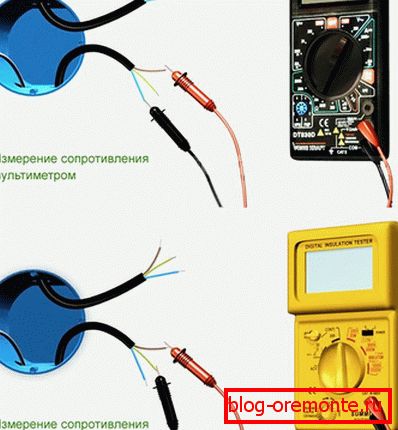

След инсталирането остава просто да проверите системата за неизправност. За да направите това, можете да използвате тестер и да проверите степента на съпротива в паспорта. Това завършва с инсталирането и свързването на подовия кабел. Остава да се подготви циментово-пясъчен разтвор и да се налее малка замазка. Отоплителните елементи могат да се включат, след като вулканизацията е напълно втвърдена.

Обърнете внимание! Ако нямате опит в работата с електричество, тогава е по-добре да свържете цялата система към окабеляване с професионален електротехник.

Термични рогозки. Правила подключения

Ако като отоплителен елемент са избрани топлинни рогозки, принципът на свързване е почти напълно съвместим с монтажа на кабела. Ще разгледаме разликите в връзката. На термичната мат, кабелът има определена стъпка на полагане на кабела, тъй като той е фиксиран към специален топлоустойчив филм. Затова трябва само да решите каква област искате да нагреете и колко енергия трябва да имате електрическа математика.

Обърнете внимание! За да инсталирате сензора, трябва да направите потропване на пода. Това е така, защото общата дебелина на цялата конструкция ще бъде до 15 мм.

Има случаи, когато съществуващият кабел в комплекта не е достатъчен за свързването му с термостата. Как да бъдем в този случай? Можете да изрежете част от жицата от подложката и да инсталирате съединителя в замазката. Отоплителната мат съгласно принципа на работа е много подобна на отоплението с кабел. Що се отнася до инсталационния процес, термалните подложки са много по-лесни и по-бързо инсталирани. Ако в стаята има таван на височината на тавана, този дизайн ще бъде отлично решение, тъй като системата ви позволява да не запълвате мазилката и да не поставяте изолацията.

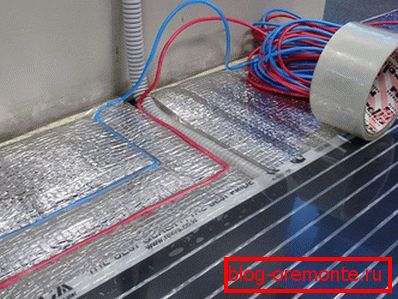

Монтиране на филмов под

Отоплителният филм е най-голямо. Разберете характеристиките на нейната структура, вие ще бъдете в състояние да извърши свързването на филма на пода с ръце. Нагревателните елементи са биметални система и въглерод. На ръба на филма са медни жици, през което връзката към мрежата. При монтажа на филма пол трябва да се прилага фолио филм, който отразява инфрачервеното излъчване, като го насочва към помещенията, в противен случай системата за връзка не се различава от инсталирането на топлинните изтривалки.

По отношение на монтажа на температурен датчик, той може да бъде монтиран по подобен начин в пластмасова тръба и да бъде изпратен към замазката или да остане върху повърхността на филма.

Обърнете внимание! За разлика от топлинните постелки, филмът може да бъде изцяло нарязан, но само на определени линии, разположени с интервал до 30 см.

Изолацията на проводимата лента се извършва само от едната страна, а другата остава отворена. Това се дължи на факта, че в тези места захранващият кабел ще бъде свързан. Листовете се монтират паралелно. Между тях, листовете се свързват със специален проводник. Цялата система работи и чрез стенен термостат.

Това са основните характеристики на свързването на електрическото подово отопление. Сега знаете как да свържете топъл електрически под. Ако се страхувате да работите с електричество, добре е да се свържете с квалифицирани специалисти. Ако сте направили всички тези работи със собствените си ръце, тогава ние ще се интересуваме от вашия опит. Споделете ги, оставяйки коментарите в края на статията.

Видео

От видеото можете да разберете как се инсталират топлинните постелки и тяхната връзка:
