Изтичане на студена вода и периодично гмуркане в лед дупка в някои случаи може да бъде от полза за здравето. Но за дълго време в такива условия няма да плувате. За да се насладите напълно на комфорта на къпането, добре е да знаете как да направите бойлер за басейна със собствените си ръце. Не всички райони имат метеорологични условия, така че дебелината на течността да може да се затопли просто като се намира на слънце. В такива ситуации не можете да правите без допълнителна помощ.

Системни изисквания

Водата е средата, в която човешкото тяло се отпуска и почива по най-добрия възможен начин. Но освен това при такива условия съществува опасност от нараняване, което може да стане увреждане. Поради тази причина отоплителната система трябва да отговаря на основните изисквания:

относително висока степен на отопление;
добра изолация при наличие на електрически ток;
минимални разходи за внедряване;
безопасността от гледна точка на екологията;
възможността за продължителна употреба;
Простота на самосъединяване;
наличност на всички компоненти;
липса на сложни механизми;
простота ремонта.

В повечето случаи не се случва конкретният механизъм да съответства на всички дадени точки, но ако поне 80% от тях са обхванати, това решение може да се счита за много продуктивно.

Видове бойлери

Идеалният вариант е решение, при което не се консумират топлоносители и електрическа енергия. Но в реални условия това е почти невъзможно. Има много разновидности на търговски и независими разработки.

Използване на газов котел, Тази опция не може да се нарече икономична, но благодарение на нея е възможно да се загрее голям обем достатъчно бързо. Недостатъкът на такава система е необходимостта от известно усъвършенстване. Ако пуснете водата от басейна директно в отоплителното тяло, тя може да го запуши и да доведе до образуване на скала върху топлообменника. На свой ред това ще доведе до скъпи ремонти.

Бойлер на дърва, В същото време се прави малка пещ, през която преминава намотката. Водата, преминаваща през нея, се нагрява и се връща обратно в резервоара. В този случай трябва непрекъснато да наблюдавате състоянието на системата и да правите товарене на дърва за огрев. Също така няма възможност за непрекъснато нагряване. През нощта водата ще загуби своята температура.

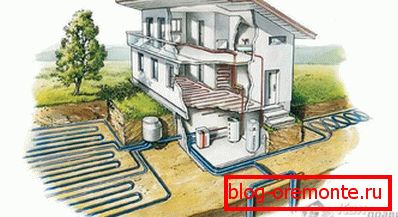

Топлинни помпи, Няма смисъл да се инсталира такъв комплект само за отопление на басейна. Това ще бъде неподходящо по отношение на производителността и материалните отпадъци. Той може да се използва само когато вече е интегриран в цялата система за отопление на къщата. Състоянието на функционирането му е температурата на околната среда, която трябва да бъде над + 5 ° С.

Електрически нагреватели, По същество те са подобни на течащи течности за битови нужди. Принципът на действие е, че течността преминава през серпентината, която влиза в контакт с ТЕМ. Това е предаването на топлинна енергия. Това решение е много неефективно по отношение на разходите за енергия. Мощността на елементите може да достигне и надвишава 6 кВт. Ако го приложите дълго време, сметката за електричество ще блокира цялата радост от къпането.

Слънчеви водонагреватели, В такива решения слънцето действа като нагревател. Неговият ресурс е неизчерпаем, не е необходимо да се плаща, така че това решение може да се счита за идеално. Но не забравяйте, че по време на високи облаци, когато лъчите са разпръснати, изпълнението пада и през нощта е напълно нула.

Инсталирането или свързването с някоя от горните опции може да се извърши независимо. Някои могат да бъдат сглобени от първия винт. Как да направите това ще продължи.

Отоплението на течността в басейна е само половината от проблема. Винаги е необходимо да наблюдавате чистотата на вътрешното пространство и също така, така че водата да не цъфти. Опазването на топлинната енергия също е една от основните задачи.

Няколко варианта за слънчеви нагреватели

За да направите продуктивна и интересна версия, се нуждаете от следните компоненти:

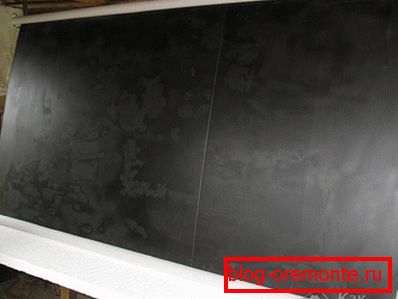

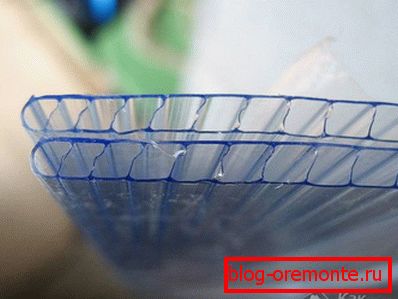

черен лист от клетъчен поликарбонат;
полипропиленова тръба с диаметър 25 мм;
фитингите, техният брой и параметри ще зависят от конкретната конфигурация;
циркулираща или изпускателна помпа;
филтър.

Редът на производство ще бъде както следва:

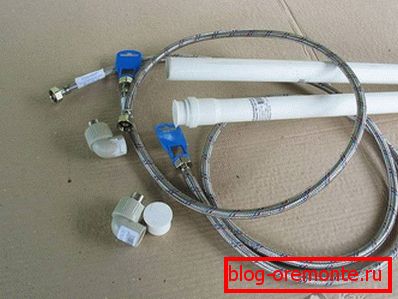

Необходимо е да се вземат две парчета тръби. Тяхната дължина трябва да е с 7 см повече от широчината на поликарбонатния лист.

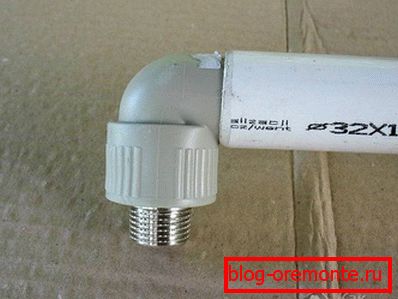

В единия край на всеки сегмент, MPH адаптер (или RTM) е спойка, всичко зависи от това как трябва да се направи връзката.
От друга страна, дюзата е затворена с пластмасова тапа.
Маркировката се извършва по тръбата. Прилагат се два реда. Разстоянието между тях трябва да бъде равно на дебелината на пластмасовия лист.
Дюзите се фиксират в закачалка, така че да не могат да се движат. С помощта на мелницата се правят слотовете.

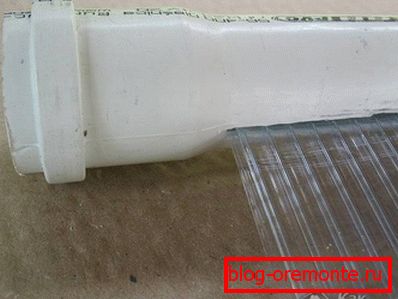

Приготвените елементи се поставят от едната страна на поликарбонатите.
Смесите се смазват с лепило, което е устойчиво на вода.
Цялата конструкция се оставя за определен период от време, за да се получи пълно разбиране.
Поставете резултантната единица на покрива под ъгъл. Посоката на вътрешните канали трябва да минава по листа.
Долната част свързва захранващата тръба към горната - изпускателната тръба.
В басейна тръбата се спуска към дъното. Към него се закрепва касетата от крушката на филтъра. При друг вариант е възможно да се отреже гърлото на 2-литрова бутилка с дължина 15 см. От отворената част поставете яйцата и я фиксирайте с посявка. Маркучът е свързан към другата част. Извежда се към циркулационната помпа.
Тръба от долната част на колектора се подава към втория изход на помпата.
Тръбата от горната част на колектора се подава към басейна, така че заливът идва отгоре.
За да стартирате целия механизъм, той трябва да бъде частично запълнен с вода, така че помпата да може да улови тока.

Същността на функционирането е, че студената вода се извлича от дъното на басейна и се подава в дъното на клетъчния поликарбонат. Преминавайки през цялата си площ през малки канали, то се загрява и отново се връща в съда. При резервоар с размер 6-2 m, мощността достига приблизително 7 kW.

Друг отоплителен механизъм също се произвежда доста просто. Ще бъде необходимо за него:

металопластична тръба с диаметър 16 мм;
стъкло;
черна боя в кутия, устойчива на температури;
остъклена дъска 10? 3 cm;
отвертка;
самобръчкови винтове;
лист от галванизиран метал с размери 1 - 2 м;
ножовка по дереву.

Сглобяването на цялата конструкция е както следва:

От дъската се изрязват две парчета с дължина 2 м. Другите две парчета трябва да бъдат 1 м.
Те са усукани заедно в правоъгълник.
Задната част е зашита от ламарина.
Вътре е покрита с черна боя, която ще привлече повече слънчева светлина.

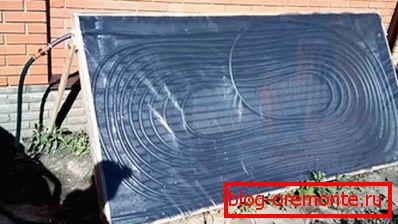

Цялото пространство на конструкцията условно се разделя на две части. Във всяка от тях е необходимо да се постави метална пластмасова тръба, която ще бъде навита под формата на кохлеа.
Две схеми са свързани един към друг в една затворена система.
За фиксиране на тръбата отстрани са фиксирани ограничителни блокове от дърво или друг материал.
Вътре всичко е боядисано отново с черна боя от кутия.
В една от крайните стени се изрязва и се подава дюза за подаване. По същия начин си струва да отидете от другия край по диагонала.
Кутията отгоре е затворена с обикновено стъкло. Това ще направи възможно повишаването на температурата до максималната възможна стойност.
В близост до басейна е инсталирана помпа. Можете да използвате самозасмукващи центробежни. Той не се страхува от въздуха. Той също така успешно изтегля вода и я обслужва на горния етаж.
Колекторът е монтиран под ъгъл от 30 ° в посока към слънцето. Препоръчително е да го поставите на покрива.
Маркучът пада в басейна и върху него е направена филтърна бариера, както е описано по-горе. Отворната тръба е свързана към помпата. Вторият изход свързва тръба за подаване на течност към горната част.
От колектора тръбата слиза директно в басейна.

Водата, преминаваща през валцованите дължини на тръбата, има време да се нагрее добре и впоследствие да даде своята температура на течността, която е в резервоара. Завивките могат по избор да бъдат разположени, както е описано по-горе. Можете да направите конструкцията на големи размери и да поставите тръбата със змия или друг модел, който ще осигури максимално отопление.

За автоматизиране на целия процес, помпата може да бъде свързана със специален таймер. На устройството направете настройките в такъв режим, че да започне да функционира само през деня. Компресорът ще бъде включен независимо и няма да се притеснявате поради неприятни условия.

Дърва горелка

Същността на метода, която ще бъде описана по-долу, прилича на соларни нагреватели. Само основният елемент не е естествен, а изкуствен източник. Нека разгледаме общата схема. Компонентите могат лесно да бъдат заменени с тези, които са налични в конкретен случай. За работа ще ви трябва:

Пластмасова тръба или маркуч, които издържат на температурата на горещата вода;

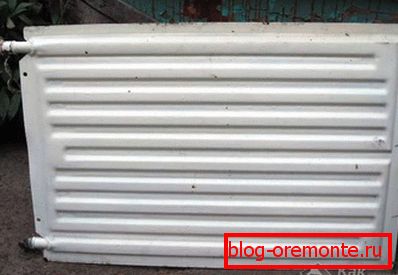

стар радиатор или батерия;
циркулираща или подходяща центробежна помпа;
метален варел за 200 литра;
дърва за огрев.

Преди да започнете сглобяването, трябва да намерите място на мястото, където можете свободно да направите пожар. Тя не трябва да бъде твърде близо до басейна, защото Той може да го повреди, ако е сглобен от PVC фолио или дърво.

Вграден е метален резервоар. Не е необходимо да го използвате. Можете да изградите импровизирани тухли.
Радиатор или стара батерия се поставя отгоре.
В изходните отвори завийте зърната със заоблени краища в краищата, на които можете да поставите маркуча. Това може да бъде адаптор с две резби за навиване на тръбата.
Към изхода свързваме тръбата и я спускаме в басейна.
В дъното на басейна инсталираме филтърния накрайник според принципа, както е описано по-горе.
Свързваме маркуча за всмукване към помпата.
От помпата се свързваме към входа на акумулатора.
Под радиатора изграждаме пожар и включваме помпата.

По желание басейн с 11 хиляди литра вода може да се загрее до температура 27 градуса за един ден. Ако продължите да се затопляте, ще получите джакузи с невероятно въздействие.

Преди да използвате старата батерия или радиатора, те трябва да бъдат изплакнати обилно. В средата може да има плака и ръжда, което ще доведе до повреда на помпената помпа, както и до петна на водата.

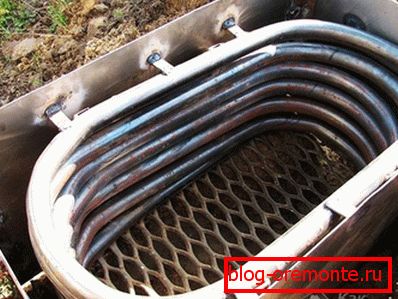

Можно сделать переносной прибор, который будет применяться на постоянной основе. Для этого понадобится металлическая труба диаметром 200 мм. Ее высота должна быть 80?100 см. На дно приваривается квадратный лист металла размером 30?30 см. По внешней стороне спиралью накручивается медная трубка желаемого диаметра. Верхний конец подключается к шлангу, по которому вода поступает в бассейн, к нижнему — подача. Для того чтобы вся система заработала, необходимо внутри гильзы развести костер и постоянно подкладывать дърва за огрев. Вода, поднимаясь по змейке, будет прогреваться и потом отдавать свою температуру в общей емкости. Чтобы увеличить КПД установки, можно найти еще одну гильзу большего диаметра и установить ее как кожух, тогда прогрев будет осуществляться еще быстрее.

Газов нагревател

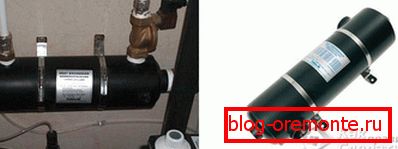

Както бе споменато по-горе, връзката директно с котела е изпълнена със скъпи ремонти. За този случай са разработени специални топлообменници. Те са малка колба, която е свързана към отоплителна система чрез колектор. В нея горещата вода циркулира през змията. Благодарение на помпата, инсталирана близо до басейна, течността от нея се подава в тази втулка, където се извършва обменът.

Изделието може да се използва като практическо ръководство за сглобяване на конкретен нагревател или като намек за собствени разработки. Сигурни сме, че ще можете да съберете производствена единица.
