Как да направите люлка врати

Всеки дом е оборудван с такива защитни конструкции като ограда и порта. Днес има голямо разнообразие от технологии и материали, които правят възможно да се правят такива проекти специални. Например, ако говорим за портата, тогава има много разновидности от тях, а именно плъзгащи, плъзгащи се, автоматични, люлеещи се. В тази статия ще ви разкажем как да направите люлеещи се порти със собствените си ръце, да разгледате примера за производство на метални и автоматични врати, да дадете обяснителни снимки, диаграми и рисунки.

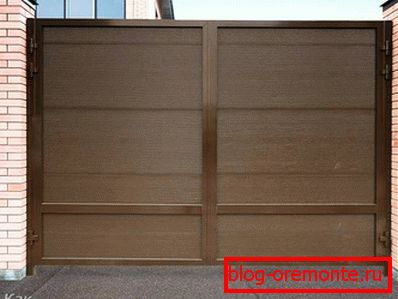

Дизайн функции

Независимо от избрания дизайн, вие си запазвате правото да изберете начина на отваряне - вътре в двора или извън него. Производството на люлеещи се врати не представлява никакви трудности. Класическата форма на люлеещите се врати има редица отличителни черти:

• Функционалност.
• Устройства в експлоатация.
• Компактността.
• Липса на греди и водещи ролки.
• Няма ограничения за размера.
• Способността да се използват различни материали за производство.
• Способността да се използват всички видове детайли за декорация.

Видове метални конструкции

Преди да започнете производството на портата, важно е да се определи техния дизайн. Изборът зависи от честотата на тяхната работа. От метал е възможно да направите някои видове порта, ще разгледаме всеки отделно.

Единични листа

Този тип строителство не е толкова популярен. Те са едно цяло. За да функционират добре, стълбът на стълба трябва да бъде надеждно укрепен, което ще изисква много пари. Ако такава врата е инсталирана на гараж, е необходимо да се изгради мощна метална рамка и подсилени панти. Освен това, недостатъкът е, че е необходимо да се организира достатъчно пространство за отваряне на еднокрили люлеещи се врати.

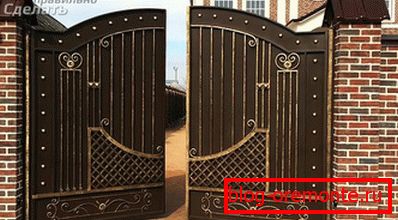

мида

Най-често срещаният и удобен тип люлки. Без усилия те могат да бъдат направени у дома. Освен това дизайнът им включва две еднакви платове. Следователно рамката е изработена от две рамки, облицована с листов материал. За разлика от предишния дизайн, необходимо е да се отвори по-малко пространство.

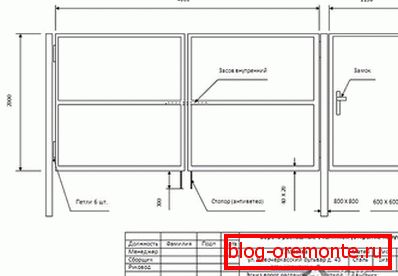

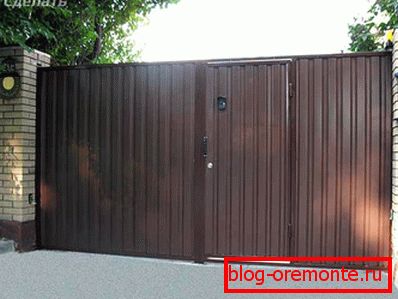

мида с калиткой

За ежедневна употреба такива порти са много удобни. Освен това, те се произвеждат по същия принцип като конвенционалните двойни врати. Единствената разлика е, че на правилното място на едно от крилата се закрепва допълнителен лъч и подпора за монтирането на портата. Ако вратата на такъв план е монтирана в гаража, тогава се използва вратичка тип "dorset". В този случай едно от листовете на вратите нарязва отвора и монтира вратата.

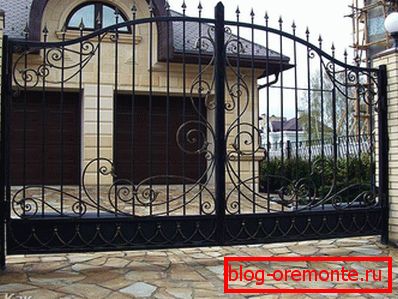

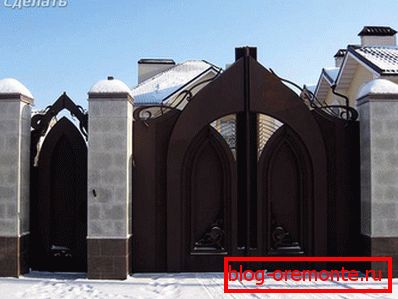

Кованите люлеещи се врати са направени повече за естетически ефект. Ако конструкцията е направена под формата на затворени елементи, тогава се използва декоративно коване, но често се използва отворен тип врата.

Що се отнася до гаража, за конструкцията им се използва тип затворена врата с отделни ковашки елементи.

Независимо от вида на конструкцията, гаражните врати могат да бъдат изолирани. Поради това ще се запази топлината в гаража. И колата ви, макар и да не е корозирала поради внезапни температурни промени.

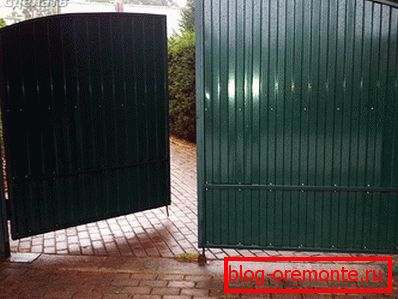

Производство на метални врати

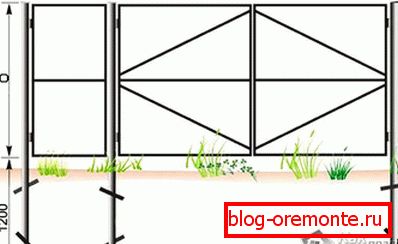

Следвайки ръководството по-долу, ще можете да направите метална люлка със собствени ръце. Но за това е важно да се придържате внимателно към чертежа / диаграмата на избрания от вас дизайн. Ако ви е трудно да проектирате свой собствен дизайн на люлеещи се врати, тогава в края на статията ще намерите много схеми, които могат да бъдат взети като основа. Основата на портата ще бъде метална рамка, която е закрепена във входния отвор. Ако решите да направите порта в двора си, можете веднага да проектирате порта с вграден вграден елемент. Но за това ще е необходимо да се инсталират силни полюси, които ще издържат на теглото на допълнителни крила. Също така трябва да инсталирате поддръжка, за това ще ви трябва:

• ниво на строеж и рулетка;
• метална тръба 3 броя. О 100 мм;
• лопата;
• Облицовъчни тухли (в случай че опорите са подрязани);
• цимент, пясък, чакъл и вода;
• отвес.

Монтаж на опори

Работата по производството на стълбове е както следва:

1. Измерете входния отвор между краищата на оградата.
2. Поставете етикети за инсталиране на полюсите.
3. На избраното място, изкопайте яма, за да установите стълб на подпора.
4. Дебелината на опорните тръби се избира въз основа на теглото на люлеещите се врати.
5. Монтирайте стълбовете в ямата, регулирайте ги според нивото. Но преди това излейте дъното на ямата с развалини.
6. Инсталираните стълбове трябва да се изливат с готов бетон.
7. За да сте сигурни, че постовете са първоначално защитени, те трябва да бъдат поставени в самата яма с тухли и в същото време да регулирате вертикалното ниво.
8. По този начин монтажът и бетонирането на подпорните стълбове са завършени.

Ако вратата е с височина 2 м, дълбочината на ямата трябва да е около 1 м и с диаметър 100 мм по-широк от диаметъра на тръбата.

Сега е моментът да започнем да правим рамката на вратата. За да направите това, ще ви трябва:

• метален лист с дебелина 2-3 mm;
• метален профил, ъгъл и тръба;
• измервателни уреди (ниво, измервателна лента);
• Метални панти;
• машина за заваряване.

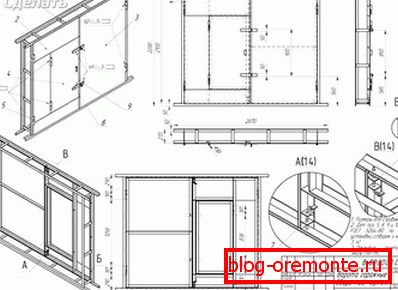

Ако правите люлка за гараж, първо трябва да направите рамка и да я поставите в отвора. Тя е направена от правоъгълна или квадратна метална ъгъл, в зависимост от гаражния отвор.

Що се отнася до производството на рамката за гаража, по-добре е да се направят в две копия. Една фиксирана от външната страна на отвора, а другата отвътре. Между тях те са свързани чрез метални ивици и заваряване.

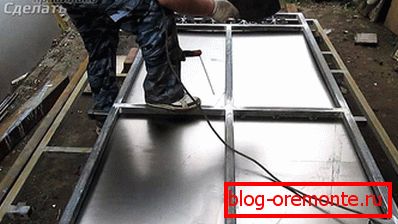

Стъпка по стъпка

Процесът на производство на крила е както следва:

1. На плоска повърхност поставете ъгли или профилна тръба и заварете формата на листа според чертежа.

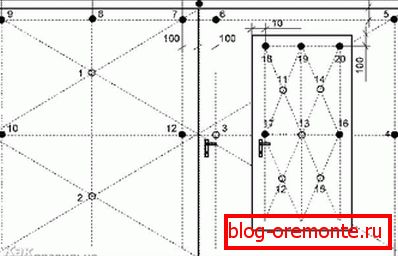

2. За да се увеличи здравината на конструкцията, получените крила се укрепват с диагонални греди.
3. Когато рамката е готова, можете да я зашиете.
4. За кожата на вратата използвайте метален лист с дебелина 2 мм. Не се препоръчват твърде дебели листове, тъй като в този случай е необходимо да се укрепят подпорите.
5. След това трябва да инсталирате пантите. Едната половина от цикъла е заварена на правилното място върху рамката на вратата, а другата върху носещия стълб.
6. И накрая, остава да се монтира заключващ механизъм и вратичка, произведени по същия принцип като основната рамка.
7. Бояджийските люлки се изпълняват на земята или вече са в окачена позиция. Няма особена разлика. Единственото нещо, което трябва да се има предвид, така че тази картина в окачено състояние може да причини образуването на ивици и удари. Ето защо бъдете внимателни, когато изпълнявате този работен процес.

Така се правят металните порти.

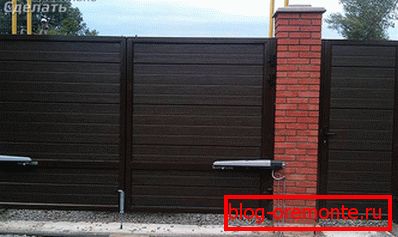

Автоматична врата

Всеки човек има желание за утеха. И това важи и за използването на портата. Съвременните технологии позволиха да се автоматизира процесът на отваряне на люлеещите се врати. И има много предимства в това. Например, когато бързате, не трябва да губите време да излезете от колата, за да отворите / затворите капачетата. Ако вали вън, ще избягвате да се намокрите и отново ще излезете на улицата. Отразявайки тези положителни аспекти, предлагаме да разгледате технологията на производство и някои характеристики на автоматичната порта.

Предимства и недостатъци

Първо, нека очертаем някои характеристики на такава структура:

• Сила.
• Универсалност.
• Дълъг експлоатационен живот.
• Механизмът е непретенциозен и прост.
• Скоростта на отваряне / затваряне е около 15 секунди.

За целите на обективността разгледайте недостатъците:

• Ако по време на отварянето / затварянето на портата напускат пътя, ще има бариера, това ще забрани автоматизацията и вратите ще се задръстят.
• Необходимо е редовно да се проверява начина на отваряне на вратата, в противен случай неизправността е неизбежна.

Освен това е добре да се подчертае честата разбивка на автоматизацията. Въпреки че производителите твърдят, че този или този механизъм е изключително надежден, няма нищо вечно. Въпреки това, чрез провеждане на превантивна работа, всички неприятности могат да бъдат избегнати.

Ако в хода на работата автоматизацията престане да работи, тогава не е необходимо да затваряте портата със сила. Възможно е процесът да се отвори до затваряне. С натискането отново механизмът може да печели.

Въпреки че не във всички случаи, това решава проблема. Често е необходимо да се свържете с специалисти за ремонт на автоматизацията. Като се има предвид всичко това, не се страхувайте от такъв дизайн. Както се казва: "Вълкът се страхува - не отивайте в гората." Не се отказвайте от комфорта на комфорта.

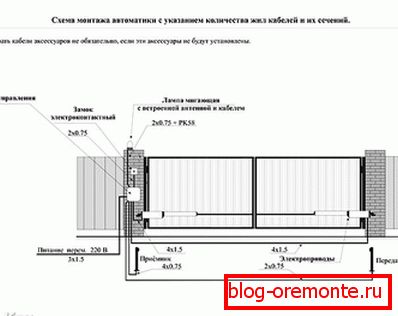

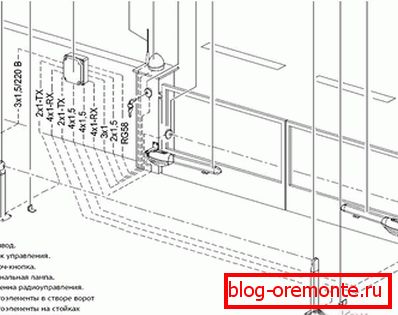

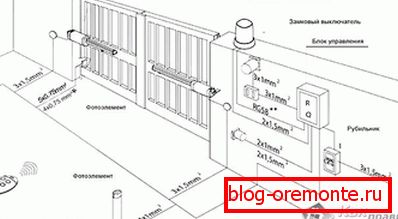

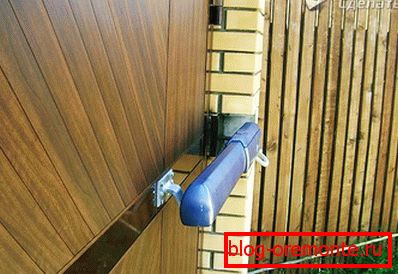

Автоматика

Веднага е важно да се отбележи, че процедурата по инсталиране на автоматичните порти е достатъчно трудоемка. Тук се изисква известна квалификация, точност и точност. Ето защо, ако се съмнявате в способностите си, е по-добре да изберете компания, която ще направи всичко качествено и бързо. Ако имате опит в подобни работи, след това следвайте указанията, ще успеете да постигнете целта.

Процесът на производство на люлеещи се врати е описан по-горе. Ето защо ще обърнем специално внимание на автоматизацията, която е оборудвана според определени норми.

Така при инсталирането на автоматика е необходимо да се вземат предвид следните параметри:

• разположението на клапите по отношение на полюса на опората;
• Ако автоматиката се използва без използване на крайни превключватели, се използва завой.

Без да се вземат предвид тези важни фактори, автоматизацията ще се провали, което ще доведе до разкъсване на конзолата, разпадане на електродвигателя и други неприятни последствия.

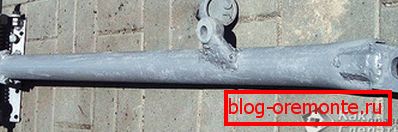

Домашна автоматизация - възможно ли е

С голямо желание, автоматичното за отваряне на вратата може да бъде направено от вас сами. Особено за аматьори - този бизнес ще се превърне в истинско хоби. Това важи особено за онези хора, които искат да спестят пари.

Основата на такова движение във всеки случай ще бъде механизъм, който е инсталиран на портата от сателитната антена. Тя, от своя страна, е оборудвана с червячна предавка. В резултат на това напълно ще се замени конвенционалното електрическо задвижване.

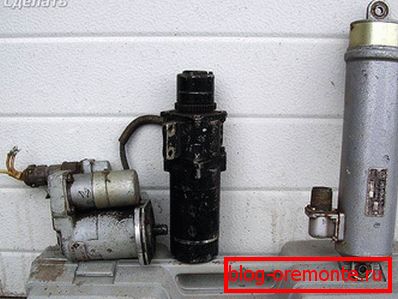

Движете се за люлеещи се врати

Системата за сателитна телевизия в своя дизайн има въртящ се механизъм (това се отнася за стари системи). Този механизъм е електрически мотор, който може да се използва за монтаж на люлеещи се врати. Що се отнася до червячното колело, неговият принцип на работа е подобен на задвижването. Но по отношение на първия вариант (червей предавка), той е по-изгодно, тъй като за неговата работа достатъчно напрежение от 36V, обикновени задвижвания дискове изискват напрежение 220V.

Ако искаме да говорим от гледна точка на безопасността, прилагането на подобен план на стъпков трансформатор е по-изгодно. Освен това, ако напрежението се увеличи, отварянето / затварянето на листовете на вратите се увеличава. При продължително повишено напрежение обаче механизмът може да не успее.

монтаж

Така че, за да се събере самостоятелно направената автоматика, да вземе от сателитната антена 2 устройства в работно състояние. Предимства са дадени на тези, които имат дълги запаси.

Този механизъм може да се закупи на сравнително ниска цена в специализирана фирма. Плюс това, трябва да си купите дистанционно управление и трансформатор, захранващ в 36-40V.

Конзолата ще действа като сигнал към електрическото задвижване за отваряне / затваряне на портата през листа. Такава система може да се монтира и на гаражни врати. Обхват на дистанционното може да достигне до 50 m. Работата цялото устройство в продължение на 6 часа. За да функционира правилно цялата автоматизация, го допълнете с текущо реле. Това ще предотврати евентуални щети на случаите, когато врата листа достига камък или друг обект. Автоматиката ще върне клапите обратно. Ако не бъде намерен на релето, след като няколко пъти мотора може да изгори и крилото на вратата, за да влезе в неизправност.

Така можете да направите автоматизация на собствените си люлки. Ако нямате възможност и желание да направите всичко това, можете да си купите механизма, който вече е готов.

Инсталационни работи

На първо място, е необходимо да се вземе предвид начина на отваряне на люлеещите се врати. Например клапите могат да се отварят навътре или навън. В резултат на това е необходимо да изберете подходящата автоматизация. Непосредствено преди инсталацията подгответе следния материал и инструмент:

• чук;
• изолационна лента;
• рулетка;
• отвертка;
• клещи;
• бормашина.

Също така е избрано подходящото електрическо задвижване. Тя може да бъде от два вида:

1. Линеен.
2. Лост.

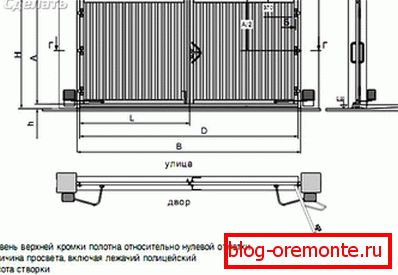

Как да определите от коя от вас се нуждаете? Ако вътрешното разстояние между стълбовете е до 1,5 м, тогава се изисква линейно. В този случай автоматизацията няма да има лостове и съответно ще заема по-малко места на вратата. Ако разстоянието е повече от 1,5 м и достига до 3 м, тогава трябва да получите механизъм с лост. Това устройство също е непретенциозно, просто проектирано за тежки товари. Между другото, трябва да изберете необходимите компоненти. За целта е необходимо да се вземе предвид натоварването от вятъра.

По време на монтажа се уверете, че вратите се отварят свободно. Много е важно да се следва това, тъй като след инсталирането на електрическото задвижване вече е възможно да се настрои нещо късно.

Ако установите, че курсът на крилата е труден, тогава определете проблема и веднага го премахнете. Една от възможните неизправности, това движение на клапите не е нивото. Причината за това е наклонен стълб на подкрепа. Вследствие на това това се отразява негативно на автоматизацията. Когато всички недостатъци са елиминирани, можете да продължите с инсталирането на автоматизация на портата.

Ако автоматизирате вратата, която сте купили в магазина, след инсталиране следвайте инструкциите на производителя. В този случай тя ще работи правилно за дълго време.

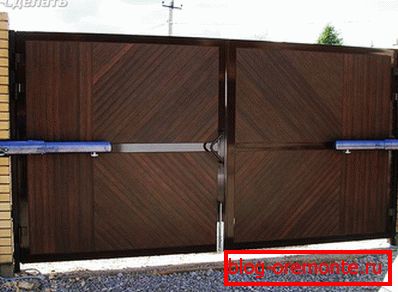

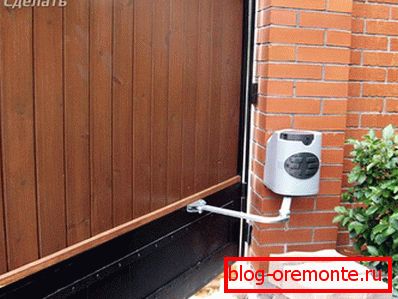

Ако вратите се отварят навътре

Смята се, че отварянето на портата вътре в двора е стандартна схема. Следователно всяко каране е подходящо за изпълнението на този проект. Така че, ако стълбовете на подпората са направени от стомана, тогава е за предпочитане да се използва линейно задвижване. Това е съвсем друг въпрос, ако имате тухлени подпори и люлеещите се врати се намират в центъра на колоната. В този случай линейното задвижване не е подходящо. Трябва да инсталирате и купите лост електрическо задвижване. Самата автоматизация е монтирана на полюси, а лостовете позволяват отварянето на люлеещите се врати, дори ако разстоянието от стълбата до вратата е 200 мм.

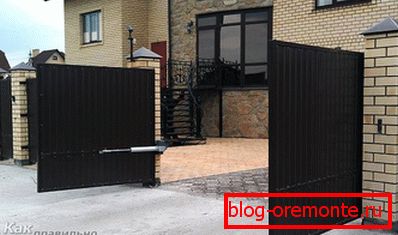

Ако вратите се отварят навън

Ако се сравняват помежду си и двете линейни, и лостът ще се доближи до външното отваряне на порта. Но въз основа на цената, предпочитанието, разбира се, попада върху линейното електрическо задвижване. Единственото нещо, което трябва да се вземе под внимание, е методът на монтиране на задвижването към стълба при отваряне на вратата.

В повечето случаи устройството е фиксирано към тухли, които могат бързо да се разпаднат. По-лошо е, ако задвижването е монтирано на почти разрушен стълб. При тези условия автоматизацията ще падне с част от поста.

При това положение такъв стълб изисква допълнително укрепване. Например около вас може да заварите метална рамка. Освен това задвижващият отвор навън е настроен на ръчен режим, скобите за закрепване на конзолата към портата са закрепени чрез заваряване. В случай, че използвате линеен задвижващ механизъм, след заваряване отворете напълно вратата и оставете свободно завъртане до 1 м. След това проверете хода на листа и правилната работа на устройството. Ако всичко работи правилно, можете да свържете автоматизацията и да свържете мотора.

Цялата автоматизация и дистанционно управление са конфигурирани съгласно приложените инструкции. Ако една от вратите се отвори в грешна посока, тогава е достатъчно да преместите жицата в съединението. Но ако следвате схемата за свързване, няма да възникнат проблеми.

Така че, важно е да се направи правилният избор на необходимата автоматизация, като се обмисли в каква посока ще се отвори крилото на люлеещите се врати. От тази статия научихте, че има възможност да направите самата автоматизация. По-проста опция е да закупите готов комплект. Но едно нещо е известно, независимо от направения от вас избор, наличието на автоматизация на портата ще ви опрости живота. Ето защо, когато изграждате портите в дачата, помислете кой метод ще бъде от отвора - автоматичен или ръчен. Ако имате собствен опит в подреждането на автоматичната порта, напишете коментари в тази статия.

Видео

В предоставения видео материал, повече подробности за производството на люлеещи се врати:

снимка

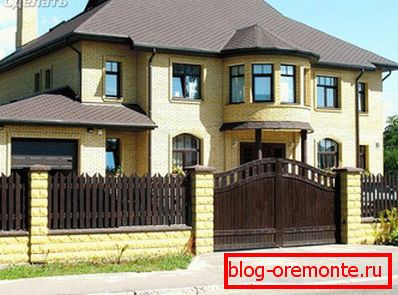

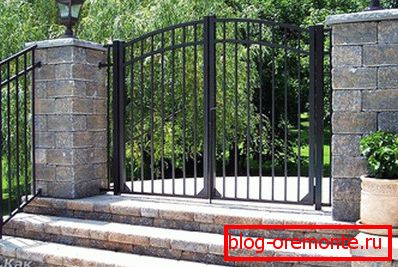

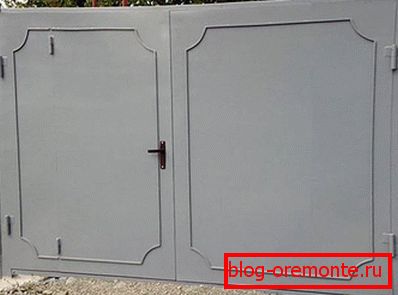

Снимките показват възможните опции за люлеещи се врати:

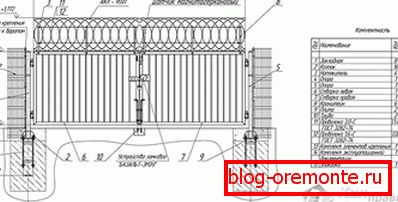

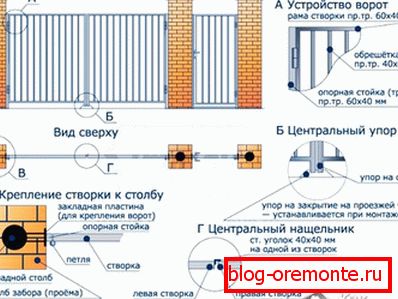

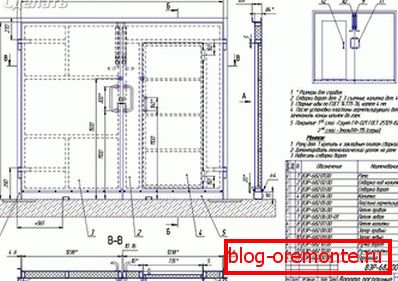

Схеми и чертежи

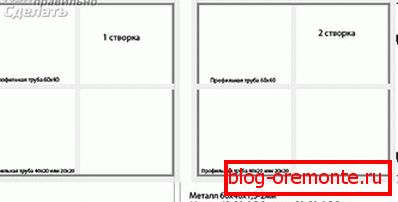

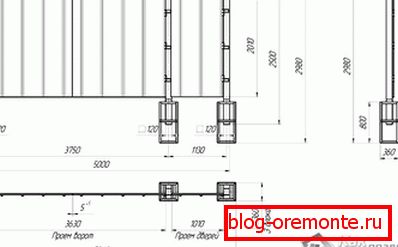

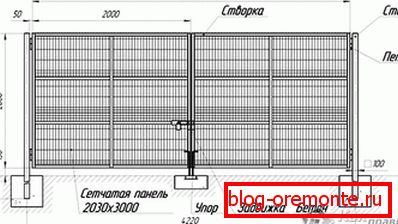

Схемите ще ви помогнат да проектирате своя модел на люлееща се врата:
