Как да свържете котела към котела

Не всички случаи в къщата веднага се оказва, за да се осъществи връзката необходимите комуникации. В повечето случаи, БГВ се извършва в края на ремонта или в периода, когато се приближава студеният сезон. Обикновено за тази система често се инсталира котел. Но, както знаете, при постоянна работа това устройство консумира голямо количество електроенергия. И за да направим отоплението на водата по-икономично, ви предлагаме да разберете как да го свържете към отоплителната система. Това ще позволи на бойлера, по време на отоплителния период, да изразходва топлинната енергия за отопление и само през лятото, за да загрее водата с електрически нагреватели. Нека да сравним различните техники.

Свързване към двуканален котел

За да се получи топла вода от двуканалната отоплителна система, във водния нагревател е монтиран трипътен вентил. Той превключва захранването на охлаждащата течност от батериите към серпентината на водата. В такава схема е важно да се гарантира, че сигналът се прилага към трипътния вентил. Също така не е необходимо да инсталирате рециркулационна помпа на серпентината. Основната работа се извършва от отоплителната система, която съдържа това устройство. Рециркулационната помпа е необходима само ако системата включва термостат. В резултат на това, когато свързвате бойлер с двуциклена отоплителна система, можете да изберете оборудване, което да се основава на вашите нужди.

За да се увеличи хидравличният циркулационен капацитет на отоплителната система, е инсталирана рециркулационна помпа. Поради това е възможно да се извърши мониторинг / регулиране чрез термична инерция, т.е. отопление с хидравлично триене.

Има котли с вграден котел, както стенен, така и подов. Такова оборудване е по-скъпо, плюс можете напълно да се отървете от излишните фитинги. Но от друга страна подовете имат вградени бойлери до 100 литра. Това налага ясни ограничения. Освен това, такива проби стоят в района на 60 000 рубли. Ако да се сравни с цената на бойлер, тогава има значителна разлика, която варира в границите на 4,5 хил. Рубли. Като се има предвид това, е много по-изгодно да се купи устройство.

Котел за индиректно отопление

Нека да сравним няколко опции за свързване на индиректно нагревател:

• Използване на трипътен вентил.
• Двухнасосная система.
• Използване на хидравличната стрелка.
• Методът на циркулация на въздуха.

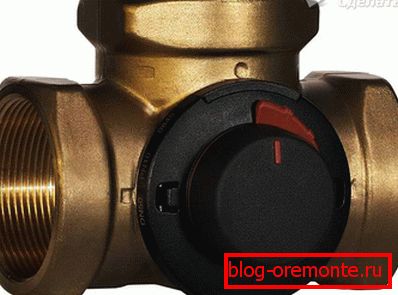

Трехходовой клапан

В дъното на този метод се намират 2 вериги: отопление от котела и отопление. Трипътният клапан ще разпределя топлата вода между тях. За управление на вентила се използва автоматичен (термостат). Веднага след като температурата на водата в нагревателната верига достигне предварително зададеното ниво, автоматиката ще сигнализира за трипътния вентил. След това топла вода влиза в батериите. Този метод се счита за най-популярен.

Ако зададете граничната температура, е важно да се обмисли доколко котелът загрява водата. Съответно температурата във веригата на бойлера трябва да бъде по-ниска, отколкото в свързаното устройство. В противен случай охладителната течност ще бъде постоянно изпратена до бойлера.

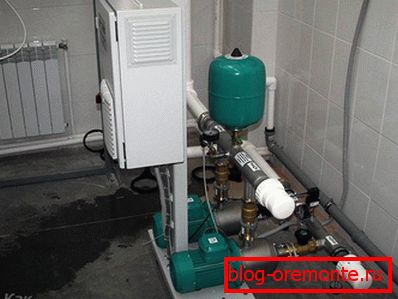

Двухнасосная система

Помпите ще насочват топлата вода в различни контури, т.е. бойлерът е свързан паралелно. Всеки тръбопровод е оборудван с помпа, чиято работа се контролира от термичен датчик.

В системата се вкарва възвратен клапан след всяка помпа. Това ще предотврати конфликта между двата клона.

При включване на БГВ отоплението временно спира да работи. Като се има предвид факта, че бойлерът се нагрява за кратко време, топлата вода в радиаторите не достига критична температура. Ако се използват два котела, загряването на битова гореща вода и отоплителната работа ще бъдат непрекъснати.

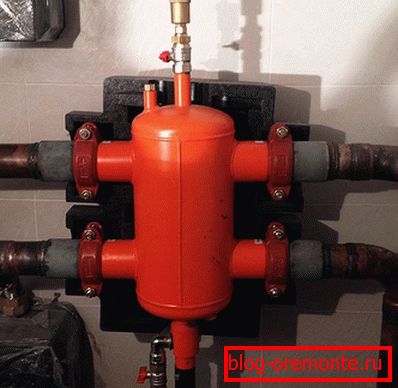

Диаграма с хидравлична стрелка

При използване на циркулационни помпи е важно потоците да са равни. За тази цел можете да използвате хидравличните стрелки и хидравличните разпределители. Това е особено ефективно, ако е необходимо загрятата топлинна среда да бъде изпратена до подово отопление, бойлер и радиатори. За да се регулира разликата в налягането във веригите, паралелното действие на хидравличния модул с хидроколектора. Въпреки че не могат да бъдат използвани, инсталирането на балансиращи кранове. Но в този случай ще бъде трудно да монтирате и регулирате системата без помощта на специалист.

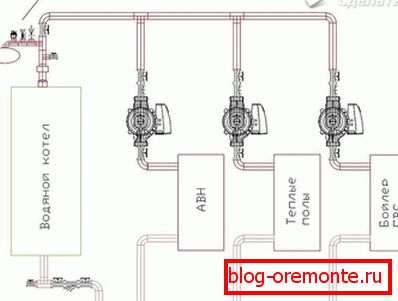

Метод за рециркулация

Тази техника на свързване е възможна само ако има трети вход в котела. Възможно е да се свърже рециркулацията на охлаждащата течност към него. Поради това, процесът на нагряване на водата може да се извърши много бързо. В резултат на това се отървете от проблема с изтичането на студена вода от кранчето, докато се затопли. Това е значително икономия.

В резултат на това ще се формира цикъл, по който водата ще се разпространява непрекъснато (насилствено). Ще трябва да свържете и следните елементи:

1. Разширителен резервоар. При затворени клапани ще се поддържа стабилно налягане в горещия тръбопровод.
2. Предпазен вентил. То ще предпази бойлера от натиска на налягането.
3. Автоматичен въздушен отвор преди затварящия клапан. Това напълно ще избегне изпомпването на помпата преди неговото директно стартиране.
4. Ревизионен клапан. Ако системата има високо налягане и в резултат на това водата прегрява, гореща охлаждаща течност няма да влезе в тръбопровода от студената вода. Инсталира се на входа към бойлера.

Максималното налягане, което е позволено в разширителния резервоар, не е позволено над предварително зададеното налягане в предпазния клапан.

Затова ние разгледахме основните опции за свързване на индиректния нагревател. Ние изтъкваме плюсовете и минусите на този метод:

Предимства:

• Можете да използвате няколко нагревателя едновременно.
• Възможност за рециклиране.
• Топлоотделящите и отоплителните потоци са разделени.
• Висока производителност.
• Електрическата мрежа е значително разтоварена по време на отоплителния период.
• Вътрешната повърхност на бойлера е в контакт с течаща вода.

недостатъци:

• За преобразуването на отоплителната система са необходими допълнителни разходи.
• Първото нагряване на водата отнема повече от един час.
• Необходимо е да има отделна стая, в която да е възможно да се организира цялото оборудване.

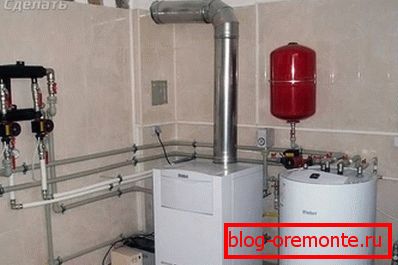

Свързване на котела към котел с един кръг

В този случай се използва верига, в която са монтирани две помпи. Това напълно ще премахне използването на трипътен вентил. Вече описахме такава система, в която контурите са успоредни. Веднага след като термостатът бъде сигнализиран, помпите, водещи до резервоара, са включени. Също така трябва да се монтира възвратен клапан, който не позволява смесването на охлаждащата течност.

Към газовия котел

С тази връзка на бойлера се използва и методът на рециркулация. В този случай топлоносителят непрекъснато циркулира от помпата. Благодарение на това нагрятата вода влиза по-бързо в кранчето.

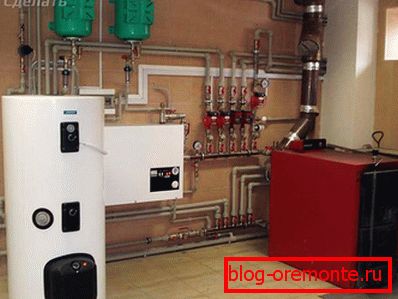

Към котел за твърдо гориво

В този случай е позволено да има система в същото време, което ще позволи охлаждането да бъде изхвърлено в извънредни ситуации и възможността за свързване на системата за топла вода. Често термостатичните клапани са монтирани на батерии, но не забравяйте риска от прегряване. Ако има инсталиран бойлер, няма такъв проблем, защото Излишната топла вода ще бъде изпратена до резервоара. Но не забравяйте, че такова свързване на котела е възможно с естествената циркулация.

Следователно трябва да се монтира следната група за сигурност:

• Отсечной кран.
• Изцедете петел.
• Включващ клапан и обратно.
• Помпа на бойлера.
• Дебит на клапана.
• Група за безопасност на бойлера.
• Разширителен резервоар.

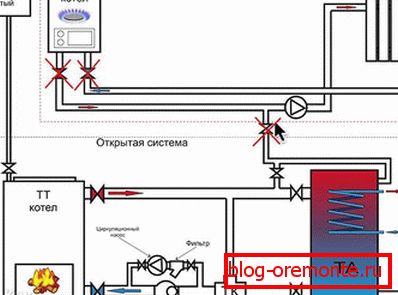

Грешки, допуснати по време на инсталирането

При извършване на инсталационната работа е важно да се избегнат грешки. Това може да доведе до неприятни последствия. Например, важно е не само да се грижите за близостта на бойлера към котела, но и да настроите правилната посока на дюзите към тръбопровода за лесен монтаж. Друга често срещана грешка е неправилното свързване на тръбата за налягане и входа на охлаждащата течност. Студената вода винаги се подава към долната тръба, а горещата вода към горната част на бойлера. Съществува и риск от неправилно свързване на помпата. Важно е да се спазват параметрите, посочени от производителя.

Така че сме обмислили възможни начини за свързване на бойлер към отоплителната система. Надяваме се, че тази информация ще ви бъде от полза и ще ви помогне да изпълнявате сами тази задача. Ние също така предоставяме диаграми и видео материали за помощ.

Видео

Принципът на индиректния отоплителен котел е показан във видеото:
