Многокрилен покрив със собствените си ръце

23-08-2017

Полезен

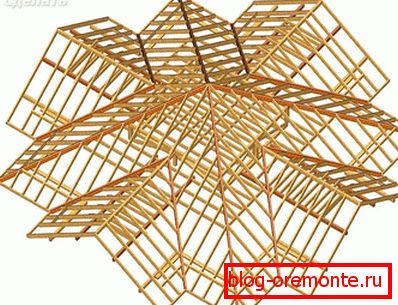

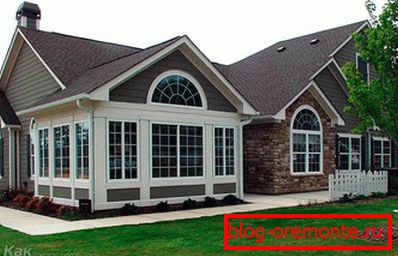

Сред различните дизайни на покрива, най-сложната и привлекателна е мултикомпанията. Характеристика на дизайна му е голям брой сложни елементи. Те включват фронтони, клещи, ендова и ребра. В тази статия ще опишем как да изградим ръчен покрив с много закачалки, да покажем чертежи и диаграми, снимки и видео материали.

Най-често се прави покрив с няколко закачалки в няколко случая:

първоначално;
в процеса на присъединяване на помещенията;

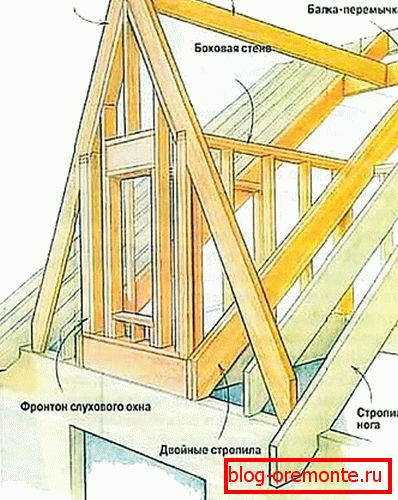

за монтаж на странично осветление на тавана;
в сгради със сложно планиране и много стаи.

Удобства

Обикновена опция за покрив с фронтон е покривът на покрива без фронтони. В този дизайн горната триъгълна секция на стената се нарича клещи. В процеса на изграждане на многокрилен покрив няма прости стъпки, всички действия, започвайки с изчисления, изискват знания и умения. Построяването на покрива ви позволява да поставите под него хол. Въпреки трудностите, собствениците на къщите си поемат собствена инсталация, което позволява спестяване на значителна сума пари. Многослойният покрив ще изисква огромни физически и финансови разходи, но ще зарадва творците с архитектурната красота на сградата.

Предимства на строителството:

благодарение на балансирана система, покривалото може лесно да издържи на големи натоварвания;

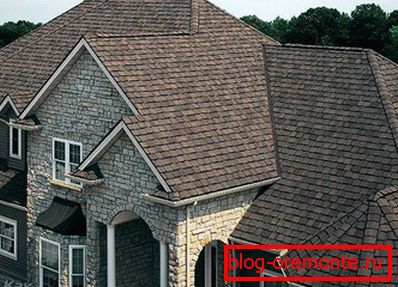

покривът има оригинален и привлекателен външен вид;
дизайнът е надежден и издръжлив;

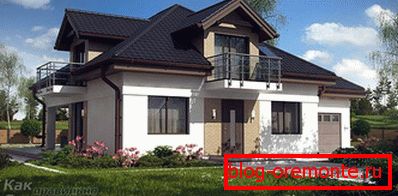

има свободно пространство за допълнителна стая или таванско помещение;
на стръмните склонове няма снежна покривка.

недостатъци:

Комплексна конструкция, изискваща компетентни изчисления и монтаж;
голямо количество отпадъци, произтичащи от рязането на покривен материал, особено метални покриви;
високо натоварване в долината, което се дължи на сняг;
необходимостта от висококачествена хидроизолация на вътрешните стави.

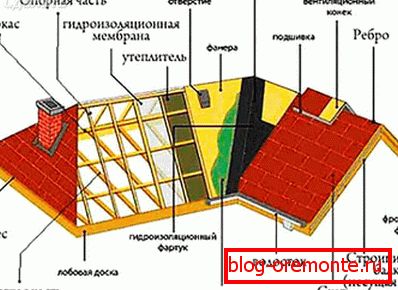

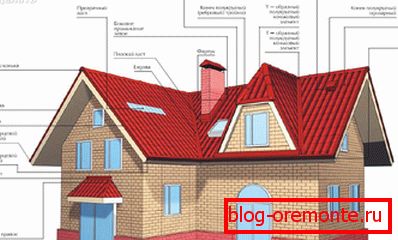

Обозначения на основните конструктивни елементи

Endowa - мястото на вътрешната връзка на кънки, те са един от ключовите възли. Те трябва да издържат на значително натоварване от натрупването на сняг, така че дъното се поддържа от системата на опори и подпори. Хидроизолацията на уреда е от голямо значение и цялата вода, която тече отдолу на покрива, минава по долините. Всяка конструктивна грешка ще доведе до изтичане.

Ребра - представляват външния ъгъл на свързаните кънки. Едно от най-трудните места в изграждането на многокрилния покрив е пресечната точка на гредата, до която граничи долината. Един кон е един от краищата на покрива.

фронтон - Отсечка от стената, ограничена от склонове, се получава под формата на триъгълник и не е отделена от стената от корниз.

Mauerlat - носеща основата на целия покрив, разпределяйки натоварването върху стените и основата.

греди - пластове, висящи и диагонални.

Обрешетка - рамката на шината, необходима за фиксиране на покривния материал и изолацията.

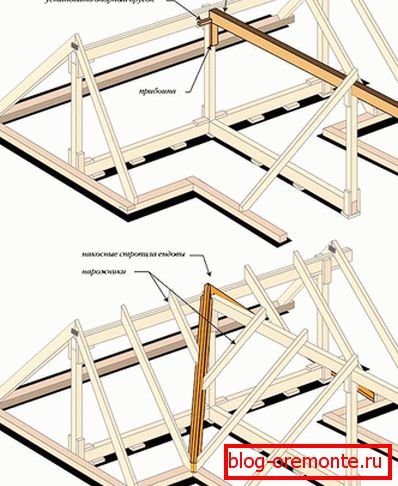

Монтаж на рампа за рендосване

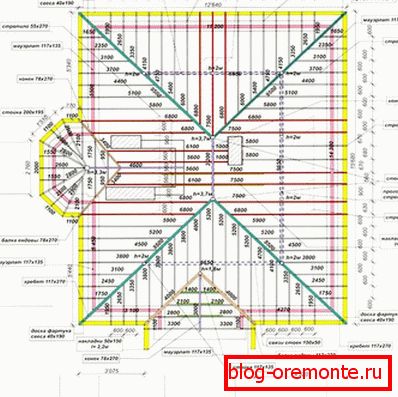

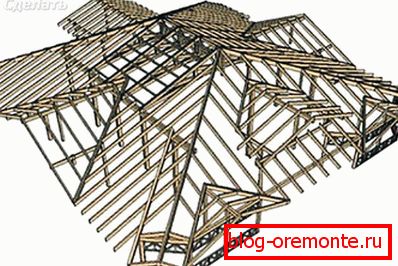

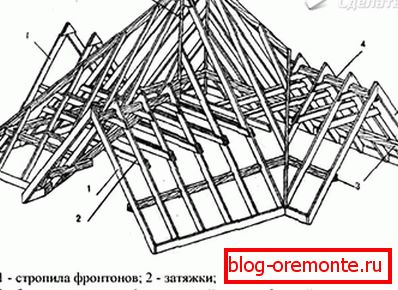

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150?150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. греди могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

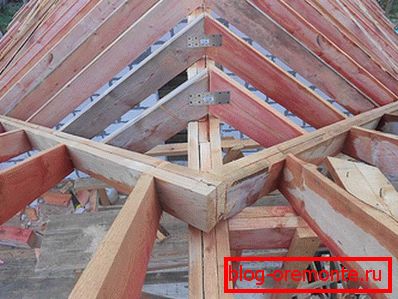

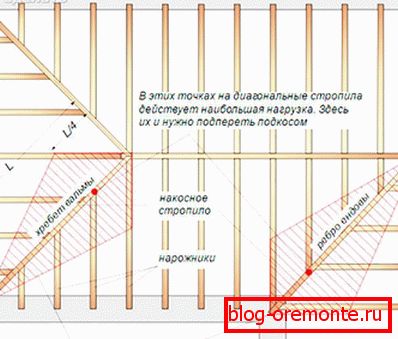

В случая на покрива на тазобедрената кост и полуглас, в кръстопътя на кънките се монтират диагонални крачета. Тези елементи имат основен товар, така че те се нуждаят от укрепване от работниците. Такива греди могат да бъдат направени от двойно, свързани от две дъски от 150-50 мм. Рафтовете, подсилени с опори и напречни греди, образуват ферми. За да се осигури привлекателен изглед на покрива с много скали и необходимата твърдост на конструкцията, всички части на фермите са направени по образец. Започващите строители могат да събират ферми не с помощта на рязане, но ги закрепват с метални елементи отгоре.

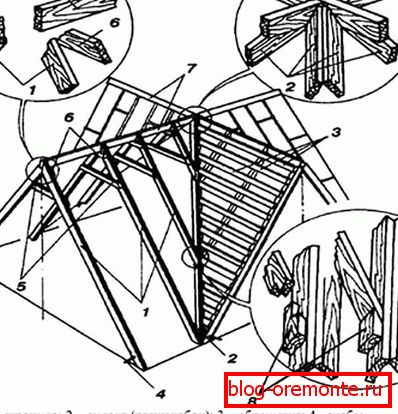

Закрепването на решетките към Mauerlat се извършва чрез рязане, поставяне на скоби или ъгли. В горната част, гредите са свързани с гребен. При монтирането на гредите в голяма къща се използват таванни греди като вдлъбнатини. Укрепването на дизайна позволява лявата хоризонтална греда, разположена точно между двете стени и свързана с Mauerlate. Под краката и долината могат да се подреждат допълнителни лъжи.

Монтаж ендовы

След като монтираме гредите, върху тях се залепва летва, на кръстовидните кръстовища, където е разположена долината, тя е твърда. Схемата на устройството за хидроизолация на вътрешния ъгъл предвижда полагането на допълнителен слой, за да се осигури надеждността на конструкцията. Дъските са покрити с хидроизолация и долната лента е монтирана. Ако долината се състои от няколко части, те са прикрепени отдолу, горната част се припокрива с ръба на долния елемент. Връзката между долната решетка и покрива е изолирана. За да се получи завършената структура, се поставя горна плоча на долината.

Подреждане на покриви, изолация и монтаж на покриви

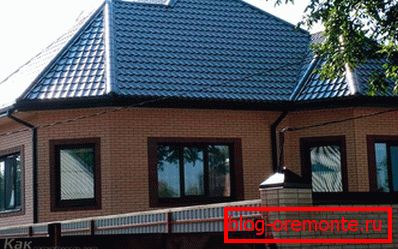

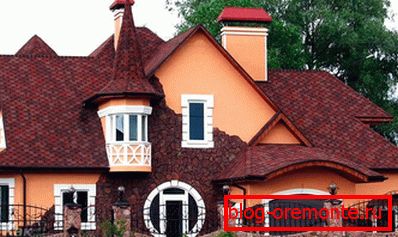

Последният елемент на кофражната система е щайгата. Той се напъха в гредите с една стъпка в зависимост от избора на покривни конструкции. За меки покриви той работи непрекъснато, за метал - на стъпки от 25-30 см на щайгата хоризонтално разпръскване острие за хидроизолация припокриване ленти от 10 cm Ако предвидена изолация, материалът е поставен под хидроизолацията ... При извършване на конструктивна изолация не трябва да забравяме вентилационните отвори. За mnogoschiptsovoy препоръчва покрив покритие с ниско тегло, така че да не предизвика допълнителен стрес върху гредите, например, когато се определя метал.

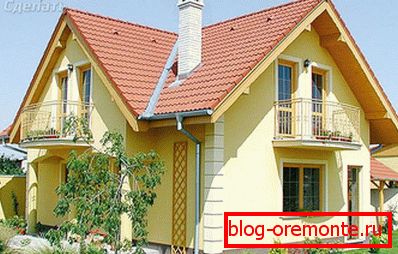

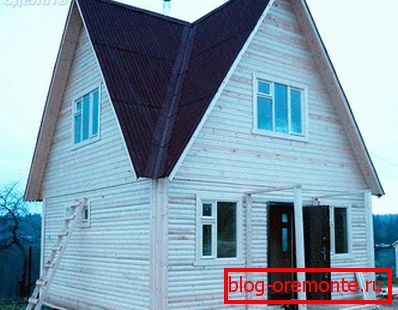

Има много опции за това как да се направи покрив с няколко закачалки, те се различават по сложност на дизайна и външния вид. Най-органично този вид покрив изглежда на квадратни и правоъгълни къщи.

Видео

Погледнете видеоклипа, кои подробности за това, което трябва да знаете за правилното изграждане на покривната система:
