Монтаж на еднотръбна отоплителна система с полипропиленови

16-11-2017

Полезен

След като сте построили къща, много хора започват да се чудят как да нагреят в нея. Незабавно да се отбележи, че този подход е фундаментално погрешен, тъй като тя е трябвало да се грижи за по време на етапа на планиране. Това се дължи на факта, че, ако искате да извършите инсталирането на полипропиленови тръби една тръба отоплителна система, а след това няма да е лесно, и може да се наложи да унищожи това, което вече е направено. То се отнася не само правене на дупки в стените, но и shtrobleniya етаж, тъй като е напълно разбираемо желание да направят жилища е не само приятна, но и красива, поставянето на тръбата по такъв начин, че да не развалят дизайна на отопляем пространство.

Устройство и характеристики на еднотръбна система

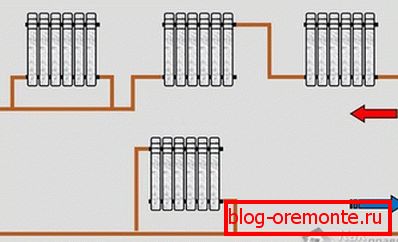

Особеността на еднотръбната отоплителна система е, че тръбата идва от котела, чийто втори край се връща към котела. Без разкъсване на главната линия, радиаторите са свързани към него.

Такива отоплителни системи могат да бъдат:

хоризонтална (течаща);
с горното окабеляване (вертикално).

И двете системи могат да бъдат затворени и отворени.

Класическата (най-често използваната) е хоризонтална тръба. За завършване на всякакви батерии можете да закупите:

радиационен контролер;
сферични кранове;
термостатичен вентил и др.

Както вече беше споменато в началото на статията, едно от предимствата на еднотръбната система е способността да се скриват комуникациите в пода. Това е важен фактор, защото сега малко хора скриват отоплителните радиатори зад завесите и това не е практично, тъй като циркулацията на въздуха в близост до батериите е нарушена, така че трябва да повишите температурата на котела и това води до ненужни разходи за гориво.

Ако сглобената система няма разлика в противотежестта или височината, тя може да работи без помпа.

предимства

Монтажът на еднотръбна система се извършва с по-малък брой тръби (30-40%).
Една проста електрическа схема, инсталирането на която може да се извърши от обикновен човек.
В сравнение с двутръбната отоплителна система инсталирането на еднотръбна система е по-бързо.
Системата може да се монтира в едноетажна къща или къща на няколко етажа.
Няма проблеми при заобикалянето на вратата при инсталиране на тръби.

недостатъци

След като сте говорили за ползите, трябва да споменате недостатъците.

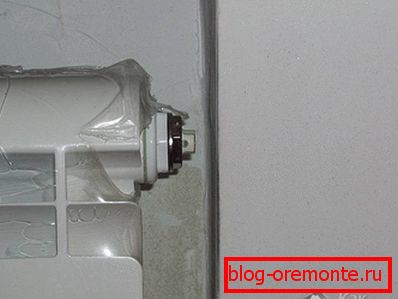

Всяка батерия трябва да има майевски кран или автоматична система за обезкръвяване от въздушната система.
Неравномерно разпределение на топлоносителя - към всяка следваща батерия идва по-студена вода, така че ефективността на последния радиатор ще бъде ниска. Положението може да се подобри чрез инсталиране на циркулационна помпа в системата.

планиране

Не всеки може да използва компютърни програми за моделиране в 3D проекция на дома си, което несъмнено би било много удобно. Като се има предвид този нюанс, ще разгледаме как да изготвим план ръчно, като напишем всичко на лист хартия.

При проектирането на веригата е необходимо да се вземе предвид особеността на монтирането на системата от полипропиленови тръби - невъзможно е да се направят гладки завои в нея.

При изготвянето на чертежа трябва да се има предвид, че основната линия трябва да бъде поставена с лек наклон - най-малко 0,5 см на 1 м от тръбата, в противен случай тя няма да работи без помпа.
Определете местоположението на котела.
Ако по някаква причина тръбата не може да бъде скрита в пода, тогава е необходимо да направите външна инсталация или частично да скриете тръбите в пода - на мястото на най-голямото намаляване.
На диаграмата отбелязваме местоположението на батериите, като отбелязваме колко енергия трябва да са те.

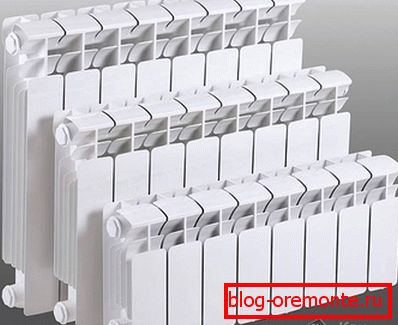

Определяйки колко раздели са необходими за стаята, трябва да се има предвид, че всяка следваща батерия се затопля по-малко, така че трябва да увеличите броя на участъците от акумулаторни батерии тип (или района, ако радиаторите са от стомана).

Ако са инсталирани кранове, регулатор на топлината и т.н., това също трябва да бъде отразено в диаграмата.
Като имате пълна картина, е възможно да изчислите колко тръби, фитинги и елементи, които са планирани за завършване.

Монтаж

При инсталирането на отоплителната система не се изискват много инструменти. Това са:

спойка за монтаж на пластмасови тръби;
ножици за рязане на пластмасови тръби;
(ако са закупени тръби с външна армировка).

Всички полимерни продукти са подходящи само за водоснабдяване. Необходимо е да се закупят подсилени тръби, чиито характеристики позволяват използването им за отопление. Най-доброто от всичко е, ако като усилващ слой се използва базалтово влакно или алуминиево фолио, в този случай коефициентът на удължаване на тръбата е три пъти по-малък, за разлика от продуктите от стъклени влакна.

На първо място, маркирането на стените за всяка батерия се извършва. Те трябва да бъдат инсталирани под всеки прозорец - това ще предотврати навлизането на студен въздух в пода. За да може батерията напълно да изпълни своята роля, нейната дължина трябва да бъде най-малко 70% от ширината на отвора на прозореца. Също така е важно да се поддържа разстоянието:

От прозореца - 10-12 см.
От стената - 3-5 см.
От пола – 8–12 см.

При закупуване на батерии тези изисквания трябва да се вземат под внимание.

Как да разберете колко части от батериите трябва да инсталирате за една стая, можете да прочетете в статията за биметалните радиатори.

Използвайки хоризонтална маркировка е необходимо да маркирате местата, в които ще бъдат монтирани фиксиращи елементи с такова разстояние, така че инсталираните крепежни елементи да са разположени между секциите на инсталираната батерия.

В перфоратора в стената са пробити дупки, в които закрепваме скрепителните елементи.
Сега трябва да подготвите батериите. Ако те са покрити с филм от фабриката, тогава не е необходимо да бъдат премахнати още.
Придържайки се към плана, инсталираме вентилационни отвори, термостати и сферични кранове.

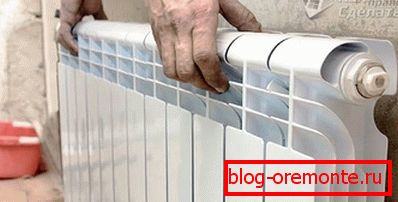

Закачаме батериите на местата им и нивото на сградите, проверяваме хоризонталността на тяхната позиция.
По-нататъшно запояване на тръбите се извършва. Важно е да не забравяме, че е необходимо да се спазва отклонението от главната магистрала.
Байпасът с помпата е най-добре инсталиран на връщащата тръба пред котела.
Без неуспех, трябва да инсталирате разширителен резервоар и блок с елементи от групата за сигурност.
Еднотръбната отоплителна система не трябва да се пълни с вода от долната точка, тъй като всеки радиатор все още ще бъде с въздуха, който трябва да се отведе. Ако е инсталирана автоматична система за вентилация, те ще се справят сами с тази задача.

Остава да стартира котела и да провери ефективността на еднотръбната система, сглобена от собствените си ръце.
