Парно отопление от собствените ръце

Все повече и повече хора са убедени, че самостоятелният начин за отопление на апартамент или къща е по-икономичен от централизирания. Парно отопление от собствените ръце е една от най-трудните задачи, но е напълно възможно да имате основни умения за работа с електрически инструменти. Преди да започне инсталацията, е необходимо да направите изчисления и да закупите необходимите компоненти.

Същността на въпроса

Някои от тях са объркани и вярват, че правилното име за такава система всъщност е нагряването на водата, а префиксът "пара" остава от минали времена, когато отоплението се извършва чрез промишлени котли, които произвеждат големи обеми пара. Всъщност днес съществуват котли, които осигуряват отопление на помещенията, като превръщат течността в две съвкупни състояния. Силните страни на това решение са:

• двоен топлопренос - чрез конвекция, както и инфрачервено лъчение;
• минимални загуби в топлообменника при пренос на енергия от източника;
• висока надеждност;
• няма опасност от размразяване на системата през студения сезон;
• способността да се прилага по всяко време на годината;
• дълъг експлоатационен живот без повреди.

Някои недостатъци са:

• относително висока температура на тръбите и радиаторите;
• сериозни последици за пробив;
• някои трудности при монтажа;
• висока чувствителност към корозия.

Същността на функционирането и висока ефективност е, че пара, преминаващо през тръбопровода, кондензира и утаява и се отделя голямо количество топлинна енергия. С едни и същи разходи за гориво, такава система ще бъде много по-ефективна, отколкото подобната по дължината на водата.

Обикновено, за да се гарантира безопасността на потребителите, в съвременните котли има определени ограничения. Например, максималната температура, на която се нагрява пара, е 130? C, а най-високата точка, достигната от налягането, е 6 атмосфери.

Сортове на системите

Всички видове системи са разделени на едноциклични и двукорпусни системи. В първия вариант цялата енергия на котела се използва за загряване на средата, която ще участва в повишаването на температурата на въздуха в помещението. Във втория вариант има допълнителен топлообменник, в който течащата вода се нагрява, което го прави възможно да се използва за битови нужди. При изпълнението на втория вариант е целесъобразно да се припомни, че ще е необходимо да се въведат допълнителни съобщения в котелното и да се върнат в жилищните помещения.

Според метода на циркулация на превозвача, както в случая на водните системи, те различават:

• Естествена циркулация или затворена. В този случай, след кондензация, водата под влияние на гравитацията с естествен ток без помпата се връща в котела, където отново се превръща в пара и се използва.
• Принудително движение или отворено. В този случай водата не се връща незабавно в нагревателя. Първоначално тя се събира в специален резервоар, от който с помощта на помпа се доставя за по-нататъшно прехвърляне в газа.

По отношение на нивото на вътрешното налягане:

1. Атмосферна. В тях стойността на налягането е няколко пъти по-висока от атмосферното налягане, което може да причини сериозни наранявания в случай на произшествие. Освен това в такава система радиаторите се загряват до висока температура и прахът за утаяване се изгаря и се изпуска неприятна миризма.
2. Вакуум. За да се приложи тази опция, целият тръбопровод трябва да е херметичен. Вътре е създадена специална вакуумна помпа. Резултатът е прехвърляне на водата в газообразно състояние при по-ниски температури, което повишава безопасността.

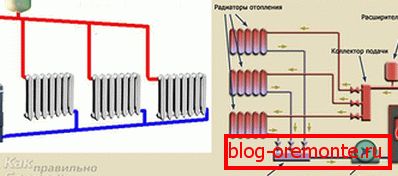

По метода на маршрутизиране тръбите се отличават:

• Monotube. Парата непрекъснато се движи по една тръба. През първата половина от пътя, той дава енергия на радиаторите, постепенно се превръща в течно състояние. Температурата на радиаторите, които са по-близо до котела, ще бъде по-висока от тази в края на веригата. В този случай ще са необходими тръби с голям диаметър, така че да няма препятствия.

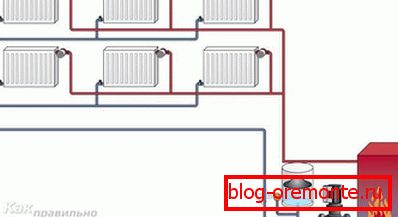

• Две тръба. Парата се подава през една тръба, а кондензатът се връща от друга. В този случай носителят достига всички устройства, практически без загуба на температура. Тази опция ще бъде от значение за големи къщи, в които има няколко етажа. Ако помещенията са малки, няма смисъл, то само ще увеличи общите разходи по проекта.

Вакуумните системи са все още на етап тестване. При използването им ще е необходимо да има постоянно наличие на електрическа енергия, тъй като Вакуумната помпа функционира почти непрекъснато.

Избор на бойлер

За да изберете правилно нагревател, първото нещо, което трябва да направите, е да се изчисли площта, която ще се затопли. За да направите това, трябва да изчислите площта на всяка отделна стая, като умножете ширината по дължината. След това трябва да се добавят всички резултати, крайната цифра и желаната стойност. Важно е да запомните, че това е вярно за височини на тавана до 3 м, ако е по-голямо, тогава е необходимо да се направи допълнителен резерв за захранване.

• За обща площ до 200-300 м² достатъчно мощност при 25-30 kW.
• За 400x600 метра² - 35-60 kW;
• 600?1200 м² - 60 - 100 kW.

Следващият етап ще бъде изборът на гориво. Паровите котли се управляват лесно от такива източници:

• Liquid. Това може да бъде например дизелово гориво или отработени масла. Когато използвате тази опция, е задължително да поставите устройството в отделно помещение. Това ще помогне да се избегне вдишването на вредни изпарения и негативното им въздействие върху здравето.
• Твърди - дърва за огрев, въглища, торф и всичко, което може да изгори с освобождаването на голямо количество топлина.
• Газообразни. Обикновено това е естествен или втечнен газ.
• Electric.

В някои случаи решенията за твърдо гориво са много по-евтини, но си струва да се вземат предвид не само разходите за гориво, но и времето, което ще бъде изразходвано за запалване. В този случай тя може да достигне няколко часа, като е необходимо непрекъснато да се допълва пещта, за да се поддържа температурата на правилното ниво.

Някои производители комбинират различни видове гориво. Например, те комбинират пещ за натоварване на твърдо гориво и осигуряват присъствието на ТЕМ. В същото време, ефективността не намалява, но се оказва, че можете да спестите разходи и следователно, при заплащане.

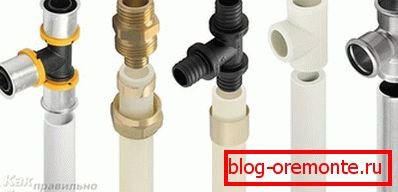

Избор на тръби

Когато изберете много, ще зависи от планирания бюджет. Това е възможно да се каже недвусмислено - за такива системи в никакъв случай не се използват тръби от полипропилен. Това се дължи на тяхната нестабилност при високи температурни условия. Изберете от следните опции:

• Стальные трубы. Для их монтажа потребуется сварочный аппарат. Они устойчивы к высоким значениям давления и температуры. Положительной стороной также является доступная цена и распространенность. Недостаток — висока чувствителност към корозия.

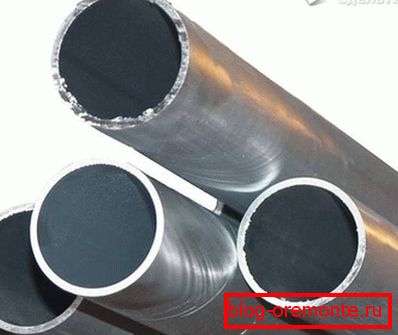

• Поцинковани тръби. Включете всички предимства на стоманата, плюс липсата на корозионна нестабилност се компенсира тук. Съединението е направено с резбови съединения, така че не е необходимо заваряване.

• Мед. Те са идеална опция. Но те са много по-скъпи в стойност, в допълнение, защото тяхната инсталация ще изисква специални умения за запояване на този материал.

По време на монтажа тръбите могат да бъдат скрити в стени или подове. Но е важно да се има предвид, че строителният материал е устойчив на топлинни влияния.

Допълнителни възли

В допълнение към котела и тръбите за главната линия са необходими необходимите елементи, без които не може да се направи без:

• Радиатори. Това могат да бъдат чугунени батерии, стоманени продукти или тръби с перки. Инсталирайте ги по-добре под прозорците. По този начин се формира топлинен щепсел, който отрязва студения въздух. Това ще предотврати образуването на кондензация на стъклото.
• Фитинги. Различни свързващи елементи: съединители, ъгли, завои, адаптери, които ще са необходими за монтажа на тръбопровода.
• Редукционна охладителна инсталация. Провежда прехвърлянето на пара в течно състояние.
• Редуктор. Той е проектиран да регулира налягането в системата.
• Разширителен резервоар. По-добре е да използвате елемент от отворен тип. Ако има желание да се монтира уплътнен резервоар, той трябва да бъде снабден с манометър и предпазен клапан. Ако това не стане, то може да доведе до провал.
• Контейнер за събиране на кондензат.
• Циркулационна помпа. За системи с принудително движение на течност.
• Хидравлично уплътнение. Това ще е необходимо в случай, че трябва да източите системата за ремонт или замяна на компоненти.
• Филтър. Ще бъде необходимо да се премахнат твърдите включвания преди водата да влезе в котела. Това е необходимо, така че нищо да не намалява производителността.
• Кранове на Мажевски.

В системата за парно отопление е възможно да се инсталира котел за индиректно отопление. Това ще изисква клапан за три входа. Свързва се с термостата и пренасочва движението на охлаждащата течност.

Подготвителна работа

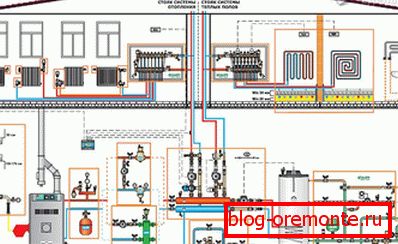

Първата стъпка е да се направи рисунка. План на сградата се поставя върху листа хартия, в който ще се извърши инсталацията. Определя се местоположението на котела. Желателно е той да разпредели отделна стая. Това се прави, за да се осигури максимална безопасност. Ако тя е затворена система с естествена циркулация, тя трябва да е в най-ниската точка. Това е необходимо, за да може водата да тече свободно.

Прилага се окабеляването на цялата система, както и разположението на всички елементи, изброени в предишната подраздел. Когато правите тази стъпка, е по-добре да сте в определена стая, тогава ще бъде възможно да планирате всичко по най-добрия възможен начин, като се има предвид необходимостта от заобикаляне на тръбопровода около препятствия или изпъкналости. На диаграмата е необходимо да се отбележат всички ъгли и преходи. След като чертежът е завършен, можете да изчислите най-точно материала, който ще бъде необходим за успешното завършване на целия проект.

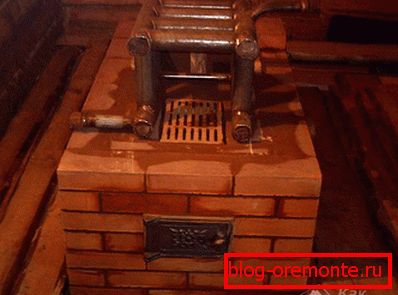

Някои занаятчии правят сами котли за парни котли. Той се произвежда или от листов материал, или специален контур е направен от тръби, който се полага в тухлена печка. Във втория случай ще е необходимо да се следи състоянието на топлообменника, който най-добре е направен от неръждаема стомана, което ще удължи експлоатационния му живот. Също така е много важно да почистите изходите за дим с по-голяма честота.

Последователност на действията

Според извършената оценка на схемата:

• Котелът е монтиран. В стаята, където ще бъде, непременно трябва да има конкретна основа. Ако е необходимо, се прави малка основа.
• Свързва се с изпускателната система.
• Емисиите са прекъснати. За това се използват куки, които са проектирани да издържат теглото си. За мястото, където трябва да се намират, е казано по-горе.
• Всеки радиатор трябва да бъде снабден с майевски кран, за да се освободи въздушната конгестия.
• На най-голямото разстояние от котела, в най-високата точка, разширява резервоарът.
• На изхода на котела се монтират манометър и предпазен клапан, които ще работят в случай, че налягането надвиши допустимите граници.
• Всички компоненти са взаимосвързани посредством тръби от избрания материал.
• Ако това е отворена система, тогава в края на магистралата се монтира специален резервоар и помпа.
• От помпата до котела пристига клон с по-малък диаметър от цялата отопление.
• Преди да влезете в котела, има филтър, който отстранява големи частици.
• Ако газът се използва като носител, тогава се извършва твърдо захранване без гъвкави маркучи.
• Течността се напълва в схемата.
• Изпитването на системата се извършва с постепенно повишаване на температурата, за да се провери целостта.

В тази статия обсъдихме подробно как парното отопление да се превърне в частна къща. Бихме искали много да научим за готови и функциониращи проекти. Споделете своя опит и наблюдения в коментарите.

Когато инсталирате отопление в дървена къща, трябва да имате предвид особеностите на тази структура.
