Подайте топла вода на пода със собствените си ръце

Отоплението в къщата е интегрална инженерна мрежа. От всички възможни системи за подово отопление, затоплянето на топла вода е най-голямо търсене, и това въпреки сложността на инсталацията. Благодарение на топлия под в стаята, можете да създадете удобна и уютна обстановка. В тази статия ще разгледаме общите препоръки за инсталиране на топла вода.

Как устроен

Подът на топлата вода в сглобената форма е слоеста структура, позната като "отоплителен пай". Дебелината му зависи от няколко фактора:

• Дебелината на използваната изолация.
• Дебелина на грубото и довършителното облицоване.
• Диаметър на отоплителния кръг.

Устройството за подово отопление включва котел, подустройство, колектор, отоплителни кръгове и друго спомагателно оборудване.

видове

Има ли вида системи за подово отопление:

1. бетон, Отоплителните кръгове се изсипват с бетонна замазка, която освен защитната и изравняващата функция служи за натрупване на топлина.
2. гладкост, Предимно тази система се изпълнява в дървени къщи с трупи. Това са всички случаи, когато е невъзможно да се оборудва бетонна настилка или общото тегло на замазката няма да оцелее при припокриването. Също така, тази техника се използва в панелни къщи, където подовите плочи не са в състояние да издържат на тежки товари.
3. дърво, Подобна система се използва на същото място като подовата настилка, само с една разлика: отоплителните кръгове се монтират между изоставащите под подовата настилка, която се полага върху горната част на дървото.

гладкост и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м², В противен случай, когато отоплението е изключено, стаята ще се охлади много бързо. В случай на бетонна замазка ситуацията е различна, самото дъско е топлинен акумулатор, така че за известно време в стаята ще се поддържа удобна температура. По този начин подовата или дървена система с лоша изолация може да служи само като допълнително отопление към основната радиаторна система.

Пай на топъл под

С пай означава всички слоеве, включени в дизайна на подовото отопление. В зависимост от избраната система нейният състав може леко да се различава.

Торта от бетонна система

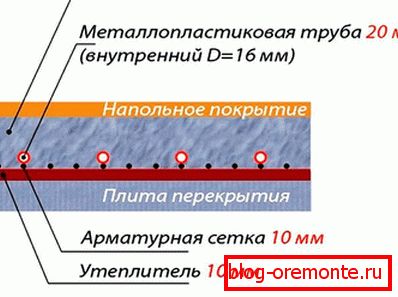

Дебелината на пай на топъл бетон може да варира. По-долу има диаграма на пай с приблизителните размери на дебелината на всеки слой:

Помислете за последователността на полагане на нагревателната кейка на бетонната система:

• Проект на база, Посявката се излива върху плочата или върху земята. В последния случай пясък и чакъл задължително се изсипват и се смилат със средна дебелина до 60 мм.
• хидроизолация, Необходимо е, ако има подземни води наблизо.
• Топлоизолатор, Неговата основна задача е да премахне моста на изтичане на студ и топлина. Например, възможно е да се използва експандиран полистирол с дебелина 20-115 mm с плътност ли0-40 kg / m^ли. Особенно толщина утеплителя должна быть большой, если под полом находится неотапливаемый подвал или грунт. Если решено использовать специальные маты (сделанные из утеплителя) с бобышками, то важно учесть, что их толщина составляет ли0 мм. Чтобы придать теплоизоляционному слою необходимую толщину, дополнительно под маты укладывается пенополистирол.
• Полиетиленов филм, Намира се на два слоя. Дебелината на филма е не по-малка от 150 μm.
• Подсилване на окото. Необходима для придания стяжке высокой прочности в тех случаях, когда ее толщина будет превышать 60 мм и ожидается высокая нагрузка на основание. Например, диаметр прутков сетки может составлять от ли до 5 мм, а размер ячеек 100?100 или 150?150 мм.
• тръба. Стъпка за павиране трубы составляет 100–ли00 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Довършителна бетонна замазка.
• Подложка. Под ламинат, паркет или друг облицовъчен материал.
• Облицовка.

Кейк на подовата система

Особеността на този метод е, че след завършване на инсталацията подовата отоплителна система е веднага готова за работа.

Кейк на подовата система состоит из таких компонентов:

• Дървеният под.

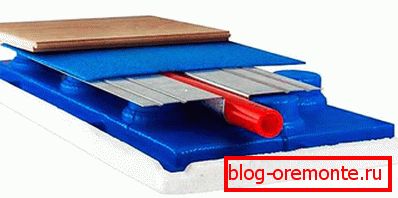

• Матове с халки. Они бывают без утеплителя. В таком случае теплоизолятор докупается дополнительно. Общая толщина может быть от ли0 до 70 мм. Имеющиеся бобышки позволят надежно фиксировать трубы.
• тръба, Нейната инсталация се извършва в специална алуминиева плоча. Важно е да се отбележи, че не всяка тръба е подходяща за подово отопление. Трябва да има специално покритие, за да предотврати изпичането.
• GVL или друг материал за подови настилки.
• Подложка.
• Облицовъчен слой.

Струва си да се отбележи отделно слоят, който се намира между тръбите и облицовъчния материал. Типът субстрат може да се различава в зависимост от метода на довършване. Ако възнамерявате да поставите керамични плочки или линолеум на пода, след това върху горната част на тръбата поставете чиния от влагоустойчив гипсокартон на два слоя. Въпреки това, след известно време, гипсокартон под плочката може да се разпаднат, така че можете да разгледате алтернативни субстрати: шперплат устойчив на влага, стъкло-магнезиеви листове или ПДЧ.

Кейк на дървената система

Ще разгледаме 6 начина за полагане на топъл под на дървени трупи, които се реализират без замазка:

1-й способ.

Дървеният под е поставен с дъски от 50-150 мм със стъпка от 600 мм. Между закъсненията има минерална вата с дебелина 100 мм. От горе тръбите за отопление се развиват. На подходящи места в трупите се правят отвори за преминаване на тръбата. Над лаг е поставен шперплат и довършителни материали. По-малкото от тази техника е, че между шперплата и тръбата се образува въздушна възглавница. Това има негативен ефект върху топлинната проводимост.

2-й способ.

Между инсталираните закъснения се издига топлоизолационен слой от експандиран полистирол, минерална вата и други подобни. На върха монтирани ПДЧ, OSB или шперплат. След като плочите се изрязват от ПДЧ със заоблени ъгли. По-късно те ще оформят отоплителна верига. Получените пластини се завинтват към вече съществуващата основа със стъпка по-голяма от диаметъра на тръбата с 4 мм. След това поставете фолиото като отразяващ слой. Нагоре е монтирана нагревателна тръба. Накрая повърхността е покрита с ламинат. Този метод не е подходящ за паркет, тъй като основата е достатъчно подвижна.

ли-й способ.

Този метод е доста труден. Между изоставанията е поставен и топлоизолатор. След това се взема дъска, равна на терена на тръбите. В единия ъгъл е направен канал по цялата платка за полагане на тръбата. В началото фолиото и тръбата се вливат в него. След това се монтира облицовъчният материал.

4-й способ.

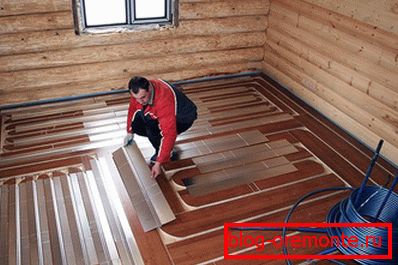

В този случай се използват специални алуминиеви плочи с канали за полагане на тръби. Те са закрепени към закъсненията. Но в този случай се препоръчва да се постави плътен материал върху плочите, например, ПДЧ, за да се предотврати пробиването. И едва след това завършващата тапицерия е поставена.

5-й способ.

Между закъсненията се монтира повдигнат под. Между гредите се полага топлоизолационният слой. От горе поставете листа с шефове на едно ниво с горната част на закъснение. На места, където закъснението се пресича от тръба, се правят малки канали и върху тръбата се поставя специална нагъвка. Това е важно, защото поради линейното разширение тръбата може да се разтърка от дървото. Субстратът и завършващият материал се поставят отгоре.

6-й способ.

Този метод е един от най-простите. Тръбите се поставят директно в нагревателя, а именно в полистирол. Пространството между горната част на изоставането и тръбата може да бъде напълнено с гипс, който ще действа като топлинен акумулатор. Въпреки това, можете да заспите и да почистите сухия пясък.

Видео: правейки дървен пай

Къде мога да инсталирам

Системата за подово отопление може да се монтира в различни помещения. Във всеки отделен случай обаче е важно да се вземат предвид някои характеристики.

• В апартамента, В градските апартаменти, където се използва централизирана отоплителна система, инсталирайте топла вода е забранено. Современные новостройки уже имеют отдельные стояки и выходы в каждой квартире для реализации подобного отопления. С другой стороны, некоторые на свой страх и риск внедряют подобную систему в своих квартирах. Для этого даже разработали ряд схем, благодаря которым осуществляется подключение к центральной отопительной системе. Однако это вызывает ряд трудностей. Заметно повышается уровень пола. Это может быть проблемой в квартирах с низкими потолками. Кроме того, существует риск затопления соседей. Поэтому все используемые материалы должны быть надежными и качественными. Если дом имеет панельное перекрытие, то оно может не выдержать дополнительную нагрузку, поэтому многие прибегают к альтернативному отоплению – электрическому. Подключение от центральной системы требует значительно снизить температуру теплоносителя. В отопительной системе в среднем теплоноситель имеет температуру +60°С. Для напольного обогрева это слишком много, так как обычно достаточно +ли0°С. Если вы хотите получить официальное разрешение на установку, то вам следует обратиться в коммунальное хозяйство и решать вопросы на личном уровне.
• В частна къща. Что касается частных домов, то здесь ситуация намного проще. Осуществлять монтаж проще всего на стадии строительства дома, а вернее, перед заливкой стяжки. Важным требованием является обустройство качественной гидро- и теплоизоляции. Также отопительный пирог должен включать специальный отражающий материал. Если не выполнить эти требования, то будут существенные теплопотери. В частна къща обустраивается смесительный узел, ставится дополнительный циркуляционный насос, который будет равномерно распределять тепловую энергию по всему полу. Однако при всех достоинствах важно учесть и минусы подобного решения. После изготовления напольного отопления и заливки финишной стяжки вводить в эксплуатацию обогрев нельзя в среднем на протяжении 4 недель. Хотя в стяжку добавляются пластификаторы для быстрого ее высыхания, все равно она должна высохнуть естественным путем. Этот минус незначительный и временный.

• В гаража. Заниматься обустройством гаража следует на стадии его строительства. В уже готовом гараже выполнить эти работы будет проблематично и в то же время дорого. Главное условия для пола в гараже – способность выдерживать высокие нагрузки. Средний вес легкового автомобиля равен ли,5 т. Учитывая это, стяжка должна быть выполнена из прочного бетона. Более того, после заливки бетонной стяжки включать отопление нельзя. Если вдруг отопительная система даст сбой, то исправить проблему будет проблематично, в худшем случае все покрытие в гараже придется полностью демонтировать. После устранения утечки заново монтироваться напольное покрытие.
• В банята. В банята, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–1ли0 мм.

изчисление

На първо място, трябва да се реши дали подовото отопление е основното или допълнително за отоплението на радиатора. Важно е да се има предвид естеството на подовата настилка. Керамичните плочки имат висок коефициент на топлопроводимост. Що се отнася до дървото, този показател е много по-нисък. Следователно, видът покритие ще зависи от мощността на избраната отоплителна система.

Освен това се вземат предвид зоната и конфигурацията на отопляемото пространство. Една отоплителна схема не трябва да надвишава 120 метра. След това се определят възможните топлинни загуби, които се изчисляват въз основа на следното:

• от какъв материал се изгражда къщата (блокове, дърво, тухла и др.).
• тип стъклопакет (двойни стъкла или профили се използват).
• средната температура на въздуха във вашия район.
• има ли някакъв допълнителен източник на топлина.

След това решете какво ниво на температура искате за всяка отделна стая. Тук можете да започнете от такива показатели:

Видео: изчисляване на подовото отопление

Видео: изчисляване на температурата на топъл под

дизайн

Ключовият елемент на подово отоплителната система са тръбите. Дължината на контура зависи пряко от диаметъра на тръбата. Известни са следните данни:

• тръба O16 мм – до 90 м.
• тръба O17 мм – до 100 м.
• тръба O20 мм – до 120 мм.

Колкото по-малък е диаметърът на тръбата, толкова по-малко е хидравличното съпротивление. Ако стаята има малка площ, тогава обикновено е достатъчна една схема. Ако обаче диаметърът на тръбата е 20 мм, общата площ на една стая не е 120 м, по-добре е да не добавите дължина, но да направите 2 схеми. По-добре е тяхната дължина да е еднаква с разлика до 10 м.

Немаловажную роль играет и шаг раскладки трубы, который может быть 15, 20, 25 и ли0 см. Если речь идет о крупных помещениях, таких как спортзал, то шаг может быть в диапазоне ли5, 40 или 45 см. Однако возле больших окон шаг трубы рекомендуется сделать 10 см.

Да разгледаме в таблицата отделни зони:

Тези цифри са препоръчителни. Изборът на тази или на тази стъпка също зависи от използваната тръба. Ако това е метална плоча, тогава огъването й без повреда на стъпка с малък радиус е изключително трудно. Ето защо, ако схемата за полагане на змии, тогава идеалната стъпка е 15-20 см.

Ако площта на отопляемото помещение е от 50 м² и повече, препоръчваният диаметър на тръбата е 16 мм. Дори при условията на добре изолирана къща, се препоръчва терена на тръбата да не е по-голям от 15 см с тръба от 16 мм. Колкото е по-дебела тръбата, толкова по-големи са разходите, които очаквате. Особено ще се отрази върху закупуването на фитинги и други материали с по-голям диаметър. Проектът трябва да бъде направен с тръба с диаметър 16 мм.

В някои случаи се използват тръби O20 mm. Тези разходи обаче често са неоправдани. В края на краищата, обемът на водата в системата значително се увеличава, отоплението на което изисква повече топлинна енергия. Освен това е трудно да се огъне такъв диаметър.

При проектирането е важно да се имат предвид следните нюанси:

• Първо задайте дяловете и след това определете броя на контурите. В една стая трябва да има една схема.
• Колекторът трябва да е в средата на къщата. Ако това не е възможно, проблемът с разликата в дължината на контурите се решава чрез инсталиране на разходомери. Благодарение на това потокът на топлоносителя ще бъде еднакъв.
• Ако искате да инсталирате два колектора, всеки трябва да отиде на отделна помпа.
• Таванът между първия и втория етаж е задължително изолиран. Това е необходимо, за да не се загрява самото припокриване.

Процесът на проектиране на топъл под, е сложен и отговорен. Ето защо много от тях използват услугите на специалисти или специални програми.

Складиране на отоплителни кръгове

Има няколко схеми за полагане на тръби:

• Змия.
• Охлювът.
• В комбинация.

Всеки от тях има свои собствени технически характеристики, които считаме за по-нататък:

1. змия, Тази схема има няколко очевидни недостатъка. На входа на стаята температурата на охлаждащата течност и на пода е висока. Колкото по-далече, пода е по-студен. Това се обяснява с факта, че охладената охлаждаща течност се връща към връщащия поток. При инсталирането на такава схема се нуждаете от специални умения. Ако се използва метална композиция, стъпката на полагане често се извършва на 20 см или повече, защото Трудно е да се огъне тръбата до по-малък ъгъл. Стъпката обаче може да бъде намалена до 10 см, но в краищата е необходимо да се правят малки пръстени, което е труден процес. Често такава схема на оформяне се използва, когато е необходимо да се уеднаквят съседните контурни зони. Също така, този метод за полагане на тръби е допустим, ако площта на помещението е много малка, до 6 m².
2. охлюв, принцип му е, че първата линия лежи из стаята с постепенното намаляване към центъра. Контурът се връща към началната точка. В този случай, ако планирано стъпка между тръбите 20 см, първата верига се поставя на стъпки от 40 см. На обратната курса е поставен между тръбата вече посочено и по този начин образува стъпка 20 см. Тази схема подреждане е един от най-ефективните. Това се обяснява с равномерното разпределение на топлината по цялата площ на помещението. Освен това е възможно да се подобри областта близо до външната стена на големи прозорци или намаляване на разстоянието стъпка. За такава схема на практика няма ограничения по отношение на формата и размера на помещението.
3. комбиниран, Това предполага комбинация от двете по-горе споменати системи за полагане на тръби. Например, една част от стаята може да бъде облицована със змия, а другата с охлюв. Съществува и практика на комбиниране на отоплението с електрическо отопление. Въпреки това, в този случай електрическото отопление ще служи като допълнителна. Това е особено ефективно в периода от началото на есента до края на пролетта, когато не е разумно да се включи подгряване на водата.

Видео: Оформление на отоплителните кръгове

изолация

изолация для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Пожароустойчивост.
• Ниско ниво на топлопроводимост.
• Устойчивост на влага.
• Сила.

Ето защо, избирайки нагревател, е важно да се вземат предвид неговите технически характеристики. По-долу има няколко вида изолация, които успешно се използват в топлата торта.

пенополистирол

Ако имате бетонна замазка, разширеният полистирол е идеален вариант. Тя може да бъде от два вида:

1. Smooth.
2. С шефовете.

Вторият вариант значително опростява и ускорява процеса на полагане на тръби. Също така експандираният полистирен е разделен на 2 вида:

1. Обичайната пяна.
2. Екструдиран пенополистирол.

Ако сравним термичните свойства, те са по-високи в екструдираната пяна от полистирол.

Пробка

Този материал е подходящ за всички параметри. Сред неговите положителни свойства могат да бъдат идентифицирани:

• При внезапни промени в температурата, щепселът не се променя.
• Екологично чист.
• Под теглото на бетонна замазка практически не се деформира.
• Въпреки че материалът е с малка дебелина, той се характеризира с висококачествена топлоизолация.

Однако явный минус этого утеплителя – цена. Его стоимость выше других материалов практически в ли раза.

penofol

penofol или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от ли до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

По-добре е да изберете пенофол с метализирана повърхност, а не от алуминий. Това покритие не реагира с отрицателната среда на течния разтвор, който е в състояние да разтваря обикновеното фолио.

Минерална вата и екологична вата

Плътността на използваната изолация се препоръчва да изберете не по-малко от 80 кг / м^ли, Използва се главно за полагане на дървени системи. В този случай нагревателят се поставя между лагери или дървени греди.

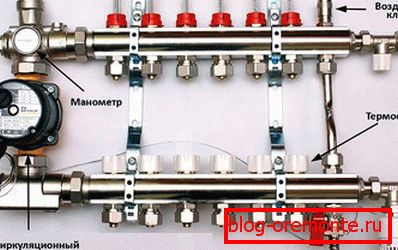

колектор

Има няколко вида колектори, които се използват за инсталационни работи:

1. колектор с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. колектор с выходами для подключения контуров и вентилями для регулировки. Зачастую это китайские коллекторы, которые продаются в магазинах. Они имеют один явный недостаток – спустя время из-под рукояток может начать течь вода. Объясняется это низким качеством теплоносителя. Они поддаются ремонту, достаточно заменить резиновую прокладку. Подобные коллекторы не предназначены для комплектации дополнительной регулирующей автоматикой. Они будут идеальны для домов с маленькой площадью, где контуры имеют одинаковую длину.
3. Также есть коллектор для подключения металлопластиковых труб. На нем имеются регулировочные краны и фитинги. Подобные вентили можно укомплектовать сервоприводом, работа которого будет регулироваться установленным в комнате термостатом. Сами фитинги также известны как евроконусы, которые состоят из ли деталей: евроконус, обжимное кольцо и накидная гайка. Также евроконус имеет уплотнительное кольцо.
4. В случаите, когато дължината на контурите е различна и ръчната настройка не е възможна, се препоръчва закупуване на колектор с разходомери и сервоусилватели. На някои колектори покриват със сини шапки. Поради това е възможно да се регулира температурата на охлаждащата течност във всяка отделна верига. Можете обаче да комбинирате - купете колектор за поток с разходомери и връщане - с конвенционални клапани за ръчно регулиране.

Що се отнася до смесителната единица, тя трябва да съдържа:

• Предпазен вентил. Той дава сигнал за смесване на охлаждащата течност при много висока температура.
• Циркулационна помпа. Благодарение на това устройство, системата отоплява стаята равномерно.
• Байпас. Предотвратява претоварването.
• Задействащи клапани и въздух.

Особено внимание трябва да се обърне на специален вентил, който е двупосочен и трипътен. Всеки от тях има свои собствени различия и употреби.

Двухходовой клапан, В своя комплект има термична глава със сензор за влага. Ако е необходимо, захранването с гореща вода е блокирано. Вследствие на това водата се смесва автоматично. Благоприятно е, че такива вентили се вкарват в отоплителната система, където площта на жилищната зона не надвишава 200 m².

Трехходовой клапан. Подобен клапан идентифицира два параметъра наведнъж: балансиране на байпасния клапан и характеристиките на байпасния клапан. Той смесва гореща и охладена охлаждаща течност. Често трипътните вентили са оборудвани със серво, контролирано от термостат и метеоротрантролер. Процесът на смесване се извършва чрез наличието на специален вентил в клапана, който регулира подаването на течност. Подобен клапан се използва в системи с топъл под, с голям брой схеми.

Освен това колекторът и смесителният модул са оборудвани с външни температурни сензори. Те ви позволяват да регулирате температурата на охлаждащата течност, като се започне от температурата на улицата. Въпреки че такова регулиране може да се извърши независимо, наличието на такива сензори ви позволява да регулирате оптималната температура.

Монтиране на топъл под

Процесът на инсталиране се състои от няколко последователни етапа. Запознаването и спазването на технологията ще ви позволи да извършите сами всички монтажни работи.

хидроизолация и монтаж демпферной ленты

На първо място се извършва подготвителна работа. За тази цел старата мазилка е напълно отстранена. Ако разликата в стаята е повече от 10 мм хоризонтално, тогава тя трябва да бъде изравнена. За да направите това, можете да запълнете черен саморазливна замазка с тънък слой.

Освен това е важно да се защити топлоизолационния слой от кондензат. За да направите това, полиетиленът се поставя върху замазката. Докингът се извършва в скута от 10 до 15 см. Сместа трябва да бъде залепена с лепяща лента.

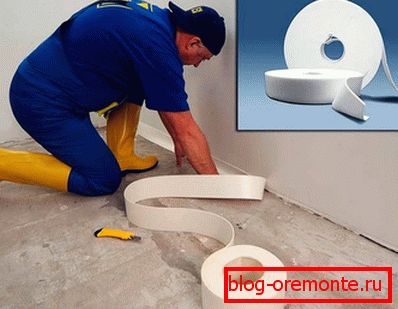

Следващият етап от подготовката е инсталирането на колан за амортисьори. Необходимо е да се компенсира линейното разширение на замазката при загряване. Ако не го използвате, след кратко време замазката може да се счупи. Върху периметъра на цялата стая до стената е прикрепена амортизационна лента, използвайки самозалепващ слой или самозалепваща се лента.

Полагане на изолация

Следващият етап е инсталирането на нагревател. Изборът на изолация и начинът на монтаж зависи от вида на помещението и целта на отоплението. Ако имате приземен етаж и няма подово отопление, тогава изолацията трябва да е впечатляваща. Нанася се слой от експандирана глина и се използва полистирол до дебелина 100 mm.

Що се отнася до метода на поставяне на изолация, тогава когато се използва корк или пенофол всичко е съвсем просто. Това са листови материали, които са залепени заедно с лепяща лента. Ако се използват системи от полистирол с канали, тяхното сглобяване също не е свързано със специални трудности. Между тях един нагревател е свързан чрез специални канали.

Въпреки това, не винаги е възможно да се използват такива нагреватели. Често най-достъпни - полистирол. В този случай, опаковането трябва да се извърши чрез съединителна глава. Между тях е желателно да се залепва, например, с монтажна пяна. След като изолацията приключи, цялата площ трябва да бъде покрита с нагревател.

Помислете за последователността на подовата изолация, използваща полистирол:

• Стъпка 1, Първият лист е поставен в ъгъла на стаята, така че двете страни да прилягат плътно към ъглите на стените.
• Стъпка 2, След това листът се поставя в задника, плътно прикрепен един към друг.
• Шаг ли, Ако трябва да заобиколите ъгъла, колоната или друга пречка, тогава полистиролът лесно се нарязва с остър нож.
• Стъпка 4, Следващият ред трябва да бъде подреден с леко отместване, точно половината от листа.

Ако сте планирали изолацията в два слоя, тогава вторият слой изолация трябва да се постави в сравнение с първия. Поради това ставите няма да съвпадат помежду си. Накрая се поставя специален филм с маркировки за монтаж на тръби.

Ако отоплението е инсталирано на дървен под, тогава се използва нагревателна минерална вата. Той се вписва между закъсненията. По време на инсталацията ширината на подложките трябва да е малко по-широка от разстоянието между лагерите. Това ще позволи гъсто полагане на топлоизолацията и предотвратяване появата на студени мостове.

Видео: подготовка на основата, полагане на топлоизолация и армировъчна мрежа

Монтаж на тръби

Когато изолацията завърши, времето на отоплителния кръг е зададено. В този процес е важно точно да се изчисли стъпката на подреждане, дължината на веригата и броя на изходите на колектора. Преди това обаче си струва да обсъдим избора на отоплителна тръба.

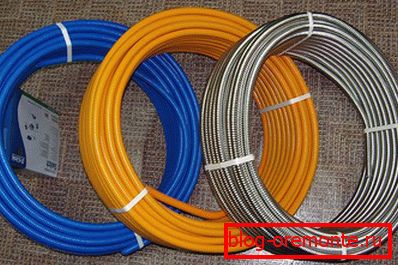

Как да изберем тръба

Има няколко вида тръби, които се използват за топла вода, всеки от които е в различна ценова категория. Цената на тръбата зависи от производителя.

Полагане на тръби

На этапе укладки труб без помощника никак не обойтись. тръба на теплый пол продается бухтами, поэтому один будет раскручивать, а второй удерживать бухту. Способ укладки зависит от выбранной вами системы. Если выбор пал на специальные маты с бобышками, то работа значительно упрощается, главное, соблюдать шаг укладки. Если сверху утеплителя уложена пленка с разметкой, то для крепления трубы применяются особые клипсы. Как быть если подобной разметки нет? Ее можно сделать самостоятельно. Для этого используется отбивочный шнур с краской.

При инсталирането на тръби е неприемливо те да бъдат прекъснати. Една схема трябва да се състои от едно цяло парче тръба. Стилирането започва от най-отдалечените зони. Това е много удобно, когато изолацията е направена на два слоя. В първия слой изолация е възможно да се поставят транзитни тръби и необходимите инженерни комуникации.

Процесът на инсталиране на тръби се състои от няколко етапа:

Стъпка 1 - Отпуснете се от залива 10-15 м. На единия край поставете фитинга и го свържете към инсталирания колектор.

Стъпка 2 - Свържете тръбата на колектора към захранването.

Этап ли - чрез маркиране на тръбата се закрепва към нагревателя с скоби за харпун. Ако секцията е права, тогава е достатъчен интервал от 40 см. При завоите интервалът е намален до 15 см. При огъване внимавайте да не разкъсвате тръбата.

Стъпка 4 - По време на монтажа се уверете, че тръбата не е натоварена. Тя трябва да бъде безплатна. В противен случай напрежението постоянно ще издърпва скобите.

Стъпка 5 - Ако скобата е излязла, след това се отдръпнете от предишното място с 5-10 см и отново поставете тръбата.

Стъпка 6 - когато сте прекосили целия контур, тръбата се връща обратно в колектора и се свързва към връщането посредством фитинга.

За правилното балансиране е важно да имате информация за дължината на всеки контур. Маркировките могат да бъдат направени от самия колектор, например, присвояване на всеки контур на номер или на името на стаята, където отива. Съответните бележки могат да бъдат направени върху лист хартия. Не е необходимо да имате предвид всичко. Сечението на тръбите в близост до колектора трябва да бъде изолирано, в противен случай ще има силно прегряване на пода. Освен това се препоръчва да се изолира тръбата през една, т.е. Нагревателят е поставен върху захранването и връщането е оставено недокоснато. По този начин връщащият поток няма да се загрява от захранването.

Има няколко метода за фиксиране на тръби:

1 метод: стягащи скоби.

2 метод: тел от мека стомана.

ли метод: специални скоби и фиксатори.

4 метод: фиксирующий трак.

5 метод: рогозки с шефове.

6 метод: разпределителна плоча от алуминий.

Видео: полагане на топъл под

подсилване

Често първият слой армировка е поставен върху нагревателя. В този случай закрепването ще се извърши с помощта на найлонови всмуквания. Отделни секции на мрежата са свързани чрез свързващ проводник. Размерът на подсилващата решетка зависи от стъпката, която сте избрали. Мрежата трябва да има O5 мм. Освен това върху тръбите е поставен и усилващ слой. Това се обяснява с факта, че основната мрежа няма да има ефект.

налягане на изпитване

Тестът за налягане е процес, който гарантира, че всички връзки са здрави и тръбите са без дефекти. Този процес се извършва непосредствено преди наливането на замазката.

Налягането може да се извърши по два начина:

1. Вода.
2. По въздуха.

налягане на изпитване водой

Всички вериги трябва да бъдат напълно развити и свързани с колектора. Системата се пълни чрез измиване, създава се налягане до 2,8 атм., Минимум 2 атм. В същото време, охлаждащата течност първо трябва да е към смесителния агрегат.

Процесът е както следва:

• Затварянето затваря всички капачки, често имат син цвят.
• След това се отваря кран.
• В процеса на пълнене на тръбите с вода може да има съскащ звук, това е въздухът, който напуска маневския петел или автоматичния вентилатор.
• Сега кранчето се отваря при завръщането. Така ще бъде възможно въздухът да изтича през изпускателния вентил на връщащия колектор.
• Напълненият контур затваря връщането и следващата се отваря.
• Накрая, вентилът пред захранващия колектор е затворен и клапанът преди отварящия колектор се отваря.

Запълването на системата с вода и спускането на въздуха е необходимо да се провери структурата за откриване на течове.

налягане на изпитване воздухом

По време на процеса на натискане на топъл под с въздух, автоматичният вентилационен отвор се отстранява и щепселът се завинтва на място. За да работите, се нуждаете от компресор или помпа с манометър. Налягането при кримпване с въздух трябва да бъде три пъти по-голямо от работното налягане. Затова създайте въздушно налягане до 5 атм.

Подобное давление следует создавать только в системе теплого пола, а не в трассе, соединяющей котел и коллектор. Объясняется это тем, что некоторые котлы рассчитаны только на давление до ли атм. Поэтому данный участок проверяется позднее отдельно.

Така че, когато въздухът се изпомпва в системата до 4 атм., Оставете кранчетата затворени за един ден. Налягането не трябва да пада. Макар че минималното отклонение ще бъде, тъй като по време на инжектирането компресорът леко загрява въздуха, който ще се охлади по-късно. За да се уверите в стегнатостта, можете да минете през всички стави със сапунен разтвор.

цедка

Когато става въпрос за довършване на замазката, важно е да се предвидят няколко важни конвенции:

1. От системата не можете да оставяте водата надолу, но я оставете на предварително зададено налягане от 1,5 атм.
2. Забранено е включването на отоплението.
3. Направете температурните шевове.

Температурният шев напълно премахва възможността за напукване на замазката. Като температурен шев се използва амортисьорна лента. Площта на помещението може да се раздели на 20 м² (това е необходимо, ако площта на една стая е много по-висока от тази цифра). Тръбата, в зоната, където преминава през температурния шев, задължително се укрепва с нагъване.

За запълване на замазката се препоръчва използването на специални добавки, които ще подобрят техническите характеристики на замазката. Освен това към бетона се добавя пластификатор, който предотвратява напукване на замазката при охлаждане / нагряване.

Състав на бетона:

• Бетон и прожекции - 1: 6.
• Бетон, песок и щебень – 1:4:ли,5.

Пластификаторът и другите добавки се изсипват по време на смесването на бетонната смес. Пропорцията се определя въз основа на инструкциите на производителя върху етикета.

За жилищна сграда дебелината на крайната замазка е 50 мм, за фабриката до 100 мм. Важно е да се има предвид следното свойство на замазката - натрупването на топлина. Замазката е по-тънка, толкова по-малко време ще се затопли. Ако е твърде дебела, ще се нуждае от повече топлина, за да се затопли. Ето защо оптималната дебелина на замазката е 70-80 мм.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона е забранено.

Процесът на изработване на замазки за маяци е както следва:

1. Металните маяци се показват на нивото.
2. Сигнализаторите не са инсталирани на тръби. Можете да поставите гъст разтвор под формата на хълмове, които са инсталирани маяци.
3. Бетонът се заглажда от правилото. Важно е да се уверите, че въздушните мехурчета напълно са напуснали корпуса на замазката.
4. На следващия ден, когато бетонът все още не е стигнал, е необходимо да махнете маяците, да почистите тези места и да ги излеете с разтвор.

Видео: изливане на замазка

Въвеждане в експлоатация

Въведете работната температура трябва да бъде постепенно. Първо, задайте температурата на 25 ° C. След всеки ден го повишавайте до 5 ° C. Ако като охлаждащо средство се използва антифриз, увеличението е 5 ° C, а ако водата е незабавно при 10 ° С. Това е важно изискване, защото можете да избегнете рязко и неравномерно прегряване, вследствие на което разклонителят е пукнал.

Така че пускането в експлоатация се извършва, както следва:

• Уверете се, че всички клапани на колектора са отворени и циркулацията на охлаждащата течност се извършва на всички вериги.
• Термостатната глава на смесителния вентил е настроена на минималната температура.
• Циркулационната помпа се включва, когато котелът е изключен, тъй като помпата на котела ще причини смущения.
• От време на време ще трябва да изпускате натрупания въздух.
• С помощта на разходомери проверявайте циркулацията на охлаждащата течност във всички вериги.
• След това можете да включите отоплението.

Видео: попълване на системата

Цени за подово отопление

Разходите за работа, в зависимост от мястото ви на пребиваване, могат леко да се различават. Средно цените съответстват на действителността. Цените могат да бъдат намерени в таблицата по-долу:
