Санитарен нагревател за собствена вана

22-04-2017

Полезен

За всяка баня: тухла, панел, рамка, от лъч или от блокове от пяна, основният атрибут е печката. Неговата топлина осигурява топлина в парната баня, загрява вода за процедури. Печките за тази стая нямат никакви ограничения в материала, можете да заварявате или купувате железен модел или да следвате руската традиция и да слагате печката. В тази статия ще разгледаме как е издигната печка за сауна със собствените ни ръце.

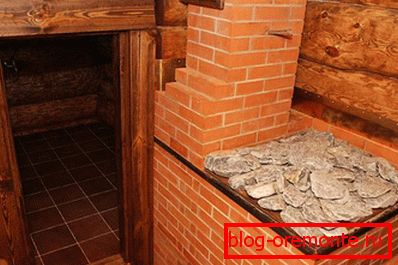

Предимства на тухлена печка

Пещта, изградена от тухли, има голяма затворена печка, дизайна на другия материал не може да се конкурира с нея за качеството на получената пара. Предимствата на този дизайн са:

пожарна безопасност;
дългосрочно задържане на топлината;
възможност за отопление на голяма площ;
Простота на работа и липса на необходимост от изхвърляне на гориво по време на измиване;
еднообразно нагряване на помещението;
няма контакт между камъните и продуктите от горенето.

Недостатъците на каменната пещ включват впечатляващото й тегло, което изисква поставянето на отделна основа и необходимостта от предварително нагряване на банята.

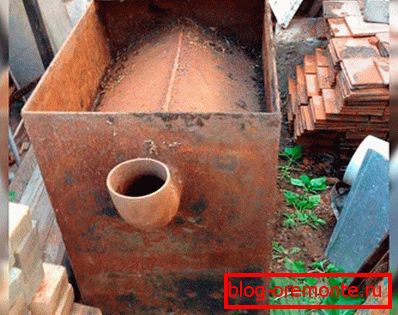

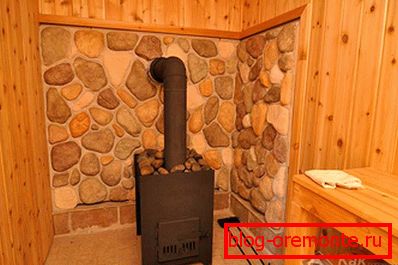

Метални нагреватели: плюсовете и минусите

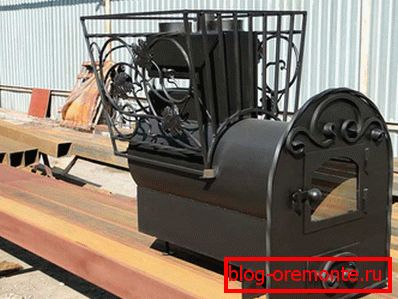

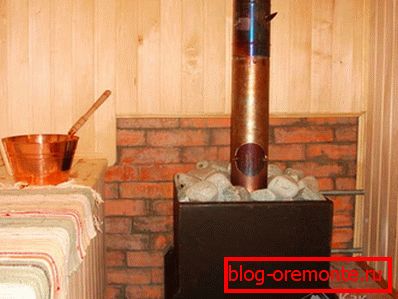

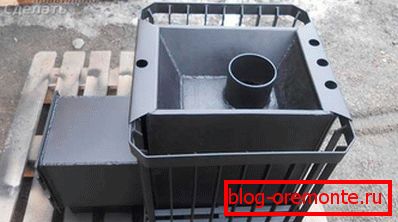

Ако желаете, можете да заварявате стоманена фурна за вана. Над пещта му е монтиран контейнер за камъни. Тази опция е по-евтина и е по-бърза и по-лесна от тухлена конструкция. Чугунът за метални нагреватели не може да се използва, когато удари водата, възникват пукнатини. Сред предимствата на стоманения нагревател:

компактен размер;
леко тегло;
бързо загряване.

Изборът как да се направи печка за вана, се вземат предвид недостатъците на печката; бързо охлаждане след спиране на горенето, неравномерно нагряване на ваната, опасност от пожар.

Тухлена печка е инсталирана така, че да затопля всички стаи. Предната му част с врата на пещ и тиган отива в чакалнята. Мястото за проектиране е избрано в дизайна на банята, защото трябва да се вземе предвид необходимото разстояние от стената до печката и да се изгради солидна основа.

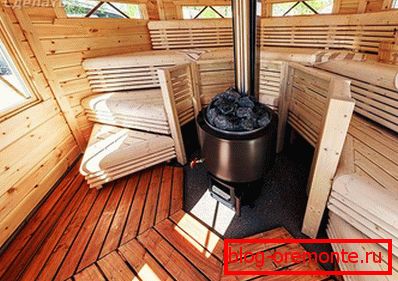

Местоположение на нагревателя

В зависимост от площта на парното помещение е проектирана подходяща фурна. Ако в резултат на това нагревателят отнема до 2 м^2足, след това може да бъде инсталирана в специално изработена ниша в стената. Поради това топлинните загуби могат да бъдат предотвратени, тъй като пещта ще се извършва директно от парната баня. Въпреки че в повечето случаи нагревателят е проектиран по такъв начин, че пещта да се изпълнява от съседната стая.

Печката за сауната трябва да бъде инсталирана така, че топлината от нея да се разпространи в гардероба, пералната и парната стая. Благодарение на това ще бъде възможно да се направи общ комин с три отделни коминни канала за газов котел, камина и печка нагревател.

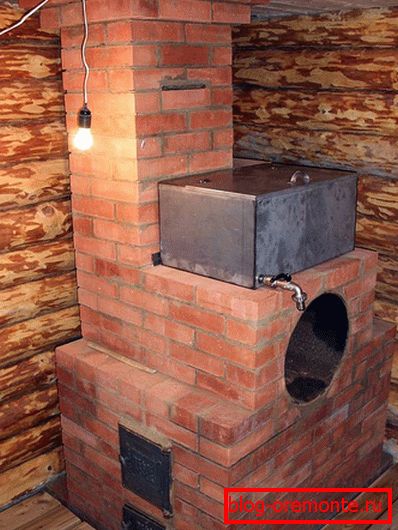

Воден резервоар

Непосредствено преди изграждането на печката е важно да се определи обемът на капацитета на резервоара, в който водата да се нагрява. Капацитетът на резервоара зависи от интензивността на посещението в парната баня. Така че изчислението се основава на един литър гореща вода на човек. Най-добре е контейнерът да е отворен. Въпреки че ще има изпаряване, но има редица положителни аспекти:

Удобство при пълнене на резервоара.
Възможност, ако е необходимо, за сервизиране или ремонт на интериора, например, за премахване на мащаба, чиста и суха.
За зимния период напълно извадете водата, като предпазите резервоара от замръзнала вода в него.

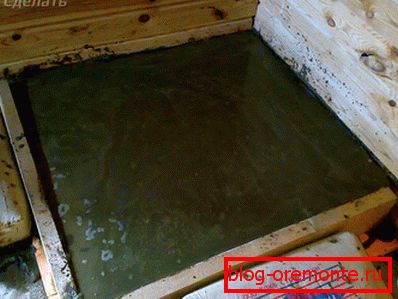

Основата за тухлена печка нагревател

Ако искате да направите пещта, която сте направили за повече от една година, си струва да се погрижите да направите надеждна основа за него. Уверете се, че имате предвид следните нюанси:

Основата на сауната и печката трябва да бъде различна, особено ако общото тегло на фурната надхвърля 700 кг. Между тях трябва да е разстояние не по-малко от 500 мм.
Основата на нагревателя трябва да има дълбочина под нивото на замръзване на земята при средно 700 мм. В различните региони на Русия нивото на замръзване на земята е различно.
По размер, основата трябва да бъде по-голяма от печката от всяка страна за половин тухла.

Така че, нека да разгледаме стъпка по стъпка процеса на създаване на основа за печка-нагревател:

Първо, изкопайте фундаментна яма под нивото на замръзване на земята, средно 700 мм. Размерът на изкопните работи по периметъра трябва да бъде по-широк с 100-150 mm. Това ще позволи безпрепятствено монтиране на кофража и получената празнина да се напълни с пясък или чакъл.
В дъното на ямата се прави пясъчна възглавница. На изхода трябва да има дебелина 150 mm. След като изсипете слой от пясък, напълнете го с вода, за да го уплътните. Тъй като водата се абсорбира, пясъкът се утаява и следователно е необходимо да се излее до желаната дебелина.
Когато водата се абсорбира напълно, върху пясъка се излива слой от камъни или счупени тухли. Той трябва да бъде подтиснат. Получените празнини между камъните трябва да бъдат покрити с пясък, като се поръсва с вода. Много е важно пясъкът възможно най-гъсто да запълни пространството между битката и камъните. Дебелината на този слой, в нашия пример, ще бъде равна на 250 мм.
Ако пясъкът престане да се утаи, тогава е възможно да се запълни следващия слой от натрошен камък. Той също трябва да бъде добре подправен.
Сега е необходимо да се направи кофраж на дъски с дебелина от 40 мм. Вътрешният размер на кофража трябва да съответства на размера на основата. Горната част на кофража трябва да бъде настроена на нивото. Тя трябва да бъде здраво закрепена в ямата и да е поставена подсилваща клетка в нея. Между стените на кофража и рамката трябва да бъде 50 мм.
На следващия етап направете бетониране. В същото време е необходимо да се направи удар с парче стоманена армировка или дървена греда. Горното ниво на течния бетон трябва да се довежда до ръбовете на кофража. Повърхността на замазката трябва да е плоска. В резултат на това кофражът трябва да има едно ниво с чешмата на банята. Напълненият бетон трябва да се остави за няколко дни да се хване.
Когато бетонът е придобил достатъчна здравина, кофражът трябва да бъде премахнат. Повърхността на бетона е покрита с два слоя разтопен катран. След това заспивайте между стените на почвата и бетона - пясък или чакъл. След това бетонираната площ е покрита с пластмасова обвивка и изчакайте 7 дни. След това можете да продължите към зидарията.

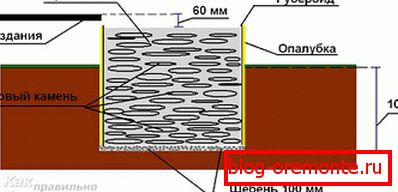

Бетонова основа

Известна е друга версия на основата за нагревателя. Последователността на нейното производство е, както следва:

Също така е изкопана фундаментната яма с референтно ниво на замръзнала земя. Размерът му трябва да бъде по-широк по периметъра и дълбок с 100-150 мм.
Ако подземните води не се показват през подземните води и стените не се разпадат, тогава можете да започнете да полагате бетонната основа.
В дъното на дебелина от 150 мм заспиваме развалини. Тя трябва да бъде добре подправена. В този случай платформата трябва да е хоризонтална.
След това се извършва кофраж. На външен вид е кутия без дъно. Размерът му трябва да съответства на плана за проектиране на фондацията.
Вътрешните стени на кофража са покрити с горещ битум или покривен материал за хидроизолация.
Освен това, потапяйте кофража в основата.
На дъното лежеше първият слой от големи камъни О до 15 см.
Получените празнини между камъните трябва да бъдат запълнени с развалини.
На върха се излива слой цименто-пясъчен разтвор. Консистенцията на разтвора трябва да прилича на дебела заквасена сметана. Той се приготвя по следния начин: Портланд цимент M400 или 500 една част и 3 части пясък. Добавя се вода, докато разтворът в консистенция стане като гъста сметана.

След тези стъпки можете да следвате един от следните начини:

Разлистете разтвора с първия ред от камък. Оставете го за един ден. След като разлеете втория ред камък и с почивка за един ден. И така, докато стигнете до точното ниво.
Ако обемът на основата е малък, тогава можете да излеете бетона наведнъж.

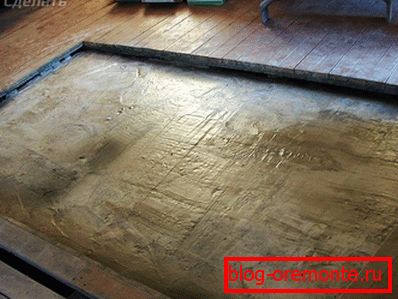

Нивото на основата не трябва да достига нивото на окончателния срез с 60-70 мм. Горният слой на замазката трябва да се провери на нивото. След това повърхността се заглажда и покрива с полиетиленов филм. Седмица по-късно фондацията ще бъде готова за издигането на зидарията.

Скоростта на сушене на бетон ще зависи от климатичните условия. Ето защо в някои случаи е необходимо да изчакате повече от една седмица.

Табела за основа на кокили

Нека да разгледаме друг вариант да направим основата за печка нагревател. В основата му е поставена стоманобетонна плоча с дебелина 150 мм. Неговият долен слой трябва да бъде подсилен. Колкото по-голяма е площта на инсталираната плоча, толкова по-надеждна е цялата структура. Но какво ще стане, ако преобладаващата почва е мокра глинеста и глинеста? Такава плоча няма да може да балансира силата на измръзване при замръзване на почвата. В допълнение, дори в пясъчни и сухи почви, може да се наблюдава сезонно движение на основата. За да се измъкнем от тази ситуация и да увеличим стабилността на основата под плочата, се полагат няколко купчини, върху които плочата по-късно ще почива.

Можете да направите такива купчини както следва:

Използвайки градинска тренировка O20 cm, пробийте цилиндрична яма с дълбочина 1000 mm.
Дъното на ямата е изпълнено със слой от развалини с дебелина 150 мм и е ударен.
След това вземете покривния материал и изключете тръбата, която ще служи като кофраж в ямата. Тази тръба е потопена в яма.
Освен това изсипете бетон в ямата до нивото на монтаж на плочата.
След средно 10 дни на купчини, можете да инсталирате стоманобетонна плоча.

Основата трябва да бъде водоустойчива на горния ръб. Това ще предотврати проникването на влага от подземните води в тухлената структура на пещта. За тази цел върху инсталираната плоча се поставят два слоя рубероидно припокриване, които се размазват с горещ битум. В същото време покривният материал трябва да се простира отвъд основата с 50 мм. Вторият слой рубероид се вписва перпендикулярно по отношение на първия.

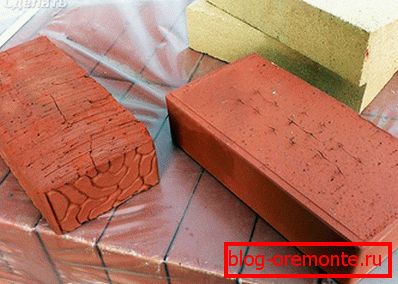

Тухли за зидария

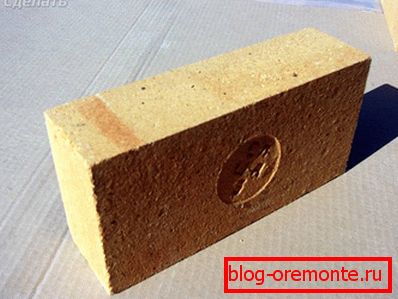

Важно е да се получи добре изгорена и висококачествена тухла за полагане на печка нагревател. Не трябва да има чипове, пукнатини. Неговите ръбове трябва да са равномерни. Качеството на тухла може да бъде проверено много просто. Ако падането се разпадне в няколко големи парчета, то тухлато се вписва. Ако обаче, когато падате, пада на много малки парчета, тогава такава партида тухли не е подходяща за печка нагревател.

За зидарията най-добрият вариант е пещта (керамична огнеупорна тухла). В идеалния случай размерът на такава тухла трябва да бъде 125 - 250 - 65 мм. Въпреки това е изключително трудно да се намери партида тухли, в които размерите да не се различават една от друга. Ето защо, внимателно изберете подхода тухли.

Преди началото на полагането, много печки турят тухла върху суха повърхност, оставяйки необходимите пролуки по шевовете. Така че можете да избегнете много грешки.

Има и друг тип тухли, само с 3 изпепелени страни. Едната страна не е уволнена. Тази страна е изложена. Но такава тухла е рядко, така че най-често се използват червени керамични тухли.

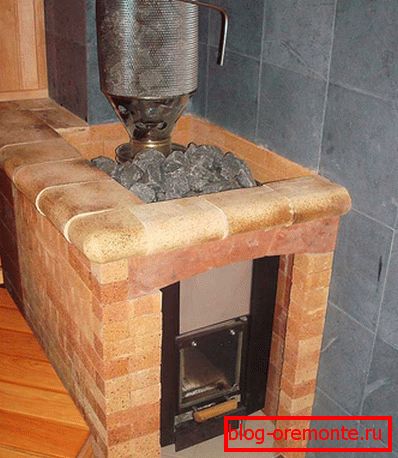

Що се отнася до горивната зона, тук използваме шамотна тухла Ш5. Може да е светло розово, бяло или жълтеникаво на цвят. Тази тухла издържа на високи температури. В своите размери е различно, тъй като в повечето пещи пещта от шамот не е свързана с основната зидария на тялото на пещта. Нещо повече, няма нужда да персонализирате редиците си под едно ниво. Но ако това се изисква от ситуацията, тухла може да бъде нарязан на правилния размер.

Използвайте шкаф тухли за зидарията на самата пещ не се препоръчва. Това се дължи на факта, че шамотът не натрупва топлина, бързо охлажда. Основното му предимство е, че може да издържи на високи температури.

Смес за хоросан

За полагане на шлакови тухли се използва разтвор от огнеупорна шамотна глина с бял цвят. Можете също така да купите готов състав за глинен шамот. Не можете да поставите цялата пещ върху това решение. Защо? Този разтвор при температура 700-800 ° С се покрива в монолит. Няма такива температури във външната зидария. Следователно, след кратко време, тя ще се пукне и излее, което ще доведе до унищожаване на зидарията.

За външна зидария се използва разтвор от кварцов пясък и глина в съотношение 1 (глина): 5 (пясък). Пясъкът трябва да бъде от речен произход или кариера. Речен пясък е малко по-зле, тъй като има пясъчни зърна, кръгли и самият разтвор ще има по-лоши характеристики. Ето защо се предпочита кариерен пясък. Пясъкът се пресява през решетка с клетки 2-2,5 мм. Това елиминира навлизането на големи частици в разтвора.

Що се отнася до глината, тя може да бъде извлечена от кариера от дълбочина поне два метра. Трябва да проверите качеството на глината. За да направите това, накиснете 200 грама глина на ден във вода. След като въртите глината в "коктейла" и я изсушете под козирка на открито. След 2 дни от височина от 170 см, поставете върху каменна плоча. Ако "колобусът" е разпръснат на няколко големи части, глината е подходяща.

Избраните глини трябва да бъдат накиснати във вода, докато се престоят и се търкат през сито. Първо през големите клетки и многократно през малките.

Необходими инструменти

За полагане на печката трябва да има такъв комплект инструменти:

малка мистрия;
молоток-кирка;
от 60 до 40 см;
отвес;
стоманено ниво 60-90 см;
Български с режещ диск на камъка;
предпазни очила.

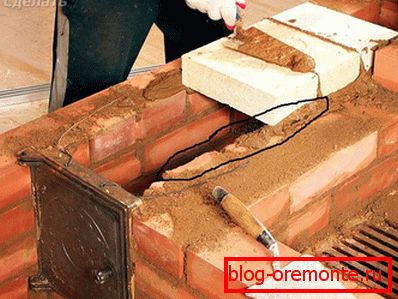

полагане

Процесът на полагане е труден и сложен. Тук има много финес и нюанси, разбирането на някои идва само с опит. Ето защо, за да се улесни тази работа, в този раздел има няколко видео материала, в които стъпка по стъпка се казва и е показано как да се направи редът за полагане по ред.

Например, помислете за производството на отворен малък печка нагревател. Размерът на такава пещ е 102-62 см. Той може да отоплява парната стая с резервоар, а самият резервоар се намира отделно. Той използва интересна система за подгряване на вода - отворен сифон. По този начин, в малък ъгъл, тръба се заварява в резервоара, който е запечатан в края. Трябва да е под открит огън в пещта. Веднага след като водата в тръбата се закипи, тя се издига до резервоара, а на мястото му идва студената.

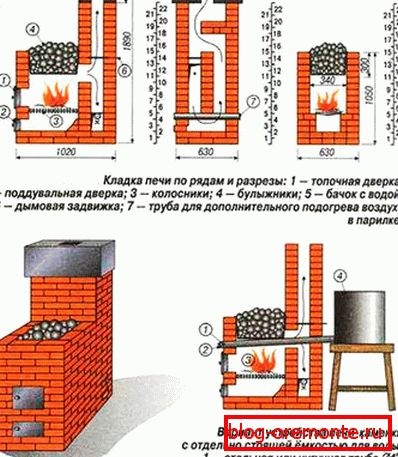

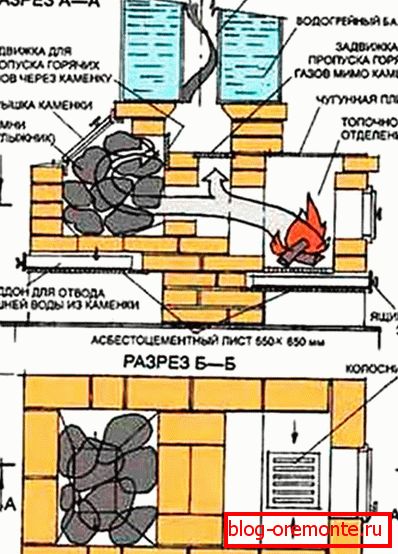

Под диаграмата е показан пример за фурна с отворена печка:

И също така схемата за поръчване на пещта за отворена печка:

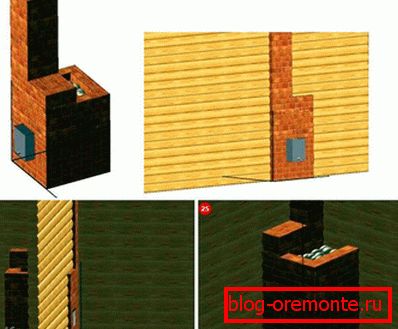

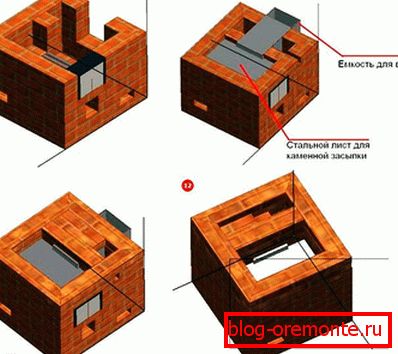

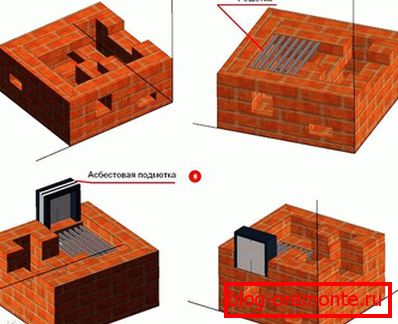

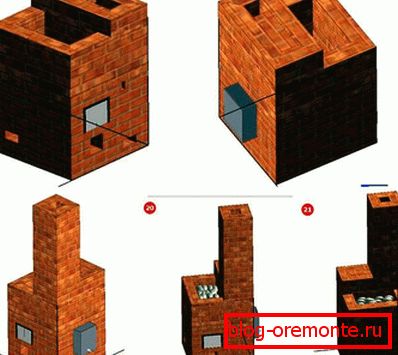

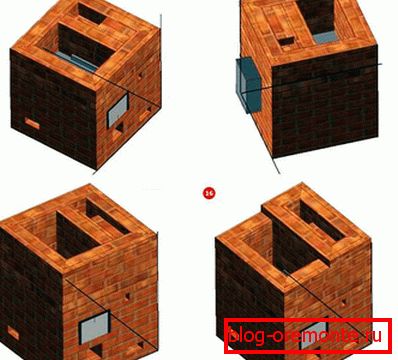

По-долу в схемата за поръчване на тухла на печката:

Ако искате да направите затворен печка нагревател, тогава имайте предвид, че е много по-трудно да се приложат. Има много нюанси, които трябва да се имат предвид при полагането. Трудно е да се опише целия технологичен процес, затова ви предлагаме да прегледате фактическия видеоклип. Особеността на такава пещ е, че каменният резервоар е изработен от шлакови тухли:

Видео за производството на затворен печка-нагревател:

Трябва да се отбележи, че в края на зидарията сушенето трябва да бъде 10 дни. В този случай, черновите са неприемливи. Едва след това е възможно да се произведе първата пещ.

Инструкции за снимка от реда на печката

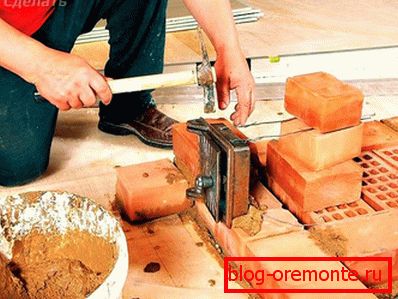

Изграждане на пещ и пепел

Много е важно правилно да се изчислят размерите на пещта. В този случай е необходимо да се вземат предвид различни фактори, от наличието на колектор до нагряване на водата и завършва с един вид гориво за отопление на банята. Средната дълбочина на пещта е 800 мм. 250 мм са запазени за системата за топла вода, а 550 мм е обичайната дължина на дърва за огрев. Височината на пещта може да достигне 350 мм, а ширината - 400 мм. С такива размери могат да бъдат поставени до 8 дърва за огрев в пещта.

Тава за пепел с палет и пепел е предназначена за събиране на продуктите от изгарянето на гориво. Те също така осигуряват въздушен поток към пещта, която влиза през решетката навътре. За да се контролира интензивността на изгарянето на дърва за дърва, се използва капаче на капаче или пепел. Ако парата се загрее бързо, палета е почти напълно отстранен за известно време. Когато дървото се възпали, палето може да бъде избутано.

В този видеоклип можете да видите процеса на инсталиране на вратата със заключваща се врата:

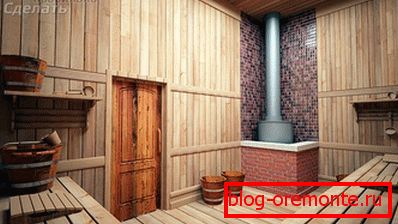

комин

Печката се различава от аналозите си, тъй като естествените камъни се използват за натрупване на топлина. Първият сегмент на тръбата минава през такова отделение с камъни. Освен това коминът може да премине в резервоара с вода, за да го загрее. Във всички останали случаи няма особени разлики между структурата на комина. Може да се събира от сандвич-тръби или от керамични блокове. Готовият комин трябва да бъде изолиран.

Що се отнася до долната част на комина, тя е изработена от стомана до тавана. Необходимо е да се монтира врата при преминаване на таванната тръба.

Амортисьорът има за цел да подобри интензивността на изгарянето, както и да регулира сцеплението.

Ако се използва сандвич-тръба, тя има две стени, между които има топлоизолационен материал. Те могат да бъдат инсталирани в зоната от тавана и до гъбичките на покрива. Основните рогозки се използват за изолиране на тухлен комин. Те навиват епруветката. Тел се използва за фиксиране на подложките. На комина трябва да се монтира чадър или гъба. Това ще предпази комина от навлизане в него с течение.

Когато инсталирате комина, той трябва да реши какъв тип ще бъде: външен или вътрешен.

С други тънкости на подреждането на комина можете да видите от видеото:

украса

Най-често печката остава без довършване. Червената тухла е изложена под кората и всички удари и неравности са размазани. Също така се практикува укрепване на цвета на тухла с разтвор на сярна киселина или солна киселина. Въпреки това печката може да бъде измазана или покрита с плочки.

Ако решите да направите гипс, слоят трябва да бъде приблизително 15 мм. За тази работа е възможно да се използват такива състави с пропорции:

глина (1) - азбест (0,2) - пясък (2);
вар (2) - пясък (0,2) - азбест и гипс (2);
пясък (3) - глина (1) - цимент (1) - азбест (0,2).

Непосредствено преди мазилката печката се нагрява. След това първият непрекъснат слой се намокря и се нанася. Когато първият слой е иззет, се прилага следващ слой. В резултат на това повърхността на стената трябва да се избърше, така че стената да е равна и да изглежда чиста. В крайна сметка можете да промивате.

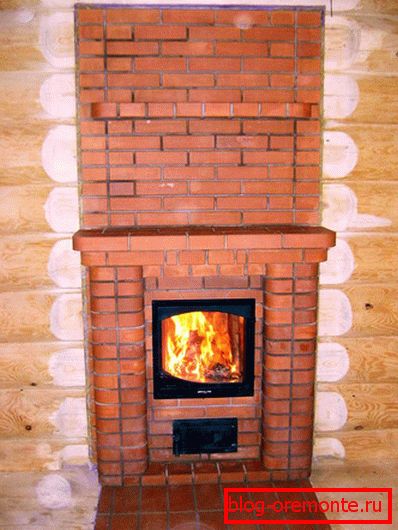

Въвеждане в експлоатация

Преди да разтопите печката, трябва да я изсушите напълно. За да направите това, отворете врати, podduvalo и vyushki отворени за 7 дни, така че фурната ще изсъхне по-бързо. Ако печката не пуши при подготовка, това означава, че течението е добро.

Не бързайте в печката. В противен случай, при недостатъчно сушене в зидарията могат да се образуват пукнатини.

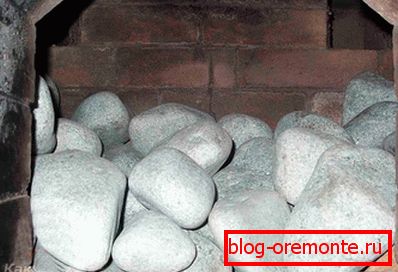

Избор на камъни

На базата на името на печката се използват специални камъни, които се подлагат на санитарно-геоложки проучвания. Що се отнася до конкретния избор на камък, тук можем да различим няколко варианта:

Tal'kohlorit.
И нефрит.
Габро-Diabate.
Малинов кварцит.
Porphyrite.

За ваните най-добрият вариант се счита за морски камъни. Това становище обаче е безпочвено. Както показва практиката, речното камъче е много по-добре да издържа на високи температури. Морският камък е много бързо разрушен, тъй като няма достатъчно сила.

Но в допълнение към типа камък, трябва правилно да изберете неговия размер и форма. Например, тя може да бъде средно големи камъни с гладка структура. Не забравяйте, че камъните трябва да бъдат достатъчни, тъй като това влияе върху качеството на загряването и извличането на пара.

Така че, когато решавате кой камък е най-добре използван за печка нагревател, не забравяйте само за практичност, но и за красотата на стаята. Красивата форма на камъните ще бъде истинска декорация на руската баня.

Прочетохме тази статия с най-често използвания тип фурна, използвана за оборудването на руска баня. Както можете да видите, процесът на нейното изграждане е доста сложен и отговорен. Така че не бързайте да започнете работа. Внимателно проучете всички препоръки в тази статия, диаграми, снимки и видео материали.

Видео

В предоставения видеоклип можете да научите как да направите печка нагревател с бойлер:

И в това видео можете да се запознаете с производството на пещта 3 - 3,5 м:

Ако искате да направите сами работата си, тогава ще ви заинтересува и да гледате следващия видеоклип:
