Система за покривна козирка 2

Gable покрив благодарение на прост, надежден и представим дизайн е популярен от много години. В зависимост от размера на наклона на лъчите, той се използва в райони с различни количества валежи. Системата на покрива на покрива осигурява естествено утаяване.

Географски покривни модели

1. Симетрични - двата склона имат еднаква дължина и са монтирани под същия ъгъл. Такъв покрив представлява равнобедрен триъгълник с тъп или остър ъгъл.
2. Счупеният покрив е създаден, за да се помещава мансардна стая, а нейната система за храсти предполага сложна двуетажна конструкция.
3. Различните ъгли на кънките са оригинален, подчертавайки необичайната архитектура на къщата.

Стойност на наклона на наклона

Наклонът се избира след анализ на няколко показателя: вида на покрива, количеството на валежите, натоварването от вятъра. За райони с големи валежи се препоръчва малък ъгъл на кънки, но не по-малко от 5 градуса. На стръмна повърхност снежните маси не задържат. Наклонени покриви с тъп ъгъл на кънки са подходящи за ветровито климат.

Системата за покрив на стени трябва да отговаря на приетите стандарти за безопасност и да бъде изградена според стандартите.

Рафтинг системи

Носещите елементи и гредите поемат тежестта на външните сили и ги преразпределят към стените на сградата. Силата на целия покрив зависи от надеждността им. При конструирането на конструкцията се използват две рамкови системи:

• Висящите крачета имат две подпорни точки по стените на сградата. Те изпитват натоварване при компресиране и огъване. При разстояние над 8 метра е необходимо монтирането на ръкохватката с подпори. За да се намали въздействието на гредите върху стените на сградата, те са свързани чрез затягане.
• Naslonnye - тези барове имат опора върху вътрешната стена или специална конструкция.

Ако не можете да използвате една от системите в чиста форма, прибягвайте до хибриден дизайн, който ви позволява да редувате висящи и многопластови греди.

Изчисляване на материали

Конструкцията на система от покривни конструкции позволява изчисления да се извършват самостоятелно, като се разчита на знанието за геометрията. За да изчислите площта на конструкцията, трябва да зададете дължината на рампата. Количеството на необходимия материал зависи от ъгъла на наклона. Острите ъгли ви позволяват да запазите, но минимизирате таванското пространство.

Височината на хребета, дължината на гредите и площта на покрива ще се изчисляват с помощта на геометрични формули. За по-голяма яснота, схема у дома. Пример - вземете ъгъла на наклона на рампата на 45 градуса, ширината на къщата (основата на един триъгълник) е 6 м, дължината е 10 м.

Първо, разделяме триъгълника наполовина от височината, изпускана от горния ъгъл. Получават се два правоъгълни триъгълника, а един от краката им е необходимата височина на покрива. Височината разделя равновесния триъгълник наполовина, така че единият крак е ли м. Вторият се изчислява по формулата:

ли? tg 45⁰=ли м.

Познавайки краката, според питагорейската теорема, ние изчисляваме хипотенузата, която е една бразда:

ли² + ли² = Х² .

Дължината на гредите ще бъде равна на квадратен корен от 18, приблизително 4, 25

Броят на гредите се изчислява чрез разделяне на общата дължина с една стъпка (0,6 м):

10: 0,6 = 16,6 - тази стойност трябва да бъде удвоена.

Районът се изчислява, като се умножи дължината на рампата и къщата и се умножи стойността с 2:

4,25 ? 10 ? 2 = 85 м².

Използвайки различни формули, можете да изчислите необходимия брой материали.

Монтаж на греди

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150?150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–ли см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Напречното сечение на гредите се дължи на терена и дължината на ребрата, обикновено дъските са 50-150 mm. Рафтерните ферми са по-лесни за монтаж на земята и са готови за подаване на покрива. За шаблона са взети две дъски, равна на дължината на гредите и свързани заедно с нокът. На опорите се поставят свободни краища, полученият ъгъл се фиксира от напречна греда. Мястото и формата на разфасовките са маркирани с втори шаблон от шперплат. Щангите са закрепени под прав ъгъл с болтове, те са нарязани и след фермата те се повдигат нагоре за монтаж.

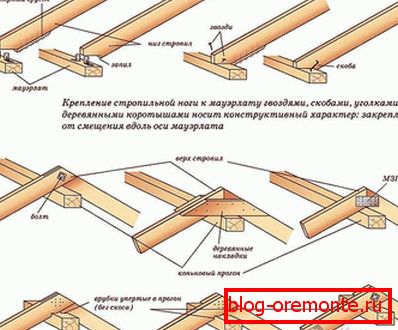

Първите са гредите на фронтовете. Те са прикрепени към Mauerlat с ъгли или скоби. Първите ферми са строго равни. Между тях се простира въже, което е ръководство за монтаж на други елементи.

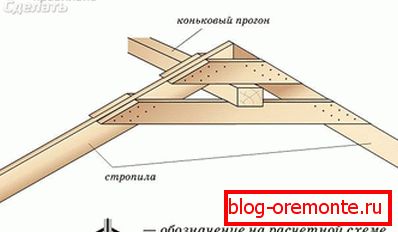

За да се придаде достатъчна здравина на цялата конструкция, подпорите и напречните ребра са прикрепени към козирката. Движението на билото е закрепено за всяка стопанска ферма. Този свързващ елемент трябва да бъде направен от силна лента.

При значителна ширина на сградата е необходимо да се монтират ребра, това е хоризонтална шина с размери 50-150 мм, поддържащи греди. За монтажа си поставете вертикални рафтове, закрепени на лоста. Тези елементи ще формират гръбнака на таванското пространство.

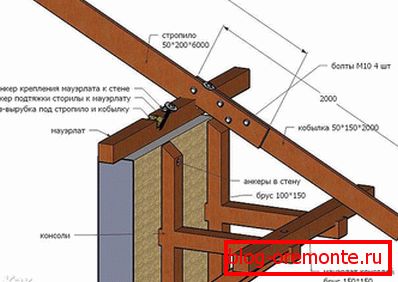

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на ли0 см или прикрепляют дополнительные доски «кобылки».

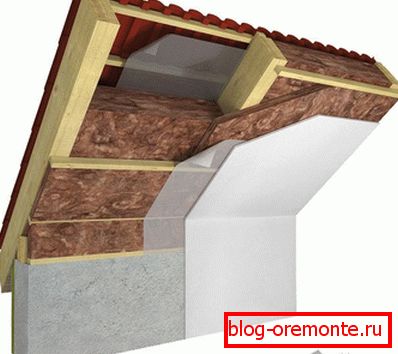

Готовите рамки са пълнени с летви, за всеки покривен материал е избрана правилната стъпка, твърди настилки се използват за битумни плочки. Покривната изолация е важна част от конструкцията. Намаляване до минимална загуба на топлина може да бъде, правилно подредени изолация. За тази цел се взема базалтова вълна, широчината на материала е равна на стъпалото между гредите, което прави възможно бързо и надеждно изпълнение на изолацията. Осигуряване на надеждна защита на покрива от влага ще помогне за полагане на хидроизолация.

Симетричният модел на покрива на стената е най-лесният за изграждане и надежден вариант за работа. Зареждането в ребрата е разпределено равномерно, което позволява удължаване на експлоатационния живот на конструкцията. Визуалните видео уроци ще ви помогнат да овладеете тънкостите на работата.

Видео

Този видеоклип обяснява как да се изгради система от стени на покриви:

В този видеоклип можете да видите графите на примера на един покрив на стената:
