Възел на преминаване през покрива

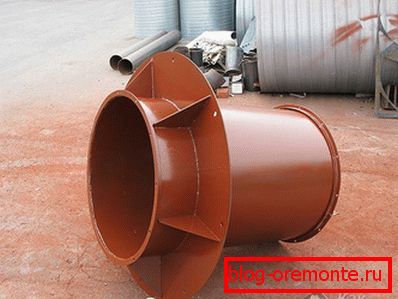

Съвременните покривни конструкции се използват не само за защита на сгради срещу различни климатични влияния (дъжд, вятър, топлина и студ), но също така се забелязват изходни канали навън и шахти за различни приложения. Чрез покрива на жилищни и промишлени сгради, като правило, преминават вентилационни канали, комини, както и качулки, антенни кабели и други комуникации. За проектирането на изходите навън се използва специален структурен елемент, т. Нар. Възел на преминаването през покрива (съкратено до UE).

Цел и дизайн

Основната цел на възела на прохода е да се проектират изпускателните канали с едновременното им запечатване, което изключва навлизането на утайката в структурата, както и отломки и чужди обекти.

Възлите, образувани в изходните зони на вентилационните шахти през покрива, често се монтират в специални стоманобетонови стъкла или се поставят директно върху носещите им елементи (рафтове).

За различните типове покриви, които се различават значително по отношение на проектирането им, трябва да се изберат подходящи типове пасажи. В този случай прилагането на UW от един или друг тип по правило не съответства на класа на монтираната вентилация, т.е. тя може да бъде изградена както в природни, така и в принудителни (изпускателни) системи.

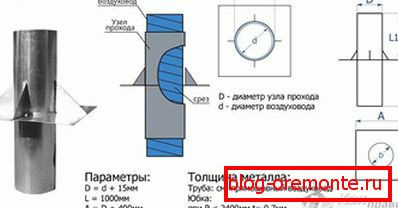

В зависимост от вида на покривната конструкция, както и от вида на вентилационната система, монтажната основа на пасажа чрез покрива (стъклото) може да бъде с различни размери и форми. Тя може да бъде правоъгълна, квадратна, кръгла или овална, в зависимост от очертанията на проходната дупка. По време на монтажа такова стъкло се поставя просто върху метална тръба с определен диаметър, изработена от ламарина с дебелина най-малко 1 мм.

Цялата получена структура след това се фиксира директно към покрива или към специална основа, направена под формата на стоманобетонно стъкло. За да се фиксират точките на вентилационните отвори на това стъкло, което позволява разтоварването на покривната конструкция от прекомерно натоварване, се използват специални анкерни болтове.

Данни за проектирането на ЕС

Данните за дизайна на обекта и изборът на неговия сорт се определят, като се вземат предвид следните фактори:

• ъгъл на наклона на рампата;
• количеството на натоварване от вятър и сняг в даден регион;
• материал и дебелина на тавански етаж;
• Видът покривен материал, използван за покриване на покрива.

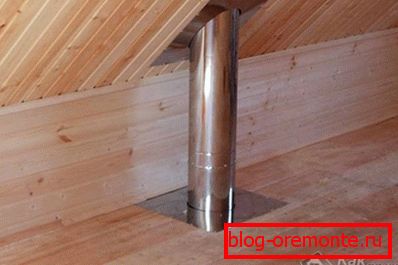

Ако таванът на горния етаж на къщата е направен от стоманобетонни плочи, в него трябва да бъдат предварително приготвени отвори с подходящ размер и форма, подсилени с стъкла от монолитен бетон. Пасажното устройство през припокриването, направено под формата на лека метална рамка, е направено по същия начин, като единствената разлика е, че тръбите са направени от метал от метала. Изборът на размера и формата на стъклото трябва във всеки случай да бъде направен на етапа на подготовка на конструкцията на сградата.

При изчисляването на възела първо трябва да се вземе под внимание ъгъла на наклона на рампата, коригиран за натоварване от сняг и вятър. В регионите с чести валежи трябва да се вземе предвид факта, че през зимата теглото на снега, натрупано на покрива, може да достигне значителни стойности; докато тя може да покрива както възлите на преминаването през покрива, така и каналите за неговата вентилация.

При изчисляването на натоварването на UE трябва също така да се вземе предвид възможността за излагане на снежни маси, които се плъзгат от покрива при пролетно размразяване (винаги се взема предвид качеството на повърхността на покривния материал).

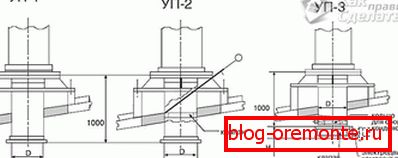

Видове UP

В строителството най-често се използват следните видове кабелни елементи:

• устройства с ръчно задействан вентил;
• възли с автоматичен клапан;
• преминаващи възли без клапан.

Възлите, оборудвани с ръчни вентили, се отличават с такива забележителни свойства като лекота на работа и ефективност. За разлика от това, в механичния вентил е вграден специален механизъм за управление, който позволява автоматично отваряне и затваряне.

Клапните възли имат постоянна комуникация с външното пространство и най-често се използват в канали от типа канал, изискващи непрекъснато подаване на чист въздух.

Също така отбелязваме, че размерите на UE за организация на вентилацията се вписват в линия от стойности, които се различават само с няколко милиметра, което прави възможно използването на много от техните сортове на практика.

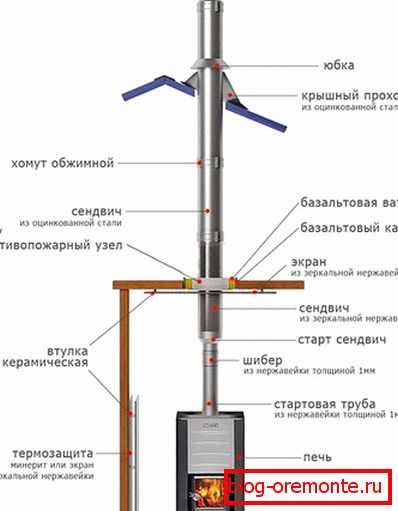

Характеристики на UE за комини

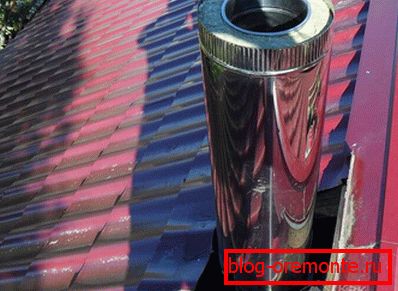

Специален подход към подреждането на точките за достъп, използвани за задвижване на комина към покрива на сградата, се обяснява с необходимостта да се спазват изискванията за пожарна безопасност. Действително, по време на работа, изпускателната тръба се нагрява много силно от пещните газове, което не изключва възможността за запалване на запалими материали в съседство с нея.

В тази връзка инсталирането на UE в този случай изисква такива изисквания:

1. При декориране на монтажа между комина и покривните елементи е необходимо да се осигури малка междина, чийто размер се определя от действащите кодове на сградите.
2. Огромно опасната зона трябва да бъде поставена с топлоустойчив материал, който изключва възможността за запалване (например азбест).
3. В зоните на комина преминават през покривното покритие, трябва да се използват специални галванизирани метални кутии, за да се осигури пролука, пълна с стъклена вата или друг материал, забавящ горенето.

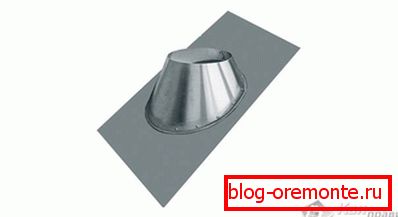

По-проста версия на преминаването през покрива включва разполагането на специален капак, който позволява да се получи пролука с необходимия размер между изпускателната тръба и отвора в покривния материал. Наличието на такава празнина в допълнение към защитата срещу пожар ни позволява да компенсираме температурното разширение на стените на коминния канал, когато се нагреят.

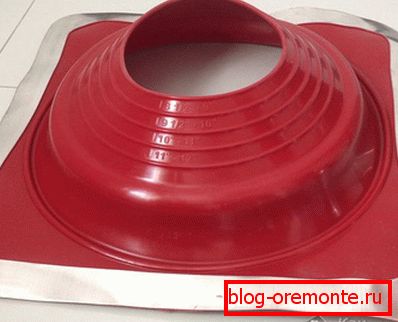

Универсален уплътнител

В момента, в допълнение към стандартната компоненти пасаж строителство все повече се използва по-лесна манипулация на тях изпълняват в универсален пръстен с печат. Разликата на този елемент от други UE е, че тя се поставя в почти всички отвори с диаметър (чрез универсален уплътнение не се запечатва пасажи с диаметър от 3 до 60 cm). Ефективността на използването му не е свързано с вида на покривен материал, т.е. такива пломби предоставят надеждна запечатване на всички известни защитни покрития.

Благодарение на конусообразната си форма, тези продукти могат да се използват на скатни покриви с почти всеки наклон и тяхната еластичност позволява надеждно уплътняване на вълнообразни повърхности от гофрирана плоскост или шисти, например, поставени с произволна стъпка.

Продуктите от този клас са изработени от висококачествен силикон, който позволява работа в широк диапазон от температури (от -74 до + 260 ° C).

Предимствата на такива уплътнения включват факта, че силиконът запазва свойствата си под въздействието на агресивни среди и има дълъг експлоатационен живот в сравнение с обикновения каучук.

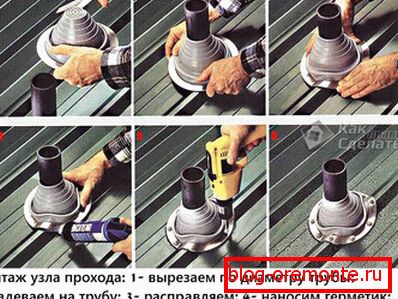

Характеристики на монтаж на универсален уплътнител

При избора на подходящо универсално уплътнение трябва да се приеме, че за да се осигури целостта на прохода, работният размер на монтирания пръстен трябва да бъде малко по-малък от диаметъра на тръбата (приблизително 20%).

За удобство при монтажа на уплътнителя, излишният материал от пръстена е просто отрязан. Тясното монтиране на монтирания продукт към покривната повърхност по целия профил е осигурено чрез надеждно кримпване на фланеца му, извършено с помощта на специален монтажен инструмент.

Повърхността на тръбата се обработва с предварително приготвен сапунен разтвор, което улеснява монтажа на пломбата.

След надеждно залепване на фугата със специален състав, уплътнителят се закрепва към покривната повърхност с помощта на самонарезни винтове с подходящ размер, завинтени около обиколката с стъпка от порядъка на 35 мм.

Универсален уплътнител пользуется повышенным спросом как у профессиональных строителей, так и у частников, что объясняется простотой его монтажа и высоким качеством герметизации.

В заключение, ние отбелязваме, че когато се организират типични вентилационни канали или комини чрез мек покрив, вместо твърдо закрепване с винт, могат да се използват специални лепилни смеси и битумни маски, които съчетават фиксиращи и изолационни свойства. Правилата за употребата на тези съединения се определят от производителя и приемат съвместимостта на различните им видове помежду си (при условие, че при смесването те няма да се разпаднат и не отделят химически активни вещества).

Видео

Вижте как да инсталирате уплътнението Master Flash:
