Бетонна подстанция: видове и спецификации за изпълнение на

Цялостните трансформаторни подстанции (КТП) напълно се доказаха в работата по строителните обекти. Най-често те се използват за топлинна обработка на бетон, което значително ускорява процеса на втвърдяване и набиране на мощности, както и за отопление на замръзнали почви. Тези методи на работа не позволяват да се спре процесът при ниски температури на околната среда и значително да се съкрати времето за строителство.

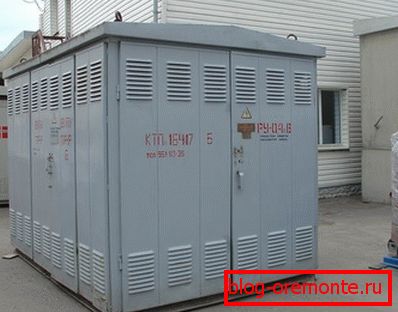

Блокиране на подстанции

Какво представлява BKTP е съкращение за блокова пълен трансформаторна подстанция, предназначена за:

• Приемане на енергия.
• Преобразуване на ток.
• Разпределение на електрическата енергия.

Този комплекс от съоръжения е затворен комутатор с напрежение до 35 kV.

Такава трансформаторна подстанция може да бъде определена за напрежение (kV):

• 10/0,ч; ш/0,ч; 35/0,ч; 0,ч/35; 0,щя/35.
• 35/10; 10/35; ш/35; 35/ш.

Силата на стъпковите трансформатори е основната характеристика на оборудването.

Тя може да бъде различна и да достигне следните стойности:

• 100, 160, 200, 250, 400, 630 kW.
• 1000,1250,1400,1600,2500,4000 и даже 6300 кВт.

Блокиране на подстанции с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

• Индустрия.
• Държава.
• Сити.
• Частни притежания.
• Вилни и вилни селища.
• Производствени площи.

За информация! В пълния набор от новопридобитите BKTP има подробна инструкция за инсталирането на това оборудване. В повечето случаи това позволява, без да се привличат наети работници към частни предприемачи със собствени ръце, за да се извърши инсталация на място, разбира се, малка версия.

Цената на блоковите подстанции зависи от няколко компонента:

• Комплекти:

• Количество и мощност на трансформаторите.
• Броят на клетките.
• Схема.
• Метални гуми.
• Броячи.
• Прекъсвач SF6 (тип превключвател за високо напрежение).
• Разделители.
• Секционирования.
• Вакуумни прекъсвачи.
• Ground.
• Размер на линиите.
• AMR.
• ATS системи.

Разбира се, в общата цена на доставчика ще включва и разходите за доставка, ако закупите оборудване по поръчка.

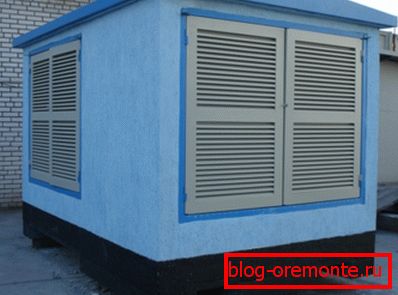

Оборудване в бетонна обшивка

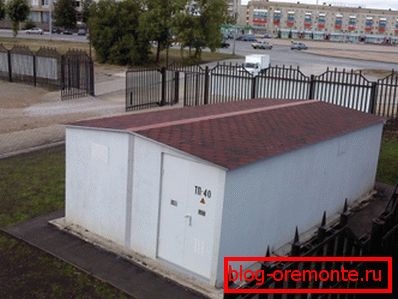

Трансформаторните подстанции в бетонна облицовка се използват в електроснабдяването на жилищни и обществени, обществени и промишлени сгради.

Характеристики на работата на блоковите подстанции

Бетонният корпус на подстанциите е изработен от тежък бетон с високо качество от клас В30 със дебелина на стената 100 mm.

Това осигурява отлично представяне на случая:

• Висококачествена бетонна конструкция.
• Топлоустойчивост.
• Водоустойчива.

Характеристики, които разграничават блоковите пълни трансформаторни подстанции в бетонни корпуси са:

• Леко тегло и компактност на KTP.
• Надеждност на стоманобетонните блокове, извършени с използване на най-новите съвременни технологии за създаване на КТПБ:

• Пожароустойчивост.
• Устойчивост на вандали.
• Устойчивост на атмосферни влияния.
• Необходима сила.

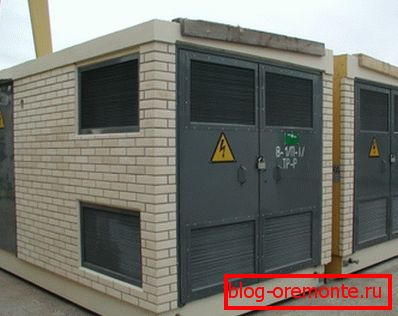

Видове бетонни трансформаторни подстанции

Към днешна дата са използвани два вида блок тип пълни подстанции:

• Единния трансформатор КТПБ е инсталиран за използване при товари с прекъсване на доставката на електроенергия за един ден или по-малко, с рутинни ремонти или смяна на повредени компоненти.

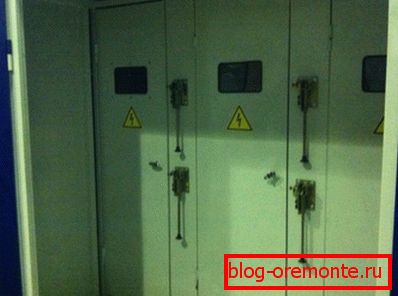

• Двутрансформаторните подстанции се използват за първично използване на електрически приемници от първа и втора категория. Силата на трансформаторите в тях се регулира така, че когато един от тях е изключен, вторият поема необходимия товар.

ЗАБЕЛЕЖКА! Подстанциите с два трансформатора са изключително необходими за график на неравномерно натоварване (дневно или годишно), независимо от категорията на крайния потребител на електроенергия. В този случай е препоръчително да се регулира мощността на трансформаторите за еднометрова или двустепенна работа с неравномерно натоварване.

KTPB двутрансформаторите са благоприятни, тъй като по време на експлоатацията на предприятието с малки товари част от трансформаторите може да бъде изключена. В този случай натоварването се прехвърля през джъмперите в бетонната кутия на подстанция от вторично напрежение. Този икономичен режим на работа на оборудването гарантира минималното потребление на електроенергия.

Описание на подстанциите

Подстанциите от двата типа се състоят от бетонни блокове с инсталирано в тях електрическо оборудване:

• Високоволтово разклонител RUVN - 6 kV или 10 kV.
• Разпределителното устройство за ниско напрежение на LVN е 0,4 kV.
• Силови трансформатори ТМ, ТМГ, ТСЗ, ТСЗН.

Общи габарити на подстанцията:

• Подстанцията с един трансформатор (BKTP) може да има общи размери:

• 4610*2510*2820 мм.
• 5270*2250*2205 мм.

• Подстанция с два трансформатора (2 BKTP), съответно:

• 4610*5070*2820 мм.
• 5270*4500*2205 мм.

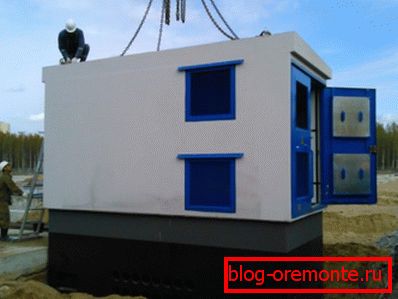

За информация! Възможно е да се направят BKTP от 3, 4 или повече (по искане на клиента) блокове разположени един до друг и свързани с коридори. Също така е приемливо да се създават камери с 2 нива с базово устройство от усилени блокове с повишена якост. За целта се използва основния кабел (FBK) - носи функциите на основата и кабелната стая с инсталирания в него маслен приемник. Или триизмерен блок (ОВ) - в него се помещават превключватели, щитове и камера от силови трансформатори.

За подаване на кабел към електрическото оборудване на подстанцията BKTP има отвори в пода. Трансформаторното отделение е оборудвано с решетъчни решетки за вентилация и контрол на температурата в стаята на трансформатора.

В допълнение към основното оборудване, модулните подстанции на BKTP са оборудвани с измервателни уреди за измерване и измерване на електроенергия:

• Броячът на активна и реактивна енергия.
• Амперметрами и трансформаторами тока.
• Волтметър с превключвател на входа на RUNN.
• Щит на собствените нужди.
• Други допълнителни устройства по желание на клиента.

Компаниите, които произвеждат блок пълен трансформаторни подстанции в бетонната сграда, изпълняват цялата гама от дейности, свързани с проектирането, производството, доставката и монтажа на собствените си съоръжения.

заключение

Надяваме се, че няма да имате никакви затруднения в процеса на търсене на разнообразни дизайнерски, производствени и инсталационни организации. Ето защо не е необходимо да се координират действията им, които в резултат на съвкупността ще позволят на някои да намалят разходите за проекта и да спестят нервите.

Основното е, че ще се свържете с надежден партньор, който ще гарантира положителния резултат и качеството на оборудването. Във видеото, представено в тази статия, ще намерите допълнителна информация по тази тема.
