Бетонна възглавница: цели и методи на конструиране
Защо да поставяте конкретна възглавница под основата? В какви случаи е оправдано използването му? Какви марки бетон може да използвам? Необходимо ли е подсилване? Нека се опитаме да намерим отговори на този списък с въпроси.
За терминологията
Първо, да отделим мухите от котлети.
Това, което обикновено се нарича възглавница, е такова, според настоящите регулаторни документи, не винаги.
- Слоят от нискокачествен бетон, който защитава монолитната основа от изтичането на циментово мляко в почвата по време на процеса на изливане и от агресивните ефекти на почвата и подземните води в бъдеще, се нарича бетонна подготовка.
В допълнение: бетонната подготовка често е един от долните слоеве на бетонната подова торта на земята. В този случай той служи за равномерно разпределение на натоварването върху изолацията: бетонът го предпазва от неравномерно налягане отдолу с променлива плътност или неравномерно свиване на земята.

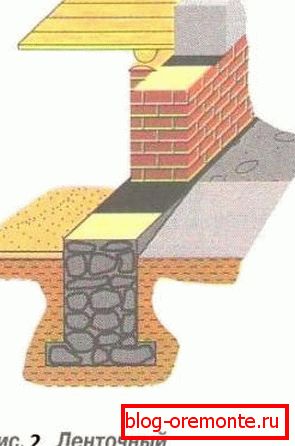

- Самата възглавница е необходима, за да разпределя натиска върху земята върху по-голяма площ и да предотврати деформацията на сглобяемата основа.
Цели
Ако ситуацията е съвсем ясна с целите на конкретната подготовка, целта на конструкцията на възглавниците трябва да бъде изяснена донякъде. Всъщност те са изчерпателно описани в параграф 2.195 от ръководството за проектиране на основи, което е привързаност към SNiP 2.02.01-83. Според документа не трябва да се използват сглобяеми основи на правоъгълни плочи:
| препоръка | обосновка |
| На хлабав пясък | Неравномерното свиване на почвата с нисък носещ капацитет може да доведе до деформация на основата на сградата |
| На твърдолинести почви | Деформацията може да бъде причинена от издуване на измръзване или флуидизация на почвата при навлажняване |
| На почви с променлива компримируемост | При същото специфично натоварване, свиването на субстрата ще бъде неравномерно |
| В сеизмично опасни зони със сеизмичност от 7 или повече точки | При вълнообразно земно движение разпространението на сеизмична вълна при отсъствие на твърда основа ще доведе до унищожаване на стените |
И тук има възглавница? Но къде: предварително направената основа на бетонна възглавница с достатъчна здравина ще има всички свойства на монолитна.
Особено е необходимо да се уточни ситуацията, когато възглавницата е необходима за разпределяне на натиска върху почви с нисък носеща способност. В този случай основата не трябва да бъде монолитна: Плочите PL са специално проектирани за тази функция.

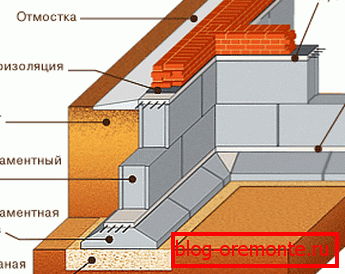

Важна точка: вертикалните шевове на сглобяемата основа (включително PL плочки и блокове FBS) се извършват стриктно с превръзка. Поставянето на две или повече шевове върху една и съща вертикална линия е пряк път към бързото появяване на пукнатини в стените.
строителство
Подготовка
Инструкции за изграждане на бетонна подготовка за фундамент или замазка е повече от просто.
- Дъното на изкопа или изкопа е максимално изравнено и натоварено.
- На почви с умерена плътност и puchinistyh почви пясъчно запълване с дебелина от около 10 см, Пясъкът се разлее с много вода за максимално свиване. На гъста пясъчна глинеста почва и пясъчни почви не се налага подово запълване; на основа на камък, по очевидни причини, самата възглавница не е необходима.
- На подложката се простира слой хидроизолация (обикновено лента от плътна полиетилен с 10-cm припокриване).
- В хидроизолационния слой се полага слой от бетон (без подсилване) с дебелина 100 мм, Минималната допустима степен според SP 50-101-2004 е степента на якост на бетон - M50. Обикновено се използва M100, чиято цена е дори малко по-ниска поради използването на агрегат с голяма част от фракцията (със сила M50 се произвеждат само разтвори).
Когато подготвяте конкретна смес, можете да използвате таблицата на пропорциите:
| Степен на якост | Цимент M400: пясък: натрошен камък |
| M100 | 1 : ч,ш : щ |
| M150 | 1 : з,5 : 5,щ |
| M200 | 1 : 2,8 : ч,8 |
| M300 | 1 : 1,я : з,щ |
- По-нататъшната работа продължава около седмица след поставянето на бетона с минимална сила.
възглавница
Как се подреждат стоманобетонните възглавници под основата на сглобяемата лента?
изчисление
Тя трябва да се основава на допълнителни данни - носещата способност на почвата и масата на текущия метър на стената. Да предположим, че стената е с тегло 7 тона, а носещата способност на почвата е 1 кг / см2. Тогава площта на текущия метър на възглавницата трябва да бъде равна на 7000/1 = 7000 cm2; ширина 7000/100 = 70 см.
Забележка: некръговите и частичните стойности са закръглени до кратно на 10 сантиметра в по-голямата страна. Складовият капацитет никога няма да бъде излишен.
Дебелината на възглавницата обикновено е 300 - 400 мм.

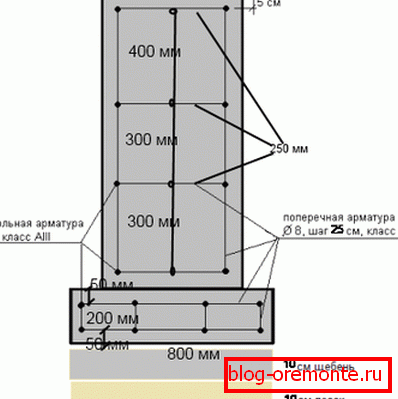

подсилване
Изработен е от армировъчни прътове с дебелина 12 мм. Решетката е 200 мм. Укрепващата клетка е направена двуслойна; докато окото трябва да бъде приблизително 50 mm от повърхността на монолита.
Для крепления стержней используется отожженная вязальная проволока. подсилване нигде не должно выходить на поверхность.
постеля
При абразивни почви и в този случай се препоръчва напълването на дъното на изкопа с пясък или чакъл. Как да се осигури свиване на пясък - ние вече знаем; най-простото удряне за натрошен камък може да бъде построено със собствените си ръце от парче дърво с прикрепена към него дръжка.
Дебелината на праха е 10-15 см.
Заливка
И в този случай, е по-добре да се предсрочно полагат слой от полиетилен, който предотвратява изтичането на циментово мляко. След това възглавницата се излива с два слоя с задължителния щик на всеки слой.
В случай на прекъсване на работа, новата област се излива или преди поставянето на пълнежа преди, или след като я вземете до якост от поне 1,5 MPa (което приблизително съответства на 3-4 дни от момента на поставяне под 20C).
Заключение
Надяваме се, че нашите препоръки ще помогнат на читателя в самостоятелно изграждане. Както обикновено, видеоклипът в тази статия ще му предложи допълнителни тематични материали. Успех!
