Бетонови тръби без налягане: нормативни документи,

Предметът на тази статия е стоманобетонните тръби без налягане. Ще разберем какви са и от какви стандарти се произвеждат. Освен това трябва да разберем къде се използват продуктите от интерес и какви функционални аналози могат да бъдат заменени.

Стандарт

Нека започнем с изучаването на нормативната документация. Всъщност стандартът е само един - GOST 6482-88 за стоманобетонни ненагнетателни щуцери.

Каква информация може да се намери в нея?

• Стандартът се прилага за тръби от кръгла секция, изработени от тежък бетон, предназначен за подземно полагане. И не само щуката, но и шевовете.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСТ, они используются для самотечной транспортировки "бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям". Проще говоря, для канализации - ливневой и бытовой.

• Стандартът не важи за тръби за достъп, предназначени за полагане на железни и пътни пътища под насипи. Логично: там изискванията за пръстеновидна твърдост на продуктите са много по-високи.

Железобетонните тръби без налягане съгласно GOST 6482-88 са разделени на няколко категории.

Всички тръби, произведени в рамките на стандарта, са разделени на три групи според тяхната носеща способност.

Маркировка

Как се маркират тръбите?

Пълната маркировка се състои от две буквено-цифрови групи, разделени с тире.

Първата група включва:

• Тип на тръбата (Т, туберкулоза и так далее).
• Условно преминаване (параметър приблизително съответстващ на вътрешния диаметър).
• Полезна дължина.

Важно: размерите са посочени в дециметри.

Втората група съдържа само група от товароносимост.

Так, изделие с маркировкой вида Т60.50-ли - это раструбная труба со стыковым соединением под герметик с условным проходом в 600 мм и длиной 6 метров, которую можно укладывать в грунт на глубину до 6 метров.

размери

Те зависят от типа тръби.

Разброс массы изделий - от 520 кг (TS400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Какво друго регулира стандарта?

• Материален капацитет. Расход материалов варьируется от 0,ли8 мли бетона и 20 кг стали до 4,7 мли/552,4 кг.

Любопытно, что изделия разных групп прочности отличаются друг от друга только плотностью армирования: так, ТЕЦ160.50-1 для производства требует 4 кубов бетона и 246 кг стальной арматуры, а ТЕЦ160.50-ли при том же объеме бетона армируется уже 490 килограммами стали.

• Качество бетона. Для изготовления труб используется бетон прочностью не ниже Мли50.
• Максимални допуски за дължина и диаметри.
• Методи за формиране на подсилваща клетка, По-специално, е предвидено, че спиралната и надлъжната армировка трябва да бъдат заварени най-малко на всяка втора точка на пресичане при разпънатата подредба на заваръчните точки.

приготвяне

Каква е производството на стоманобетонни тръби без налягане?

1. Формулярът се подготвя. Той се почиства, смазва и събира след отстраняването на предварително образувания продукт.
2. Вътре в матрицата се поставя заварена подсилваща клетка, след което дъното е фиксирано и фиксирано.
3. Формата с неподвижно закрепена рамка е монтирана на центрофуга. При непрекъснато въртене в него се подава бетон, който равномерно запълва всички кухини.

1. След като се напълни матрицата, тя се държи в парната камера, докато набор от 70% от якостта на дизайна се дава от бетон.
2. След това формулярът се демонтира и крайният продукт влиза в склада.

Тръби с малки диаметри (като правило 400 и 500 mm) могат да бъдат произведени без центробежна центрофуга. Обработеният детайл е оформен с вибрационно уплътняване на бетон; след това отново събира сила в процеса на пара.

приложение

Накратко, вече споменахме основната област на приложение на бетонови тръби: от тях се изгражда буря, битова и промишлена канализационна система. Твърдият диаметър осигурява висока производителност, устойчив на корозия материал - издръжливост и висока механична якост позволява на тръбите да издържат на наземното налягане.

Ще изясним: бетонът е устойчив на корозия, не толкова абсолютно. Продължителният контакт с водата все още е разрушителен: филтриране през порите, водата постепенно промива вар (калциеви съединения, които дават сила на материала). Когато разрушаването достигне стоманената армировка, процесът на корозия е очевидно ускорен по очевидни причини.

Как да инсталираме тръби от неръждаем стоманобетон?

Както вече беше споменато, инструкцията за инсталиране предполага използването на тежко оборудване.

1. Дъното на предварително отворената изкоп е възможно най-добре изравнено.
2. Формира се уплътнява чрез подсичане или шлифоване на шлифоване на подсипката. Леко поставена стоманобетонна табла.
3. Тръбите се спускат в изкопа и се центрират. Продуктите с форма на звънец са изложени с точно определено разстояние между края на тръбата и спирачната повърхност на камбаната:

Важно: в случае, если трубы устанавливаются в лоток или выкладываются на прочное основание, под ними формируется подушка из цементно-песчаного раствора в пропорции 1:ли.

1. Раструбы изделий Т, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Специален случай: Препоръчва се сгънати фуги от тръби с диаметър 1000 mm да се затварят с конопено въже, последвано от фугиране с циментово-пясъчен разтвор в съотношение 1: 1.

1. След запечатването, гнездата се запечатват с циментово-пясъчен разтвор.

Как и какво да реже тръби в тези редки случаи, когато това е необходимо?

Оптималното решение е рязане на стоманобетон с диамантени кръгове. Те перфектно вземат самия бетон и подсилващата клетка; от конвенционалното абразивно рязане, диамантът се отличава благоприятно от по-точни режещи ръбове. По същия начин диамантените отвори за пробиване в бетон (свредло или бит) оставят перфектно кръгли дупки без най-малките признаци на раздробяване.

алтернатива

Имат ли силни, но доста скъпи и много, много тежки стоманобетонни тръби конкуренти?

Абсолютно. Все по-често вместо тях се използват тръбопроводи от пластмаса - полиетилен и полипропилен - за инсталирането на локални и колективни канализационни системи, изводи за кладенец и колектори.

Тези продукти не представляват само конкуренция от стоманобетон - те значително заобикалят неговия брой параметри.

• Материалът не е абсолютно подложен на корозия и износване. Гарантираният срок на експлоатация е 50 години; колко пластмасова канализация ще се използва на практика - все още е неизвестна, е произведена твърде наскоро.
• Теглото е по-малко от време на време. С диаметър до 600 мм инсталацията често се извършва ръчно.

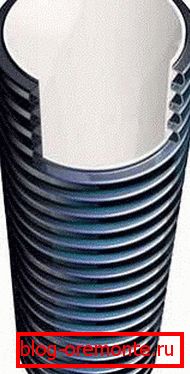

• Вдлъбнатината осигурява пръстеновидна твърдост, не само не е по-малка от стоманобетонната, а понякога отново я превишава. Достатъчно е да се каже, че за пластмасова канализация максималната дълбочина на полагане е 15 метра. В този случай гладката вътрешна повърхност (осигурена от двуслойна структура на тръбата) няма да позволи натрупването на отлагания.

Точно така, че читателят не реши, че се опитваме да дискредитираме материала, който обсъждаме в тази статия, ще донесем няколко недостатъци от пластмаса на фона на стоманобетон.

• Максималният външен диаметър на вълнообразните пластмасови тръби е само 1200 милиметра.
• Цената е много по-висока от тази на стоманобетона. По този начин текущият метър на тръбата Corsis с диаметър 1200 мм струва около 14,5 хил. Рубли; текущият метър, идентичен с него по отношение на ефективната производителност на стоманобетонната тръба, ще струва само 5 хиляди.

Заключение

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью "Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов").

Както обикновено, видеоклипът в тази статия съдържа допълнителна информация по темите, които обсъждаме. Успех в строителството!
