Дълбок вибратор за бетон: характеристики на механични,

Трудно е да се изпълнят строителните работи, където не се използват решения, например бетон. За да работите с него, има специални инструменти и инструменти, които помагат да се постигне необходимото качество. В тази статия ще говорим за дълбоки вибратори, използвани за компактни бетонови разтвори в подсилени монолитни конструкции, бетон и стоманобетон за сглобяеми конструкции.

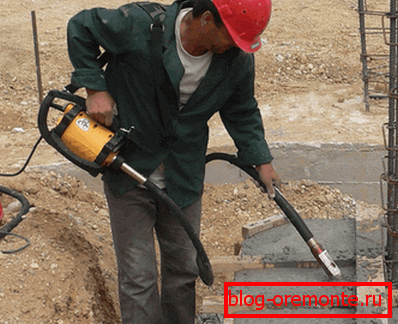

На снимката се използва преносим вибратор за бетон

Обща теория

Производството на висококачествен бетон е невъзможно без уплътняване на сместа, което също влияе върху здравината на материала и трайността на неговата употреба.

В противен случай тя ще съдържа голямо количество въздух, например:

  • в пластична консистенция, параметърът може да достигне 15%;
  • в твърдия до 45%.

Предполага се, че 1% намалява якостта на готовия бетон до 5%. Уплътняването му е необходимо само за отстраняване на въздушните мехурчета и равномерното разпределение на съставките на сместа.

В противен случай затвореният въздух и бучките от голям агрегат ще направят материала:

  • порест;
  • с хетерогенна структура;
  • чуплив.

Бетонът с дълбок сенник вибратор ще помогне да се уплътни бетонната смес.

Моделите могат да бъдат:

  • вътрешен (дълбоко), когато работната част е потопена в бетонната смес и предава нейните колебания през тялото;
  • повърхност (площ), която се монтира върху нанесената бетонна смес и вибрациите се прехвърлят върху нея чрез работната платформа;
Модел на повърхността
  • външен, те прикрепят захващащото устройство директно към кофража и прехвърлят бетонната смес от вибрации директно през него;
  • vibroploŝadkami - стационарни формиращи единици, които се използват във фабрики и тестови площадки за готови бетонови изделия.

Процесът е както следва:

  1. Създадените колебания на малка амплитуда се предават на частиците на бетоновото решение, поради това, което става течност, получавайки по-голяма мобилност.
  2. В този случай частиците започват да се движат, опитвайки се да заемат най-стабилната позиция под действието на гравитацията, а обемът на бетонната смес става най-малък.

Това осигурява производството на плътен бетон със силна структура, която не се страхува от вода и замръзване. На повърхността се появяват въздушни мехурчета и течността става тежка. Временното състояние на флуида ви позволява да се разпространи във форма и компактно под вашето собствено тегло.

Съвет: За да постигнете най-добър резултат, най-добре е да използвате вибратори с многофункционални вибрации (с различен брой вибрации). За да не купуват, те могат да бъдат наети, което е много по-изгодно.

Оборудването може да има следния тип устройство:

  • електромеханично;
  • електромагнитно;
  • пневматичен;
  • хидравлично;
  • мотор.

В допълнение към сухите компоненти водата също съществува в разтвора. От теорията знаем, че за втвърдяването на цимента е достатъчно в количество около 10% от масата му. В този случай обаче ще бъде неудобно да се работи с решението.

Ето защо водата обикновено в бетон е повече от необходимо. Сушенето също така започва да образува пори, които влияят върху здравината на материала за лошото. В това отношение един печат за получаване на необходимия бетон не е достатъчен. Също така е необходимо да се изчисли съотношението цимент-вода, за да се получат необходимите параметри.

Указание: използването на пластификатори в сместа ще увеличи своята мобилност, ще намали обема на водата, което ще намали порите и ще запази свързващото вещество (цимент).

Използването на вибратор прави възможно отстраняването на излишната вода от разтвора и пластификаторите ще съкратят самия процес. Това ще гарантира, че сместа няма да се отдели поради дълги вибрации.

Съвет: Ако трябва да демонтирате бетонни конструкции или да ги направите в тях, изрязването на армиран бетон от диамантени кръгове се признава днес като един от най-успешните по този въпрос.

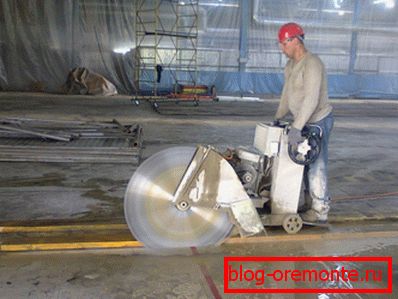

Нанасяне на диамантено рязане

Дълбоки вибратори

След като се занимавахме с теорията, нека да се занимаваме с най-необходимото оборудване за нейното внедряване - дълбок вибратор за бетон. С използването му, бетоновите разтвори се уплътняват, когато се поставят.

Активно допринася за това, произведено от механичните вибрации на оборудването, когато е потопено в сместа.

При използване на дълбоки вибратори в разтвор:

  • намалява свиването;
  • пълзящият поток е намален;
  • повишава устойчивостта на замръзване;
  • се създава водоустойчивост.

видове

Моделите могат да бъдат с висока честота и с механично задвижване. Цената на последните е по-ниска, но техният експлоатационен живот, качеството на бетонното уплътнение и производителността са много по-ниски. Най-добрият резултат се постига чрез вибрации с честота 10,000-12,000 на минута.

В същото време, при механично натоварване, оборотите падат до 9000, при високочестотните тези цифри не надвишават 5%. Поради тази причина използването на високочестотно оборудване е по-подходящо.

механичен

Задвижването може да се състои от бензин или електродвигател. Вибриращият миксер се потапя в бетоновата смес с интегриран ексцентрик, който се дава от гъвкав вал.

Съвет: механичният вибратор с електродвигател се показа най-добре в експлоатация.

Ръчна механична версия на вибратора за уплътняване на бетоновата смес

Бензиновият двигател ограничава подвижността и е оправдан само там, където няма електрически клон. Изход от тази ситуация може да бъде комплект, който включва бензинов генератор и вибратор дълбок за бетон под 220 волта. Най-удобното оборудване на такъв план са моделите Dingo, EnarAVMU (Испания), Imer (Италия). Теглото на двигателя не надвишава 5,5 кг, което го прави възможно да го носите безпроблемно на строителната площадка на рамото.

Съвет: не купувайте вибраторна глава за вибратор с диаметър по-голям от 50 mm. В противен случай, поради гравитацията, той може просто да повреди оборудването - да разкъса конеца на гъвкава шахта, а цената му обикновено е равна на половината или малко по-висока от целия комплект.

За да се удължи сервизът на механичен вибратор, е необходимо да се извършва поддръжка на гъвкав вал веднъж на всеки шест месеца. В същото време се препоръчва разглобяването и почистването на електродвигателя. Много често през това време в него се натрупват голямо количество разтвор и циментово мляко. Това затруднява охлаждането на двигателя, което може да доведе до повреда.

Съвет: Ако трябва да поставите необходимите комуникации през основата, диамантено пробиване на отвори в бетона с необходимите корони ще ви помогне.

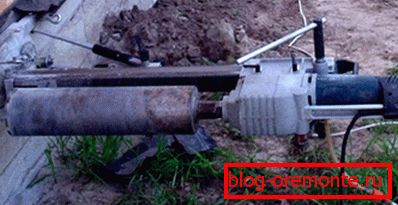

Пробиване на основата с диамантен бит

с висока честота

В този случай дизайнът е малко по-различен - електрическият мотор е монтиран директно в главата на вибратора и е оборудван с ексцентрици. Тялото му е водонепропускливо, а конструкцията осигурява електрическа изолация.

Захранването е безопасно напрежение от 42V с честота 200Hz, поради което се нарича висока честота. Напрежението на оборудването идва от електронен преобразувател, който се захранва от 220V.

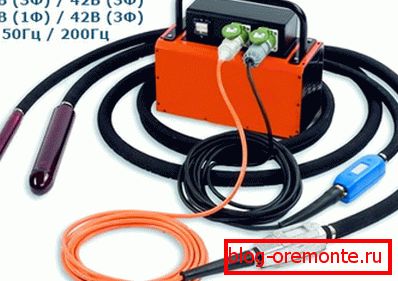

с висока честота вибратор для бетона

Последният е изграден върху електронни компоненти, без използването на механични части. Животът му е почти неограничен. Системата за защита от различни аварийни ситуации направи устройството абсолютно безопасно за свързания с него вибратор и за оператора. Високочестотното оборудване е напълно защитено от външни въздействия и може да се използва дори и в дъжд.

Тя се различава от стандартните механични устройства:

  • дълъг експлоатационен живот;
  • висока производителност;
  • силата и надеждността;
  • минимална поддръжка (достатъчно е да изплакнете частите от водата, потопени в бетон);
  • малки разходи за експлоатация.

Съвет: Строителните компании, които постоянно извършват конкретна работа, трябва да имат един вибратор на склад.

Домашен вибратор за бетон

Днес индустрията е готова да предложи на клиентите различни видове оборудване, за да запечатват решението. Но можете да го направите сами и за това има няколко начина.

Използваме домашен перфоратор

  1. Ще ви е необходимо оборудване с мощност от 1,5 kW. Целият процес ще се проведе в режим "чук", така че превключете удара предварително.
  2. Дюзата може да служи като компонент на пика, който трябва да бъде ограничен върху кофража.

Съвет: използвайте машина за миене на мазнини, за да постигнете добра връзка между върха и кофража.

Използва се като вибратор за бетонови перфоратори и български

Използването на този домашен вибратор ще позволи по-равномерно разпределение на бетоновата смес. Ефектът, разбира се, е трудно да се сравни с реалното професионално оборудване, но все пак ще бъде, така че това устройство може безопасно да се използва за прости проекти.

Ако трябва да обработите сравнително малка дълбочина на решение, приложете метода "байонет". В този случай, в края на дюзата, заварете още една такава, че тяхната обща дължина е равна на дълбочината на обработваната матрица. Процесът завършва, като се стига до дъното на последния и постоянен подмяна. Така че можете да обработвате необходимата област.

бормашина

Сменете puncher може да бъде конвенционална мощност удар тренировка от 1 kW или повече. В този случай първо ще трябва да направим специална дюза, която ще има ексцентричен и здрав неръждаем връх.

Инструкцията изглежда така:

  1. Изберете тръба от неръждаема стомана с дължина 400-600 мм и O 30-40 мм.
  2. Направете вътрешна сърцевина на метален щифт O 12-15 mm. За него е необходимо да се заварява правоъгълна плоча с ширина 15-20 мм. Необходимо е да се премести целият механизъм настрани и да се поддържа вибрация.
Дюза за тренировка
  1. Пробийте в края на пръта напречен проходен отвор, за да закрепите задвижването.
  2. Изравнете заедно произведения централен елемент и стоманена тръба.
сърцевина
  1. Изберете 2 лагера за свободно въртене на сърцевината, която трябва да се впише плътно в тях.
  2. Вземете пръчката в тръбата и я почукайте от двете страни на лагерите.

Съвет: Изрежете част от стъблото от носа, оставяйки около 5-10 мм. Не забравяйте също да предпазите лагерите от двете страни от прах и мръсотия, в противен случай дизайнът бързо ще се провали. Не ги спасявайте, тъй като те ще носят основния товар.

  1. Поставете силен ръкав на втория край на пръта, като осигурите пълна защита на ротационния тракт.

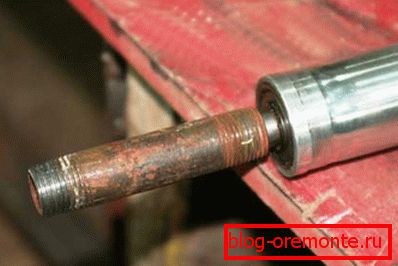

Букса и лагер
  1. Поставете епруветката на вала така, че да има 40-50 мм отляво от двете страни. При въртене пръчката ще осигури вибрации, които се изискват от оборудването.
  2. Поставете го от едната страна на предварително приготвената втулка, след това я натиснете в дупката в сърцевината и я свържете.
  3. Когато монтирате втулката, поставете лагера в лагера, като скриете здраво връзката.

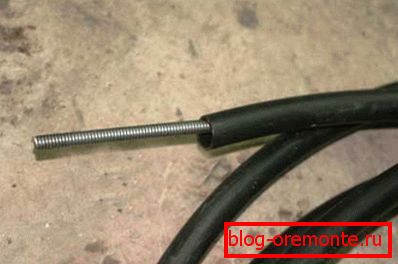

Тръба за ексцентричен вал
  1. Издърпайте маркуча на главината и я фиксирайте с иго, помислете за защитно покритие за върха.
Готов собствен вибратор за компактен бетон

След това дълбоко поставеният вибратор, направен от ръцете, е готов за употреба.

заключение

Работата с конкретна смес изисква определени познания, ако искате да получите качествен материал с необходимите характеристики. За тази цел се използват дълбоки вибратори, които улесняват процеса и позволяват постигането на обявените качества.

В допълнение към професионалното оборудване, за проста работа, можете да ги направите сами от импровизирани инструменти. Видеото в тази статия ще ви помогне да намерите допълнителна информация по тази тема.
