Излюпване на бетон според gost
Как е излюпването на стоманобетон в чертежите? Има ли някакви норми, които установяват начин за проектиране на разфасовки и видове строителни конструкции? Трябва да намерим отговори на тези и някои свързани въпроси.
Източници на информация
Те за нас ще служат:
- ГОСТ 3455-59.
- GOST 2.306 - 68 дойде да го замени.
Обяснение: продукцията на нов стандарт, който регулира едни и същи производствени секции като стария, автоматично отменя стария документ. В нашия случай първият GOST се отстранява от прашния шкаф, за да се изясни някакво объркване с системата за означаване на материалите.
- ГОСТ Р 21.1207-97.
разследване
Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. люпене разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью "Температура замерзания бетона – важная информация для строителей").
Както се оказа много по-късно, учителят по проекта просто не знаеше за новия стандарт, който беше приел, след като получил висшето си образование и преподавал ученици по начина, по който се учил.
ГОСТ 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - "Чертежи в машиностроении. Штриховки в разрезах и сечениях".
Разбира се, ние се интересуваме преди всичко от системата за обозначаване на материали, приета в документа.
| Материал | люпене |
| метал | Наклонени линии с постоянен интервал |
| Неметални материали (с изключение на изброените поотделно) | Наклонени припокриващи се линии с десен и лесен наклон |
| Дърво, през влакната | Изрязаното изображение с радиални пукнатини и годишни пръстени |
| Дърво, по протежение на влакната | Много реалистичен образ на текстура от лиственица |
| Бетон без подсилване | Известен пясъчно-чакълен пейзаж |
| Стоманобетон | Пясъчен чакъл с наклонено излюпване |
| Тухла, изграждане | Линии, подобни на тези, изобразяващи метал, но по-редки |
| Тухлите са специални (шамот, киселинно устойчиви и т.н.) | Прекъснати твърди и точкови наклонени линии |
| Стъкло, плексиглас | Групи от три удара с празнини във вертикално и хоризонтално положение |
| течности | Хоризонтални линии с прекъсвания и намаляващи разстояния нагоре |
| Насипно състояние | Пейзаж от пясъчна яма, разреден с три редици хоризонтално и вертикално |
ГОСТ 2.306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. "Художественному таланту не место на чертежной доске!" - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| Материал | люпене |
| дърво | Изображението се състои от дъгите, които го запълват със същия радиус с постоянен интервал. |
| Естествен камък | Наклонени пунктирни линии |
| Керамични и силикатни тухли, блокове и строителни камъни | Групи от две наклонени линии са разпръснати с големи празнини |
| Бетон | Наклонени типични линии |
| приземен | На горния ръб на съответната секция на чертежа са разположени групи от три къси черти, разпръснати с пропуски |
Когато изготвяте сам чертеж от GOST, трябва да следвате няколко правила:
- Наклонените линии се изтеглят под ъгъл 45 градуса.
Обаче: този ъгъл може да се поддържа не само спрямо рамката на чертежа, но и по отношение на оста или контур на изображението.
- люпене может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Разстоянието между линиите във всички секции на една част е избрано да бъде същото. Стъпката се избира в зависимост от размера на изображението в диапазона от 1 до 10 милиметра.
- Тесните и дългите разрези не могат да бъдат излюпени напълно, но само по ръбовете и на няколко произволни места. Специално тесни разфасовки (с дебелина по-малка от 2 мм в чертежа) могат да бъдат показани напълно почернели.
- За съседни секции от две части се избира различно насочено засенчване (ляво и дясно).
Така че, съгласно настоящите регулаторни документи, инструкцията за засенчване на бетон в чертежа е съвсем разбираема: тя се обозначава с пунктирни линии. Какво ще стане, ако използвате остаряла нотация?
За щастие цената на грешката не е прекалено голяма: според документа, който току-що проучихме, е разрешено да използва наименования, които не са предназначени за него. Необходимо е само да ги обясним в чертежа.
ГОСТ Р 21.1207-97
Тъй като е лесно да се види, не открихме текущата GOST за засенчване на стоманобетон. В стария документ наименованието присъствало в новото, което изчезвало.
Какво да правим, когато изграждаме чертеж? Използвайте вратичка с произволно обозначение на материала и бележка под линия долу? Или все още съществуват правила?

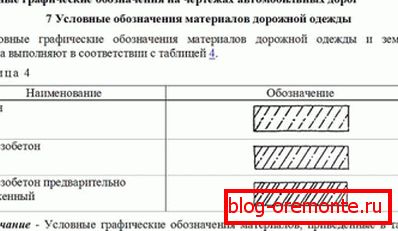

Отговорът ще бъде намерен на доста неочаквано място - стандартът, който регулира конвенционалните символи при пътното строителство, при изграждането на пътни чертежи.
Заедно с асфалта, хидроизолационните материали и свободната земя, документът включва:
- Всъщност бетон, Неговото означаване вече е познато - пунктирана линия.
- Бетон с армированием. Стоманобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
- Стоманобетон с предварительно напряженной арматурой, Чрез загряване или механично разтягане на арматурата преди пълнене на монолита, след охлаждане или отстраняване на сила на опън, може да се получи материал с повишена якост на огъване. Неговото изрязване е представено чрез редуване на две непрекъснати и една точка-прекъснати линии.
Заключение
Надяваме се материалът ни да отговори на всички въпроси на читателя, свързани с обозначаването на бетон в чертежите. Както винаги, допълнителна тематична информация може да бъде намерена, като гледате видеоклипа в тази статия. Успех!
