Кабел за затопляне на бетона: ключов елемент от системата за

Кабелът за затопляне на бетона без трансформатор позволява значително оптимизиране на процеса на поддържане на оптималната температура в разтвора за втвърдяване. Въпреки факта, че самите проводници от този тип са по-скъпи от стандартните проводници PNSV и техните аналози, общата цена на работата е много по-малка.

В тази статия ще опишем какви са основните характеристики на тези проводници, а също така и техните предимства.

Поддържане на температурата в бетона

Стандартна процедура

Отоплението на бетона с кабел обикновено се прилага в случай, че работата се извършва през зимата. В същото време съществува риск от замръзване на водата в разтвора, което води до забавяне на хидратацията на цимента и намаляване на якостта на бетона.

За да избегнете това, инструкцията препоръчва да действате в съответствие с тази схема:

• За да се нагрее масата на разтвора, се взема едножичен проводник с PNSV с диаметър от 1,2 до 4 mm.

Съвет! За армирани конструкции избираме модификация на PVC изолация за неармирани в полиетилен. Това се дължи на факта, че полиетиленът може да се стопи и това ще доведе до затваряне на металната рамка.

• Въжетата се нарязват на същите фрагменти (най-често 28 или 1щ м), които се навиват в компактни спирали с диаметър ли0-40 мм.
• Спиралните "нишки" са свързани помежду си в няколко еднакви групи и са поставени в кофража вътре в подсилващата се клетка.

• Тъй като характеристиките на кабела PNSV не го позволяват да се използва във въздуха, на терминалите на системата се монтират т. Нар. "Студени краища" на по-дебел проводник.
• Кофражът се излива от бетон, а след първоначалната настройка цялата система се свързва към мрежата чрез трансформатор, който се спуска надолу. Това устройство осигурява регулиране на силата на входящия ток, което ви позволява да контролирате температурата на проводниците в разтвора.

Характеристики на отоплителните кабели

Техниката, описана по-горе, е доста ефективна, но има редица недостатъци. Ключът е да използвате трансформатор, за да намалите напрежението.

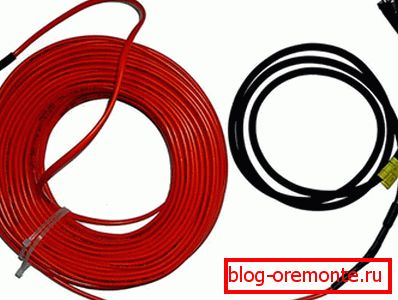

Можете обаче да направите това без това тромаво устройство. Естествено, вместо стандартния проводник PNSV, трябва да използвате специални кабели за отопление, като например BET (Финландия) или KDBS (RF). Такива продукти се характеризират със следните свойства:

Подобные устройства предназначены для работы от обычной электросети с напряжением 220 В. Качественная поливинилхлоридная изоляция обеспечивает надежную защиту от замыканий и пробоев, кроме того, она не становится хрупкой даже при температуре -ли5⁰C, което значително разширява "климатичната рамка" за използването на такива проводници.

В отличие от провода ПНСВ, кабели типа ВЕТ и KDBS не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Препоръки за монтаж

Предварителни изчисления

Изчисляването на кабела за затопляне на бетона се извършва съвсем просто:

• Според стандартите за отопление на един кубичен метър от разтвора е необходимо да се инсталира мощност от 0,5 до 1,5 kW.
• За да спестите електричество, можете да добавите към състава на бетон добавки антифриз, както и да организира отопляем кофраж. Цената на допълнителните материали ще бъде компенсирана от намаляването на разходите за електроенергия.
• При изсипване на подове със стандартна дебелина, обикновено до 4 метра от нагревателната тел на квадратен метър площ.
• Когда осуществляется заливка объемного монолита, проводники укладываются ярусно, с зазором не менее ли0-40 см.

Инсталиране на отоплителни кръгове

Изграждането на отоплителна система със собствените си ръце е съвсем проста:

• Първо изграждаме кофража и монтираме подсилващата се клетка.
• Тогава ние преценяваме къде ще бъде най-подходящо нагряването на бетона и ще привличаме кабелни продукти от участъци с подходяща дължина.
• Най-често се загрява повърхността на материала, местата на опиране на хоризонтални и вертикални равнини и т.н..

Обърнете внимание! Не се препоръчва кръстосването на компенсаторните шевове, както и зоните, в които след това се извършва диамантено пробиване на отвори в бетон.

• Вътре в кофража ние полагаме кабелите по такъв начин, че всички проводници да лежат най-малко на 20 см от повърхността на замразения бетон.
• За да се избегнат появата на пукнатини и пукнатини в полимерната изолация, завивките трябва да се изгладят, Радиусът на огъване за различните модели ще бъде различен, но в повечето случаи експертите го равняват на 40-50 мм - с марж.
• За равномерно разпределение на температурата в дебелината на бетона е желателно да се разпространят проводниците на еднакво разстояние един от друг, Преминаването на проводници не е разрешено, а минималното разстояние между две отоплителни кръгове е 40 мм.

След оформлението ние фиксираме проводниците на арматурата. За това използваме обикновени проводници, свързвайки ги без прекомерни усилия и деформация на изолацията. Можете да използвате и пластмасови скоби.

Затем заливаем опалубку бетоном, стараясь не нарушить размещение термоэлементов. Кабели ВЕТ и KDBS допускают вибрационное воздействие, потому бетон вполне можно уплотнять.

Поставяме всички поставени елементи заедно с контактните проводници в системата и след това го свързваме към електрозахранването.

заключение

Отоплителен кабел за работа на бетон, без да се използва трансформатор, е много удобен за използване. Разбира се, цената му е много по-висока от тази на проводниците PNSV, но позволява да се реши зададената задача - поддържане на оптималната температура на разтвора - много по-ефективно. За повече информация по този въпрос вижте видеоклипа в тази статия.
