Кофраж за бетон: основни характеристики, структурни

Започнахте ли да построите и планирате да си направите някои конкретни конструкции? В този случай не можете да правите без правилно направен кофраж. За какво представлява тази структура и как да я направим самостоятелно, ще кажем в тази статия.

Основни характеристики

Бетонният кофраж е сглобяема конструкция, изработена от специални или импровизирани материали, предназначени за изливане на строителни разтвори и образуване на конкретни бетонови изделия. Основата на тази структура са формовъчните елементи, които се държат в подходящо положение посредством специални опори или скрепителни елементи.

Важно: Знаете ли, че началото на използването на кофража датира от времето на Древен Египет? Има теория, според която блоковете за издигането на пирамидите не са докосвали камъка, а са били отлети от различни геополимерни бетони в специални разглобяеми форми.

За дългосрочната история на използването на строителни циментови разтвори са разработени голям брой различни кофражни системи. Но, въпреки разнообразието от модификации, всички тези съоръжения повече или по-малко ефективно изпълняват функцията на сгъваеми форми.

Конструкцията е сглобена директно на строителната площадка. В края на бетонирането формата се разглобява.

Ако в комплекта се използват специални аксесоари, те се оставят за по-нататъшна употреба. Ако формулярът е събран от импровизирани средства, чиято цена не е висока, след разглобяването на компонентите може да се изхвърли като строителни отпадъци.

При конструирането на някои предмети се използва кофраж от неподвижен тип, който в края на бетонирането не се демонтира, а се използва заедно с основния конструктивен елемент.

Изисква за демонтируеми кофражни системи

Кофражът за пенобетон или по-плътни и тежки разтвори трябва да отговаря на редица изисквания, регулиращи параметрите на здравината, стабилността на позицията в космоса и точността на геометричните размери.

Важно е да се разбере, че качеството на монтажа на матрицата зависи не само от готовността на конкретната конструкция в съответствие с проектните параметри, но и от текстурата на повърхността на отливката. Затова е толкова важно професионално да се подходи към подготовката на материал за сглобяване на сглобяеми форми.

Производството на кофраж за стоманобетонни и монолитни бетонни конструкции се регулира от ГОСТ 52085-2003.

Видове кофражни системи и тяхната класификация

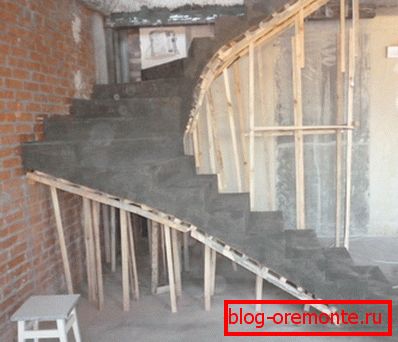

Кофража за бетонни стълби, както и форми за отливане на други конструктивни елементи, се класифицират според редица характеристики и параметри:

1. В съответствие с параметрите на демонтажа, се разграничават изместващи се и несменяеми модификации.

Модификациите на подвижния тип са широко разпространени както в строителната индустрия, така и в изграждането на нискоетажни жилищни сгради. По правило се използват фиксирани модификации при изграждането на големи индустриални съоръжения, където впоследствие те изпълняват защитна функция.

1. В съответствие с целта, кофражът е разделен на форми за леене на стени, тавани, колони, асансьорни шахти, фундаменти и т.н.
2. Съгласно използваните материали кофражните системи могат да бъдат дървени, метални и полимерни.

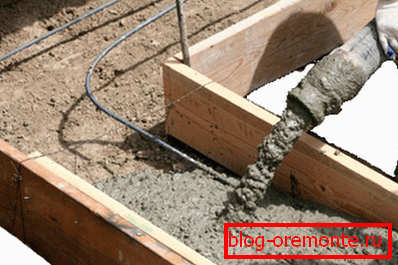

• Най-разпространените в отделните конструкции са дървеният кофраж.

Такива структури могат да бъдат издигнати с помощта на специално закупени за този ламиниран шперплат и от стари ненужни дъски.

Като правило всички дървени конструкции са подвижни, тъй като ако дървеният материал бъде оставен върху вече формованите структурни елементи, загниването в крайна сметка ще започне и дървото ще бъде унищожено.

• Металните кофражи могат да бъдат или подвижни или неделими, Такива структури са направени с използване на устойчиви на корозия метали и техните сплави.

Цената на тези форми е с порядък по-висока от цената на дървените аналози, която обаче е оправдана от трайността и опростеността на тяхната работа.

• Полимерни кофражи - това е сравнително нова технология, в съответствие с която се произвеждат несвалящи се системи, предназначени за използване при изграждането на съоръжения в най-неблагоприятните климатични условия.

Най-често полистиролът се използва за производството на такива форми, характеризиращи се с ниско тегло и устойчивост на прекомерна влажност. Между другото, от полистирол се произвеждат топлоизолирани капаци, използвани за зимно бетониране.

Важно: Закрепването на кофража за бетон трябва да се извършва професионално и изключително точно. Поради неточно сглобяване на системата могат да се образуват празнини и неравности, което ще окаже неблагоприятно въздействие върху качеството на готовите бетонни продукти и след това ще е необходимо да изрежете стоманобетон с диамантени кръгове.

Структурни характеристики

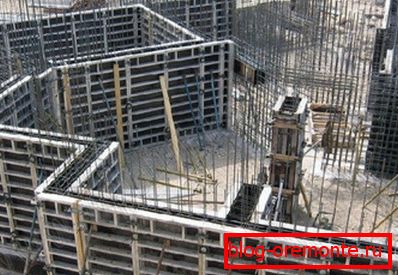

Системите за индустриално производство на кофраж, използвани при изграждането на стени, могат да бъдат от три типа:

• Модификация на рамката, състояща се от рамкови панели, задържащи елементи и крепежни елементи. В основата на рамковите панели се поставя лагерна метална рамка, подсилена с усилващи елементи.

Директно върху носещата рамка е монтирана кофражна плоча, която образува и задържа хоросана.

Специалните рамки от кухия профил се използват за предотвратяване на деформация на краищата при отстраняване на формата. Благодарение на използването на метални конструктивни елементи, съпротивлението на кофража към механичните товари не само се увеличава, но времето за монтаж се съкращава.

• Кофражът е конструкция, основана на греди, плочи, крепежни елементи, подпори и болтове. Структурата може да бъде произведена от дърво с пластмасови или метални върхове и фитинги.

Системите се произвеждат в промишлен мащаб и следователно стандартните размери на гредите се нормализират, за да се осигури взаимозаменяемост.

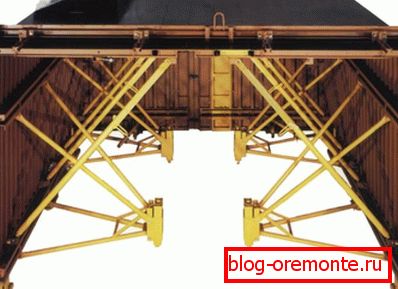

• Тунелният кофраж се произвежда с помощта на полуизрезки, състоящи се от хоризонтални и вертикални панели. Такава конструкция се използва за едновременно леене на стени и тавани в типични обекти. Монтажът на тези конструкции се извършва с използване на специално оборудване за повдигане.

Технология на изграждане на кофраж за леене на основната плоча

Сега, когато имаме обща представа какви са формите за отливане на тези или тези предмети или структури, нека да разгледаме конкретен пример, каква е инструкцията за сглобяване на кофража за леене на фундаментна лента.

Изборът на базовата основа като пример не е случайно, тъй като този тип фондация се използва широко като просто решение при внедряването.

В началния етап е необходимо да се избере подходящ материал, който да бъде силен, лесен за обработка и сравнително евтин. Цената на материала е важен фактор, тъй като цената на кофража за 1 m3 бетон зависи от него.

Най-доброто решение от всички гледни точки е борда с размери на размерите 100 * 25 мм. Предимството на нарязания дървен материал е способността за бързо сглобяване на дъските. Разбира се, има и по-широки плоскости, които са много по-лесни за монтаж в щитове, но цената на такива дъски е по-голяма.

Инструкцията за монтаж на щитовете не е сложна. Определете височината на кофража, разделете тази стойност на ширината на дъската и вземете броя на необходимите плоскости. Като правило, когато се изграждат форми за бетониране, 5-6 дъски се използват от нас.

Дъските са разположени на земята по плоски начин, като страничните стени са обърнати един към друг. Тогава, според височината на щита, ние измерваме и отрязваме фрагментите на дъските за странично закрепване.

Тези дъски се поставят в предварително настроените щитове. Поставяме напречните крепежни елементи.

Важно: Не използвайте ноктите, тъй като при демонтирането на винтове е много по-лесно да развивате винтове, отколкото да разбивате дъски.

Размерите на щита се определят по такъв начин, че височината му да е 10-15 см над горната точка на планираната основа.

След това излагаме щитите на ширината на изкопания изкоп в строго перпендикулярна позиция. Разбира се, щитовете ще паднат от едната страна и следователно в този случай не можете да правите без опори.

Външните опори са направени от остатъците от дъски. За тази цел се измерва диагоналното разстояние от горната точка на екрана до земята.

От единия край на опората се прави рязане с ъгъл 45 градуса. По този начин борда се опира на щита, а другият край се натиска в земята. След това фиксирайте опората с винтове.

В горната част на кофража ние инсталираме разделители. За да направите това, ширината на формата се нарязва на дъски, които след това се закрепват на стъпки от 60 см. Такива подпори предотвратяват разтягането на щитове, след като бетона се излива в кофража между тях.

Важно: Дори в етапа на планиране на кофражната конструкция е необходимо да се предвиди възможност за организиране на технологични дупки за оборудване на вентилация, водоснабдяване и др. Ако това не стане навреме, тогава ще са необходими диамантени пробивни отвори в бетона.

заключение

Сега знаете каква са системите за повсеместно кофриране на различни видове. Освен това имате обща представа как тези структури могат да бъдат събрани от вас (разберете как и как да боядисвате бетон).

Ако имате въпроси, които се нуждаят от изясняване, моля, вижте видеоклипа в тази статия.
