Монтаж на стоманобетонни конструкции: регулаторни документи

Темата на тази статия е стоманобетонни лагери и ограждащи конструкции. Трябва да определим класификациите им и да се запознаем с изискванията за инсталационната работа, описани в настоящите регулаторни документи.

класификация

Какви видове стоманобетонни конструкции се използват в строителството?

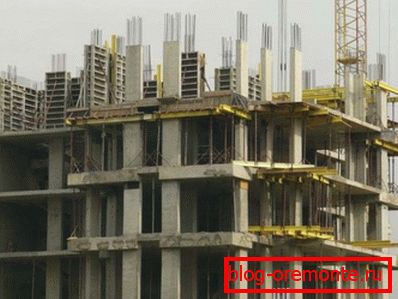

• монолитен, Най-илюстративен пример - модерни блокови монолитни многостайни сгради. Носещата конструкция на сградата е поставена на място в подвижен кофраж; След набор от бетонна якост се издигат оградни стени и прегради от леки порести материали.
• Национални отбори, Извадка от този дизайн е панелна къща: тя е изградена от сглобяеми елементи. Монтирането на сглобяеми стоманобетонни конструкции по правило намалява, за да се комбинират армиращите конструктивни елементи на рамката чрез заваряване и бетониране на фугите.

Полезно: тази технология, наред с други неща, позволява използването на конструктивни елементи с предварително напрегната армировка. Загрява се с големи токове, подсилва пръчки, охлажда, разтяга се и по този начин увеличава якостта на продукта за огъване. Начинът на производство на стоманобетон с усилващо напрежение предполага индустриални условия.

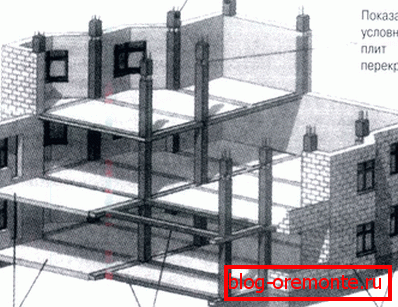

• Сглобяеми - монолитни, На този тип структура е например припокриване на плочи, положени върху монолитни напречни греди.

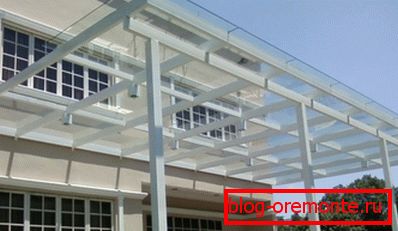

В допълнение, в строителството на сгради и индустриални съоръжения в един дизайн може да съчетае различни елементи. Сглобяването на стоманобетонни и стоманени конструкции се използва например при създаване на открити складови помещения, разположени в съседство с сградата: гредите или балданите се приготвят към вградените части в бетон или се закрепват към монолита.

Нормативни документи

Какви документи регламентират инсталирането на продукти от стоманобетон?

Ние трябва да се запознаем преди всичко със съдържанието на последния документ: той съдържа най-пълната информация за инсталационната работа.

SNIP 3.03.01-87

Действието на документа се разпростира върху следния списък с произведения:

• Изграждане на монолитни бетонни и стоманобетонни стени, греди, колони, тавани и други носещи и заграждащи конструкции.

• Монтаж на стоманобетонни и метални конструкции от сглобяем тип в условията на строителната площадка.
• Заваряване на монтажни съединения на метални конструкции, заваряване на съединения на армировка на стоманобетонни изделия и вградени части в тях.
• Изграждане на каменни, керамични, силикатни и бетонови блокове.

Работата започва с изготвянето на ППР (проект на работа). Проектът, наред с други неща, трябва да включва изявление за реда на основните операции, като се отчита безопасността и технологичният дизайн на строителството.

Всички използвани материали трябва да отговарят на настоящите стандарти и / или спецификации.

Нека проучим основните изисквания на SNiP.

Складиране и преместване

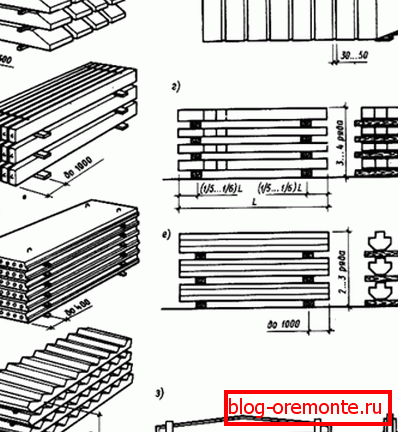

При съхранение на конструктивните елементи трябва да се основават на уплътнения с правоъгълно напречно сечение с дебелина най-малко 30 милиметра. Когато съхранявате купчини на няколко слоя, уплътненията трябва да са на една и съща вертикална линия.

Освобождаването на ребрата е защитено срещу повреда. Защитата изисква и повърхности, снабдени с текстура, за да се осигури по-добра адхезия към бетона.

Складирането отчита реда на инсталиране. Същевременно фабричната маркировка трябва да остане видима.

Металните скрепителни елементи (болтове, гайки и др.) Се съхраняват изключително в затворени пространства; те трябва да бъдат сортирани по размер, клас на якост, а при продукти с висока якост - и по партии.

Преместването на продуктите е забранено. Подемно оборудване се използва за придвижване или захранване на работното място. Оформянето на лентата се извършва за монтажните бримки или в местата, посочени в работните чертежи.

За да бъде по-точно: ENIR за монтажни и строителни работи (документът, съдържащ единни норми и котировки) идва от движението на товари с тегло до 50 кг на разстояние до 30 метра със собствените си ръце, без използването на товарно оборудване.

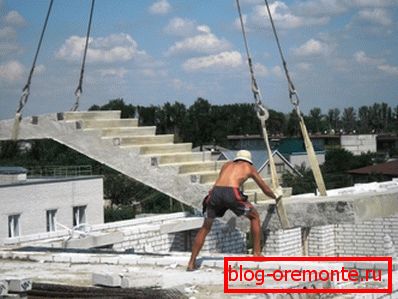

Методът на окачване трябва да изключва изместването на връзката и увреждането на армировката. Продуктите за закачане за освобождаване на армировка са забранени. Позицията на елемента при повдигане трябва да бъде възможно най-близо до конструкцията (например панелът за стена се подава в работното място в изправено положение и панелът за припокриване е в хоризонтално положение).

Елементите се издигат без дрънкане и се люлеят; желаната ориентация в пространството се постига с помощта на скобите (едната за вертикално ориентирани елементи и поне две за хоризонталните части на конструкцията).

Повдигането се извършва на два етапа:

1. Продуктът се издига до 20-30 см, за да се провери качеството на шева.
2. След проверката се извършва допълнително повдигане.

Начинът на закрепване на елементите трябва да изключва тяхното преместване на всеки етап от монтажа. До надеждно фиксиране (постоянно или временно) продуктът не може да се използва като опора за други структурни елементи.

Бетонови работи

Според SNiP те трябва да използват смеси, приготвени в съответствие със следните изисквания:

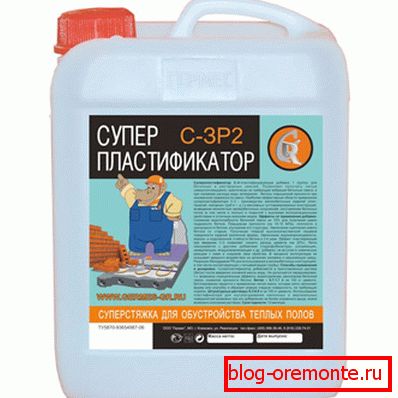

Дозирането на бетоновите компоненти се извършва по тегло. Модифициращите добавки (пластификатори, антифриз и др.) Могат да се дозират чрез обема на водата за смесване.

Съотношението на компонентите се определя отделно за всяка партида цимент и агрегат, като задължително се контролират пробите за подвижност и якост.

Забранено е повишаването на мобилността на бетона чрез внасяне на вода в него.

Преди бетониране повърхността на работните шевове трябва да се почисти от мръсотия, прах, отломки, мазнини, циментов филм, сняг и лед. Веднага преди поставянето на бетона повърхността се измива с вода и се изсушава с поток от въздух. Инструкцията е свързана със снижаване на адхезията на цимента към субстрата, когато повърхността е замърсена.

Бетонът е разположен хоризонтални слоеве със същата дебелина.

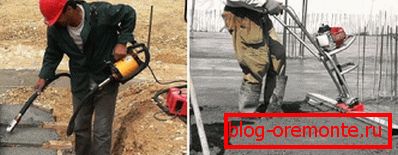

Когато вибрира, вибраторът не трябва да лежи върху арматурата, вградените части или кофраж. Дълбокият вибратор трябва да бъде потопен на 5-10 cm в предварително поставения слой и да се движи със стъпка не повече от един и половина радиуса на действие; Повърхността се движи с 10-сантиметрово припокриване на вибрирания участък.

Полагането на следващия слой бетон се разрешава или преди да се постави предишният слой, или след като якостта е определена най-малко 1,5 МРа. Същата сила е необходима, за да може бетонът да ходи или да инсталира кофража на надлежащата част на конструкцията.

Обработка бетона

Това може да включва рязане на деформационни шевове, отвори и технологични отвори.

Какво препоръчва документът?

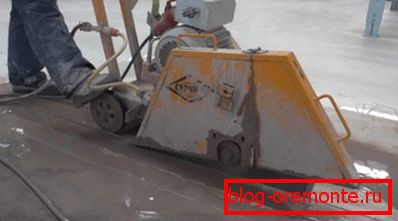

• За всички работи SNiP осигурява използването на диамантен инструмент. Напълно естествено е, въпреки че цената му е доста висока, разрязването на стоманобетон от диамантени кръгове е по-евтино от същата работа, извършвана от конвенционалните абразивни. Причината е огромна разлика в степента на износване.

Полезно е: в допълнение, диамантените пробивни отвори в бетона, за разлика от използването на печеливши сондажи и корони, прави краищата на дупките перфектно равномерни.

• Инструментът се охлажда с вода с добавяне на повърхностноактивни вещества, които намаляват загубите на енергия за преодоляване на триенето.
• Силата на бетона по време на преработката трябва да достигне поне 50% от конструкцията.

подсилване

Заварените фуги на арматурните пръти са направени с помощта на изкована свързваща тел. За шарнирните връзки е разрешено да се използват нагъващи ръкави и винтови съединения.

За предпочитане се използват широкомащабни арматурни изделия или предварително сглобени мрежи.

При монтажа на армировката е необходимо да се издържа на дебелината на защитния слой от бетон, като се изключи контактът на армировката с атмосферен въздух и вода.

Национални отбори конструкции

Как документите регулират монтажа на бетонни и стоманобетонни конструкции от сглобяем тип?

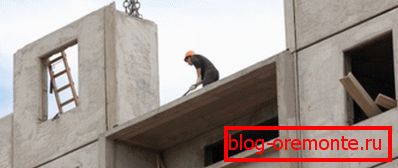

• Като цяло следващото ниво на многоетажна конструкция се издига не само след присъединяването към армировъчните рамки чрез заваряване, но и след поставяне на фугите и комплекта бетон, определен в силата на PPR. Изключения са конкретно предвидени в проекта.

• За да се фиксира структурния елемент по време на монтажа, могат да се използват временни инсталационни връзки. Техният брой, вид и ред на прилагане отново се обсъждат в PPR.
• За бетониране на ставите не е разрешено да се използва решение, което е започнало да се поставя. Последицата от нарушението на това правило е катастрофално спадане на силата на сглобяемия шев за компресия.
• Върху подпорните повърхности на колоните се полагат ригели, носещи ферми, междуколонни плочи и греди, без сух разтвор. Плочките се припокриват и прилягат към разтвора; докато дебелината на слоя не трябва да надвишава 20 mm. Повърхностите на съседни плочи се изравняват от тавана.
• При монтиране на вентилационни елементи трябва да контролирате пълненето на хоризонталните фуги с хоросан. Просветов не трябва да остане.

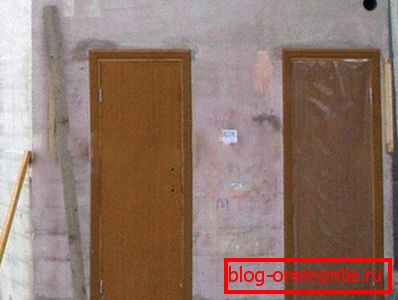

• Санитарните камери са изложени на уплътнения с комбинация от вертикалната ос на израстъците. Отворите за ремаркетата са запечатани след натискане на системи за захранване с топла и студена вода.

• За консолидиране на фуги от сглобяеми стоманобетонни конструкции, бетони се използват за бързо втвърдяване на портланд цимент (клас M400 и по-висок). Допуска се и дори се препоръчва използването на ускорители за втвърдяване. Максималният размер на зърното в агрегата в бетона не трябва да надвишава 1/3 от минималния разрез и 3/4 от минималното разстояние между армировъчните елементи.
• По време на отстраняването на кофража бетонът трябва да достигне минималния размер, определен в проектната якост.

Моля, имайте предвид, че при липса на специални инструкции, покритието се извършва след достигане на 50% от номиналната якост.

• По време на монтажа на заварени структурни стоманени компоненти е забранено въздействието върху тях при ниски температури. За да бъдем точни, за стоманите с просветна якост от 390 МРа или по-малко, долната температурна граница е -25 ° С, а за стоманите с проследимост над 390 MPa - 0 градуса.

Заключение

Надяваме се, че информацията, предоставена на вниманието на читателя, ще бъде полезна. Видеоклипът в тази статия, както обикновено, съдържа допълнителни материали за темата, която обсъждаме. Успех в строителството!
