Панели за стена от бетон: стандарти и изисквания

Какви са нормативните документи за производството на бетонни панели за стени? По какви критерии те се класифицират? Как да четете етикетите на панелите? Как се документира доставянето на пратка от тези продукти на клиента? Нека разгледаме тези въпроси.

Нормативни документи

Трябва да изучим два документа, регулиращи производството на продукти от интерес за нас.

1. GOST 11024-84 съдържа списък на техническите изисквания за външни стенни панели със и без армировка.

Полезно: панели от газобетон (според текста на документа - направен от автоклавен клетъчен бетон) също попадат под неговия ефект.

1. Отделно ще разгледаме вътрешния документ на дизайнерското бюро на АА. Якушев, специализиран в архитектурни и строителни системи и нови технологии в строителството. Той съдържа препоръки за проектиране на трислойни панели с вътрешен слой от топлоизолация от екструдирана полистиролова пяна.

ГОСТ 11024-84

Нека да изучим основните точки на документа.

класификация

Външните панели са класифицирани според три характеристики:

1. Назначаване в строителството на сградата. Предлагат се следните опции:

1. Продукти за повдигнати подове.
2. Продукти за технически изби или подложки.
3. Панели за тавана.

Наименования

Като се има предвид класификацията на стените панели от бетон са разделени на няколко вида.

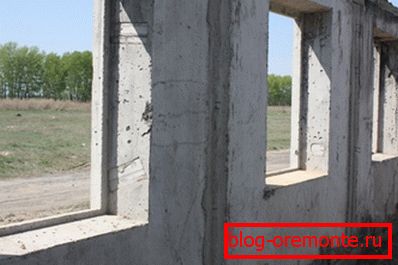

За надземните етажи:

За цокли и технически мазета:

За таваните:

размери

Преди да въведете стойностите на размерите, е полезно да изясните смисъла на един термин.

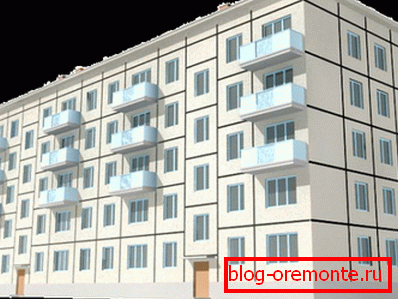

Референция: Координационният размер е стойността, която определя границите на модулното пространство в една от посоките. Просто казано, това е дължината или височината на фасадния участък, съответстващи на един панел и включващи част от дебелината на шева.

Марки бетона

Какъв бетон се използва за пластове панели за различни цели?

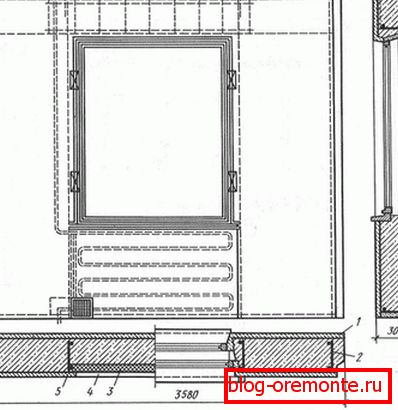

• В еднослойните продукти може да се използва лек бетон M50 - M150 и клетъчни бетонови бетонови стени M25 - M100.

Моля, имайте предвид, че клетъчният бетон не понася ударни натоварвания. За малки технологични дупки идеалното решение е диамантените пробивни отвори в бетона. Това, подобно на рязане на стоманобетон с диамантени кръгове, ще остави перфектно плоски ръбове и няма да подложи строителството на риск от напукване.

• За носещ слой от двуслойни непрекъснати панели, тежък бетон от степени M150 и по-високи или леки (започващи от M100), Термоизолационният слой е направен от голям порест лек бетон с клас M35 - M75.
• Външният и вътрешният слой на масивните трислойни панели са изработени от тежък (M150 и по-висок) и лек (M100 и по-висок) бетон, Връзките между тези слоеве изискват задължително подсилване и са направени от светлина (от клас M75) или тежък (от M150) бетон.
• Вътрешният слой на двупластовия продукт с щит (плътен защитен слой на улицата, отделен от въздушен слой) се формира от светлинен или клетъчен бетон, В първия случай се използва марката M50 и по-висока; във втория - M25 и по-високи. За производството на екрана се използват тежки (от M150) и светли (от M75) бетон.
• За трислойните панели с екран изискванията са малко по-строги: за вътрешния слой - тежък (M150 и по-горе) или светлина (от М100 за носители и от M75 за панели, които не са заредени); за екрана - тежки (от M150) или леки (от M75) бетони.

повърхност

Типът повърхности (външни и вътрешни) също може да варира в зависимост от желанията на организацията на сградата. Повърхностните категории са обозначени с буквата А и номера от 2 до 7:

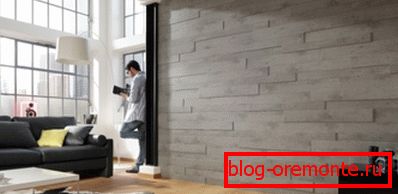

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

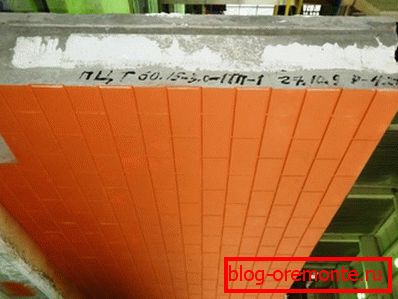

Маркировка

Прилага се с маркер или щампован върху лицето на продукта.

Забележка: В допълнение, панелът може да има инструкции за местата на закачане по време на товаренето.

Маркировката се състои от три буквено-цифрови групи.

Те съответно описват:

1. Вид и общи размери на продукта.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква "Т" обозначает тяжелый бетон, "Л" - легкий, "Я" - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква "С" обозначает повышенную сейсмостойкость (свыше 7 баллов), буква "М" - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Да вземем например наименованието на продукт от тип 3НН с размери 2990 х 2865 х 350 мм с носещ слой от тежък бетон от клас М200.

Панелът е устойчив на замръзване над -40 ° C и е предназначен за сеизмични зони.

1. В първата група, видът и размерите, посочени в дециметри за дължина, височина и в сантиметри за дебелината, ще бъдат налични: 3НН30.29.35.
2. Типът и степента на носещия слой ще бъдат посочени от групата 200T.
3. Сеизмичната и мразоустойчивостта ще бъдат отразени в името с буквите SM.

В резултат на това маркирането на продукта ще има формата 3НС30.29.35-200Т-СМ.

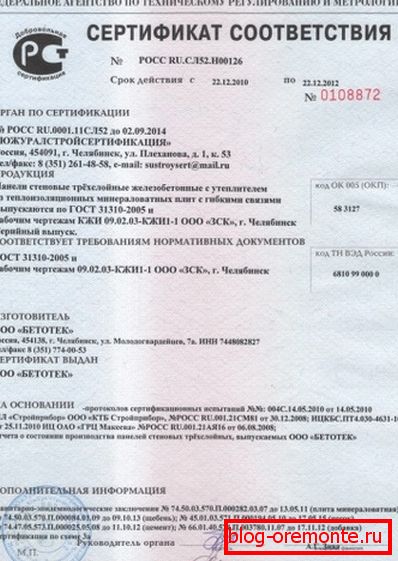

Съпътстващи документи

Инструкции за попълване на документите, придружаващи партидата стенни панели, не се съдържат в текста на стандарта; но списъкът е задължителен за всички продукти, произведени в съответствие с неговите изисквания.

Така че придружаващите документи посочват:

• Име и адрес на производителя.
• Дата на издаване на сертификата за качество и неговия номер.

• Номер на партидата на стоките.
• Пълен списък на дизайните в партидата с броя на продуктите от всеки тип.
• Дата на производство на продуктите.
• Маркирайте якостта на бетона и неговия клас.
• Нормативен документ (като цяло - GOST 11024-84, по-рядко - съгласувано с клиента TU).

Забележка: при многослойните панели класа и якостта на бетона са определени за всеки слой.

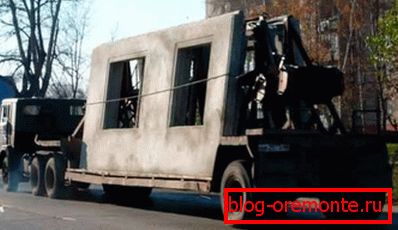

Транспорт, товарене

Панелите се транспортират в специално оборудван транспорт в изправено положение. За многослойните продукти е важно още едно изискване: подложките са разположени отстрани на носещия слой. Цената за неспазване на транспортните изисквания е голям шанс за разтоварване на повредената партида: разтърсването по време на транспортирането заедно с огромна маса от продукти са напълно в състояние да ги повредят.

Между панелите се поставят дървени уплътнения с дебелина не по-малко от 3 см. Съхранението се извършва при същите условия: вертикално или наклонено положение, дървени уплътнения.

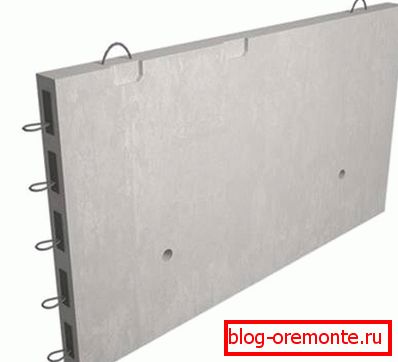

За товарене и разтоварване обикновено се използват монтажни панти. Ясно е, че разтоварването не се извършва сами (няколко тона маса, помниш ли?), Но с помощта на подемно оборудване.

Препоръки за проектиране на изолирани полистиренови панели

Тъй като тези продукти се произвеждат по същите стандарти като всички останали, ние ще изучаваме само ключовите моменти от документа.

Изолацията се намира между два слоя стоманобетон (тежки или леки). В този случай клетъчните видове бетон не се прилагат: основната им функция е изолацията на бетоновите продукти.

Външният и вътрешният слой могат да бъдат съединени от бетонни подсилени дюбели или гъвкави връзки от устойчив на корозия материал (армировка от фибростъкло или ръжда устойчиви стомани).

Фасадната страна на продукта е снабдена със защитен и декоративен слой.

Списъкът на предложените от документа решения е доста чести:

1. Облицовка с плочки (плочки или плочки от декоративен бетон).

1. Слой от декоративен гипс хоросан.
2. Фасадна боя.

Панелите са предназначени за жилищни, промишлени и обществени сгради с височина до 75 метра, което съответства на 20-25 етажа (в зависимост от височината на таваните).

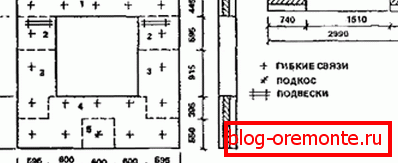

Продуктите, при които външните и вътрешните здрави слоеве са свързани с гъвкави мостове, са по-устойчиви на сеизмични въздействия (до 9 точки), но по-малко устойчиви на топлина (от -60 до + 45 ° C спрямо диапазона от -60 до +75 ° C за панели с твърди стоманобетонни ключове).

Маркировката е малко по-различна от тази, която е била документирана по-рано. Типът на панела съдържа индикация за вида на връзките между силните слоеве (g - hard, d - flexible) и способността да се използва като носител (продуктите на превозвача се означават с буквата H).

По този начин продуктът ZNCNG е трислоен винт, който може да служи като носител и е свързан чрез гъвкави връзки.

Заключение

Надяваме се, че безбройните таблици и имена не задоволяват любопитството на читателя. Както обикновено, видеоклипът в тази статия ще му предложи допълнителна тематична информация. Успех в строителството!
